装调实训箱:从硬件到软件的教学解决方案

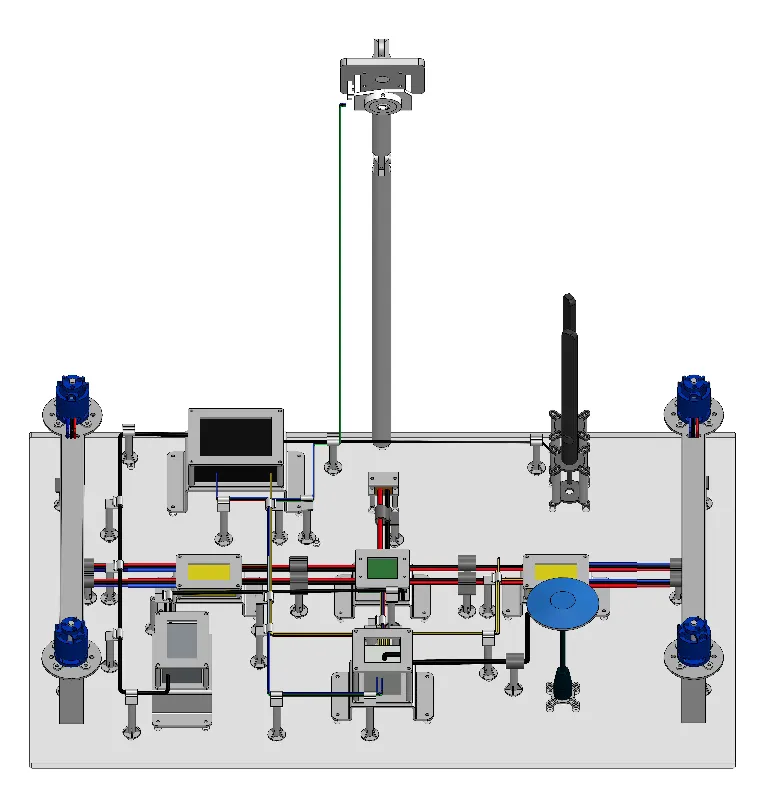

随着低空经济的快速发展，无人机装调与运维技能已成为职业教育的核心方向。山东世纪航大航空技术有限公司推出的SJHD-X001 装调实训箱 ，严格遵循 ArduPilot 开源飞控规范与 Pixhawk 系列接口定义，打造了覆盖硬件装配、接线调试、故障排查全流程的标准化实训平台，为院校无人机专业教学提供了整体解决方案。

一、设计亮点

本实训箱针对四旋翼无人机实训场景深度优化，兼具专业性、安全性与实用性，四大核心优势全面适配教学需求：

全流程可视化教学

搭载高清云台相机，支持实训操作实时录制与课后复盘

自主化零部件保障

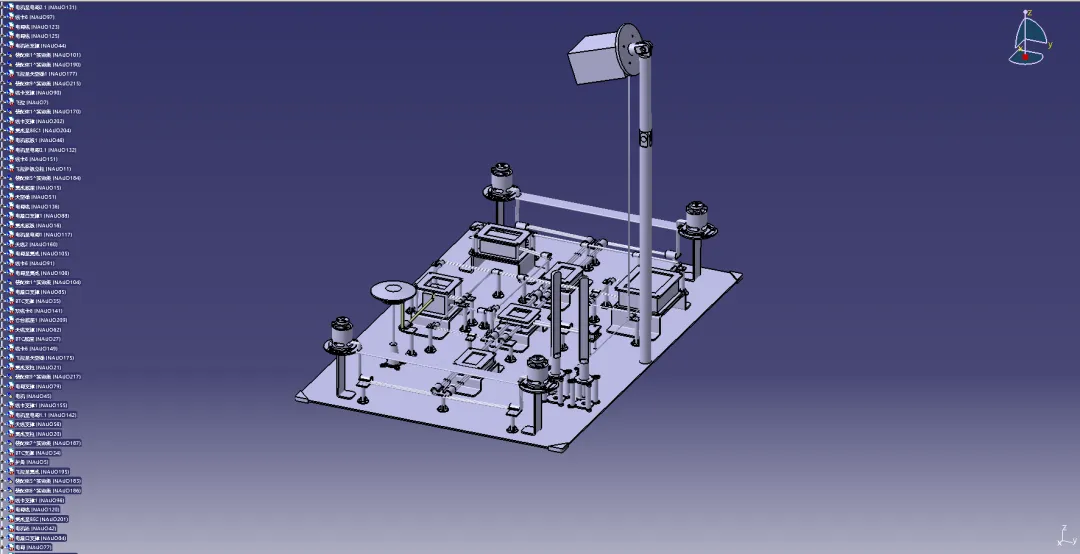

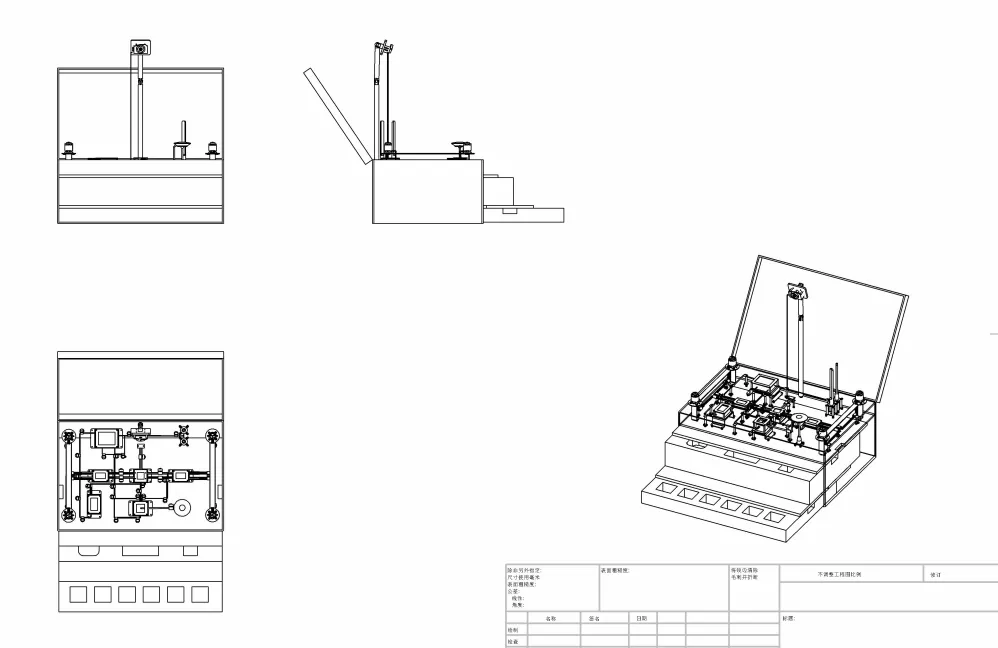

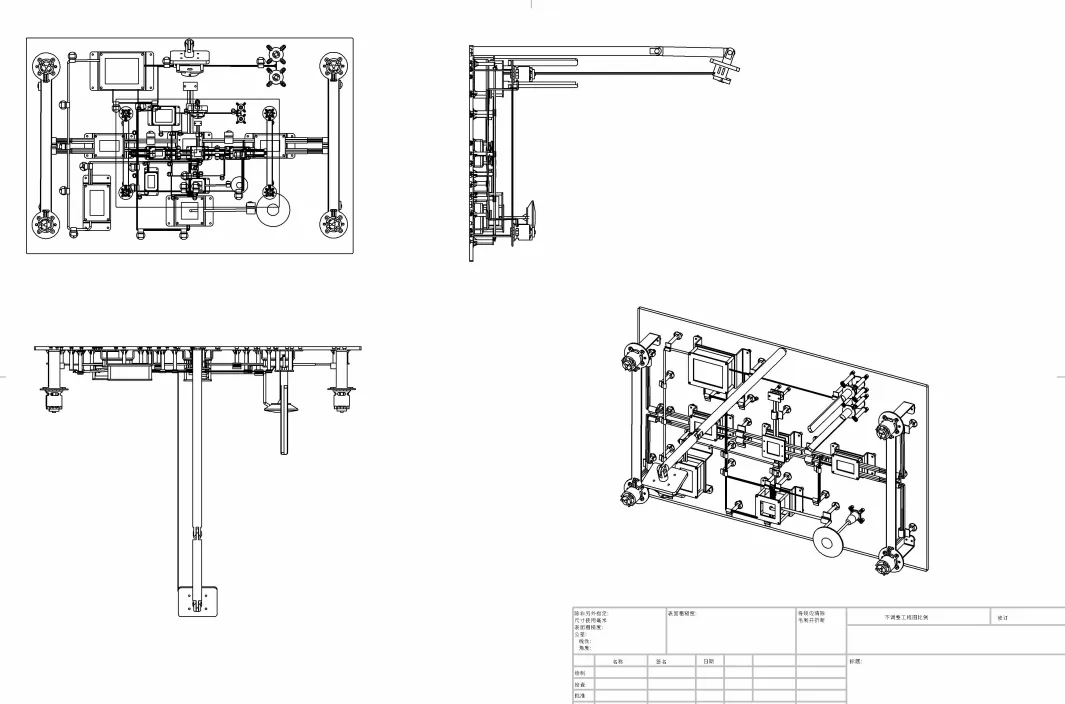

内置3D打印所需零件图纸，可快速打印替换实训耗材，保障教学连续性
多重安全防护体系
箱体集成静电防护功能，有效保护飞控、数传等精密电子元件
标准化教学体系

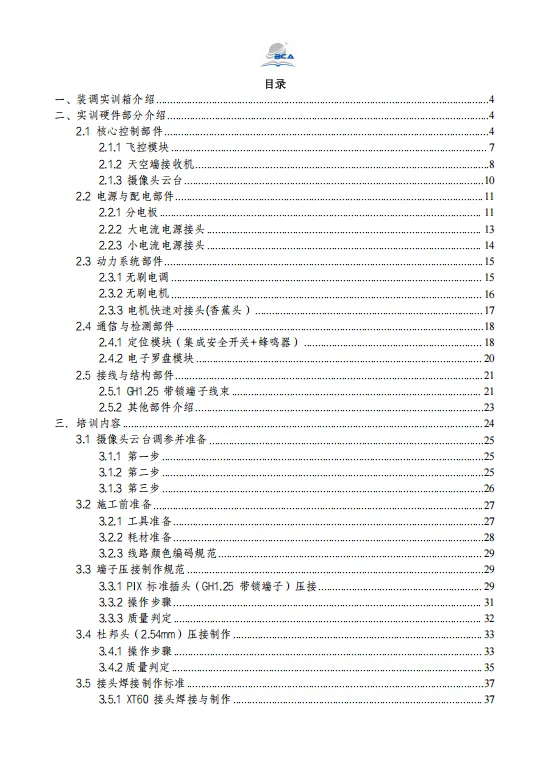

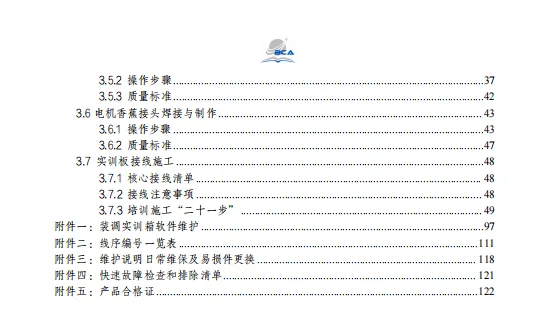

配套完整培训手册与验收标准，实现实训流程统一、结果可量化、技能可追溯

二、技术参数

（1）多旋翼构型

箱体尺寸：600x400mm，全拆解式结构。电装部分要求配套双天线30KM级别图数摇一体回传系统，图传清晰度不低于1080p，延时≤60ms，电调电流不低于30A,电机拉力大于0.8kg,要求配备无刷一体式云台并可通过拨杆与屏幕控制云台俯仰及偏航。云台需具备4k50p高清录像能力。电气部分需符合多旋翼无人机pix标准插头装配。处理器不低于H753级别。实训箱装调可完成21个类型的任务。

（一）硬件系统核心参数

核心控制部件：飞控内置高精度 IMU 惯性测量单元（陀螺仪、加速度计、磁力计），配备标准 PWM/PPM 信号接口，集成数传、图传专用接口，预留标准化扩展接口；天空端接收机一体化集成遥控接收、数传、图传功能，支持 SBUS、SR202 主流遥控协议，可与地面站无缝对接；摄像头云台支持高清图像采集与全程录制，内置三轴增稳机构，兼容 FPV / 锁定 / 跟随三种工作模式，支持 Mavlink 协议与飞控联动控制。

电源配电部件：分电板支持多路独立稳压供电输出，集成过流、过压、短路、反接保护机制；主电源采用 XT60 规格防反接接头，外设供电采用 XT30 规格接头，均为镀金触点、耐高温阻燃材质。

动力系统部件：无刷电调可精准接收飞控 DSHOT控制信号，支持电机转速无级调节，集成多重安全保护；无刷电机适配四旋翼 QUADX 布局，支持转速无级调节与转向切换；电机与电调采用 3.5mm 镀金香蕉头对接，支持快速插拔拆装。

通信与结构部件：GPS 定位模块一体化集成定位单元、安全开关、蜂鸣器；电子罗盘内嵌于飞控与 GPS 模块，具备抗电磁干扰能力；箱体采用环氧树脂绝缘板材，配套 3D 打印机及全套实训零部件图纸。

（二）软件调试要求

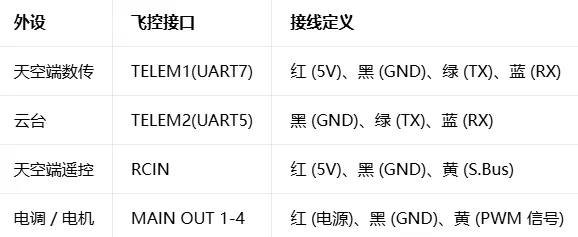

飞控基础参数：串口2波特率 115200bps、协议为 Gimbal；TELEM1 数传串口波特率 57600bps；遥控器通道映射云台俯仰、偏航、模式切换、录像控制功能；油门为回中模式，机架类型设定为 QUADX 四旋翼布局。

系统校准调试：必须按规范完成加速度计 6 面校准、罗盘全向 360° 校准、电调油门行程校准、遥控器通道校准；电机转向严格匹配 QUADX 布局定义；数传通信稳定无丢包，云台控制功能全部正常响应。

（2）集群操控构型

箱体尺寸：600x400mm，全拆解式结构。要求配备集群控制软件，集群专用数传系统与机载状态感知系统，可支持多种编队，可模拟蜂群系统并主动避让。数传距离不少于10km，机载通信模块距离不少于500m。

（一）硬件系统核心参数

核心控制单元：系统核心飞控模块内置高精度 IMU 惯性测量单元，集成陀螺仪、加速度计、磁力计三大核心传感组件，标配标准 PWM/PPM 信号输出接口，同步集成数传、图传专用通信接口，并预留标准化功能扩展接口，可兼顾单机调试与多机编队的扩展需求；天空端接收机采用一体化集成设计，同步整合遥控接收、数传、图传三大核心功能，兼容 SBUS、SR202 等主流遥控通信协议，可与地面站软件实现无缝双向通信，支撑多机编队场景下的指令同步与数据回传；高清云台相机支持全流程实训画面采集与录制，内置三轴增稳机构，兼容 FPV、锁定、跟随三种主流工作模式，支持 Mavlink 协议与飞控联动控制，可适配编队表演过程中的画面同步采集需求。

电源与配电单元：系统分电板支持多路独立稳压供电输出，内置过流、过压、短路、反接四重安全防护机制，可稳定为飞控、动力系统、外设模块提供分级供电；主电源回路采用 XT60 规格防反接接头，外设辅助供电采用 XT30 规格接头，均采用镀金触点与耐高温阻燃材质打造，保障单机与多机同场实训场景下的供电安全与稳定性。

动力驱动单元：无刷电调可精准接收并解析飞控下发的 DSHOT 控制信号，实现电机转速的无级精准调节，同时集成多重安全防护机制；无刷电机适配四旋翼 QUADX 标准布局，支持转速无级调节与转向快速切换，动力输出稳定、响应迅速；电机与电调之间采用 3.5mm 镀金香蕉头实现对接，支持快速插拔拆装，大幅提升实训过程中动力部件调试、更换与多机编队设备维护的效率。

通信与结构单元：GPS 定位模块采用一体化集成设计，整合高精度定位单元、硬件安全开关与状态提示蜂鸣器，可提供精准的位置与航向数据，为多机编队表演提供稳定的定位支撑；电子罗盘内嵌于飞控与 GPS 模块中，具备优异的抗电磁干扰能力，保障航向数据精准可靠；实训箱体采用环氧树脂绝缘板材打造，具备绝缘、抗冲击、耐腐蚀特性，同时配套 3D 打印机与全套实训零部件图纸，可实现实训配件的快速定制、打印与更换，充分适配单机装调与多机编队实训的配件保障需求。

（二）软件调试与实训功能规范

1.飞控基础参数配置串口2波特率设置为115200bps，通信协议配置为 Gimbal 云台专用协议；TELEM1 数传串口波特率固定为 57600bps；遥控器通道需完成云台俯仰、偏航、模式切换、录像启停功能的映射配置；油门通道设置为回中模式，机架类型固定为 QUADX 四旋翼标准布局，为单机调试与多机协同提供统一的基础参数基准。

2.单机系统校准调试要求需严格按照航空级规范完成全流程系统校准，包括加速度计 6 面校准、罗盘全向 360°校准、电调油门行程校准、遥控器通道校准；校准完成后，电机转向需严格匹配 QUADX 布局定义，数传通信链路稳定无丢包，云台全功能控制响应正常，确保单机设备状态达标，满足多机编队的基础性能要求。

多机编队表演实训适配系统支持 3 架及以上无人机组成方队开展编队表演实训，具备多机时间同步、航迹协同、动作联动控制能力；可3.实现编队内无人机起飞、悬停、队形变换、航线飞行、同步降落全流程动作协同，内置标准化编队表演实训科目与自定义队形编辑功能，适配多机协同装调、编队逻辑教学、表演动作编排等实训场景，同时具备多机状态实时监控、异常应急处置功能，保障多机编队实训安全规范开展。

（3）倾转固定翼构型

整机尺寸：翼展1500mm，机长1060mm 。起飞质量4kg。材质：整机采用EPO混碳纤维材质。电装要求：含倾转旋翼舵机结构与固定翼舵面结构、开源飞控、垂直起降系统、空速管 / 飞控模块、配套地面站。包含固定翼舵面系统组装、调试、垂直起降与固定翼模式切换演示、航线规划、行业应用实训。倾转舵机需为数字舵机，拉力＞20kg数量2个，舵面控制舵机拉力＞5kg数量＞3个，飞控＞12pwm输出，uart串口＞5，pmu电流＞200A,pmu电压＞7s，电机数量＞3个，电调电流＞40A，空速管为高精度数字空速管，需带有加热防冰能力。

（一）硬件系统核心参数

核心控制部件：飞控采用适配倾转固定翼构型的专用硬件架构，内置双冗余高精度 IMU 惯性测量单元（陀螺仪、加速度计、磁力计），可精准适配垂直起降、倾转过渡、固定翼平飞全飞行阶段的姿态解算需求；配备标准 PWM/PPM 信号接口，同步集成倾转舵机专用控制通道、数传 / 图传专用通信接口，预留航电设备标准化扩展接口；天空端接收机采用一体化集成设计，同步整合遥控接收、远距离数传、高清图传三大核心功能，兼容 SBUS、SR202 等主流遥控协议，可与地面站实现全飞行阶段无缝双向通信；高清云台相机支持实训全流程图像采集与录制，内置三轴增稳机构，兼容 FPV、锁定、跟随三种工作模式，支持 Mavlink 协议与飞控联动控制，可适配垂直起降、巡航飞行不同阶段的画面采集需求。

电源配电部件：分电板针对倾转固定翼垂直起降、平飞巡航的大动态功耗特性，支持多路独立稳压供电输出，可分别为飞控航电、动力系统、倾转舵机、云台外设提供分级精准供电，同时集成过流、过压、短路、反接四重安全防护机制；主动力回路采用 XT60 规格防反接大电流接头，舵机及外设辅助供电采用 XT30 规格接头，均采用镀金触点与耐高温阻燃材质打造，可稳定适配全飞行阶段的供电需求。

动力与舵机系统部件：专用无刷电调可精准接收飞控 DSHOT 控制信号，支持电机转速无级调节与倾转过渡阶段的动态调速，集成多重安全保护机制；倾转动力总成采用垂起 / 巡航双模式适配无刷电机，适配倾转固定翼气动布局，支持转速无级调节与转向切换，可兼顾垂直起降的大拉力需求与平飞巡航的高效率需求；配套高精度数字倾转舵机与机翼 / 尾翼舵面控制舵机，可精准执行倾转角度与舵面偏转控制指令；电机与电调采用 3.5mm 镀金香蕉头对接，舵机采用标准化杜邦接口连接，均支持快速插拔拆装，充分适配实训场景的拆装、调试与维护需求。

航电传感与结构部件：高精度 GPS 定位模块一体化集成定位单元、硬件安全开关与状态提示蜂鸣器，可提供全飞行阶段精准的位置与航向数据；电子罗盘内嵌于飞控与 GPS 模块，具备强抗电磁干扰能力，可适配倾转机构复杂电磁环境下的航向数据稳定输出；同步配备固定翼专用空速管传感器，可精准采集飞行空速数据，为平飞阶段的姿态控制提供核心依据；实训箱体采用环氧树脂绝缘板材打造，具备绝缘、抗冲击、耐腐蚀特性，同时配套 3D 打印机与倾转固定翼专用全套实训零部件图纸，可实现倾转机构支架、舵机安装座、机翼连接件等配件的快速定制、打印与更换。

（二）软件调试要求

飞控基础参数：串口 2 波特率 115200bps、协议为 Gimbal 云台专用协议；TELEM1 数传串口波特率 57600bps，适配远距离巡航通信需求；空速计、倾转舵机对应串口按固定翼航电规范完成参数配置；遥控器通道需完成云台俯仰 / 偏航 / 模式切换 / 录像控制、倾转机构角度控制、舵面偏转控制、垂起 / 固定翼模式切换的映射配置；油门通道适配垂起与平飞双模式控制逻辑，机架类型设定为倾转旋翼固定翼标准布局，同步完成倾转过渡阶段、飞行模式切换、安全保护逻辑的基础参数配置。

系统校准调试：必须按规范完成全流程系统校准，包括加速度计 6 面校准、罗盘全向 360° 校准、电调油门行程校准、遥控器通道校准、倾转舵机行程与零点校准、空速计校准、舵面中立位校准；完成垂起 - 固定翼过渡模式的匹配调试，确保电机动力输出与倾转机构动作精准协同，电机转向与动力分配严格匹配倾转固定翼布局定义；全飞行阶段数传通信稳定无丢包，云台在垂起、巡航全模式下控制功能全部正常响应，失速保护、低电量返航、失控保护等固定翼专属安全功能调试达标。

三、实训流程

实训箱配套完整的教学培训体系，将无人机装调实训包含21个标准训练项目，从基础技能训练到系统联调测试，循序渐进培养学员专业能力。
