晶格条纹间距变化说明了什么?

说明：本文主要介绍 HRTEM 里的晶格条纹是什么？条纹间距变大、变小分别可能对应哪些结构变化？哪些成像条件会让间距看起来发生变化？以及在 TEM、SAED、FFT、GPA、XRD 和 Raman 中怎样判断这种变化究竟是真实晶格响应，还是投影和成像带来的表观差异？

一、晶格条纹和条纹间距在看什么？

HRTEM 图像里的晶格条纹，来自电子波穿过晶体后形成的周期性相位对比。条纹间距通常对应某一组晶面的d 间距，条纹方向则和这组晶面的排布方向有关。图上量到的，是这组周期在投影图像中的重复距离。

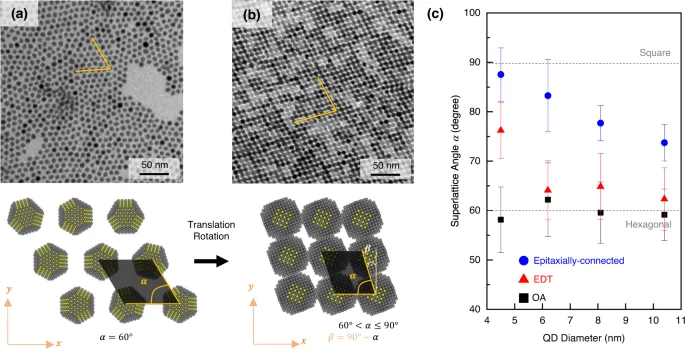

图1. 原子尺度图像和位移场分析可以直接显示局部晶格条纹和原子排布偏移。DOI：10.1038/s41467-019-09395-4

同一颗粒里如果只有一套清楚条纹，量出来的间距往往可以直接对应某个晶面；界面、位错、核壳结构、弯曲纳米线和缺陷富集区就复杂得多，条纹可能在空间上连续变化，也可能在一小段区域里突然弯折、拉长、压缩或局部消失。条纹间距变化记录的是局部晶格周期变化，它回答的是原子排列有没有在这一小块区域里偏离参考晶格。

条纹间距永远属于被选中的那一组晶面。如果前后两次量到的其实不是同一组晶面，或者样品取向已经变了，数值增大或减小都不能直接解释成拉伸或压缩。很多文章里把“条纹变密”直接写成“应变增强”，问题往往就出在晶面归属没有先说清楚。

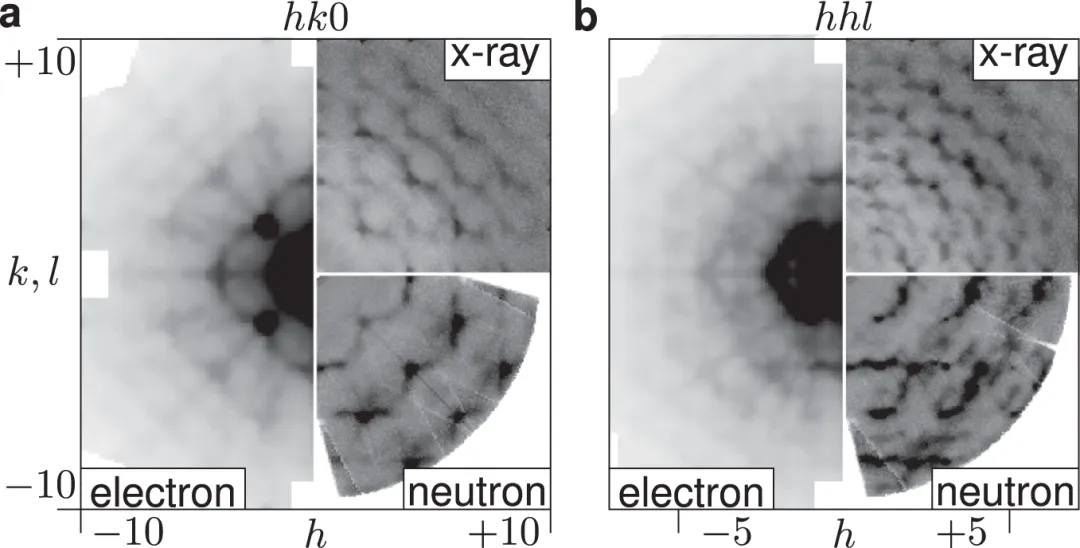

图2. HRTEM、FFT 和 SAED 可以把实空间条纹周期和倒易空间斑点位置对应起来。DOI：10.1038/s41467-023-38216-y

条纹间距给的是局部信息，XRD 给的是大范围平均晶格参数，Raman 更敏感于振动模式和局域应变分布。TEM 能把变化落到具体位置上：界面、缺陷、边缘、壳层还是晶内，图上都能分开读。

二、条纹间距变大/变小说明了什么？

在确认晶面归属一致的前提下，条纹间距变大，说明该组晶面法向方向上的d 间距增大；条纹间距变小，说明同一方向上的 d 值减小。最常见的物理来源就是局部拉伸和压缩。弯曲纳米线外侧往往拉伸、内侧往往压缩，界面失配区域也常出现一侧偏大、一侧偏小的条纹周期。

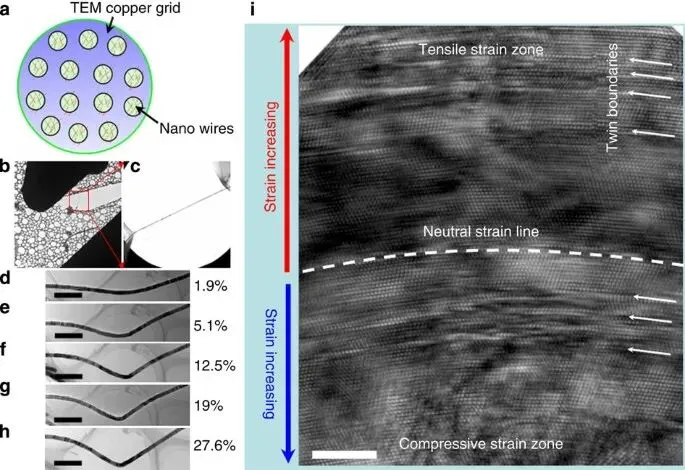

图3. 弯曲纳米线中外侧拉伸、内侧压缩时，局部晶格条纹间距会沿截面方向发生系统变化。DOI：10.1038/ncomms3413

相结构变化也会改写条纹间距。晶体从一种相转到另一种相，晶格常数、对称性和允许出现的晶面族都会跟着变。局部还原、氧空位生成、掺杂进入晶格、价态调整、核壳界面重排，都可能把金属-氧键或金属-金属键长度往外推一点，或者往里收一点。条纹间距变化可以提示晶格变了，但它单独还不能告诉我们变化究竟来自应变、缺陷、成分还是新相。

核壳颗粒、外延薄膜和异质结里经常出现“界面附近一圈条纹偏大”或“壳层局部条纹偏小”的情况。那说明界面失配没有只压在一条线里，而是延伸进若干个原子层甚至几纳米。这个时候读条纹间距，不光要看数值本身，还要看变化范围有多宽、是沿界面分布还是沿半径分布、有没有通过位错或层错释放掉一部分失配。

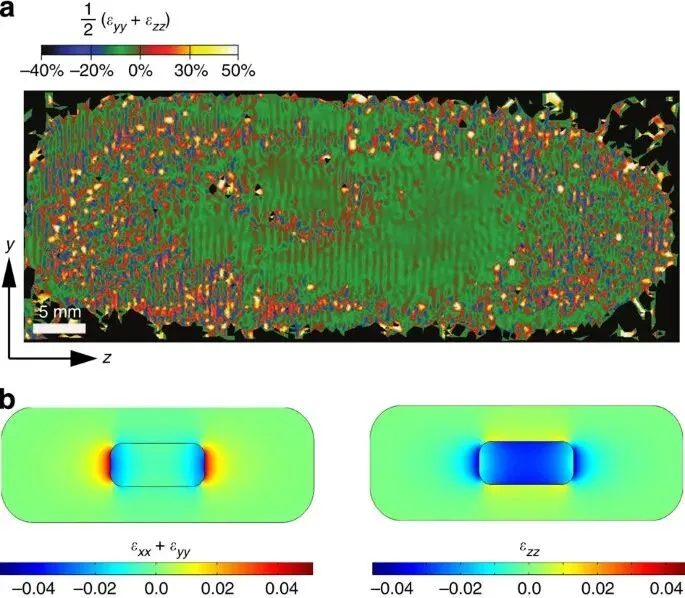

图4. 核壳异质结构中，界面附近的晶格条纹和局部应变场往往会一起变化。DOI：10.1038/ncomms8905

还有一种情况容易被忽略：条纹间距变化可能只发生在局部一小块区域，平均到整颗颗粒或整批样品后并不明显。TEM 看到的“变大”有时是界面几层原子的响应，XRD 里对应峰位却几乎不动；这不矛盾，只是观察尺度不同。

三、哪些情况会让条纹间距看起来变了

样品倾转一点、观察晶带轴换一个方向、局部区域叠上另一层晶格，图上量出来的条纹间距就可能改变。这里变的未必是晶格本身，而是投影关系。两套晶格投影叠在一起时，还可能出现莫尔条纹，条纹周期往往远大于真实晶面间距；如果把莫尔条纹误当成真实晶面去量，结论会直接跑偏。

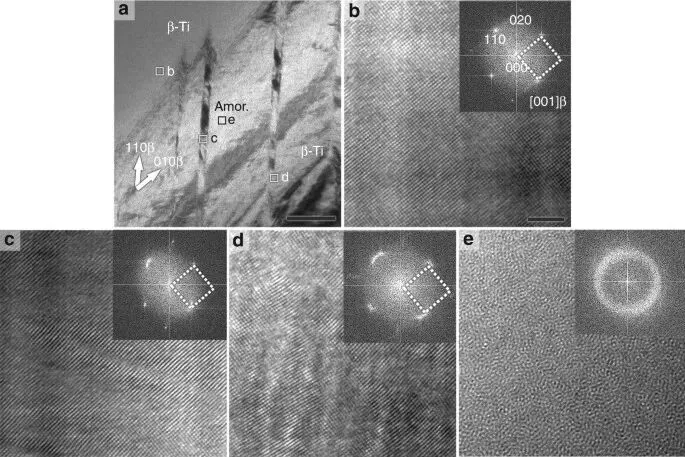

图5. 同一材料不同局部区域的 HRTEM 和 FFT 会给出不同的条纹清晰度和频率分布。DOI：10.1038/s41467-018-02961-2

FFT 选区大小也会改结果。窗口过小，频率分辨率不够，斑点会变宽；窗口过大，又会把界面两侧、缺陷两边或不同取向区域的周期混进同一个频谱。图上如果刚好跨过晶界、双晶或位错核，FFT 里常会同时出现两套近邻斑点，直接在这种窗口上量 d 值，数值本身就带着混合平均。

像差、焦距、扫描漂移、样品厚度和束流损伤也会影响条纹表现。条纹边缘发虚、局部拉长、方向轻微扭曲时，首先要考虑图像质量是不是已经在改写周期判断。只有在图像分辨率、标定和选区都合适时，条纹间距才适合做定量比较。

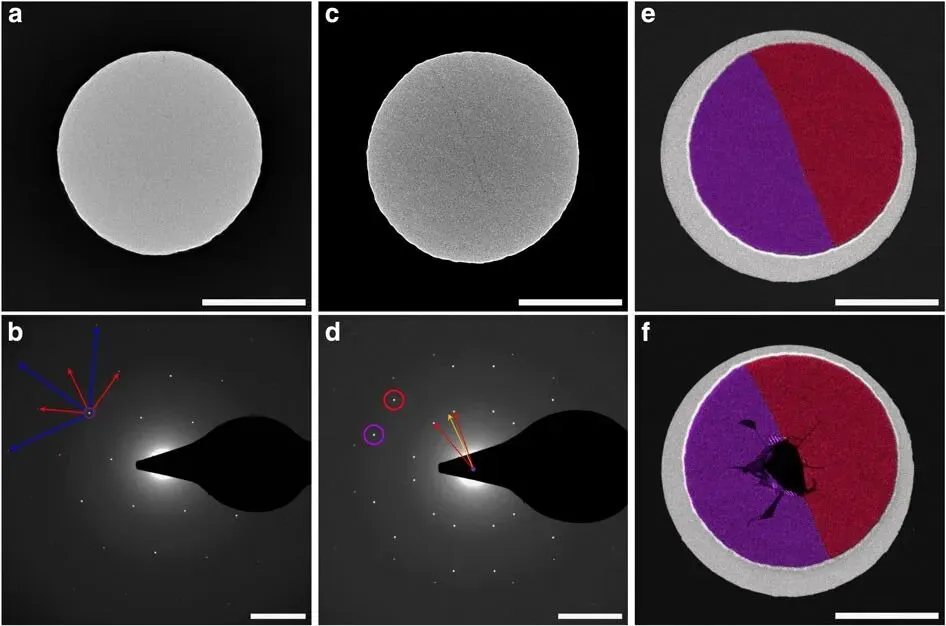

图6. 不同局部区域的 TEM 和 SAED 图样会随着取向和结构状态变化而明显不同。DOI：10.1038/ncomms3811

条纹间距一旦变化，分析时至少要同时核对三件事：测的是不是同一组晶面，图像有没有明显投影叠加或失焦漂移，这个变化是只出现在一小块区域还是沿界面连续分布。前两项决定它能否直接按真实晶格变化解释，后一项决定它更像缺陷局域效应，还是更像界面失配和相变过程。

四、怎样判断它是真实晶格变化？

最直接的做法，是在同一张高分辨图里找参考区和目标区，分别量同一组晶面的 d 间距，再配合局部 FFT 验证周期对应的频率位置有没有同步变化。HRTEM 负责给出实空间条纹，FFT 负责给出这一小块区域的倒易信息。两边一起变，说明局部晶格周期确实改了；只有一边看起来变，而另一边对不上，图像条件就要重新检查。

局部 FFT 还能帮我们确认晶面归属。条纹若来自不同取向或不同相，FFT 里会出现不同半径和不同角度的斑点组合。这个信息对双相界面、双晶、层状错位和超结构特别重要，因为这些体系最容易在实空间里看着“像一套条纹”，倒到频域里才发现其实是两套周期叠在一起。

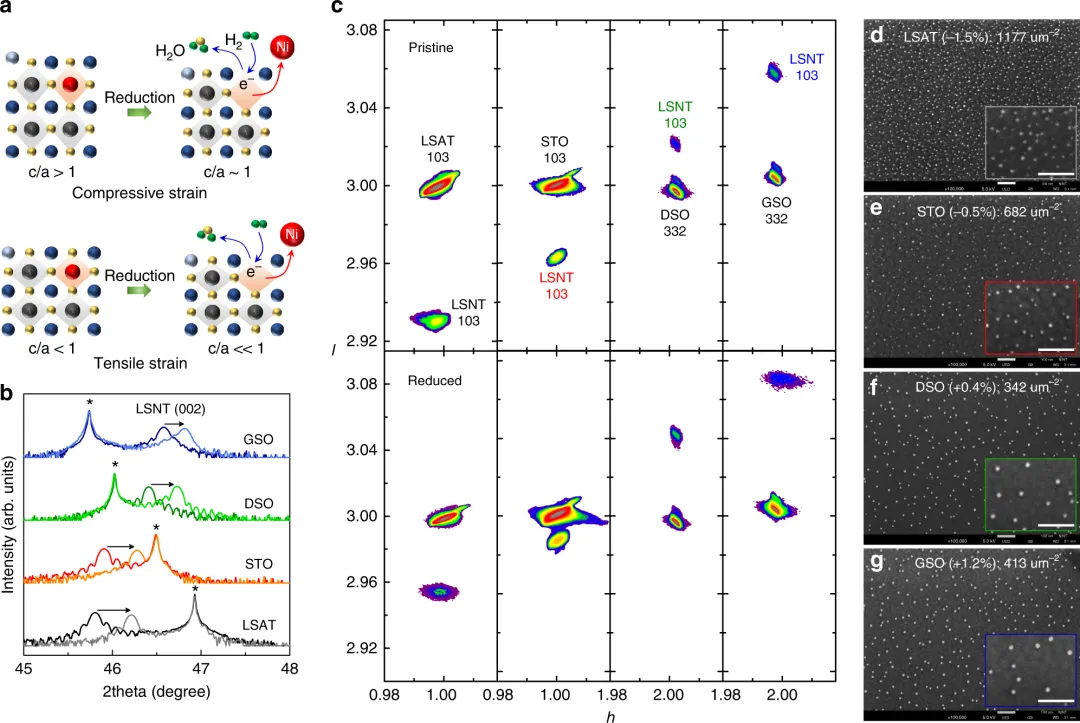

图7. 局部倒易空间分析可以把条纹对应的晶面、取向偏转和局部周期变化拆开读。DOI：10.1038/s41467-023-41934-y

SAED 更适合看选区平均后的衍射斑点有没有分裂、拉长、偏移或弥散化。它能告诉我们这一小块区域里是单一晶格，还是同时混有多种取向和多种应变状态。GPA 则把位移场换算成ε_xx、ε_yy、ε_xy之类的分量图，能直接显示应变集中在哪条界面、哪条位错或哪一圈壳层。GPA 很有用，但它输出的是相对参考区的变化，参考区选错了，图也会跟着偏。

XRD 补的是整体平均晶格参数和峰宽信息，Raman补的是局部振动模式和应变分布。TEM 里看到条纹偏大，如果 XRD 峰位也系统偏移，说明这种变化不只是单个界面的局域现象；TEM 里看到了界面几层原子被拉开，XRD 却几乎不动，那往往说明变化只压在局部。Raman 峰位若同时发生红移或蓝移，局部拉伸和压缩的判断会更有底气。

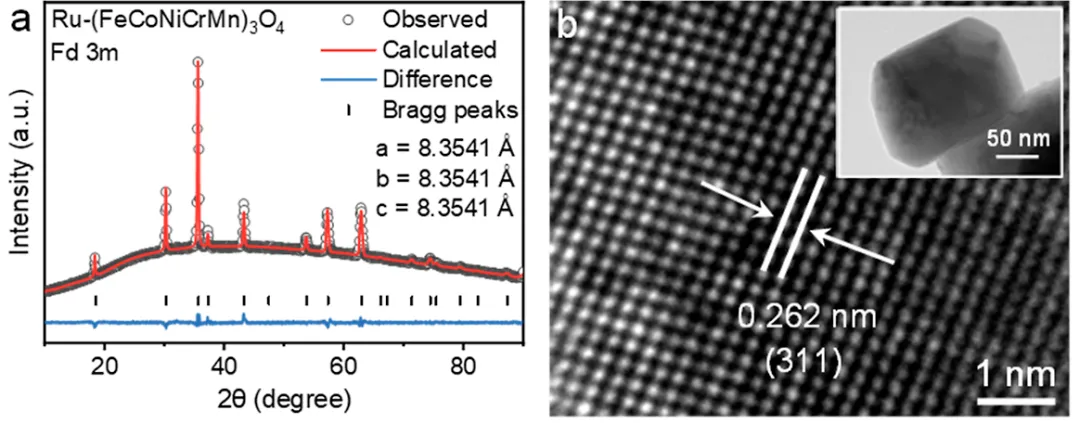

图8. （a）XRD 精修：立方尖晶石结构，物相纯净，晶格参数(a=8.3541Å)；（b）HRTEM：清晰晶格条纹（0.262 nm，对应 (311) 晶面），纳米片形貌。DOI：10.1021/jacs.6c02539

条纹间距变化这件事，说到底是在问局部晶格周期有没有变。要把这个问题答准，至少要把晶面归属、实空间条纹、倒易空间位置和整体平均表征对起来。这样写出来的“条纹间距变大”才真正落在具体结构、具体区域和具体物理变化上。
