说明:本文主要介绍晶界宽度变化背后的结构无序、元素偏聚、空间电荷、局部应变和传输行为,并解释怎样用显微、谱学和性能信号区分不同来源。


一、晶界宽度到底指哪一段区域?
晶界是两个晶粒取向相遇形成的过渡区域。晶粒内部有清晰的周期性点阵,晶界附近的原子排列会偏离这种周期性,局部键长、键角、配位数和自由体积都会发生变化。所谓晶界宽度,描述晶界扰动从核心向两侧延伸的距离,单位和取值都受测量信号控制。这个范围越清楚,后续讨论越能限定在具体物理对象上。

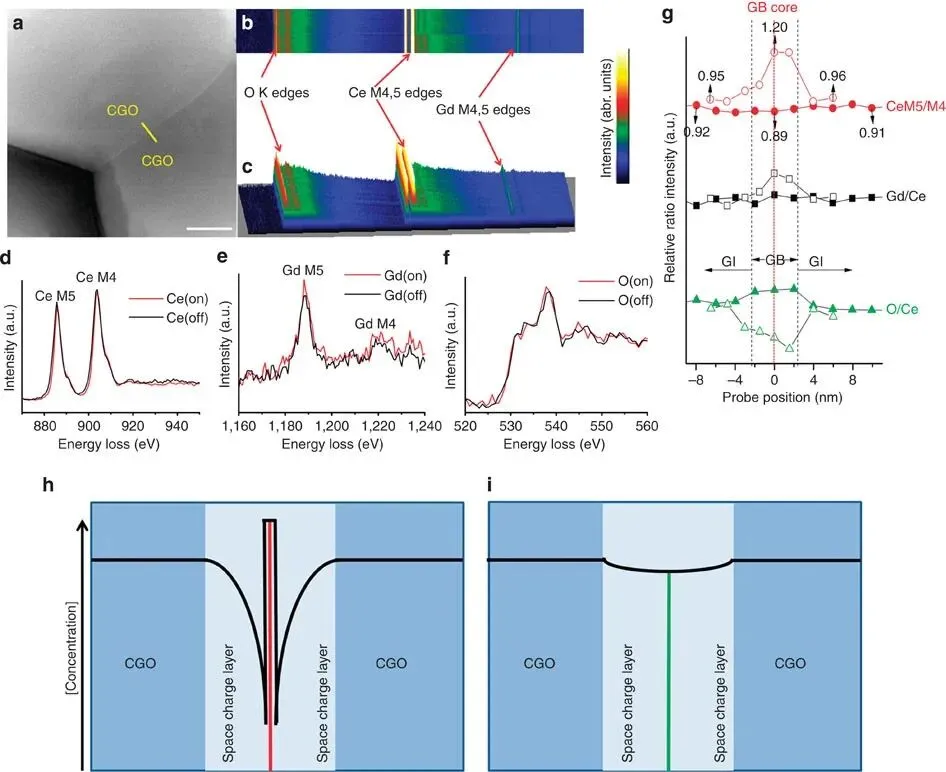

图1. 掺杂 CeO2晶界附近的 STEM-EELS 信号、元素分布与缺陷相关剖面。DOI:10.1038/ncomms7824
同一条晶界会有几种宽度。结构宽度由晶格条纹、取向差、应变场和无序层给出;化学宽度由掺杂元素、杂质、氧空位或价态梯度给出;电学宽度则由空间电荷层、耗尽层、势垒层或离子浓度梯度给出。三者数值相同,才说明结构、成分和电势扰动集中在同一范围内;三者分离,则说明晶界并非单一结构缺陷。
因此,看到晶界宽度变大,首先反映的是扰动区域扩大,而不是自动反映“晶界变多”或“晶粒一定变小”。如果显微图像只显示晶格条纹模糊范围扩大,结论应限于结构无序增强;如果 EELS 或 EDS 线扫显示元素梯度变宽,结论应转向偏聚层、扩散层或反应层;如果阻抗和电势映射改变明显,宽度变化更可能来自空间电荷与载流子分布。
晶界宽度变小也有多种含义。它可能来自热处理后的原子重排和晶界弛豫,也可能来自偏聚元素被消耗、晶间薄膜结晶化、缺陷浓度降低或空间电荷层收缩。只有把宽度定义、测量信号和处理条件同时限定,宽度变化才有明确材料含义,后续的性能解释也不会把结构、成分和电势混成同一个原因。


二、晶界宽度为什么会变宽或变窄?
1. 原子无序、应变场和位错排布会改变结构宽度
结构宽度首先受局部原子排布控制。高角晶界、非平衡晶界、严重塑性变形后的晶界,往往含有更高密度的错配位错、空位团簇和局部拉压应变,无序层会收窄只会出现在原子重新占据低能位置之后;在此之前,晶格条纹从一个晶粒取向过渡到另一个晶粒取向的距离会拉长。

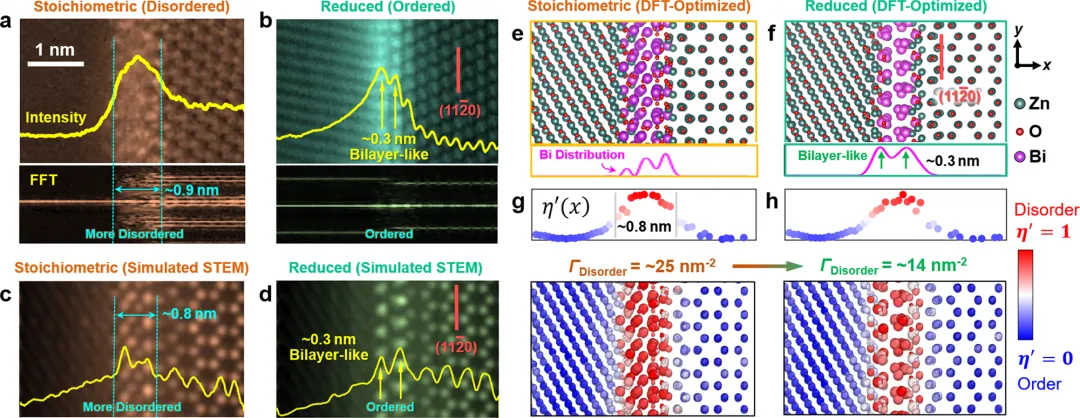

图2. ZnO-Bi2O3晶界中无序晶间薄膜与有序双层结构的原子分辨 STEM 对比。DOI:10.1038/s41467-021-22669-0
晶间薄膜是结构宽度变大的典型来源。它属于两个晶粒之间具有不同短程有序程度的薄层,与普通晶格面间距变化不同。薄层增厚时,晶界由尖锐取向突变转为有限厚度的非晶或准有序过渡带;薄层结晶化或被相邻晶粒吞并时,晶界宽度会重新变窄,局部结构也会从弥散过渡区回到较清晰的晶格边界。
在胶体晶体、金属纳米晶和陶瓷中,局部过热、烧结、压实、辐照和循环载荷都会改变晶界区域的无序程度。宽度增加常伴随配位缺失、自由体积增加和局部剪切软化;宽度缩小常伴随晶格取向恢复、低能界面形成和应变释放。

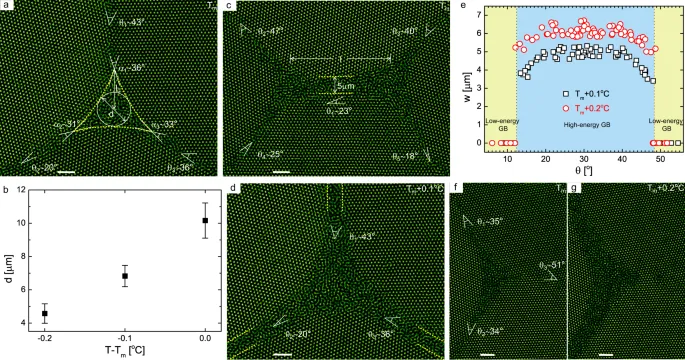

图3. 体相胶体晶体中晶界局部结构、温度相关演化和过热行为。DOI:10.1038/s41467-022-29254-z
这类宽度变化的核心信息是晶界能量和局域结构稳定性发生改变。若宽化只出现在少数高角晶界,材料整体晶粒尺寸未必改变;若大量晶界同时宽化,材料可能处在再结晶、烧结早期、辐照损伤累积或相变前驱阶段。
2. 偏聚、晶间薄膜和空间电荷会扩大化学或电学宽度
晶界宽度还会因为元素偏聚而改变。溶质原子、杂质、氧空位或第二相组分在晶界处富集时,化学扰动范围会超过结构核心。此时成分富集带可能比 HRTEM 看到的晶格无序层更宽,两种宽度代表的物理对象并不相同。前者描述元素分布,后者描述点阵偏离。

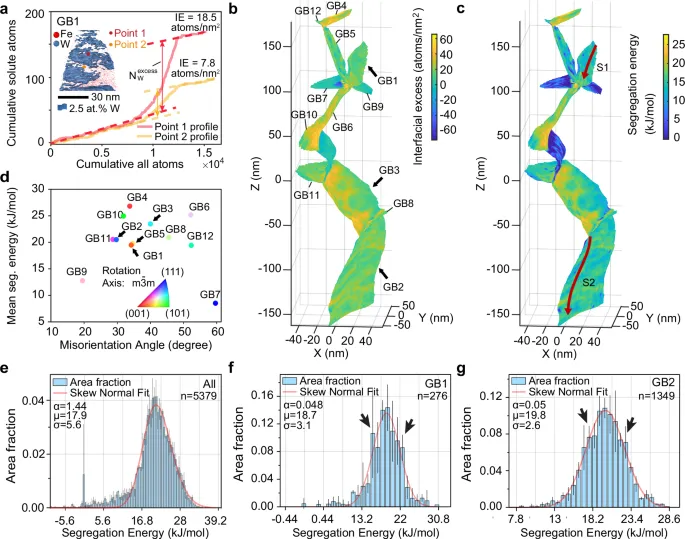

图4. Fe-W 合金中晶界偏聚、界面能相关映射和不同晶界位置的局部化学特征。DOI:10.1038/s41467-025-64265-6
偏聚使晶界宽化,代表晶界从单纯结构错配区变成一个局部化学环境。这种变化会改变晶界能、扩散通道、脆化倾向和腐蚀敏感性。若偏聚元素降低界面能,晶界可能被稳定;若偏聚形成脆性薄层或低熔点富集区,晶界抗开裂能力会下降。
在氧化物、离子导体和半导体中,晶界宽度还包含电势分布。带电缺陷在晶界富集,会把载流子或离子重新分配到晶界两侧,形成势垒或空间电荷层。此时电荷补偿区域延伸是“宽度变大”的主要内容,肉眼可见的晶界薄膜未必同步增厚。电学宽度的单位仍是距离,但它对应的是电势和载流子浓度分布。

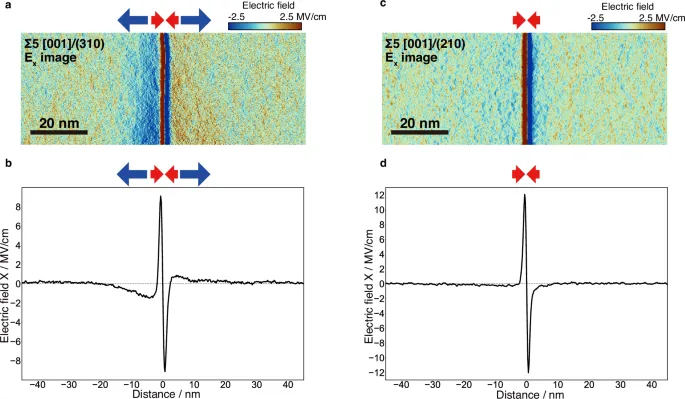

图5. 氧化物晶界空间电荷层的横向电场分布、线剖面和宽度相关分析。DOI:10.1038/s41467-024-53014-w
这也是许多晶界宽度讨论容易混淆的地方:结构宽度、化学宽度和电学宽度可能由不同物理量定义。把它们混成一个数字,会把偏聚、缺陷、电势和晶格无序的贡献合并掉,材料原因反而变得模糊。


三、宽度变化会改变哪些材料行为?
1. 力学性能受位错阻挡和滑移方式影响
晶界是位错运动的障碍,也是裂纹、扩散和相变的优先区域。晶界结构宽度增大时,局部自由体积和无序原子比例提高,位错可能更容易被吸收、发射或重新排列。纳米晶金属中,晶界滑移、旋转和剪切会在过宽晶界区域中增强,塑性变形不再只依赖晶内位错滑移。

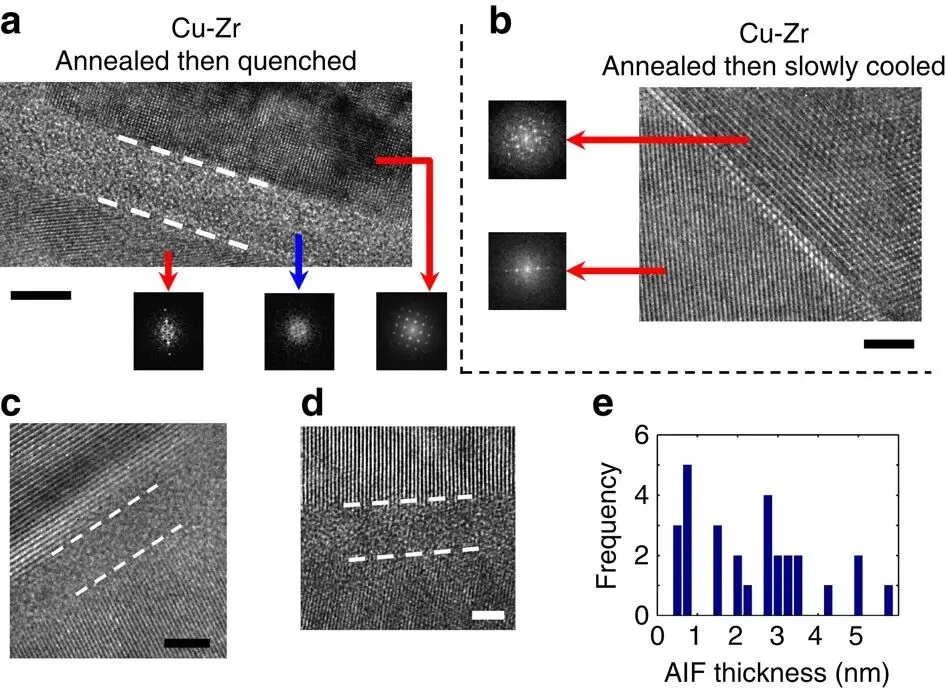

图6. 纳米结构铝合金中的晶界结构、非晶晶间薄膜和局域组织特征。DOI:10.1038/ncomms10802
宽度变化对强度的影响具有方向性。适度的晶界无序能够钉扎位错和缓解应力集中,但过厚的软化层会降低承载能力;偏聚元素能强化晶界,也能诱发晶间脆化。晶界变窄若来自有序化和低能界面形成,材料的热力学稳定性可能提高;若来自脆性第二相连续析出,断裂路径反而更集中。
2. 催化、离子传输和稳定性受界面化学控制
在催化材料中,晶界宽度变化常反映活性位点附近的配位不饱和、价态差异和吸附能改变。宽化的晶界若含有更多低配位金属或氧空位,会改变 OOH*、OH*、CO*等中间体的结合强度;若宽化来自惰性杂质或绝缘薄层,反应物接触和电子传输会被削弱。
在固态电解质和半导体中,晶界宽度还会改变传输势垒。空间电荷层增宽可能提高晶界电阻,也可能在特定缺陷化学下形成快速离子迁移通道。若宽度随温度、气氛、电位或循环次数变化,晶界不再是静态缺陷,而是会随工作环境重构的界面区域。
因此,晶界宽度变大或变小本身不是性能好坏的判词。它真正提供的信息,是晶界参与材料行为的空间范围变了:载流子在多宽范围内被耗尽,离子在多宽范围内富集,裂纹在多宽范围内偏转,反应中间体在多宽范围内受局部配位影响。

四、怎样判断晶界宽度变化来自哪里?
1. HRTEM/STEM/GPA限定结构扰动范围
结构来源要从原子分辨图像开始。HRTEM 能观察晶格条纹连续性和取向突变;HAADF-STEM 对重元素柱和界面有较高敏感度;GPA 能把局部应变场从晶格图像中分离出来;SAED 或纳米束衍射能辅助识别晶界附近是否出现非晶弥散环、第二相斑点或取向渐变。
若宽度变化只体现在晶格条纹模糊、FFT 斑点展宽和应变场延伸,结构无序是优先解释。若 STEM 图像中的核心宽度很窄,而化学线扫宽得多,结构核心与化学偏聚层已经分开,单靠一张显微图像给出“晶界变厚”的结论,会漏掉真正起作用的变量。

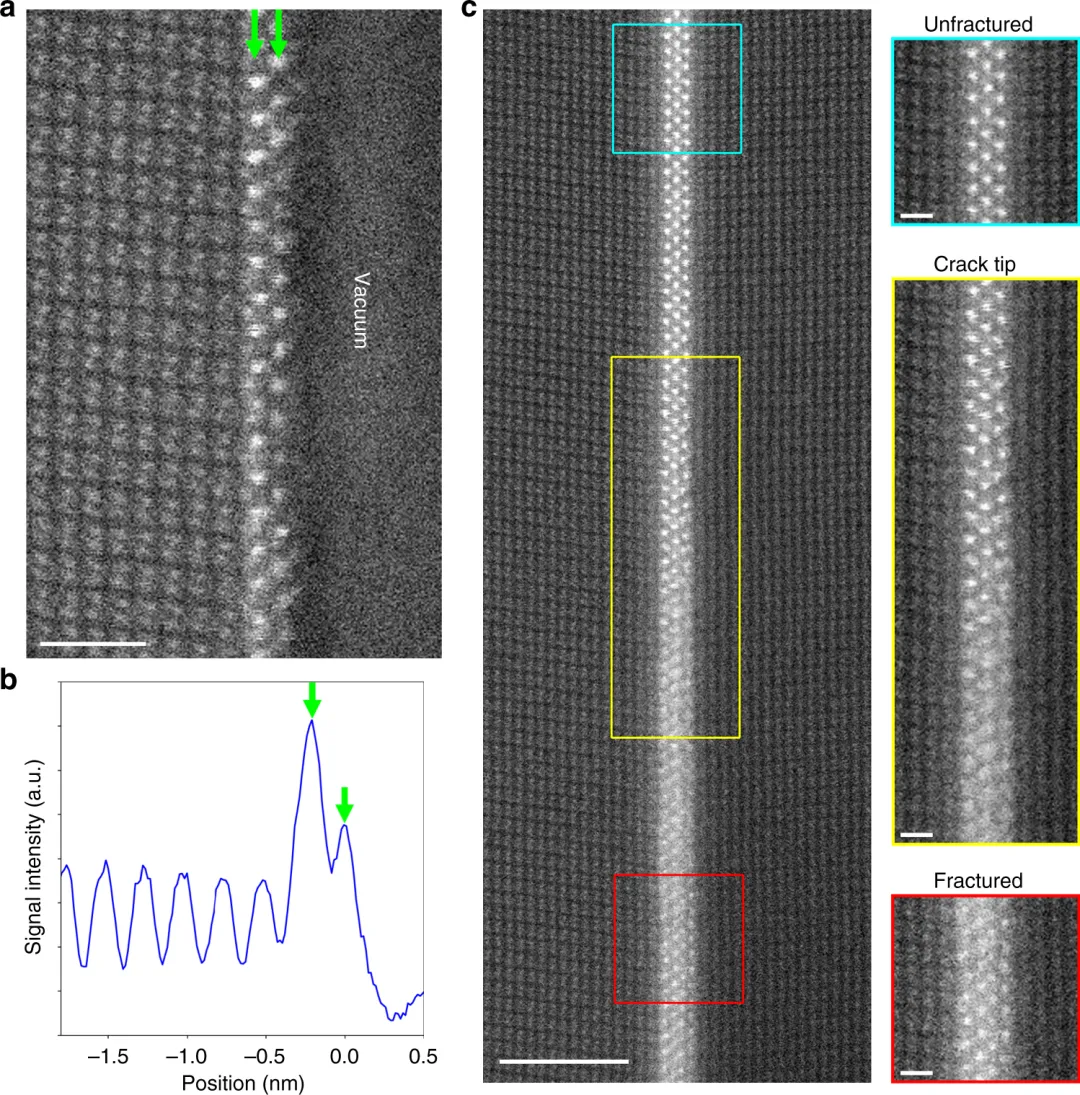

图7. 陶瓷晶界区域的原子尺度结构、局部有序特征和晶界核心表征。DOI:10.1038/s41467-019-10183-3
结构宽度还受投影方向、样品厚度、像差校正、滤波方式和取阈值方法影响。高分辨图像给出的是二维投影下的扰动范围,真实晶界可能倾斜穿过薄片。可靠的宽度比较应使用相同取向、相同厚度范围和相同图像处理标准。
2. EDS、EELS、XPS 和原位表征区分化学与工作态变化
化学来源要看元素、价态和缺陷信号。EDS 线扫给出元素富集范围,EELS 能分辨轻元素、价态和局部配位,XPS 反映表面平均价态和化学环境,偏聚层、氧空位层或反应层能通过 APT 的三维原子分布得到进一步区分。三维分布尤其适合处理纳米尺度晶界偏聚。
电学来源要把阻抗、电导、势垒高度和显微电势映射相连。晶界电阻升高伴随空间电荷层增宽,说明载流子或离子在晶界附近被重新分配;晶界电阻降低而结构宽度变化不大,则可能是缺陷浓度、价态补偿或掺杂偏聚改变了迁移通道。
工作态材料还要比较反应前后。电催化、固态电池和高温陶瓷中,晶界会在气氛、电位、应力和温度下重构。若动态界面响应随工作条件可逆出现,晶界宽度就是反应环境的一部分;若变化不可逆,并伴随第二相、裂纹或元素迁移,材料已经进入损伤、相变或老化路径。
所以,晶界宽度发生变化,最准确的表述应写成“某一种信号定义下的晶界扰动范围发生改变”。它可能反映无序层变厚、偏聚层扩展、空间电荷层增宽、应变场延伸,也可能反映晶界弛豫和结构有序化。宽度数字只是起点,真正的材料信息来自信号类型、处理条件和性能变化方向。
