光芯片是实现光电信号转换的核心器件，被誉为光通信系统的”心脏”。在AI算力爆发、数据中心高速互联需求激增的背景下，光芯片行业正迎来历史性发展机遇。作为光模块的“心脏”，它决定数据中心与AI服务器能否把数据以超高速“跑”起来。过去，100G及以上速率的高端光芯片市场几乎被美国Lumentum、日本住友电工、美国博通等海外巨头牢牢攥在手里，国产化率一度不足5%。

光芯片介绍

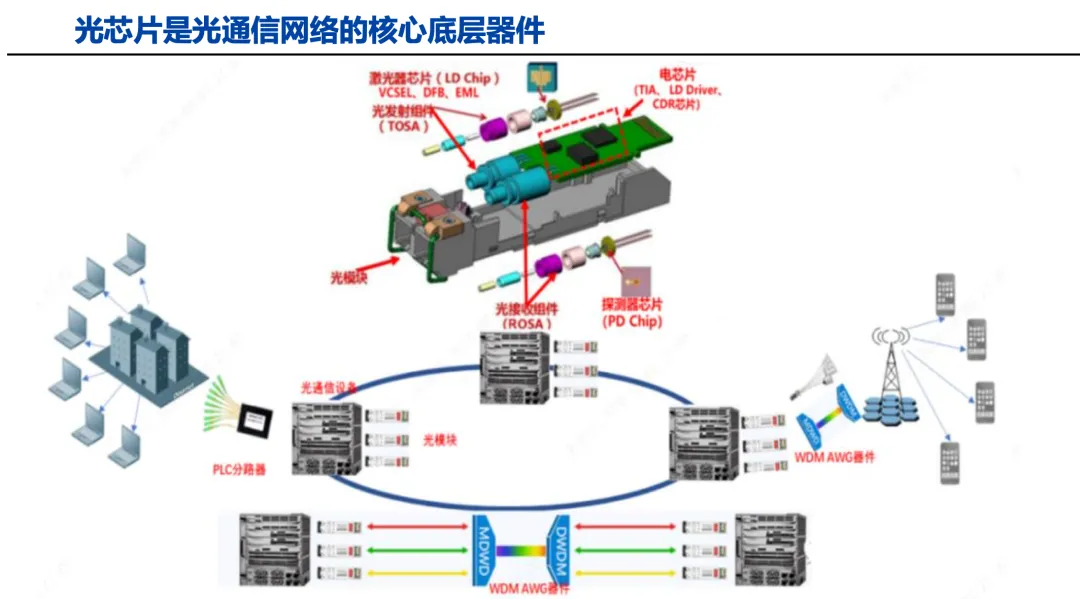

光芯片是光通信的核心有源器件，光器件是光通信系统的基础硬件总称，负责光信号的产生、传输、调制、转换与接收。光芯片是光器件上游的核心部件，也是光通信网络的底层核心器件。它是光模块实现光电信号转换的关键载体，通过电信号与光信号的双向转换，支撑通信网络高速、大容量、长距离传输。

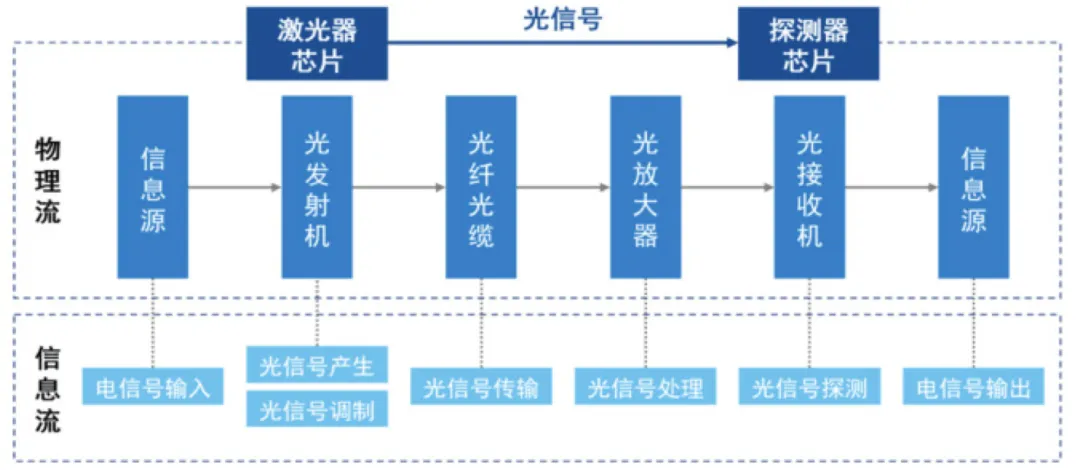

按功能分为激光器与探测器芯片，分别负责光信号的发射与接收。信号传输路径上，电信号经驱动电路（Driver）处理后，通过发射端的激光器和调制器转化为编码光信号，经由光纤传输，在长距离或高损耗链路中由光放大器中继放大；到达接收端，光信号经探测器芯片捕获为电信号，随后由接收电路（TIA/CDR）进一步放大与恢复时钟、数据，实现光电信号转换与信息传递。

光芯片的分类

按功能分类

有源光芯片：承担光电信号转换功能，包括激光器芯片（发射端）、探测器芯片（接收端）和调制器芯片

无源光芯片：起到光信号的传导、分流、阻挡等交通管理作用，如AWG（阵列波导光栅）、PLC（平面光波导）等

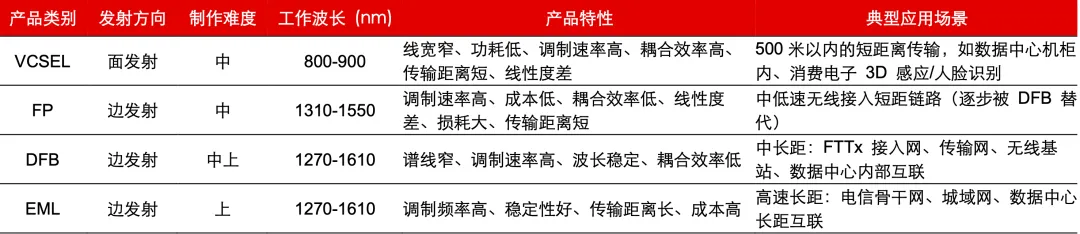

激光器芯片按出光结构分类

探测器芯片分类

PIN：结构简单、成本低，适用于中低速场景

APD（雪崩光电二极管）：灵敏度高，适用于长距离、弱光信号检测

技术路线

当前光芯片行业呈现三大技术路线并行发展的格局：

技术路线	核心材料	优势	适用场景	发展趋势
传统磷化铟（InP）	磷化铟衬底	发光效率高、波长精准匹配光纤低损耗窗口	长距传输、高速EML、CW光源	短期内不可替代，聚焦光源供给
硅光（SiPh）	硅基衬底	CMOS工艺兼容、高集成度、低成本	短距互联、CPO/NPO封装	渗透率快速提升，2028年有望达50%以上
薄膜铌酸锂（TFLN）	铌酸锂薄膜	超高带宽（>110GHz）、超低功耗、优异线性度	3.2T及以上超高速、低功耗高端市场	新兴技术，国产与国际同步

传统可插拔分立器件方案存在通道集成度制，且单通道速率提升带来激光器芯片可靠性和稳定性下降。 1.6T 代际之后，传统分立式方案已到了迭代瓶颈，未来升级路径需要依赖硅光集成方案。硅光集成方案通过半导体工艺将传统分立的光学器件（如调制器、探测器等）集成到单一硅基芯片（PIC）上，具备高集成度、低成本、低功耗等优势。

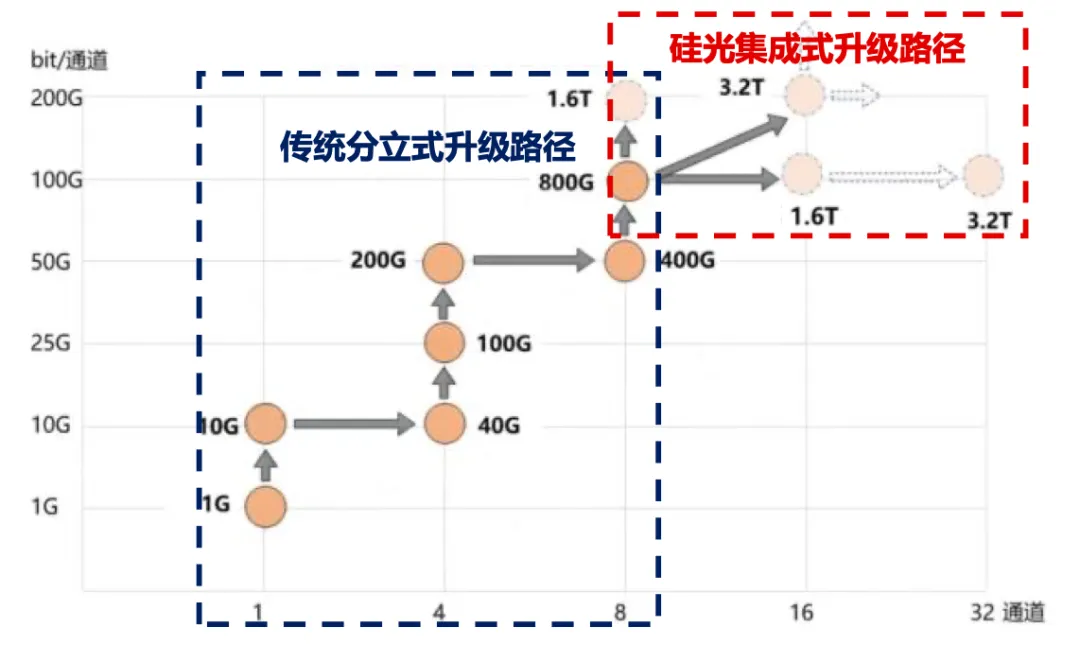

▼光模块/光引擎代际趋势

行业壁垒

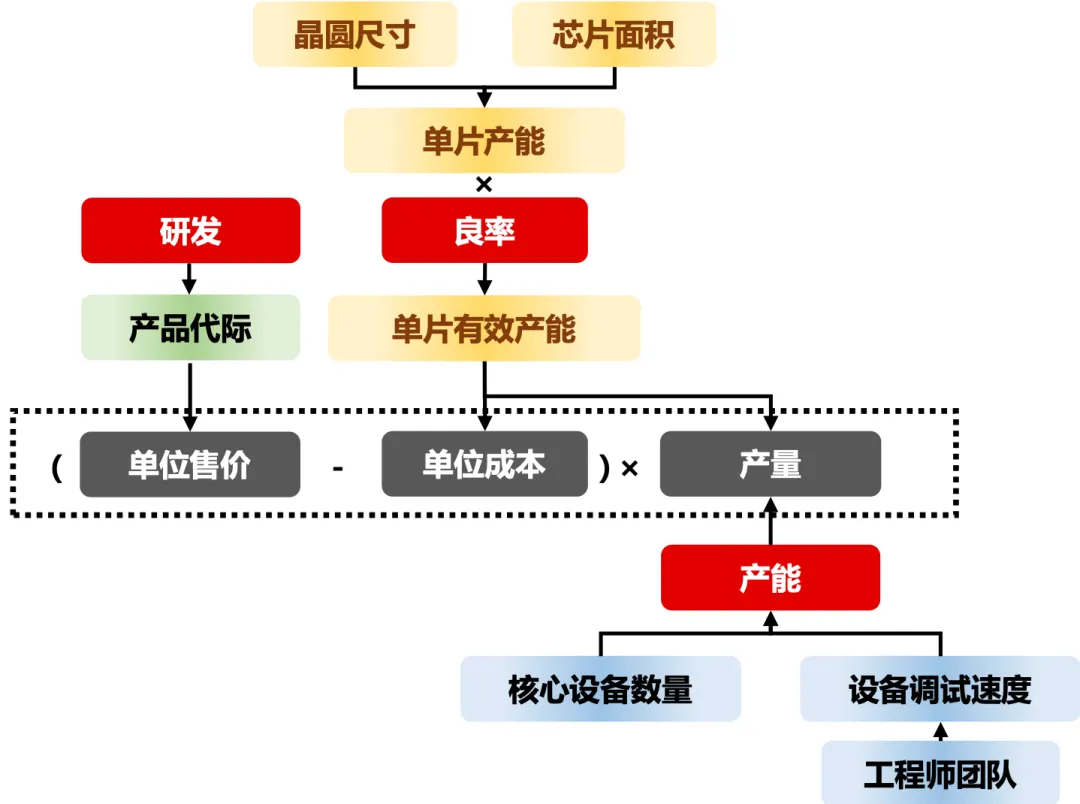

▼光芯片公司的核心竞争力三要素：研发、良率、产能

垂直整合模式壁垒

光芯片厂商普遍采用 IDM 模式，与下游光模块厂商配合进行设计和外延制造。芯片设计与晶圆制造需要持续双向反馈与验证， IDM 模式能灵活调整设计、工艺和产能规划，各环节均可精准排查，便于迅速定位问题来源，大幅提升产品性能与可靠性。

相比于 Fabless 或 Foundry 模式，IDM 模式的进入壁垒更高。一方面，前期资本开支与技术投入较高，需要建设覆盖设计、制造到封测的全流程产线；同时对工艺有严格要求，需具备稳定的量产与良率控制能力；此外，需建立与下游核心客户在产品定义、验证及长期供货上的深度合作关系。

光芯片厂商的核心竞争力主要体现在研发迭代、工艺良率与产能规模三个方面。 III-V 族芯片制备属于非标准化的专有工艺，具体工序设置与工艺细节在不同厂商和产品之间差异显著，高度依赖长期积累的“Know-How”。

外延生长技术壁垒

外延生长是激光器芯片设计及制造的核心工艺，主要通过MOCVD（金属有机化学气相沉积）设备实现。该环节壁垒体现在：

设备依赖：MOCVD设备单价高昂，且每台设备的每批产品都必须针对每个客户和应用进行单独认证，扩产周期极长。

▼MOCVD 外延沉积过程与表面生长机理

材料体系选择：有源区材料体系（InGaAlAs vs InGaAsP）的选择直接决定芯片性能上限。InGaAlAs高温性能更优但含铝易氧化，外延与掩埋再生长难度极大

良率控制：外延片的波长均匀性、厚度一致性直接决定后续芯片良率，高端产品良率每提升1%都意味着巨大的成本优势

光栅工艺壁垒

光栅是DFB/EML激光器实现单模工作的核心结构，其工艺精度直接决定芯片的波长稳定性、边模抑制比等关键指标：

电子束光刻：精度远超全息光刻，能大幅提升单模良率（从30%-50%提升至50%-90%）和波长一致性，但一次只能写入一片，存在产能瓶颈

自产vs委外：自产光栅成本仅为委外加工的20%-30%，因此掌握光栅工艺成为IDM企业核心竞争力的体现

波导结构设计壁垒

掩埋型异质结（BH）：光限制效果好、输出功率高、耦合效率优，但工艺复杂、良率偏低，是高端产品的首选

脊型波导（RWG）：工艺简单、良率高，但光限制较弱，适用于中低端产品

高速率产品壁垒

随着速率从25G向50G、100G、200G乃至400G演进，光芯片面临的核心挑战：

带宽瓶颈：直接调制带宽受限于激光器的弛豫振荡频率，外调制EML成为高速率必然选择

封装难度：速率越高，对封装寄生参数、射频信号完整性的要求越苛刻

热管理：高速率芯片功耗密度急剧上升，散热设计成为关键

产业链

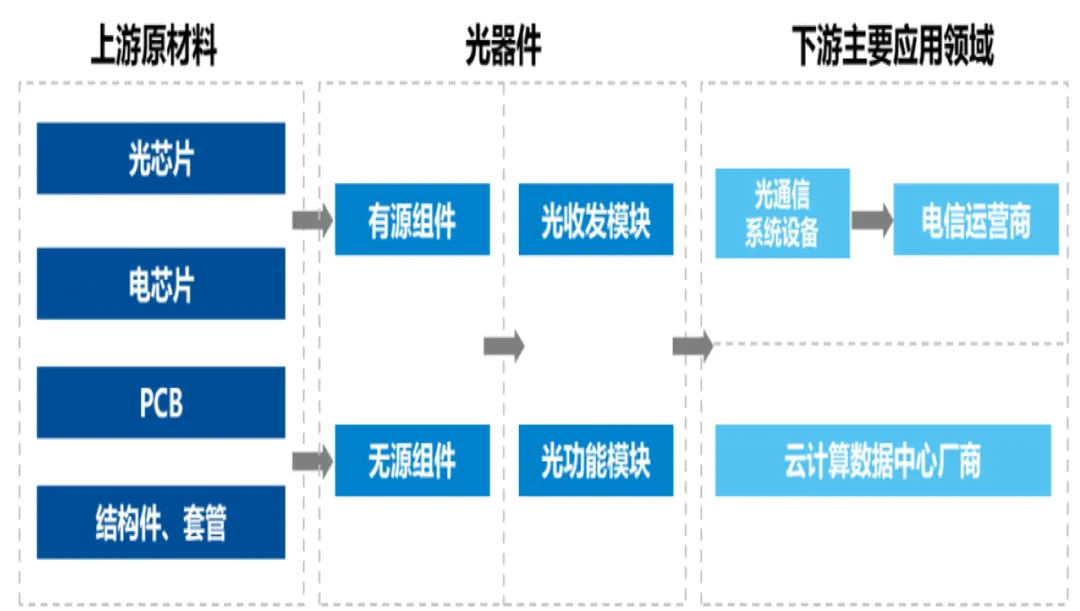

光芯片位于光通信产业链上游。光芯片与其他基础构件（电芯片、结构件、辅料等）构成光通信产业上游，产业中游为光器件，包括光组件与光模块，产业下游组装成系统设备，最终应用于电信和数通市场，如光纤接入、4G/5G移动通信网络，云计算、互联网厂商数据中心等领域。

市场规模

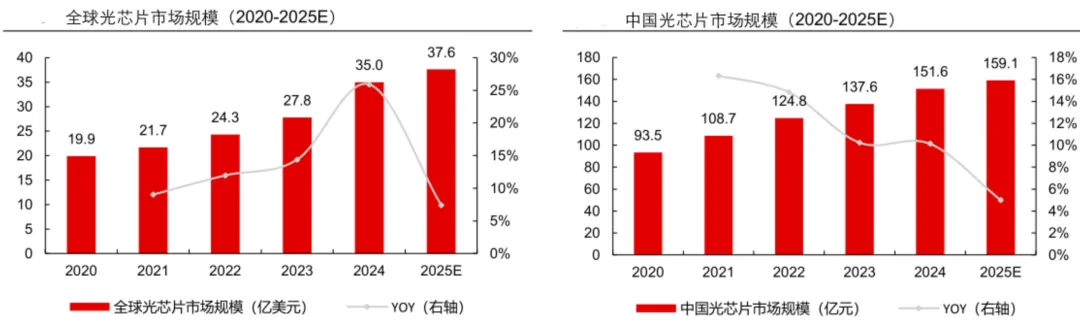

在光模块高速化与硅光化趋势下，光芯片作为核心环节，需求确定性与成长弹性持续增强。根据中商产业研究院数据，2024 年全球光芯片市场规模约 35 亿美元，预计 2025年增至 37.6 亿美元；2024 年中国光芯片市场规模约 151.6 亿元，预计 2025 年提升至159.1 亿元。

相关标的企业

在AI算力爆发与国产替代双轮驱动下，一批国产光芯片企业历经多年技术攻坚，终于在EML芯片、AWG芯片、硅光芯片、铌酸锂调制器等核心环节实现关键突破，成功切入全球头部供应链，填补海外产能空白。

源杰科技

源杰科技专注于高速半导体芯片的研发、设计与生产，实现了半导体晶体生长、晶圆工艺、芯片测试与封装全流程自主开发及规模化生产。公司主营光芯片产品，广泛应用于光纤到户、数据中心与云计算、5G 移动通信网络等领域。

依托持续的研发投入，公司在高端芯片领域持续深耕。CW 70mW 激光器产品已实现大批量交付，工艺水平持续优化，该产品采用非制冷设计，兼具高功率输出与低功耗特性，适配数据中心高速应用场景。公司推出的 CW 100mW 激光器产品在保持高可靠性的前提下已顺利通过客户验证，目前 100G PAM4 EML、 CW 100mW 芯片均完成客户验证， 200G PAM4 EML 芯片已完成开发并推向市场，同时公司正启动更高速率 EML 芯片的核心技术研发，持续完善高速光芯片的产品布局与技术体系。

长光华芯

长光华芯专注于高功率半导体激光器芯片、高效率激光雷达与 3D 传感芯片、高速光通信半导体激光芯片及相关器件和系统的研发、生产与销售。公司主要产品包括高功率单管系列、高功率巴条系列、高效率 VCSEL 系列及光通信芯片系列，广泛应用于工业激光器泵浦、激光先进制造装备、生物医学美容、高速光通信、机器视觉与传感等领域。

2026 年 2 月，长光华芯通过全资子公司出资设立苏州星钥光子科技有限公司，专项布局硅光技术。星钥光子硅光集成项目预计于 2026 年年底完成通线，该项目旨在搭建 CMOS 硅光芯片平台，是长光华芯布局下一代光通信技术的关键举措。

光迅科技

具备“芯片-器件-模块”垂直一体化能力的央企，在光芯片自给方面布局最深。公司25G及以下DFB芯片已实现完全自供，100G EML芯片进入小批量量产阶段，同时其800G硅光模块也已批量出货。
