"那段时间我都快抑郁了。"
这周去拜访一家科技企业董事长，他回忆起创业过程中面对库存压力的日子，这句话脱口而出。
我一下子想起了2021年疫情期间的"缺芯潮"。当时华强北爆炒一颗TI的功率芯片，从几分钱炒到几百块，朋友圈里全是"求现货"。而周期的暴风转瞬即来——从2021到2025的五年间，功率半导体从供不应求，到产能过剩，再逐渐回归平衡。一轮过山车坐下来，对企业的产业定力是极大的考验。
当前，全球功率半导体行业正站在一个历史性的拐点上。传统硅基器件的物理极限，与AI算力爆发、全球能源转型带来的极致能效需求之间，形成了新的产业机遇——正驱动产业从材料、设计到封测的全链条技术跃迁。
琢磨了大半个月，在实地走访了行业头部企业后，我尝试用大白话聊三件事：功率半导体到底是什么、行业里藏着哪些反常识的真相、以及AI这波浪潮，到底会怎样重塑这个赛道。
先说一个你可能忽略的事实：你手机充电器之所以能从拳头大缩成豆腐块，不是电池技术进步了，是功率半导体进步了。

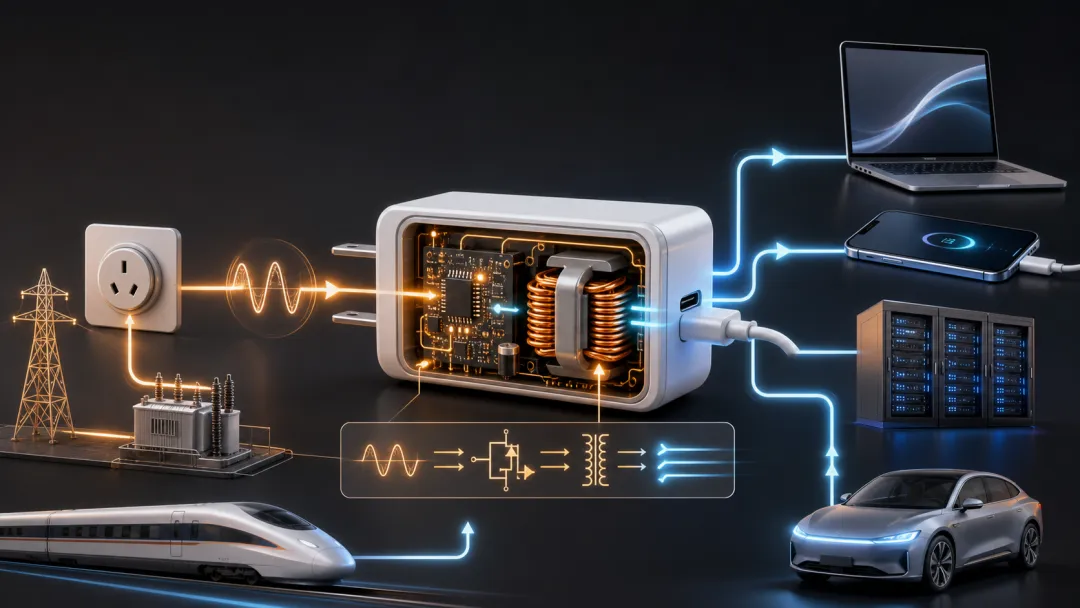

功率半导体，就是电能的"开关"和"变压器"。
CPU、GPU负责"计算"——它们处理信息、跑算法，相当于大脑。功率半导体负责"执行"——它不处理信息，只管把电能按需通断、升降、交直转换，让电流在对的时间、以对的电压和频率，精准地送到对的地方。
如果说CPU是发出指令的大脑，功率半导体就是精准响应指令的肌肉开关。
所有用电的系统——手机、汽车、服务器、电网、高铁——都离不开它。
据Research and Markets数据，2025年中国功率半导体器件市场规模在1800亿至2100亿元（口径统计略有差异），中国作为全球最大的功率半导体消费市场，市场需求占比约 35-40%。放在全球半导体产业的大版图里，这个体量不算最大——毕竟隔壁全球半导体总盘子已接近8000亿美元——但论战略地位，它无可替代：所有用电的系统，都离不开它。
行业内通常把功率半导体分成两大类：
📦 第一类：功率IC（集成电路）
把控制和功率处理功能集成到一颗芯片上，特点是集成度高、功能复杂，但耐压和功率等级相对较低。
⚡ 第二类：功率器件（分立器件）
功率半导体的核心战场，特点是单体功率大、耐压高，单独封装、独立工作。
不同电压等级下，技术路线、制造工艺甚至商业模式都有本质差异：
低压领域（<200V）—— 硅基的绝对主场
硅基MOSFET在这里几乎是唯一的王者，占整体功率器件需求的39%，是需求量最大的细分板块。技术路线以沟槽栅（Trench）和屏蔽栅（SGT）为主，核心追求是不断降低导通电阻，实现小型化和低功耗。应用场景就是你我身边最熟悉的：手机充电管理、笔记本电源、汽车12V/48V系统。
中压领域（200V-900V）—— 技术迭代最活跃的主战场
硅基超结MOSFET和IGBT仍是主力，但氮化镓（GaN）和碳化硅（SiC）正在这个区间快速渗透。中压器件约占总需求的26%，却是宽禁带半导体替代空间最大的地带——新能源汽车的OBC、DC-DC转换器、光伏逆变器、服务器电源，全部集中在这个电压段。
高压领域（>900V）—— 单体价值最高
IGBT模块长期统治这个区间，碳化硅正在成为不可替代的新贵。高压器件占总需求约35%，虽然数量不是最多的，但单体价值极高——一颗车规级SiC模块的价格是同等硅基方案的3到5倍。应用场景是新能源车主驱逆变器（尤其是800V车型）、高铁牵引、风电变流器、智能电网。
过去五年行业过山车期间，形成了一些"共识"。但共识往往是认知的陷阱。AI来了，不代表这些共识会自动修正。
行业默认的逻辑是：高压SiC、IGBT才是高端货，中低压硅MOS就是低端走量。但实际完全不是这样。
评判一颗功率器件"高不高端"，核心指标不是耐压，而是FOM（Figure of Merit，直流导通能量损失与开关损失的乘积）。粗略理解就是：同样大小的电流，这颗器件损耗多少能量、能开关多快。
低压MOSFET要做到极低的FOM，对芯片设计、晶圆工艺的要求极高——沟槽深度、栅极结构、掺杂浓度，每一点都需要精细到纳米级的控制。中低压MOS的竞争壁垒，恰恰是高压器件未必具备的：高频、低功耗、快速迭代。
案例：国内功率器件设计公司超300家，这次走访的威兆半导体专注中低压MOS，市占率达12%-15%，一半营收来自消费电子，下游绑定华为等头部客户，技术迭代快、验证门槛极高。它的工业中低压MOS，在服务器电源整流、工控储能等场景中是不可替代的角色，完全不是"低端"的代名词。
划重点：中低压场景（如消费电子、AI服务器电源、汽车低压系统）的核心诉求是高频、高效、高功率密度与极致的成本控制。在此逻辑下，轻资产、快迭代的设计能力与提升集成度的封装技术成为制胜关键。
→ 赛道本身的"段位"在上升。
行业外的人很容易觉得封装就是"把芯片装进壳子"，是最低端的末道工序。但功率器件的现实是：封装成本占器件总成本的40%-50%。
2026年，铜框架、键合线、树脂等封装核心材料集体涨价，仅封装环节涨幅就超过25%，直接触发英飞凌、士兰微等国内外大厂集体调价。谁掌握先进封装，谁就掌握了产品定价权。
更深一层逻辑：功率器件的封装和数字芯片的封装完全不同。数字芯片追求的是更多引脚、更高带宽——那是"信号的世界"。功率器件追求的是更强散热、更低寄生电感、更高可靠性——那是"能量的世界"，物理规律完全不一样。
威兆CSP国产替代路径
一个典型的国产替代案例：威兆半导体自建珠海封测厂，主力产品是CSP（晶圆级封装）。这项技术源自日本——威兆的CSP直接对标并替代了松下同类产品，中低压应用对空间极其敏感（如手机内部、服务器电源板），CSP以及嵌入式集成模块，能够将功率器件、驱动IC乃至无源元件高度集成，显著减小体积、优化电气性能并提升可靠性。在国内晶圆级封装仍属稀缺资源的背景下，威兆的封装业务已经与长电、通富等头部封测厂形成市场互补。
功率器件的战争，一半在芯片设计，一半在封装工艺。
这句话在公开报告里很少出现。
近几年，全行业都在炒第三代半导体，仿佛硅基马上要被淘汰。但数据完全相反：
2025年硅基市场占比
80%
2030年数据中心电源
70%
5500W以下 电源用硅
90%+
碳化硅器件只有在电源功率超过3000W时才"开始启用"，超过5000W才"刚性需求"。IGBT为核心品类（44.6%），MOSFET紧随其后（24.6%）。
硅不会被替代的核心原因很简单：极致性价比。硅基MOSFET和IGBT有全球最成熟的8英寸/12英寸晶圆产线、最低的制造成本、最完善的供应链。在绝大多数场景中，它们足够好用。
SiC和GaN做的是增量——在硅做不到、做不好的地方补位：SiC打高压高温（600V以上，新能源车主驱、AI数据中心800V架构），GaN打高频高效（100-600V，快充头、服务器电源、激光雷达）。
| 主航道 · 基本盘 | ||
| 增量 · 补硅做不到的 | ||
| 增量 · 补硅做不好的 |
三种材料不是替代关系，是分工关系。这一点，直接关系到第四部分AI浪潮的冲击方向。
功率半导体技术的演进史，本质上是一部材料物理极限不断被突破的历史。当前，行业正处在一个从"硅基主导"到"硅基与宽禁带材料互补共生"的关键转型期。
硅基器件经过了60多年的工艺打磨，全球晶圆厂为其投入了数千亿美元的制造设施。它的迭代方向不是在材料上翻盘，而是在既定物理极限内挖潜力：
超结结构（Super Junction）：打破了传统硅的耐压与电阻矛盾，大幅提升中压段效率
沟槽栅工艺（Trench Gate）：降低导通电阻，让低压MOSFET做到极致小型化
12英寸晶圆升级：用更大晶圆摊薄成本，这是硅基最后的规模化红利
到2030年，硅基器件依然是市场的"压舱石"，就像燃油车不会一夜消失一样——它的更新是"渐变"而非"突变"。
SiC的物理特性堪称"天选功率材料"——击穿场强是硅的10倍，热导率是硅的2-3倍，天生适合高压、高温、高频率。新能源车主驱逆变器切换到SiC，整车续航可以提升5%-10%，这是电动车厂无法拒绝的诱惑。
但SiC的问题从来不是"好不好用"，而是"用不用得起"：
· 2025年SiC衬底价格从4400-6400元/片跌至2400-4400元/片，跌幅超40%
· 全球SiC产能5年暴增5倍，过剩产能达150万片
· Wolfspeed、罗姆计提巨额减值，全行业产能利用率滑坡
关键战役正在从"实验室突破"转向"大尺寸量产降本"：Wolfspeed 2026年已制造出12英寸SiC晶圆，国内厂商刚从6英寸向8英寸迁移。代差仍在，但追赶速度很快。
GaN的杀手锏是极高的电子迁移率——开关频率可以达到硅的10倍以上。这意味着用GaN做的电源，变压器和电容可以大幅缩小，这就是你手机充电器越来越小的真正原因。
更重要的是，硅基氮化镓（GaN-on-Si）可以利用成熟的8英寸硅晶圆产线，成本有明显优势。英诺赛科已实现8英寸GaN-on-Si晶圆量产（月产能1.3万片），并打入英伟达800V电源联盟——这是中国企业在第三代半导体领域含金量最高的一次卡位。
据Yole预测，GaN功率半导体市场将从2023年的18亿元飙升至2028年的501亿元，渗透率从0.5%提升至10.1%。
终局判断：不是谁替代谁，是各司其职、互补共生。
硅基守住中低压基本盘，SiC攻克高压大功率，GaN切入高频高效中低压。没有一种材料能通吃所有场景，场景定义技术路线——这才是功率半导体材料演进的最底层规律。
终于说到这篇文章的核心命题了。
AI对功率半导体的拉动，不是概念炒作，而是一个确定性的物理需求逻辑。但要理解这层逻辑，得先从AI服务器的用电特点说起。
传统服务器的功耗通常在一个机柜10-20kW量级。但一台满载8张H100或B200的AI训练服务器，单机功耗轻松突破10kW，一个机柜动辄40-80kW，甚至更高。NVIDIA的下一代GPU路线图指向单芯片1000W+，一个机柜破100kW只是时间问题。
这意味着什么？意味着从电网到GPU芯片的每一段电力传输和转换，都面临着"做同样的事，但电流翻了几倍"的物理拷问。传统硅基方案在100kW机柜面前，要么效率不够（发热失控），要么体积太大（塞不进机柜）。
功率半导体在这里被需求从两个层面集中"点名"：
AI数据中心正在经历一次电力架构的代际升级——从传统的AC 380V/DC 48V方案，向DC 800V架构演进。
| AC 380V | DC 800V | 电流降16倍 |
为什么是800V？一个初中物理公式就能解释：功率 = 电压 × 电流。同样传输100kW电力，48V需要约2083A电流，800V只需要125A——电流降了16倍，线缆铜耗、发热量、连接器体积全部随之大幅缩小。英伟达已经在2025年定下了DC 800V规模化商用的时间表——2027年。这不是PPT，是已经在英伟达800V电源联盟里推进的工程落地。
DC 800V架构下，两个环节直接带动功率半导体的升级需求：
1. 服务器电源供应单元（PSU）—— 当前确定性最强的场景
PSU是把电网的交流电转成服务器内部直流电的核心模块。DC 800V架构下，PSU的电压和功率等级大幅跃升，碳化硅MOSFET从"可选项"变为"必选项"。英飞凌已经因为这个需求"极为旺盛"而大幅上调了AI数据中心收入预期，并且把闲置的车用产线紧急转产AI功率芯片。
2. 固态变压器（SST）—— 下一个技术拐点
这是比PSU更远的愿景：把电网到PSU之间的多次变压过程，集中到一个器件中一步到位。Wolfspeed推出的10000V碳化硅MOSFET，目标应用就是这个。但目前仍处于创新早期，离大规模商用还有距离。
AI数据中心对功率器件的拉动，不仅在"质"（SiC替代硅），更在"量"——算力规模每翻一倍，配套的电力电子设备几乎同比扩张。
更重要的是，AI数据中心的电架构正在经历一个更底层的变革——从交流电向直流电转换。传统电网是交流电，但GPU用的是直流电，中间每一级AC-DC转换都需要功率器件。电架构向直流化演进，意味着功率器件在数据中心总成本中的占比将持续提升。
需求的爆发已经在产业链上留下了清晰的痕迹。2026年，英飞凌在近期接连提价，理由是"产品组合的需求正快速攀升，且增长幅度远超数月前的预期"——公司预计2026财年仅AI数据中心一项就贡献约15亿欧元营收，2027年将升至25亿欧元。德州仪器2026年第一季度数据中心营收同比增长约90%，涉及PMIC和MOSFET。国内功率器件厂商也同步跟涨10%-20%。
另一个信号是电源管理芯片（PMIC）——AI服务器对PMIC的需求量是传统服务器的10-15倍，单台NVL72机柜电源系统芯片价值量超2.7万美元。而8英寸BCD成熟制程产能全球性萎缩，PMIC交期已从21-26周暴增至35-40周，供需缺口预计贯穿2026全年。
AI的拉动效应不仅体现在直接需求上。由于AI服务器所需的BCD、Driver等芯片毛利率更高，晶圆厂（如中芯、华虹）纷纷将部分功率半导体产能转向AI相关领域。同时，台积电等龙头计划将部分8英寸及成熟12英寸产能转为先进封装，英飞凌也将部分闲置IGBT产能转为生产面向AI的先进MOSFET。这种产能的主动再分配，直接导致传统功率器件的可用供给减少，交期拉长至30-52周，成为推动涨价的关键因素之一。
关于AI对碳化硅的拉动，目前市场上存在两套截然不同的叙事。
这两个叙事看似矛盾，其实回答的是不同层次的问题。悲观面回答的是"当前AI对SiC的现实需求有多大"——确实不大。乐观面回答的是"当AI机柜功耗从120kW飙到600kW、800V架构成为唯一选择时，SiC的需求天花板在哪里"——确实很高。
所以真正的判断不在于"AI能不能救碳化硅"这个二元问题，而在于：SiC从"车规单品"走向"多场景开花"的速度，能否快过市场预期的修正速度。这才是行研报告一体两面的核心——测算可以乐观，现实需要一步一步验证。
那些看起来不性感的环节——中低压MOS、封装工序、碎片化场景、验证周期细节——往往藏着最稳的产业密码和财富逻辑。功率半导体从来不是舞台中央的明星，却是所有产业升级的最终执行单元。在AI算力爆发的时代，这个赛道的价值正在被重新定价。
但是——
当AI的风吹过来，
但只有清醒的人，才知道该拥抱什么。
这个赛道的钱，从来不是给追热点的人准备的，是给摸透规律、熬过周期、吃透场景的人准备的。
