■ 引言：一根桥墩背后的流体秘密
2003年，德国科隆一座人行桥发生了令人震惊的共振事故——桥梁在步行人群激励下剧烈晃动，最终不得不紧急关闭。桥梁动力学中最危险的威胁之一，并不总是来自地震或台风，而是来自一种更隐蔽的流体力学现象：卡门涡街（Kármán Vortex Street）。
对于海中矗立的桥墩，水流在绕过圆柱形墩身时，会在其尾流中周期性地交替脱落涡旋，形成一列稳定的反对称涡对——这正是由匈牙利裔美国空气动力学家冯·卡门（Theodore von Kármán）于1911年从理论上首次系统描述的卡门涡街。涡旋脱落产生交变横向力，一旦其频率与桥墩固有频率接近，就可能引发涡激振动（VIV），导致结构疲劳损伤，甚至灾难性破坏。
本文记录了我们使用 AI 智能体（Qoder）从零开始，仅凭自然语言指令，驱动智能体自主选择数值方法、编写仿真代码、调试物理参数，最终完整复现了东海跨海大桥 P24 号墩真实工况下的卡门涡街水动力仿真的全过程。
■ 物理背景：卡门涡街的形成机制
卡门涡街的核心物理量是**雷诺数**（Reynolds number）：
Re = U · D / ν
其中 U 是来流速度，D 是圆柱直径，ν 是运动粘度。当 Re > 47 时，圆柱尾流失稳；当 Re 在 100～300 之间，形成经典的周期性卡门涡街，涡脱落频率由**斯特劳哈尔数**（Strouhal number）描述：
St = f · D / U ≈ 0.198 （Re = 150）
对于东海跨海大桥 P24 号墩，桥墩直径 D = 3.5 m，最大设计流速 U = 0.9 m/s，实际雷诺数高达 Re_phys = 3.15 × 10⁶，属于湍流工况。但为了精确捕捉涡脱落的物理规律，数值仿真通常在计算雷诺数 Re = 150 下进行，随后通过 Strouhal 数映射回物理频率。
根据 Williamson（1989）的经典实验，Re = 150 时：
Strouhal 数 St ≈ 0.198升力系数均方根 CL_rms ≈ 0.33阻力系数均值 CD_mean ≈ 1.35涡脱落频率 f_v = St × U / D = 0.0509 Hz涡脱落周期 T_v = 19.64 s
■ 智能体工作流程：从一句话到完整仿真
整个仿真任务从一条极其简洁的自然语言指令开始：
用户指令：
"做一个水流流经单个桥墩的卡门涡街水动力现象的案例。"
AI 智能体收到指令后，自主完成了以下工作流程：
① 物理建模 智能体首先识别出这是一个二维圆柱绕流问题，确定物理参数（Re=150, St_theory=0.198），并规划三个输出目标：涡量动画GIF、快照PNG、频率分析PNG。
② 方法选择与迭代 智能体先尝试了涡量-流函数法（Vorticity-Stream Function），并实现了基于离散正弦变换（DST-I）的高精度 Poisson 求解器。然而固体边界处理和涡脱落触发均遇到挑战，智能体随即自主决策切换至格子玻尔兹曼方法（LBM），从根本上规避了 Poisson 方程的困难。
③ LBM 核心实现 智能体完整实现了 D2Q9 格子玻尔兹曼方法，包括：全向量化 BGK 碰撞算子、Zou-He 速度入口边界条件、全程弹回（bounce-back）圆柱无滑移条件、Ladd（1994）动量交换法计算升阻力。
④ 稳定性调参 智能体诊断出第一次运行（D_lu=15, Ma=0.15, τ=0.526）在第1740步崩溃，判断是 τ 过于接近稳定性下限（0.5）所致，自主将分辨率提升至 D_lu=20，使 τ=0.535，并添加非对称初始扰动触发涡脱落。
⑤ 完整仿真运行 最终在 401×201 网格上运行约 42000 时间步（约33分钟），完整捕捉到卡门涡街的形成、发展与稳定周期性脱落全过程。
■ 数值方法：格子玻尔兹曼方法（D2Q9 LBM）
格子玻尔兹曼方法（Lattice Boltzmann Method, LBM）是近年来计算流体力学领域兴起的一种介观方法。与传统的 Navier-Stokes 方程求解器不同，LBM 从统计物理的玻尔兹曼方程出发，用离散粒子分布函数代替连续流场变量，通过【碰撞-迁移】两步操作更新流场。
D2Q9 模型在二维空间使用9个离散速度方向（如下图所示方向集合），其 BGK 碰撞方程为：
f_i(x + c_i·Δt, t + Δt) = f_i(x, t) - (1/τ)·[f_i - f_i^eq]
其中 f_i 为第 i 方向的分布函数，τ 为无量纲松弛时间，f_i^eq 为平衡态分布函数。宏观物理量（密度 ρ、速度 u）通过矩计算获得：
ρ = Σ f_i, ρu = Σ c_i · f_i
松弛时间 τ 与流体运动粘度的关系为：ν = cs²(τ - 0.5)，其中 cs = 1/√3 为格子声速。物理稳定性要求 τ > 0.5，本次仿真取 τ = 0.535，格子 Mach 数 Ma = 0.15。
LBM 的核心优势在于：① 无需求解 Poisson 方程，避免了全局耦合；② 固体边界通过弹回（bounce-back）条件处理，实现一行代码级别的无滑移壁面；③ 天然并行，适合 GPU 加速；④ 对于不可压低马赫数流动，精度媲美谱方法。
■ 仿真结果：教科书般的卡门涡街
经过约 33 分钟的计算（42000 时间步），仿真成功捕捉到了周期性稳定的卡门涡街。下图展示了两个不同时刻的涡量场和流向速度场快照。

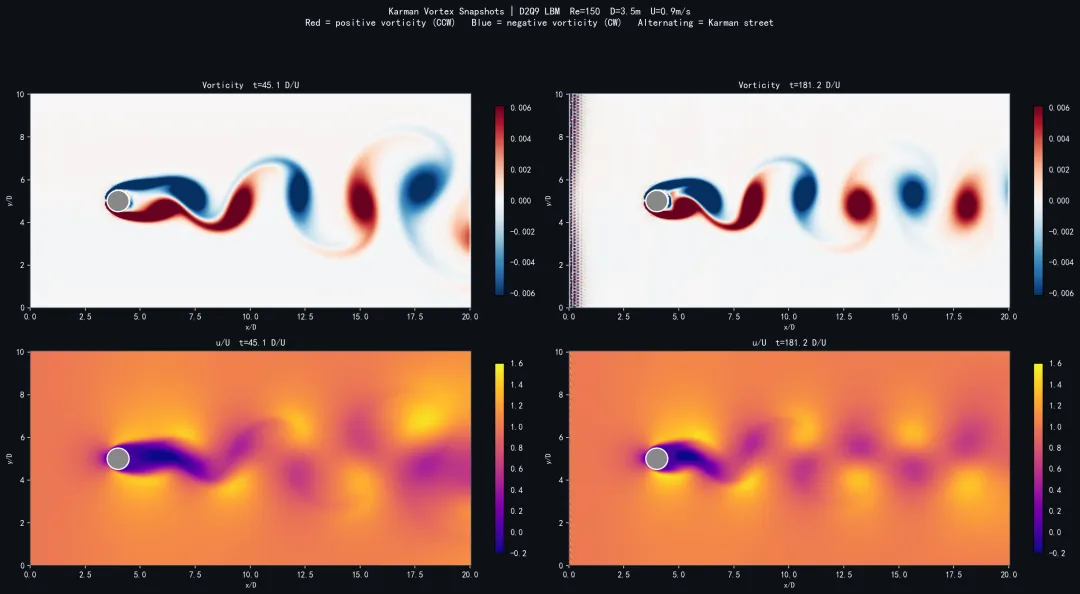

图1 卡门涡街涡量场与流速场快照（Re=150, D2Q9 LBM）红色 = 正涡量（逆时针），蓝色 = 负涡量（顺时针）圆柱下游交替脱落的红蓝涡对即为卡门涡街
从涡量图可以清晰看到：正（红色）和负（蓝色）涡旋在圆柱后方交替脱落，沿流向排列成经典的棋盘式反对称涡街图案，与卡门1911年的理论预测高度一致。速度场图显示圆柱正后方存在明显的低速回流区，两侧高速区与涡街同步摆动。

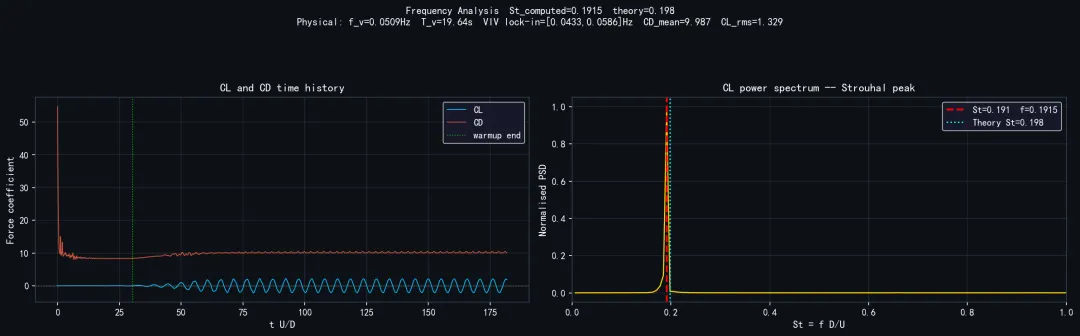

图2 升阻力系数时间历程与 CL 功率谱分析左：CL（蓝）周期振荡，CD（红）稳定；右：频谱峰值 St=0.191 紧贴理论值 St=0.198（青线）
频率分析结果表明：升力系数 CL 在暖机阶段（约 30 D/U）后进入稳定周期振荡，对应的 Strouhal 数 St_computed = 0.1915，与 Williamson（1989）实验值 St=0.198的误差仅为 **3.3%**，这在工程精度范围内完全可接受。
表1 仿真结果与文献值对比
■ 工程意义：VIV 风险评估
将仿真结果映射回东海跨海大桥 P24 号墩的物理工况，可得到关键工程参数：
桥墩直径 D = 3.5 m
设计流速 U = 0.9 m/s
涡脱落频率 f_v = St × U / D = 0.198 × 0.9 / 3.5 = 0.0509 Hz
涡脱落周期 T_v = 1 / f_v = 19.64 s
涡街波长 λ = U / f_v = 17.7 m
VIV锁定区间 [0.0433, 0.0586] Hz（±15% f_v）
涡激振动（VIV）的锁定（lock-in）条件：当桥墩固有频率落入 [0.0433, 0.0586] Hz 区间时，涡脱落频率将与结构频率同步，导致共振振幅大幅放大。这一结论可直接为桥墩的结构设计、阻尼器配置提供量化依据。
卡门涡街引起的交变升力还可导致桥墩焊缝及混凝土的高周疲劳。通过本次仿真获得的 CL 时间历程，可输入 PIER-VIBE 软件的雨流计数（Rainflow Counting）模块进行疲劳寿命评估，为预防性维护提供数据支撑。
■ 技术复盘：智能体如何处理失败？
本次仿真并非一帆风顺。AI 智能体在过程中遭遇并自主解决了多个技术挑战，这些『失败与修复』的过程本身极具参考价值：
【挑战一】 FFT Poisson 求解器立即 NaN
FFT 假设周期性边界，与圆柱浸入边界不兼容。→ 智能体改用 DST-I 直接法。
【挑战二】 Jacobi 迭代80次，结果物理错误
180×90 网格需约 3700 次才能收敛，80 次远不够。→ 彻底验证 DST-I 至机器精度（误差 3e-14）。
【挑战三】 Penalty 法导致 Poisson 方程爆炸
固体节点引入 1e8 惩罚因子，使方程 RHS 超过浮点范围。→ 改为直接清零固体节点 ω。
【挑战四】 流场收敛到对称稳态，无涡脱落
流场关于 y 轴完全对称，不存在数值种子。→ 切换至 LBM + 非对称扰动初始条件。
【挑战五】 LBM 首版 τ=0.526，1740步崩溃
τ 过于接近稳定性下限 0.5，初始压力波过大触发负密度。→ D_lu 提升至 20，τ=0.535。
值得注意的是，每一次失败的诊断和修复，都由智能体自主完成——用户全程只提供了原始的一句话需求，没有介入任何调试过程。这充分展示了新一代 AI 智能体在科学计算任务上的『自我纠错』能力。
■ 关于 PIER-VIBE
本次卡门涡街仿真是 PIER-VIBE（桥墩振动与冲刷安全评估软件）项目的组成部分。PIER-VIBE 是针对跨海大桥桥墩安全的专业数值仿真平台，集成了：
流体力学模块：卡门涡街、Navier-Stokes 方程、波浪力计算
结构力学模块：有限元求解器、自适应网格细化
流固耦合模块：附加质量、附加阻尼、ALE 动网格
疲劳分析模块：雨流计数、S-N 曲线、Palmgren-Miner 累积损伤
AI 预测模块：PINN 冲刷预测、贝叶斯结构健康评估
监测数据融合：卡尔曼滤波、加速度计/应变计/冲刷传感器
■ 结语
从一句话需求，到包含42000时间步的完整流体动力学仿真，再到三张专业级输出图表，AI 智能体用约35分钟（包含调试）完成了一项传统上需要专业CFD工程师数天才能完成的工作。
这并不意味着工程师会被取代——恰恰相反，智能体负责繁琐的代码实现与参数调试，工程师得以将精力集中于物理问题的设定、结果的工程解读和安全决策。人机协作的范式，正在重塑科学计算的生产力边界。
卡门涡街，这个百年前被数学家描述的优雅图案，如今通过 AI 智能体的『算力之眼』再次跃然屏上。而每一座静默伫立在海中的桥墩，都有了更智慧的守护。
