PFC 离散元软件流固耦合技术应用及案例解析

在岩土、水利、泥沙运动等工程仿真领域，颗粒与流体相互作用的模拟一直是重点研究方向。PFC 作为主流离散元数值模拟软件，凭借对颗粒运动、接触力学的精准计算能力，结合流固耦合模块，可高效还原流场与颗粒群的动态交互过程。本文结合实际仿真案例，详细介绍 PFC 主流流固耦合实现形式，并通过颗粒入水运动模拟实例，讲解单向流固耦合的建模流程、参数设置与结果分析。

一、PFC 三大流固耦合实现形式

根据流体与颗粒之间的作用力传递逻辑、数据交互方式，PFC 的流固耦合主要分为单向流固耦合、基于达西定律的双向耦合、第三方软件联合耦合三类，不同形式适配不同工程场景。

（一）单向流固耦合

这是应用门槛最低、计算效率最高的耦合模式。核心原理为仅流体对颗粒施加作用力，颗粒的运动、分布不会反向改变流体流场。该模式适用于流体体量远大于颗粒总体积、颗粒数量少、粒径小，对水流流速、流态几乎无影响的场景，比如少量砂石落入宽阔河道、细颗粒在大水域中漂移等，也是本次案例所选用的计算方式。

（二）达西定律双向耦合

此为软件内置的双向交互耦合方案，依托达西渗流定律构建流体场，实现流体与颗粒的相互影响。一方面流场推动颗粒发生位移、转动；另一方面颗粒堆积、运动改变孔隙结构，进而影响流体渗流速度与压力分布。该方式多用于岩土渗流、堆石体透水、土体管涌等岩土工程模拟场景。

（三）第三方软件联合耦合

针对复杂湍流、大尺度流场、复杂水域形态等 PFC 内置模块难以精准计算的工况，可将 PFC 与 OpenFOAM 等专业流体力学软件联动。由专业 CFD 软件完成流场求解，再将流场数据传递至 PFC 计算颗粒运动，两套软件实时数据交互，兼顾流体计算精度与颗粒离散模拟优势，多用于大型水利、海洋泥沙运动等高精度仿真项目。

二、单向流固耦合仿真实例：流动水体中颗粒运动模拟

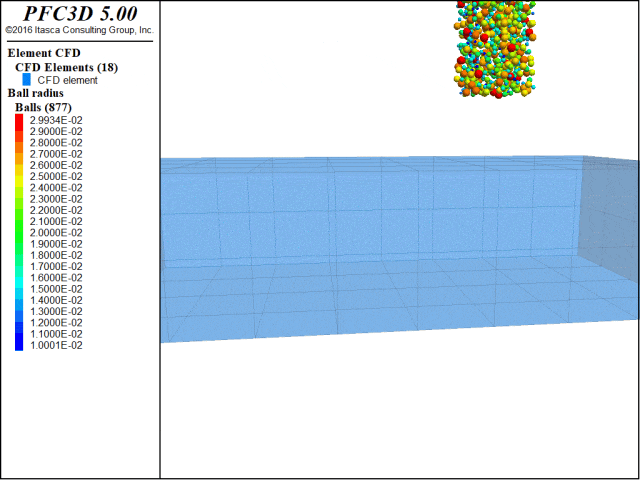

本次模拟以颗粒坠入流动水体为研究对象，由于整体水域范围大，单组颗粒无法改变原有水流状态，因此采用单向流固耦合开展建模计算，完整还原颗粒在水流中的沉降、漂移全过程。

（一）前期网格文件准备

流固耦合计算需要依托 CFD 网格定义流场范围，首先使用配套工具生成流场网格对应的节点文件与单元文件。网格文件是 PFC 识别流体区域、划分流场单元的基础，文件参数需与模型尺寸、水域范围保持统一，确保流场计算域和颗粒运动域完全匹配。

（二）模型基础搭建与参数定义

边界与墙体构建
通过软件指令搭建模型外围墙体，划定整体计算空间，约束颗粒运动边界，避免颗粒溢出计算区域。
颗粒组设置
模型内共计生成 1000 个颗粒，颗粒粒径区间控制在 0.01~0.03 之间，设置多组不同粒径颗粒，用于对比粒径对运动规律的影响。
基础力学参数配置
依次定义颗粒密度、运动阻尼、颗粒接触本构模型、全局重力加速度等核心参数。参数严格遵循水体环境下颗粒物理特性设置，保证仿真贴近实际工况。

（三）CFD 流场模块配置

完成颗粒模型后，启用 PFC 内置 CFD 流固耦合模块，完成流场参数设置：

导入前期制作完成的 CFD 网格节点、单元文件，绑定流体计算区域；
设定流体基础物性参数，包含水体密度、流体动力黏度，匹配常温清水物理属性；
编写批量指令，统一设置全场水流沿 X 方向匀速流动，构建稳定单向流场。

三、仿真结果分析

模型运算完成后，从颗粒沉降规律、受力特征、空间分布三个维度分析模拟结果，验证单向流固耦合的有效性。

（一）颗粒沉降与运动规律

不同粒径颗粒表现出明显差异化运动特征：大粒径颗粒自重更大，受水流拖拽影响相对较弱，会优先快速沉降至水底；小粒径颗粒质量轻，极易被水流裹挟，在水流作用下沿流动方向漂移更远距离，沉降速度更慢。该运动规律和现实中砂石在流动水体中的运动现象完全吻合。

（二）颗粒受力特征

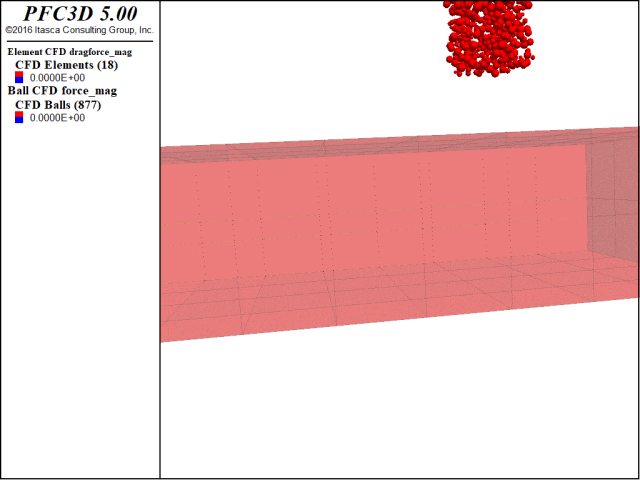

水流会持续对颗粒产生拖拽力，且该作用力处于动态波动状态。对比不同颗粒受力数据可以发现，同等流场条件下，大粒径颗粒受到的水流拖拽力整体数值更大。颗粒受力随位置、水流扰动实时变化，也是流固交互过程的典型特征。

（三）颗粒空间分布特征

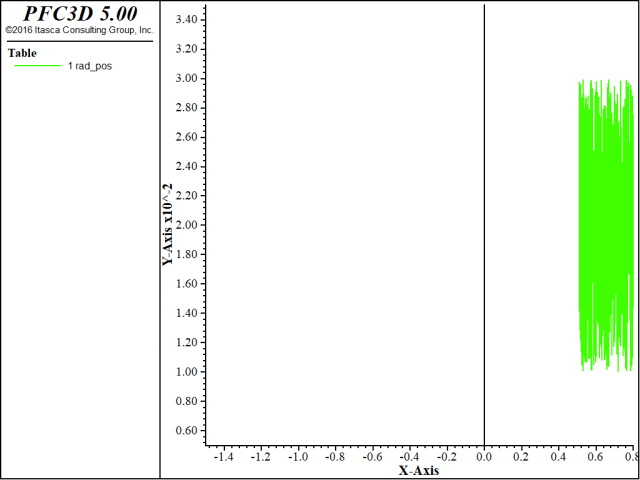

提取模型 X 方向颗粒分布与粒径关联数据并生成图表，可以清晰观察到水流对不同粒径颗粒产生了明显的分选效果。大小颗粒在水流方向上逐步分离，呈现出分区分布的特点，这也是水利工程中泥沙分选现象的直观模拟。

四、总结

本次基于 PFC 开展的颗粒 - 水流单向流固耦合仿真，完整复现了多粒径颗粒在流动水体中的沉降、漂移、分选全过程。从模型运算结果来看，颗粒运动规律、受力状态、空间分布均符合物理常识，充分证明PFC 单向流固耦合模式，能够稳定、准确地模拟小颗粒群与大尺度流场的交互问题。

结合不同耦合方式的特点来看，在实际工程仿真中，可根据流场规模、颗粒占比、计算精度需求灵活选择方案：简单工况优先选用单向耦合提升计算效率；岩土渗流类双向作用场景使用达西定律耦合；复杂高精度流固模拟则搭配第三方 CFD 软件联合计算。PFC 流固耦合技术也将持续在水利泥沙、岩土工程、工业散料输送等领域发挥重要作用。
