为芯片制造打造"绝对平面"：

揭秘掩模版精抛的极致工艺

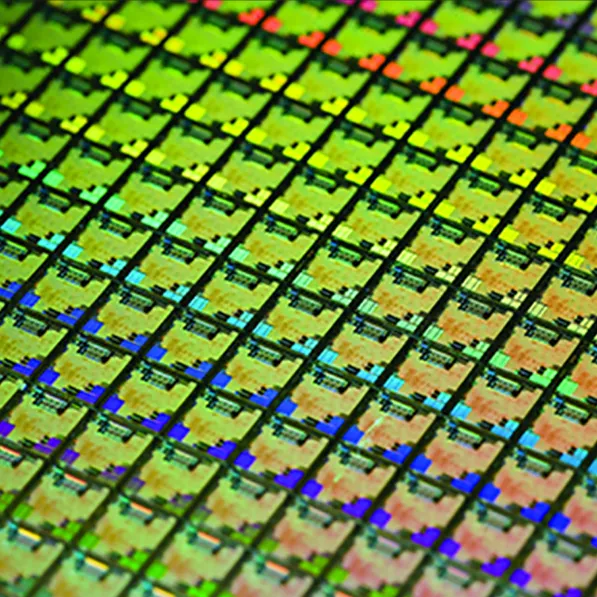

在芯片制造的光刻环节，掩模版就好比是照相机的"底片"。它承载着比头发丝还要细上万倍的电路图案，通过光刻机将图形转印到晶圆上。要让数十亿个晶体管分毫不差地呈现出来，这块"底片"必须平到极致。今天，我们就来聊聊光掩模制造中最具挑战的工序之一——掩模版基板精抛。

01

为什么"平"如此重要？

掩模版的基板材料通常是高纯度合成石英玻璃。光刻时，光线需要穿过这块玻璃，把图形投射到涂有光刻胶的硅片上。如果基板表面有肉眼根本看不见的起伏，光线就会发生偏折，产生光程差。这会直接导致投影图像变形、离焦，最终让芯片上关键结构的尺寸出现偏差——这便是业内常说的关键尺寸（CD）误差。

随着芯片制程迈入 5 纳米、3 纳米乃至更先进的节点，对精抛后的基板要求达到了近乎违背物理直觉的程度：在一片相当于成年人巴掌大小的区域内，正反两面的高度起伏必须被控制在几十纳米甚至更低的水平，这仅相当于一根头发丝直径的千分之一。而表面的微观粗糙度则要降到 0.1 纳米以下，趋近原子尺度的极致光滑，以杜绝任何有害的光散射。

02

化学机械抛光：

柔软与坚硬的共舞

要达到上述目标，单靠机械研磨会留下损伤，纯靠化学腐蚀又无法修正面形。工程师们将二者巧妙结合，发展出了化学机械抛光（CMP）技术，这也是掩模版精抛的核心。

想象一下，将石英基板放置于特制的抛光盘上，注入含有纳米级二氧化硅磨粒的碱性抛光液。在碱性环境下，石英玻璃表面的 Si-O-Si 键被水解，生成一层极薄的、质地较软的 Si-OH 水化层。此时，抛光垫带动软性磨粒轻轻扫过，像无数只极细小的手，精准地"揭"掉这层软化物质，而下方致密的本体几乎不受机械损伤。这种化学腐蚀与机械去除交替进行的动态平衡，能在高效去除材料的同时，获得近乎无损的超光滑表面。

为了保证基板两面拥有同等的平坦度，并防止单面加工带来的应力翘曲，工艺上大多采用双面抛光。基板被固定在一个行星轮式的载体中，上下抛光盘同时相对旋转，整个过程需要严格控制温度、压力与转速的均匀性。精抛还细分多个阶段，末期会换用更柔软的抛光垫、更低的压力，专门修复前期残留的任何亚表面微损伤。尤其棘手的"边缘塌边"效应，则需通过精密的压力环设计来抑制，确保从中心到边缘，每一寸面积都同样平整。

03

评判极致平整的指标

一块精抛后的石英基板，要经过一系列严苛"体检"。我们不依赖某一项单一数据，而是从多维度度量它的"平"与"洁"。

全局平坦度方面，常用总厚度变化（TTV）来衡量整板厚度最大最小值之差，先进制程要求此值控制在微米甚至亚微米级。而翘曲度反映的是基板整体的弯曲程度，受双面加工应力对称性的深刻影响。为了让检测更贴近实际光刻，还会考察任意小区域内的局部平坦度，避免局部微小凹陷被整体平均值所掩盖。

表面粗糙度的控制更为精细。除了算术平均粗糙度（Ra）要求趋近原子尺度，工程师还会用功率谱密度（PSD）曲线分析表面高低起伏的空间频率分布，确保没有某一特定周期的波纹残留，以免干扰光刻成像的对比度。

缺陷控制则是另一道生死线。掩模版在光刻中经过 4 倍缩小投影到晶圆，这意味着基板上一颗几十纳米的微小颗粒或浅划痕，会在晶圆上被重复曝光成数量庞大的致命缺陷——每一片晶圆上的每一个曝光位置都无一幸免。因此，精抛后的清洗与检测步骤，会动用兆声波清洗、高灵敏度激光散射扫描等手段，力求将大于某一尺寸的缺陷数降至近乎为零。

04

迎接极紫外（EUV）的新挑战

当光刻进入 EUV 时代，掩模版从透射式彻底转变为反射式，基板材料也随之发生了一次根本性的切换——EUV 掩模版基板不再使用合成石英玻璃，而是改用超低热膨胀（ULE）玻璃（如 Corning ULE 7972 等近零膨胀材料）。原因在于：EUV 光刻过程中掩模版会因吸收少量 EUV 辐射而轻微升温，合成石英的热膨胀系数约 0.55×10⁻⁶/K，即便是极微小的温升也会导致基板发生纳米级形变，对套刻精度（Overlay）造成不可接受的影响；而 ULE 玻璃的热膨胀系数趋近于零（约 0 ppb/K），能够在热载荷下保持尺寸稳定。这一材料切换同样影响精抛工艺本身——ULE 玻璃的硬度和化学反应性与石英不同，抛光液配方、磨粒选型和去除速率模型都需要重新标定。

在此基础上，EUV 掩模版还需要在基板正面沉积数十层原子级精度的钼/硅多层反射膜（约 40 个双层，共约 80 层）以实现对 13.5nm 波长 EUV 光的反射。这要求基板正面必须极度平滑，任何抛光残留的亚微米颗粒，在镀膜时都会成为位错核心，破坏整块掩模的反射均匀性。

EUV 光刻机中，掩模版依靠静电吸盘在真空中吸附固定，背面平坦度因此成为新的焦点。背面哪怕纳米级的微小形变，在真空吸紧后都会直接传递到正面，导致图案区发生不可预知的畸变。不仅如此，EUV 掩模版背面还需要沉积一层导电涂层（如 CrN），以满足静电吸盘的导电需求，这对背面的精抛质量和后续镀膜工艺提出了额外要求。

从一块看似平凡的玻璃，到能够承载原子级精度电路图的纳米平面，掩模版精抛融合了化学、机械、自动化和超精密检测领域的至高水平。它隐身于芯片制造的最上游，却是所有先进光刻图案得以完美呈现的绝对起点。我们手中每一块芯片的强大算力，都是从这一份极致的"平坦"开始筑就的。
