随着全球AI算力需求的持续爆发，AI服务器产业链正在经历一场全方位、深层次的技术变革。从核心芯片到整机制造，从印制电路板（PCB）到上游覆铜板（CCL），每一个环节都在为适配更高的算力要求而加速迭代。
在这一进程中，很多目光都聚焦在PCB、CCL等显性核心部件上。但鲜为人知的是，在AI服务器PCB的成本构成中，除了占比约40%的CCL，各类辅材环节的合计占比已达到20%-30%。更重要的是，随着AI算力平台从M9/M10向Rubin、Feynman等新一代平台加速演进，这些曾经被视为“工业边角料”的辅材，其技术门槛、价值含量和产业地位正在发生根本性逆转——从单纯的“成本控制项”，转变为决定PCB最终性能、良率和可靠性的“核心瓶颈项”。
一、底层逻辑：AI升级不是简单量变，而是全产业链的质变重构

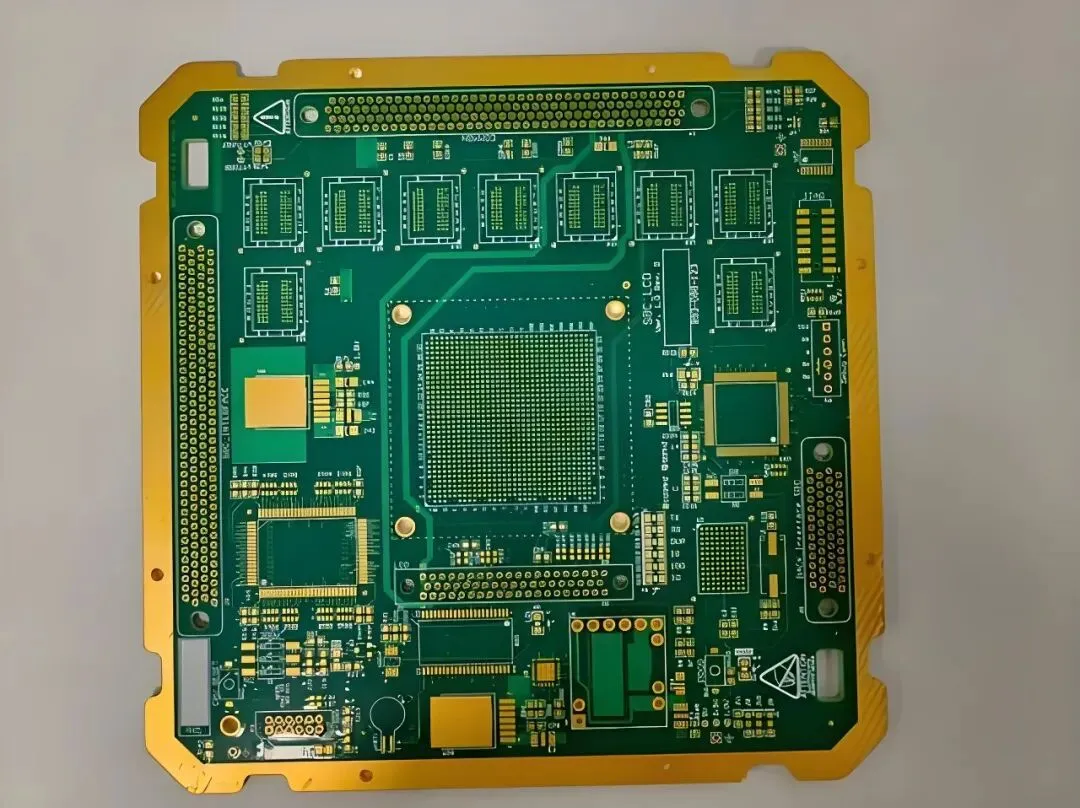

普通服务器所用的PCB通常为12-18层，厚径比约8:1，对上游辅材的要求主要集中在通用性和成本控制上。而AI服务器为了承载更高密度的芯片和更大的信号传输量，其PCB已普遍升级至30层以上，厚径比提升至15:1，并逐步向HDI（高密度互联）和IC载板方向演进。
这种技术规格的跃升，直接打破了原有产业链的价值分配格局，带来了三个不可逆的产业趋势：
1. 辅材成为PCB良率与性能的“命门”
对于高多层AI PCB而言，良率是决定生产成本和交付能力的最关键因素。行业数据显示，高多层板的良率每提升1个百分点，单条产线的年经济效益可增加数千万元。
而如今，制约良率提升的核心瓶颈，早已不是PCB基板本身的制造工艺，而是上游各类辅材的性能上限：
✅硅微粉的球形度、纯度和粒径分布，直接决定覆铜板的介电常数和热膨胀系数，进而影响信号传输速度和芯片焊接可靠性
✅钻针的精度、硬度和使用寿命，直接关系到30+层板上数万个微小通孔的加工质量
✅电镀药水的配方体系，直接决定了通孔金属化的均匀性和导通稳定性
2. 价值量显著提升，产业价值向技术壁垒高的环节转移

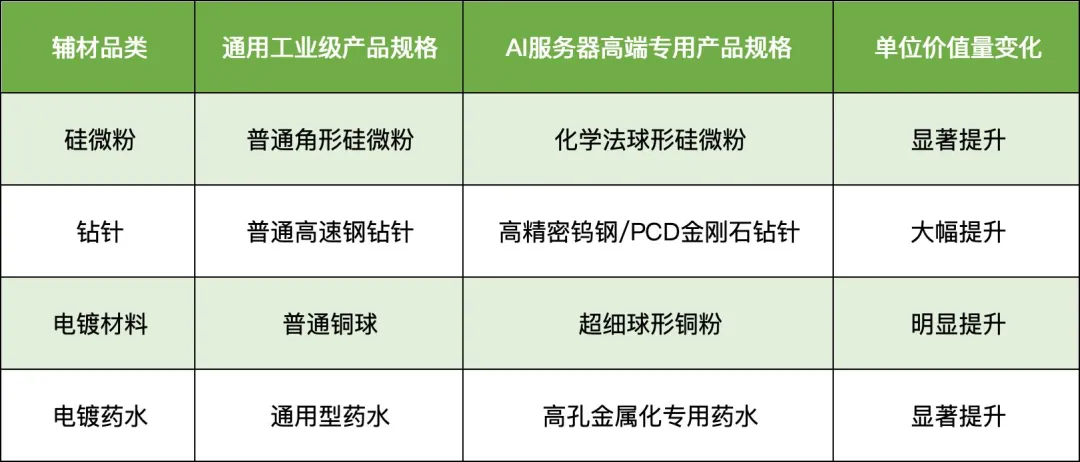

AI升级带来的不是10%-20%的成本微调，而是辅材单位价值量的几何级跃升。为了满足严苛的性能要求，普通工业级辅材已完全无法使用，必须全面替换为定制化的高端专用产品：
3. 需求呈现加速增长态势，产能扩张存在刚性周期
AI服务器出货量在2025-2027年将保持高速增长，同时单台AI服务器的PCB用量也较普通服务器提升了2-3倍。两者叠加，带动上游辅材需求呈现出“下游出货增长×单台用量提升×单位价值量增加”的复合增长态势。
但高端辅材的产能扩张并非一蹴而就。从技术研发、专用设备采购，到客户认证和批量供货，整个周期通常需要1.5-2.5年。且由于技术壁垒极高，全球范围内具备稳定量产高端AI用辅材能力的厂商数量非常有限，这就导致了供需关系在未来几年内将持续处于紧平衡状态。
二、五大核心辅材环节：技术升级驱动下的产业新变化
我们从技术壁垒、需求增长潜力和国产替代进程三个维度，对AI服务器PCB产业链中最核心的五大辅材环节进行梳理：
1. 化学法球形硅微粉：覆铜板性能升级的核心填料
硅微粉是覆铜板中用量最大的无机填料，主要作用是降低介电常数、控制热膨胀系数和提升板材刚性。
在M9/M10及以上级别的AI用覆铜板中，硅微粉的填充比例已从普通产品的20%左右提升至40%，且必须采用化学法制备的球形硅微粉（粒径要求50nm-1μm，纯度99.99%以上）。普通物理法生产的角形硅微粉由于球形度低、杂质含量高，已无法满足高频高速信号传输的要求。
目前，全球化学法球形硅微粉的产能主要集中在少数几家国际厂商手中，国内企业正在加速技术突破和产能建设。随着新一代AI服务器的大规模出货，该产品的市场需求将保持快速增长。
2. 高精密钻针：高多层PCB制造的“工业牙齿”
钻针是PCB钻孔工序中消耗量最大的耗材。AI PCB层数和厚径比的大幅提升，使得钻孔难度呈指数级增加，钻针的损耗速度也较普通PCB提升了3-5倍。
同时，为了保证微小通孔的加工精度和内壁光滑度，普通高速钢钻针已逐步被高精密钨钢钻针和PCD金刚石钻针所替代。其中，PCD金刚石钻针的使用寿命是普通钻针的数十倍，但价格也更高。
此前，全球高精密钻针市场主要由日系厂商主导。近年来，随着国内PCB产业的快速发展，本土钻针厂商的技术水平和产品质量不断提升，正在逐步进入头部PCB企业的供应链体系。
3. 超细铜粉：电镀工艺升级的必然选择
电镀是PCB制造的核心工序之一，其作用是在绝缘基材表面和通孔内壁沉积金属铜，实现电路导通。
随着AI PCB向HDI和IC载板方向升级，通孔直径越来越小，传统的铜球电镀工艺已无法满足微孔均匀填充的要求，正在全面向超细铜粉电镀工艺切换。
相比于铜球，超细铜粉具有更好的分散性和沉积均匀性，能够显著提升微孔电镀的良率。同时，超细铜粉的加工技术壁垒更高，产品附加值也远高于普通铜球。
4. 高端电镀药水：PCB良率的“隐形守护者”
电镀药水的配方直接决定了电镀层的厚度均匀性、附着力和导电性，是影响PCB孔金属化质量和最终良率的最关键因素之一。
长期以来，全球高端PCB电镀药水市场主要被欧美厂商垄断。近年来，为了保障供应链安全，国内头部PCB厂商开始主动导入国产药水供应商。目前，部分国产厂商的产品已在高多层板、HDI等领域实现了批量应用，国产替代进程正在加速。
5. 高端阻燃剂与助剂：满足更高的可靠性要求
AI服务器PCB长期处于高负荷、高温的工作环境中，对阻燃等级、耐热性和力学性能提出了更高的要求。
传统的溴系阻燃剂由于环保和性能限制，正在逐步被高端磷系阻燃剂所替代。同时，为了提升覆铜板的韧性和抗冲击性，CSR增韧剂等新型助剂的用量也在快速增长。
三、行业发展的关键观察点
对于关注AI产业链发展的读者来说，可以从以下几个方面持续观察PCB辅材行业的变化趋势：
1.需求端：重点关注新一代AI算力平台的出货节奏、全球头部PCB厂商的产能扩张计划以及覆铜板企业的订单情况
2.供给端：跟踪各环节核心企业的技术突破进展、新产能建设进度以及全球供应链的产能分配情况
3.国产替代：关注国内企业在高端产品领域的客户认证进度和批量供货比例，以及供应链自主可控政策的推进情况
四、行业发展的不确定性因素
1.全球AI服务器市场需求存在波动风险，若下游需求增速放缓，可能会导致上游辅材行业的增长不及预期
2.技术路线存在变更的可能性，例如若未来PCB向玻璃基板等新型基板技术过渡，可能会对现有辅材的需求结构产生影响
3.随着行业景气度提升，可能会有更多新进入者参与市场竞争，若产能扩张速度过快，可能会导致供需关系发生变化
AI算力革命是一场深刻的产业变革，它不仅改变了我们的生活和工作方式，也正在重塑整个电子信息产业链的格局。
在这场变革中，没有真正的“配角”，每一个看似微小的环节都可能成为决定产业发展方向的关键。PCB辅材产业的崛起，正是技术升级驱动产业价值重构的典型缩影。
未来，随着AI技术的不断进步和应用场景的持续拓展，那些拥有核心技术、能够持续进行产品创新、并积极参与全球供应链建设的企业，必将在行业发展中占据更加重要的地位。
