AI算力:七大芯片技术科普

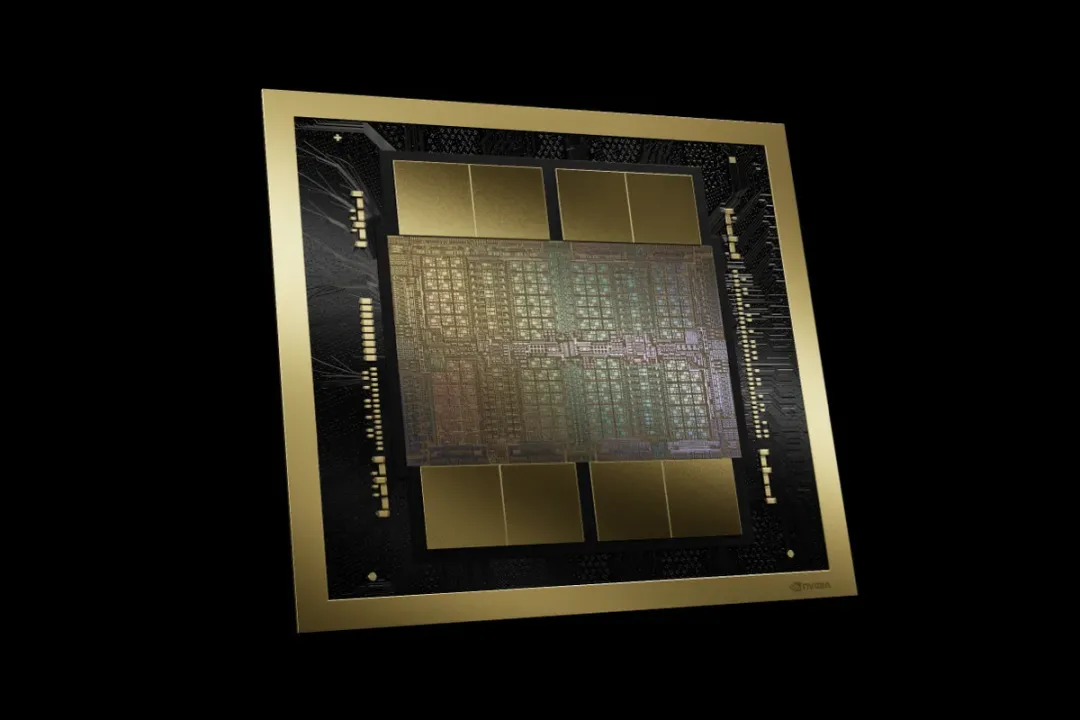

AI 训练如同算力演唱会，GPU 是核心主力，依靠海量计算核心的并行能力，承担大模型核心运算任务。

GPU 需搭配 HBM 显存、先进封装、高速互联、液冷散热协同工作，各部件分别保障数据供给、体积功耗、集群扩展与温控。

海外头部为英伟达、AMD、谷歌，国内昇腾、寒武纪等厂商奋起直追，该赛道比拼全栈系统综合实力。

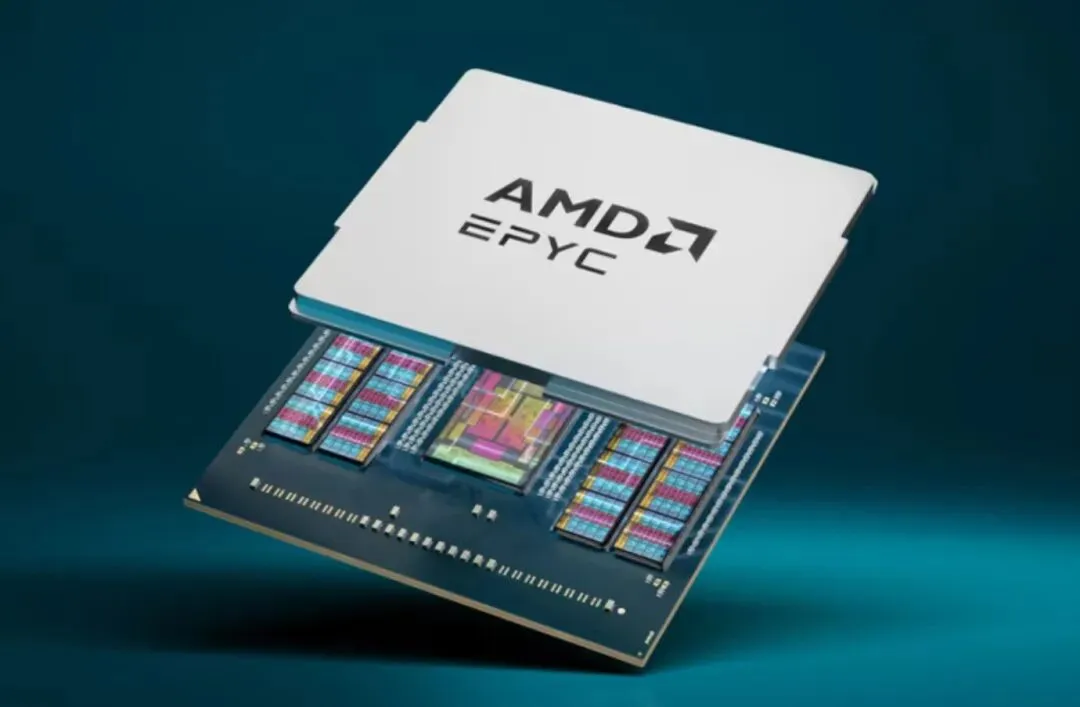

作为算力调度核心，负责统筹指挥，不侧重并行计算，主打逻辑处理与资源调度。

管控系统、分配硬件任务、处理异常、支撑各类业务，是 GPU 正常发挥性能的前提

应用场景广泛、生态成熟；海外主流为 Intel、AMD，国内鲲鹏、海光、飞腾、龙芯构建自主算力底座。

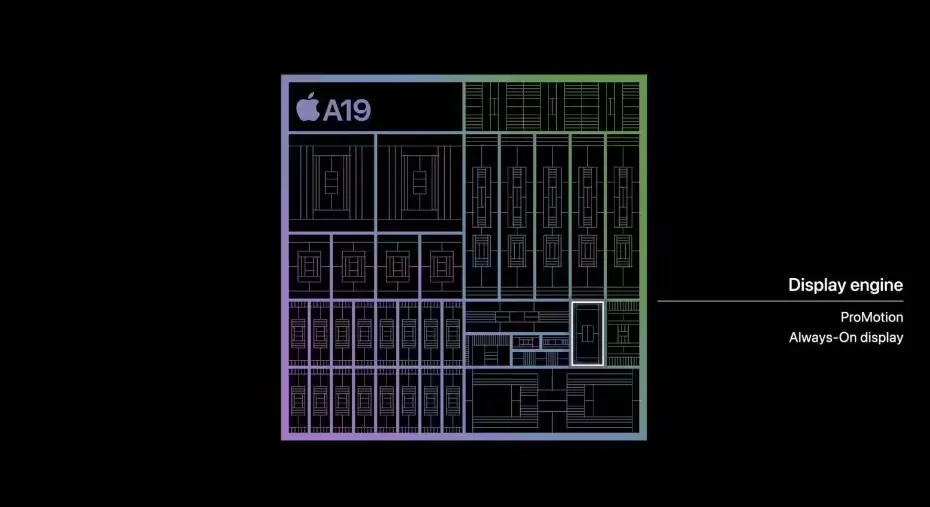

系统级芯片，集成 CPU、GPU、NPU 等各类模块，相当于单芯片集成小型整机。

主打高集成、低功耗，追求综合体验，广泛应用于手机、车载、智能硬件等设备。

研发难点是兼顾性能、功耗与成本；海外以苹果、高通等为主，国内华为海思、紫光展锐等稳步发展。

全称微控制单元，是全球出货量最大、最普及的芯片品类，堪称万物互联的 "末梢神经"。它本质是单芯片微型计算机，算力有限但极致追求高可靠、低功耗、强实时性，能在严苛环境下 7×24 小时稳定运行。

不参与复杂运算，专门执行 "感知信号 - 处理指令 - 驱动执行" 的闭环任务，承担所有设备最基础的底层控制。

车规级、工业级 MCU 技术壁垒极高，海外英飞凌、瑞萨、NXP、意法半导体四家占据全球 70% 以上市场份额。

全称功率半导体器件，是电子系统的 "能量心脏" 与 AI 算力的 "稳电基石"。它不执行任何逻辑或 AI 运算，唯一核心功能是高效转换电压、精准控制电流、驱动大功率负载。

承担所有电子设备的能量管理任务，是算力与电力之间的桥梁。在 AI 数据中心，它为服务器、GPU 集群提供稳定高效的供电，电源效率每提升 1%，一个万卡 AI 集群每年可节省数百万元电费；

传统硅基功率半导体市场长期由英飞凌、安森美、意法半导体、东芝等海外厂商主导。第三代半导体（宽禁带半导体）带来技术革命：SiC 碳化硅耐高压、耐高温、开关损耗低，是新能源汽车与大功率储能的首选；

数据中心互连芯片是连接数千张 GPU 的 "高速路网总工程师"，也是决定 AI 集群实际算力输出的核心瓶颈。

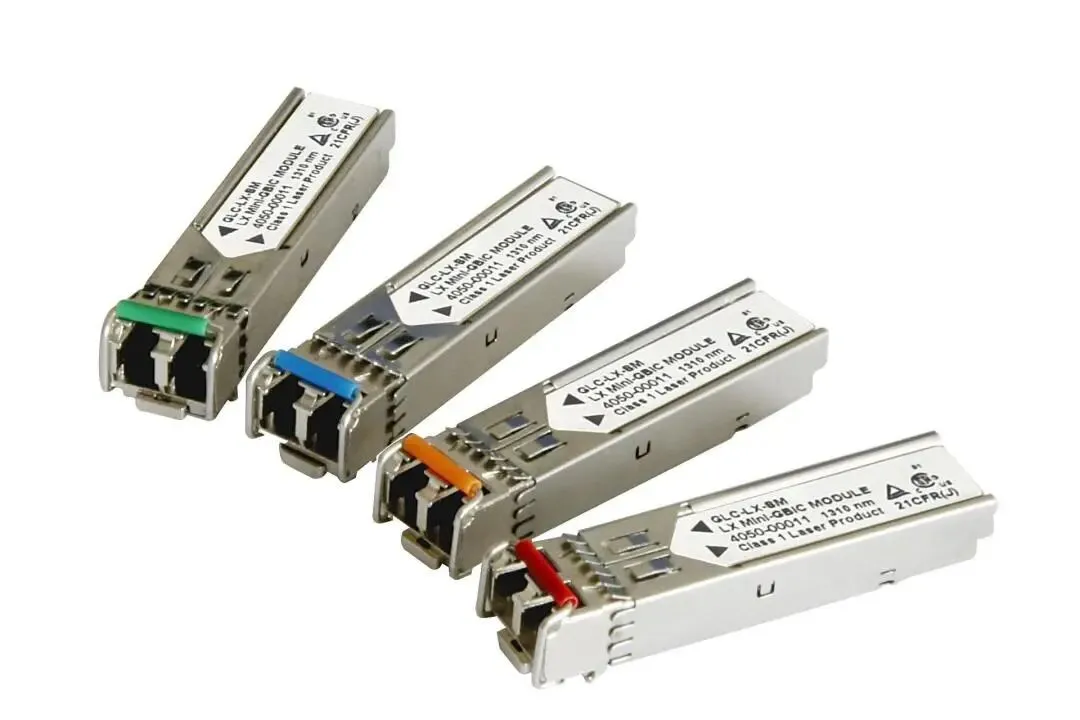

各组件协同构建 AI 算力的 "高速公路"：交换芯片提供高吞吐、低时延的万级端口互联，搭建集群骨干网络；NIC 网卡实现服务器与网络的高速接入；DPU 卸载网络、存储、安全等通用任务，大幅释放 CPU 算力；光模块 / 光 DSP 完成电光信号转换，支撑远距离、高带宽传输。

高端交换芯片、企业级 NIC 和 DPU 市场长期被博通、英伟达、英特尔等海外厂商垄断。中国在光模块、光器件领域拥有全球绝对领先优势。

存储芯片是 AI 算力的 "数据粮仓"，已从传统电子系统的配角跃升为大模型时代的核心性能瓶颈。

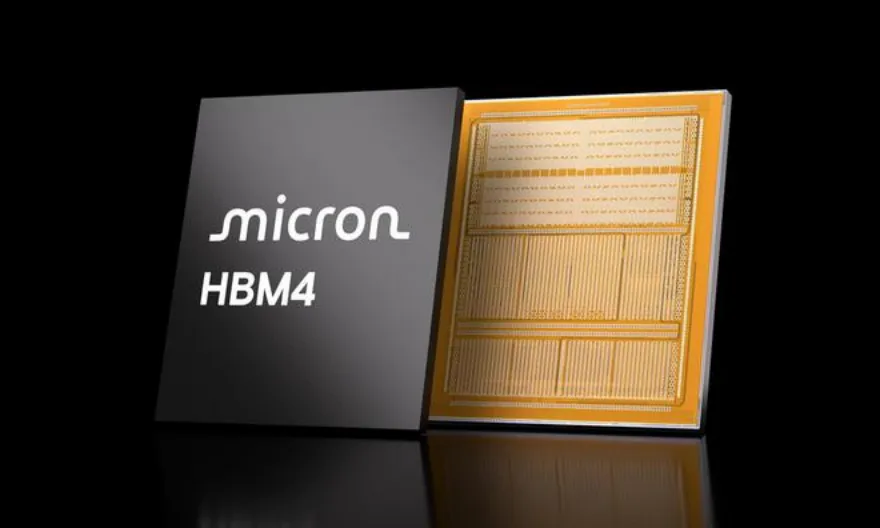

·HBM：GPU 贴身显存，带宽最高，供数主力

·DRAM：运行内存，临时存数据

·NAND Flash：长期存海量数据，SSD 核心

·SRAM：芯片内部最快缓存

·NOR Flash：存固件、开机启动代码

全球高端存储市场长期呈现寡头垄断格局：HBM 领域三星、SK 海力士两家韩系厂商占据全球 95% 以上市场份额，美光也在加速追赶；
