过去两年，市场对AI产业链的关注主要集中在GPU、HBM、高速铜缆、光模块等方向。但如果把视角再往上游延伸，一个正在孕育中的新赛道已经开始进入产业化前夜——玻璃基板。
它并不是一个新材料，却可能成为后摩尔时代最重要的封装底座之一。
随着AI芯片尺寸越来越大、功耗越来越高、HBM堆叠越来越复杂，传统封装方案正在逼近物理极限。先进封装已经从“锦上添花”变成“不可或缺”，而玻璃基板则成为解决下一代封装瓶颈的重要技术路径。
AI推动先进封装进入黄金时代
过去几十年，半导体行业主要依靠制程微缩提升性能。
但如今台积电已经推进到2nm节点，继续缩小晶体管尺寸的难度和成本急剧提升。行业开始从“拼制程”转向“拼封装”。
先进封装通过将GPU、CPU、HBM等不同芯粒进行异构集成，在不依赖更先进制程的情况下提升算力和能效，成为后摩尔时代的重要突破口。
根据Yole数据，2024年全球先进封装市场规模约460亿美元，到2030年有望超过794亿美元，年复合增长率达到9.5%。其中AI服务器最核心的2.5D、3D封装市场增速更高，未来几年将保持接近20%的增长。
而目前AI芯片主流采用的CoWoS封装已经出现明显产能瓶颈。
台积电虽然持续扩产，但依然难以满足英伟达、AMD、谷歌、亚马逊等客户需求。先进封装已经成为限制AI产业发展的关键环节之一。
玻璃基板为什么重要？
当前先进封装主要使用有机载板和硅中介层。但随着AI芯片尺寸越来越大，传统材料开始暴露问题。
最核心的问题是翘曲。硅芯片热膨胀系数约为2.7ppm/℃，而传统有机基板达到16ppm/℃左右，两者差异过大，在高温工作状态下容易产生变形，导致封装良率下降。

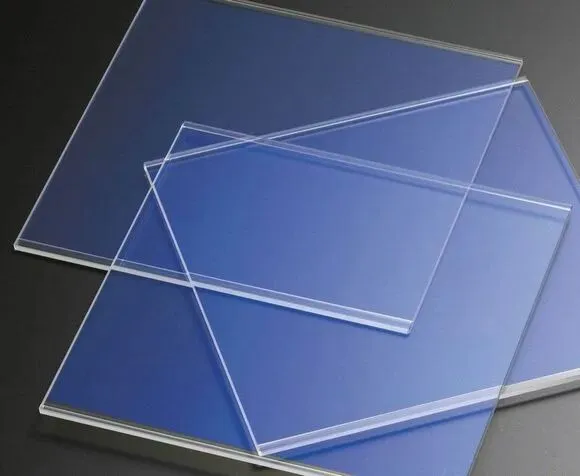

玻璃基板恰好解决这一问题。
其热膨胀系数约3.8ppm/℃，与硅极其接近，同时具备更高平整度、更低介电损耗、更好的绝缘性能和更强机械强度。
简单理解：硅太贵、面积太小；有机材料便宜但容易翘曲；玻璃则兼顾了两者优势。
因此被产业界视为下一代封装材料的重要候选方案。
台积电、英特尔、苹果全面下注
真正值得关注的不是技术，而是产业巨头的选择。目前全球主要半导体公司几乎全部进入玻璃基板赛道。
英特尔最激进。
公司已经公开展示玻璃基板样品，并计划在2026-2030年期间逐步实现商业化量产。
台积电则正在推进CoPoS技术。
CoPoS本质上是CoWoS的升级版，将传统圆形晶圆变成大尺寸矩形面板，通过玻璃基板取代硅中介层，大幅提高面积利用率和封装产出效率。
按照测算，未来超大尺寸面板的单位产出能力可达到12英寸晶圆的4-8倍。
苹果也已经开始测试用于AI服务器芯片的玻璃基板方案。
行业普遍认为：2026年有望成为玻璃基板商业化元年；2028年前后进入规模放量阶段。
未来不只是先进封装
市场容易把玻璃基板理解为先进封装概念。
实际上，它未来还有三个更大的应用方向。
第一是CoPoS。
未来替代部分硅中介层和ABF载板。
第二是CPO光电共封装。
随着AI集群向百万卡演进，铜互联逐渐成为瓶颈。
玻璃基板可以集成光波导与TGV结构，实现更高密度、更低损耗的光互连。
第三是6G射频。
6G时代将进入太赫兹频段，对介电损耗要求极高。
玻璃基板具备天然优势，未来有望成为高频射频器件的重要载体。
谁最受益？
从产业链看，玻璃基板主要包括原材料、设备、制造三大环节。
材料端
核心是玻璃原片。目前主要由康宁、肖特等海外企业垄断。
国内重点关注：
戈碧迦：公司半导体载板玻璃已经通过部分头部客户验证，并开始小批量销售，是国产替代的重要代表。
凯盛科技：持续推进TGV玻璃材料研发。
设备端
玻璃基板最大的工艺壁垒是TGV（玻璃通孔）。其中激光打孔、PVD镀膜、电镀填孔最关键。
重点公司包括：
帝尔激光，重点布局TGV激光微孔设备。
大族激光，激光打孔核心参与者。
德龙激光，受益于玻璃通孔加工需求增长。
天承科技，国内少数实现TGV电镀液国产替代企业。
江化微，布局TGV蚀刻与湿电子化学品。
制造端
这是未来弹性最大的环节。
沃格光电：全球少数掌握TGV全制程能力企业之一，拥有年产10万平方米玻璃基板产线，已开始光模块、CPO及先进封装领域送样验证。
京东方：大陆首家由显示面板向玻璃基封装载板转型的龙头企业，中试线已启动建设，并与康宁建立战略合作。
我的判断是：玻璃基板不会像HBM那样短期爆发，但它极有可能成为未来3-5年先进封装最重要的增量方向之一。
产业逻辑非常清晰：
AI芯片越来越大 → CoWoS产能不足 → CoPoS加速导入 → 玻璃基板成为核心载体。
如果说HBM解决的是“存储瓶颈”，那么玻璃基板解决的是“封装瓶颈”。
而每一次半导体产业链的大升级，最终受益最大的往往不是终端产品，而是那些掌握底层材料和关键工艺的企业。
玻璃基板，正在从实验室走向产业化。未来两三年，或许就是这一轮国产替代最值得跟踪的新方向之一。
