彩钢瓦屋面光伏支架安装全流程实操指南

一、彩钢瓦瓦型分类与安装方式

1.1 角驰型彩钢瓦

【结构特点】波峰处有特殊角驰结构，提供天然咬合受力点

【推荐固定方式】专用铝合金夹具（非穿透式）

【安装要点】

夹具卡在瓦楞波峰上
紧固螺栓使之与彩钢瓦牢固连接

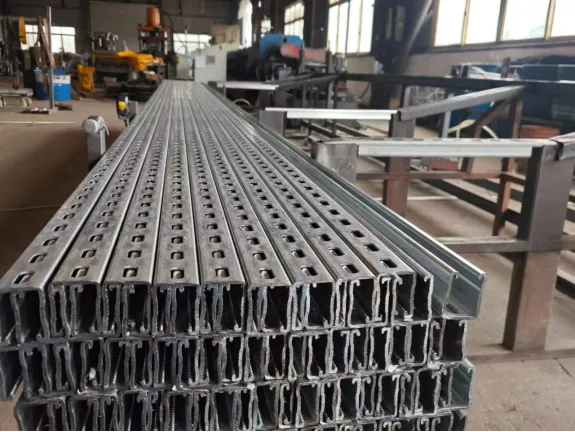

将导轨固定在夹具上
用压块将光伏组件锁定在导轨上

【防水要求】无需防水处理（不破坏屋面结构）

1.2 直立锁边型彩钢瓦

【结构特点】瓦楞接缝呈直立状态并相互锁扣

【推荐固定方式】专用直立锁边夹具（非穿透式）

【安装要点】

夹具固定在瓦楞波峰锁边处
导轨和组件依次就位
按设计扭矩紧固螺栓

【防水要求】无需防水处理（不破坏屋面结构）

1.3 梯型彩钢瓦

【结构特点】波峰截面呈简单梯形，无复杂咬合结构

【推荐固定方式】自攻螺钉穿透式固定

【安装要点】

自攻螺钉穿透彩钢瓦
支架底座固定到下方屋面檩条上
加装EPDM橡胶垫
每个螺钉孔处打耐候结构硅胶

【防水要求】双重防水措施：

EPDM橡胶垫密封
耐候结构硅胶封堵
防水寿命可达10年以上

二、安装全流程步骤

【阶段一】前期准备

步骤1：瓦型识别与分类

准确识别屋面彩钢瓦类型：角驰型/ 直立锁边型 / 梯型

步骤2：屋面承载力复核

新增荷载必须≤屋面原设计活荷载，参考标准：GB 50009《建筑结构荷载规范》

步骤3：材料进场检验

夹具、导轨、螺栓等配件规格必须符合设计要求

【阶段二】现场施工

步骤4：夹具试装验证

现场选取不少于3个区域进行夹具试装，确认屋面板未发生较大变形且支架平整顺直

步骤5：大面积安装施工

铺设临时施工走道或栈道，避免施工人员和材料直接踩踏彩钢瓦屋面板

步骤6：防水处理（梯型瓦专用）

严格执行EPDM橡胶垫+耐候硅胶双重防护措施

【阶段三】验收交付

步骤7：整体检查验收

螺栓扭矩复核、支架平整度检查、防水措施到位确认

三、材料质量要求

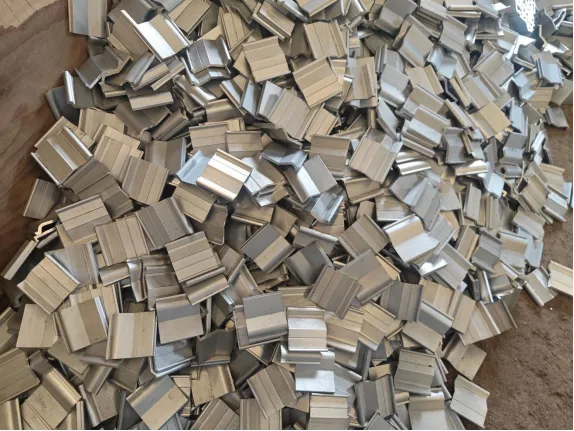

3.1 光伏夹具

【材质要求】铝合金6063-T5 / 6005-T5

【表面处理】阳极氧化

【质量标准】氧化膜平均厚度≥15μm，户外使用寿命≥25年

3.2 高强度夹具

【材质要求】304不锈钢 / 热浸镀锌碳钢

【表面处理】钝化处理/ 热浸锌

【质量标准】抗拉拔试验合格，与彩钢瓦瓦型完全匹配

3.3 连接螺栓

【材质要求】304不锈钢

【表面处理】钝化处理

【质量标准】防腐蚀、防锈蚀，按设计扭矩紧固

3.4 压块组件

【材质要求】铝合金/ 不锈钢

【表面处理】阳极氧化/ 钝化处理

【质量标准】夹紧力均匀，组件无损伤

3.5 防水配件

【材质要求】EPDM橡胶垫

【质量标准】耐老化、耐候性好，配套耐候结构硅胶使用

四、施工关键注意事项

4.1 施工防护（重要性：★★★★★）

铺设临时施工走道或栈道，禁止施工人员和材料直接踩踏彩钢瓦屋面板，防止屋面板变形、密封胶脱开而漏水

4.2 防水处理（重要性：★★★★★）

执行两道防水防线：夹具安装前应对安装结合面刷防水涂料；夹具安装完成后再次涂刷防水涂料，形成双重防护

4.3 通风散热（重要性：★★★★☆）

光伏组件应与屋面保持150~200mm的架空距离，以保证光伏系统良好的通风散热条件，延长组件使用寿命

4.4 螺栓紧固（重要性：★★★★★）

所有连接螺栓应按设计扭矩紧固，安装完成后进行逐一复核，防止因振动导致松动

4.5 设施避让（重要性：★★★★☆）

安装时注意避开屋顶天沟、排烟口、通风管等已有设施，预留足够的运维通道

4.6 质量验证（重要性：★★★★★）

大批量采购夹具之前，应对样品做抗拉拔试验，满足要求后方可大批量供货；正式大面积安装前必须进行现场试装验证

五、荷载参数参考

5.1 组件+支架自重

参数值：0.2~0.35 kN/㎡，约合20~35 kg/㎡

5.2 夹具固定新增荷载

参数值：约0.15 kN/㎡（顺屋面坡度平铺安装工况）

5.3 施工荷载

参数值：约0.5 kN/㎡（人员及材料临时荷载）

5.4 参考标准

GB 50009《建筑结构荷载规范》，所有项目必须进行专业验算
