没有云、没有网关、没有App:在RP2040+W5500上裸跑HTTPS

在 W55RP20（RP2040 + W5500）上，一颗芯片就跑起了 TLS 1.2 的 HTTPS 服务器——打开浏览器、点一下开发板的引脚图，就能实时控制 GPIO、PWM、ADC、I2C、SPI。没有云、没有网关、也没有配套 App。

项目原文：https://www.hackster.io/tjr0927/running-a-full-https-server-on-a-2-chip-rp2040-w5500-6930fb

做嵌入式设备的联网控制，常见路径是这样的：

设备 → 网关 → 云（MQTT/REST）→ 手机 App

链路一大堆中转，要开账号、要配置，而且一旦断网，你连放在自己桌上的板子都摸不到。

作者 Lihan 想砍掉整条链路，于是提出了一个问题：

在一颗本身就内置以太网的 2 美元芯片上，我能不能直接从浏览器戳这块板子——不走云、还要走 HTTPS？

目标很明确：让设备自己成为服务器，同一网络下的浏览器直接访问 https://<设备IP>/ 就能切换引脚。零数据外流，零外部服务依赖。麻烦也正是从"坚持要 HTTPS 而不是普通 HTTP"的那一刻开始的。

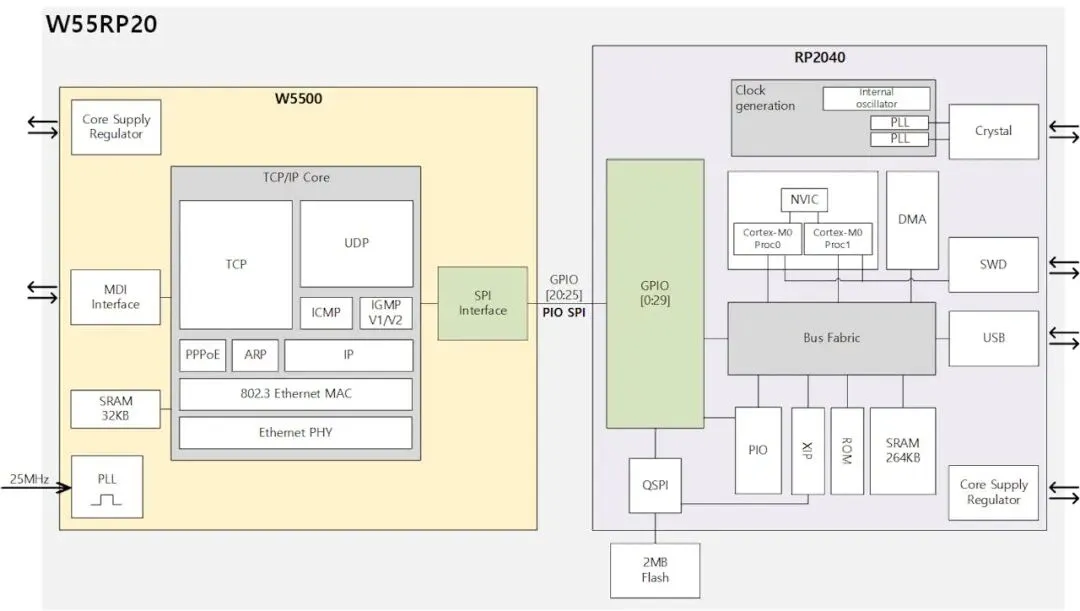

W55RP20 是 WIZnet 的一颗芯片，它把树莓派的 RP2040（双核 Arm Cortex-M0+，264 KB SRAM）和 WIZnet 的硬件化 TCP/IP 以太网控制器 W5500 封装进了一个 SiP 单封装里。

关键在 W5500。通常 MCU 做以太网要跑 lwIP 这类软件 TCP/IP 协议栈；而 W5500 直接用芯片内部的硬件逻辑处理 TCP/UDP/IP/以太网（硬件化 TCP/IP），MCU 只需通过 SPI 对 socket 读写数据即可。这让代码更简单，也省掉了软件协议栈会吃掉的 RAM 和算力——对这种 RAM 紧张的 TLS 任务来说尤为重要。

因为两者在同一颗芯片上，MCU + 以太网 + 安全 Web 服务器就此收敛成一个元件。这也是项目敢说"一颗约 2 美元芯片"的底气。

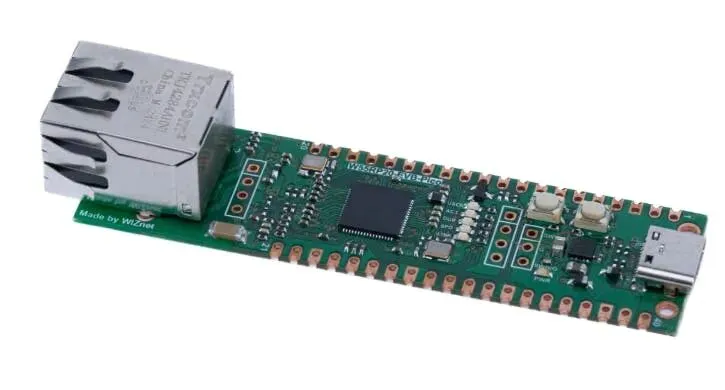

作者实际用的是 WIZnet 的评估板 W55RP20-EVB-Pico：把 W55RP20 做成树莓派 Pico 的形态，并加了 RJ45 网口——USB 烧录固件、插上网线，就上线了，不用再额外接以太网 PHY 或模块。

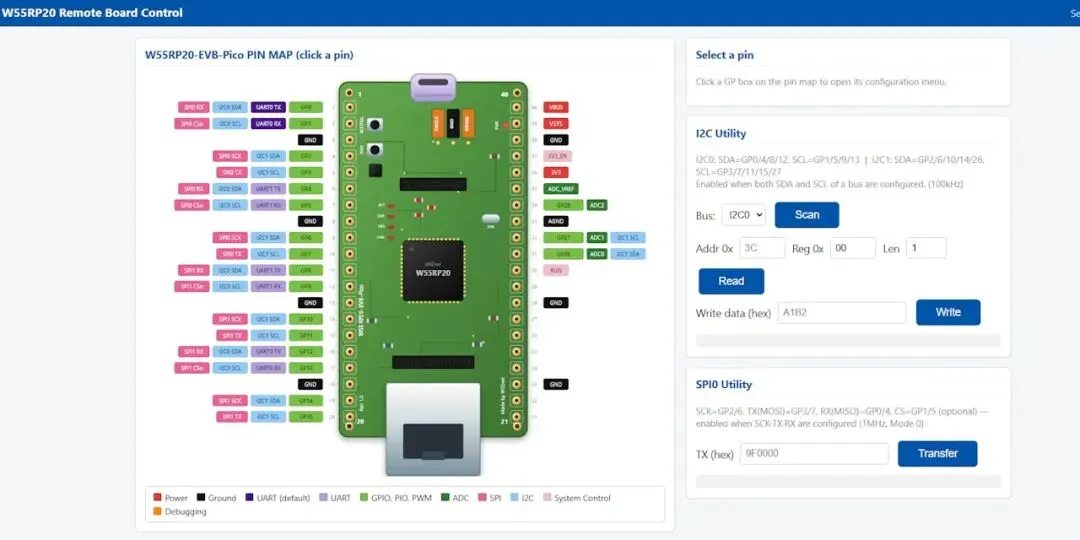

一个跑在 W55RP20-EVB-Pico 上、带登录认证的 HTTPS 服务器。连上之后，板子的引脚图会以 SVG 画出来，点一个引脚就能选择它的用途。

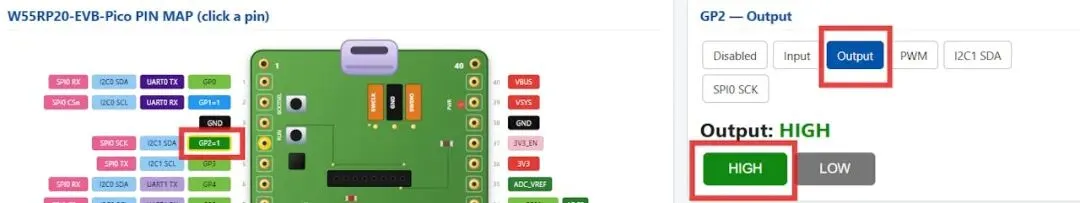

• 交互式引脚图 UI：点击板图上的引脚 → 弹出配置面板。输入和 ADC 数值会自动轮询，所以这张引脚图同时也是一块实时状态显示屏。
• 每个引脚的外设功能：
• 数字输入（上拉/下拉）/ 输出（HIGH·LOW）
• PWM（频率 + 占空比）
• ADC（原始值 + 电压 + 条形图），GP26–28
• I2C（总线扫描 / 寄存器读写）
• SPI（十六进制传输）
• 可控引脚：GP0–GP15、GP26–GP28
• 登录认证：密码以 SHA-256 哈希存储在 flash 中，会话 cookie（HttpOnly + Secure + SameSite），30 分钟超时，最多 5 个账号。

把 mbedTLS 丢到 RP2040 上、随手写个 HTTPS 服务器——它能跑，但慢到没法用。

问题出在握手。浏览器默认会选 ECDHE-RSA 这类加密套件，而 RP2040 没有 EC（椭圆曲线）运算的硬件加速器，全靠软件算。结果一次握手要好几秒。每打开一个页面、每按一次引脚都要卡上几秒——这连演示都做不下去。

于是作者从三方面削减握手成本：

1. 只用 Static-RSA 加密套件：把服务器可协商的套件限制在 TLS_RSA_WITH_AES_128_GCM_SHA256 这一族。彻底把 EC 密钥交换排除在外，也就移除了最耗时的软件 EC 运算。

2. HTTP keep-alive：即便如此，首次握手仍要约 2.2 秒——这基本就是 200 MHz 下软件 RSA-2048 的下限。所以首次连接付一次代价，之后复用这条连接。后续的每次页面加载、引脚切换、状态轮询都走同一条连接，不再重新握手，体感速度完全不同。

3. 调优 TLS 记录缓冲区：三个 socket 同时在跑时 RAM 很紧。作者把 TLS 记录缓冲区设为 IN 2 KB / OUT 8 KB，让响应控制在几个记录之内，同时省下 RAM。

说白了：不是"MCU 上的 HTTPS 慢"，而是"随手写的实现慢"。控制好协商、复用好连接，2 美元芯片也能跑出可用的 HTTPS。

实际体感是：第一次连接有约 2 秒的停顿（那是握手），之后页面切换、引脚操作都是秒响应。用户唯一能感觉到的"慢"，就只有开头那一次。

作者的下一步：加一张 ECDSA P-256 证书，把首次握手从约 2.2 秒压到几百毫秒。

Browser ──HTTPS(443)──▶ mbedTLS handshake                            └─ session-cookie auth                                 ├─ GET  /            → board UI (HTML embedded in firmware)                                 ├─ GET  /api/pins    → pin-state JSON (polled)                                 ├─ POST /api/pin     → set pin mode / value                                 └─ POST /api/i2c|spi → bus transactions

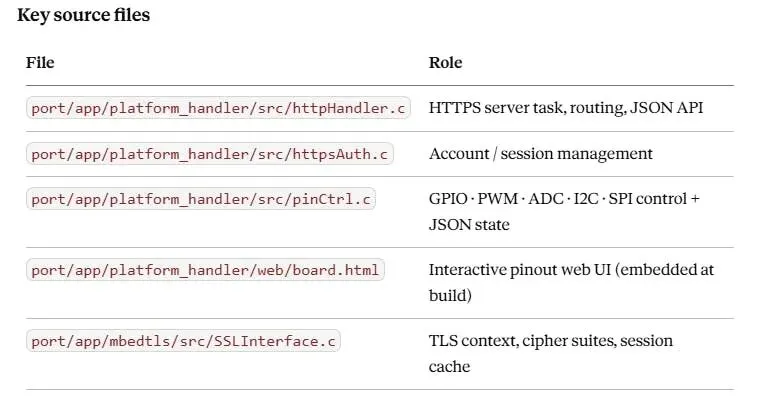

网页本身写成一个普通的 board.html，再由 CMake 构建步骤把它转换成 C 字节数组（board_page.h）编进固件——也就是说，没有文件系统，网页本身就是固件的一部分。

固件跑在 FreeRTOS 上，由一个任务驱动 HTTPS 服务器，横跨三个 W5500 socket（最多三路并发连接）。

服务器按用途拆成了若干页面（路由）。刚烧录的板子里一个账号都没有，所以首次流程是这样的：

1. 第一次访问板子（/）时没有账号，会被带到 /setup（创建第一个账号）。

2. 在这里你自己设定第一个管理员账号的 ID 和密码。
3. 为防止任何人都能创建账号，你还要输入一个"创建密码"。Demo 默认是 w55rp20，正式使用必须修改（见下文安全部分）。
4. 账号建好后，在 /login 用该 ID/密码登录，之后就在 / 控制板子。
5. 运行中增删账号在 /account 进行（最多 5 个）。

你输入的密码会立即用 SHA-256 哈希并存进 flash，明文不会留在任何地方。

安全做到了什么程度

虽然是 demo，但作者不想让它停留在玩具级别，基本功都到位了：

• 密码绝不明文存储——以 SHA-256 哈希存于 flash；
• 会话 cookie 使用 HttpOnly + Secure + SameSite，30 分钟超时；
• 创建账号需要单独的"创建密码"（demo 默认 w55rp20）。要修改它，只需编辑 httpsAuth.h 里的字符串 HTTPS_CREATION_PASSWORD 后重新编译；它在运行时用 SHA-256 哈希，所以没有可被替换的预计算哈希。

⚠️ 作者也坦白：当前版本用的是自签名 demo 证书，所以浏览器首次访问会弹安全警告（这是预期内的）。私钥不会提交进仓库。正式使用需要自己生成并嵌入证书/密钥，方法在 cert_work/README.md 里。

⚠️ 这是一个开发中的项目，部分功能可能不完整或不稳定。作者表示不会就这样把它直接挂到公网上。

这是一个 Raspberry Pi Pico SDK（CMake）项目：

git clone --recurse-submodules https://github.com/seok930927/W55RP20-Web-Board-Control.gitcd W55RP20-Web-Board-Controlcmake -B buildcmake --build build

把生成的 UF2/ELF 烧录到 W55RP20-EVB-Pico，接上以太网，在浏览器打开 https://<设备IP>/ 即可。

硬件

• W55RP20-EVB-Pico（RP2040 + W5500 单 SiP）
• 以太网连接
• 任意你想驱动的 I2C / SPI 外设（可选）

软件 / 框架

• Raspberry Pi Pico SDK（CMake）
• FreeRTOS
• mbedTLS（TLS 1.2）
• WIZnet ioLibrary

代码仓库：https://github.com/seok930927/W55RP20-Web-Board-Control （Apache-2.0）

由于它的本质是"在 W55RP20 上做一套安全 Web + 引脚控制"的基座，同一套骨架可以朝几个方向延伸：

• 传感器网关——不再控制引脚，而是读取温湿度/电流等传感器并通过 Web/网络推送出去（仓库里有工作草案 SENSOR_GATEWAY_WORK_PLAN.md）。
• SNMP agent——在同一块板子上加上 SNMP，标准 NMS（网管系统）就能直接监控这台设备（仓库含 SNMP_AGENT_WORK_PLAN.md 及一份 ioLibrary SNMP 补丁）。
• 工业远程 I/O 面板——通过内网浏览器，安全地（HTTPS + 登录）巡检和控制现场设备的数字/模拟 I/O。
• S2E 配置 Web UI——把串口转以太网转换器的设置，通过同一套安全 Web 界面暴露出来。

核心思路是：TLS 优化和认证骨架只做一次，上面叠什么都能直接复用。

如果说这个项目说明了一件事，那就是："完整的 HTTPS 服务器"不再是树莓派那类 Linux 板子的专利。哪怕是一颗集成了以太网的约 2 美元 MCU，只要做对几个决定——控制好协商、复用好连接——你就能得到一个可用、安全的 Web 界面，而且一行云代码都不用写。

下一步：用 ECDSA 证书缩短首次握手，并加入更多外设类型。
