费米能级上移/下移以哪条能量轴为参照
费米能级 EF对应固体中的电子化学势。上移或下移必须附着在一条能量轴上：真空能级 Evac、导带底 EC、价带顶 EV、外电路电势或谱仪零点。以真空能级为参照，EF 上移使 Evac-EF 缩短，材料表面功函数降低；以带边为参照，EF 上移对应它靠近导带底。
能带图的纵轴若按电子能量向上，较高的 EF 表示电子化学势升高；电化学电位坐标的方向与电子能量相反。分析“上移/下移”时，零点、纵轴方向和比较对象决定物理含义。真空能级参照回答表面逸出电子的能量差，带边参照回答导带电子和价带空穴的占据状态。

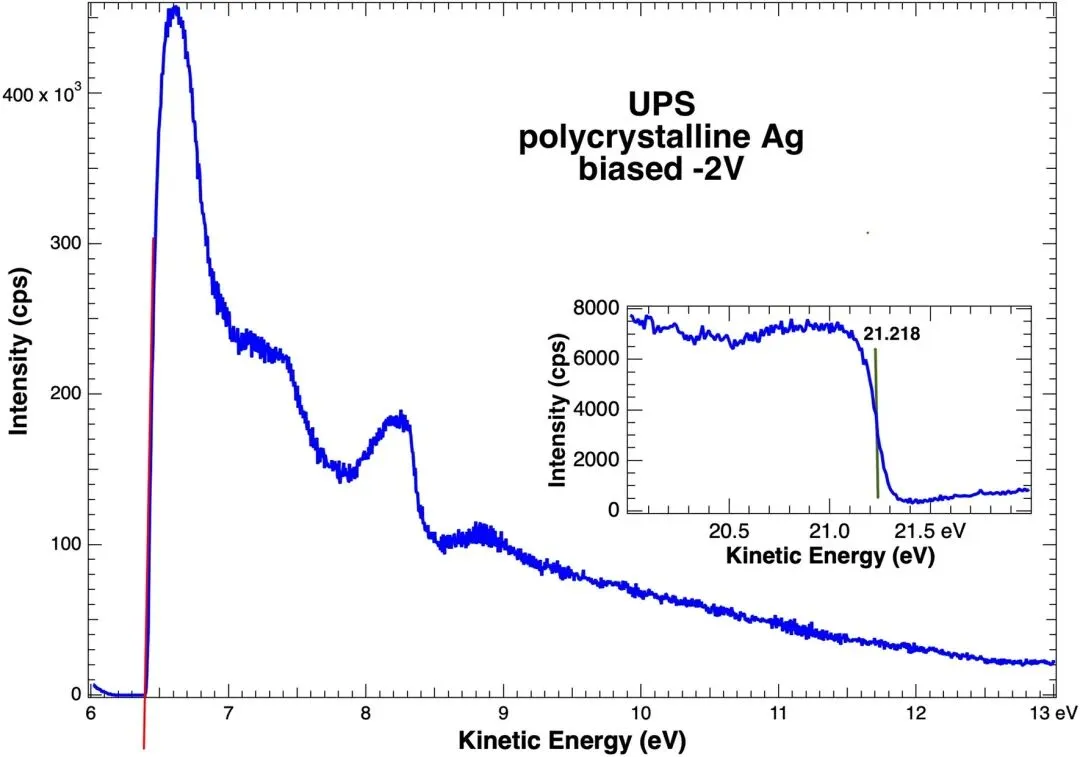

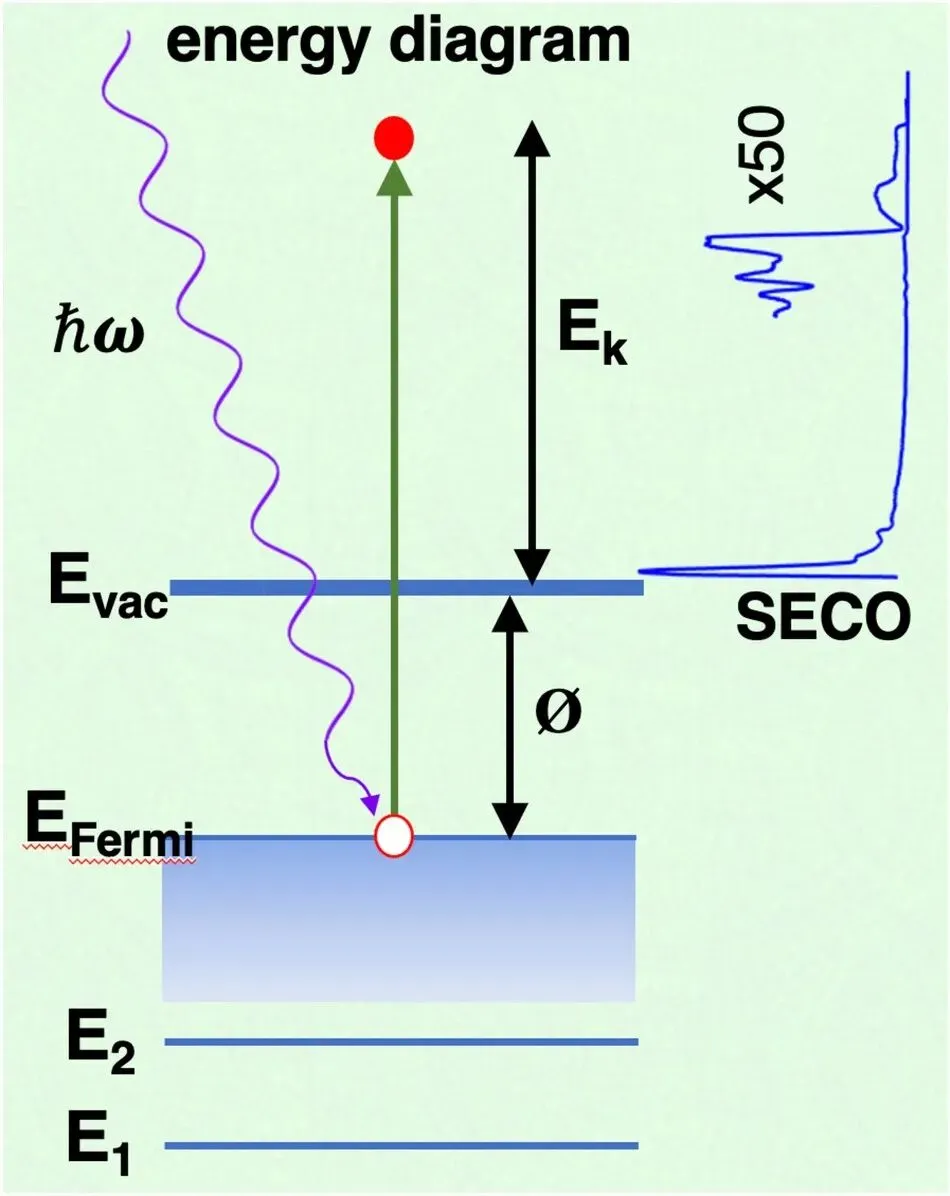

UPS 中的二次电子截止边 SECO 给出低动能端，Fermi edge 定出谱仪里的 EF。当 EF 靠近 Evac，功函数 φ=Evac-EF 变小；当 EF 远离 Evac，功函数增大。表面偶极、吸附层和差分充电都会改变 SECO 位置，UPS 读到的是表面电子逸出能。
同一条移动方向在不同参照下对应不同状态。相对 Evac 的上移连到低功函数和电子逸出能下降，相对 EC 的上移连到导带电子占据增加，相对外加偏压的移动连到电势降和界面电场。费米能级移动、带边移动和谱峰移动分别对应电子化学势、局部电势和测试坐标漂移。
材料报告中的 EF 还会使用不同零点。DFT 能带图常把 EF 设为 0 eV，能带相对它上下分布；UPS 和 Kelvin probe 使用真空能级参照；Mott-Schottky 分析常给出平带电位。同一材料在三类坐标中出现不同数值，并未对应三种独立电子态变化，而是零点选择发生变化。各坐标换算到同一参照后，带边距离、功函数和表面电势才能互相匹配。
靠近导带或价带时对应哪些材料状态？
带边距离对应载流子类型
半导体中，EF 与 EC、EV 的距离控制载流子统计。EF 靠近 EC，导带附近可占据电子增多，材料呈n 型或电子主导状态；EF 靠近 EV，价带空态增多，材料呈p 型或空穴主导状态。EF 位于导带内部时，材料具有简并半导体特征，电阻和霍尔信号更接近金属态响应。
“EF 上移”与电子浓度升高之间有明确前提：带边位置作为比较基准保持不变。施主掺杂、氧空位、还原处理和电子注入都会增加导带附近电子填充，使EF 到 EC 的能量差缩小。若谱峰整体平移来自样品充电或局部电势变化，载流子浓度并未按同一比例改变。

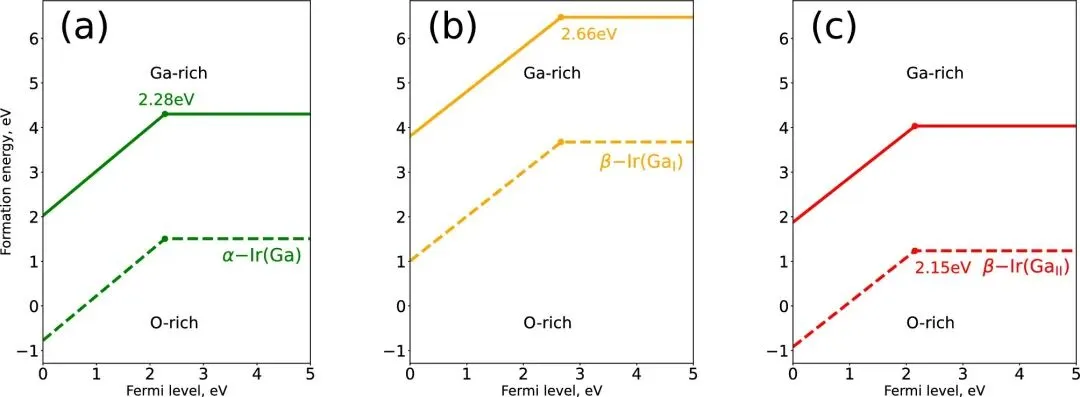

缺陷形成能图把 EF 放在价带顶到导带底之间扫描。曲线斜率对应缺陷电荷态，交点对应电荷态转变能级；EF 上移时，施主型、受主型和补偿缺陷的形成能以不同方向变化。EF 下移时，受主态、空穴补偿和深能级俘获获得更高权重。
带边参照下的上移通常伴随施主活化、电子富集、较低电阻和较小电子注入势垒；下移则伴随受主活化、空穴富集、电子耗尽和较高电子注入门槛。深能级会钉扎 EF，掺杂浓度继续增加时，新增载流子被补偿缺陷或陷阱态消耗。
载流子浓度还受温度和态密度影响。轻掺杂半导体在低温下发生施主或受主冻结，EF 靠近杂质能级；温度升高后，电子或空穴热激发增强，EF 向本征位置移动。窄带隙材料、重掺杂氧化物和二维半导体中，有效态密度、缺陷态密度和界面电荷会一起改变 EF 的带隙坐标。
上移对应哪些电子占据和表面富集状态
电子富集怎样改变导带占据？
EF 上移对应电子化学势升高。施主掺杂、氧空位、还原气氛、栅压注入和金属接触都能提高电子填充。带边参照下，EF 贴近 EC 后，电子占据浅施主能级或导带态，宏观信号表现为电导增加、n 型载流子浓度升高、霍尔系数偏向电子型。这类变化多出现在 n 型氧化物和还原处理样品中。
表面参照下的上移会降低功函数。给电子吸附物、还原表面和浅施主缺陷提升表面电子化学势，KPFM 或 Kelvin probe 可记录表面接触电势差变化，UPS 的截止边移动则给出功函数变化。功函数降低、平带电位负移和 n 型载流子增加同时出现时，表面处于电子富集状态。

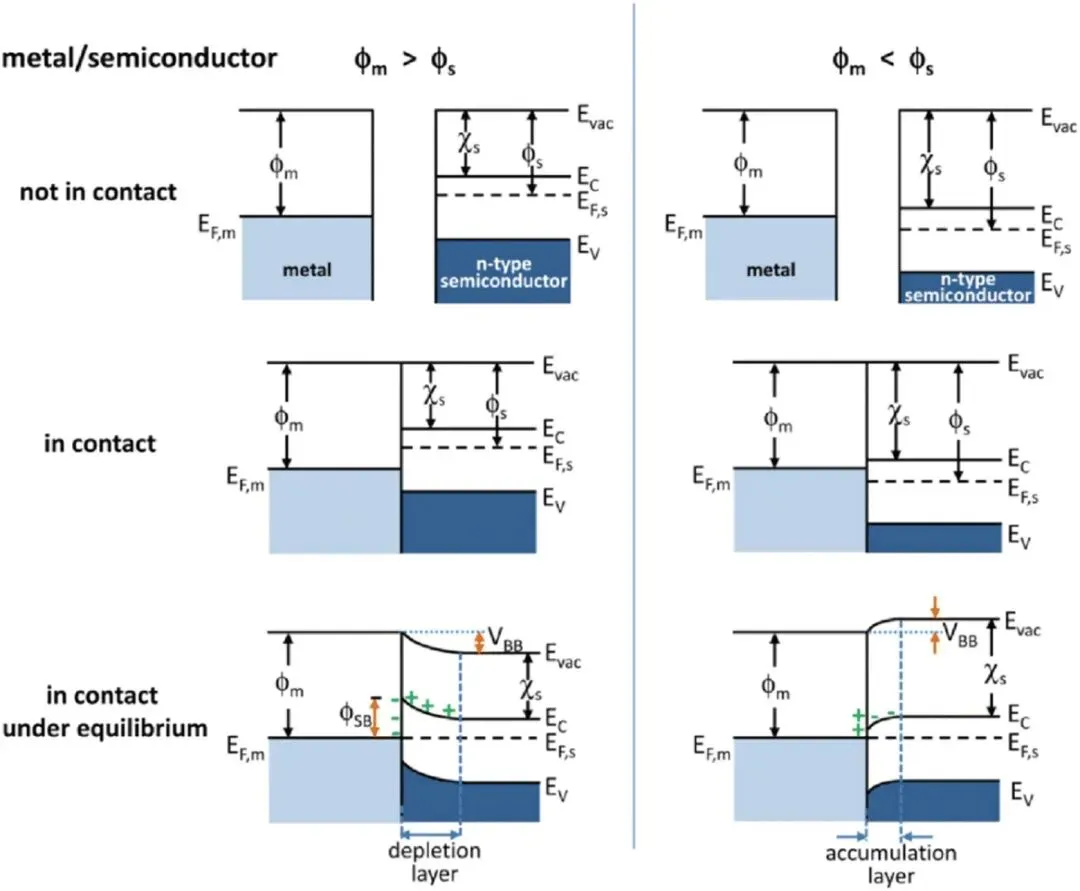

金属与 n 型半导体接触后，功函数差控制近表面 EF 与带边距离。低功函数金属向半导体注入电子，界面形成积累层，EF 靠近 EC；高功函数金属抽取半导体电子，界面形成耗尽层，EF 相对 EC 下移。势垒高度、耗尽层宽度和界面态密度共同决定注入电流。
催化或传感体系中，EF 上移只对应特定电子态填充增加。表面态、导带态或金属态的电子占据增加，原子价态仍由局域化学环境决定。若上移伴随功函数降低、价带顶远离 EF、平带电位负移和 n 型电导增强，电子富集归属于表面或近界面区域；价态变化仍由 XPS、XAS 或 EELS 的化学位移确认。
电子富集还会改变吸附和界面转移。金属氧化物表面 EF 上移后，导带尾态和氧空位相关态的占据增加，吸附氧、羟基或反应中间体得到电子的能力增强。二维材料中，栅压把 EF 推向导带时，迁移率、阈值电压和接触电阻都会改变。该类上移主要反映电子注入和近表面态填充。
下移对应哪些空穴占据和表面耗尽状态
电子耗尽怎样改变表面电势？
EF 下移对应电子化学势降低。带边参照下，EF 靠近 EV，价带空穴权重升高，电子浓度下降。受主掺杂、氧化处理、电负性吸附物、p 型接触和抽取电子的外场都会产生空穴富集或电子耗尽，表面带弯曲随受主态和吸附电荷重新分布。
真空能级参照下的下移常伴随功函数升高。电子离开材料表面需要更高能量，Kelvin probe 记录到的接触电势差随之改变。氧化物表面吸附 O2、OH 或强吸电子物种时，表面偶极和缺陷填充状态改变，EF 远离 Evac，近表面区域形成耗尽层。

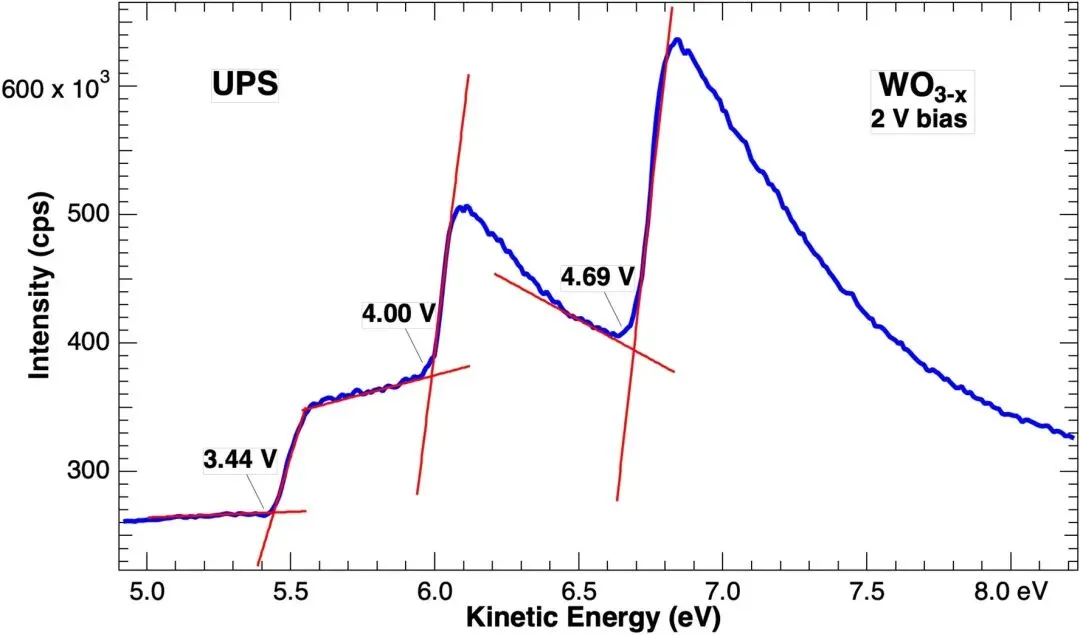

复杂氧化物表面的 UPS 起始区可能含有多个台阶。不同晶面、污染层、局部电势或粗糙区域会给出不同低能电子贡献。下移分析中，真实功函数升高要与局部低能电子尾态分开；平均功函数、最低功函数区域和表面不均匀性会对应不同 EF-Evac 距离。
在光电和电化学器件中，EF 下移会增强空穴相关过程。p 型半导体的 EF 靠近 EV，空穴浓度提高；氧化吸附抽走表面电子后，近表面电子电导下降，功函数升高、表面电势正移和耗尽层变宽同时出现。电子给体反应受阻，空穴抽取或氧化反应获得更高驱动力。
耗尽层宽度由掺杂浓度和表面电势共同决定。低掺杂半导体中，少量吸电子物种就能形成较宽耗尽层；高掺杂样品中，耗尽层压缩在近表面区域。EF 下移若伴随暗电流下降、表面光电压增大和电容减小，电子耗尽会同时影响输运、光生载流子分离和界面复合。
界面接触和偏压下同方向对应哪些场景
界面电势怎样分配？
界面接触后，金属、半导体、催化剂和吸附层之间发生电子重新分布，平衡态下 EF 对齐。半导体一侧的可变部分主要是导带和价带的空间弯曲，并伴随耗尽层、积累层或势垒形成。局部上移或下移描述近表面电势，体相掺杂浓度描述平均载流子背景。

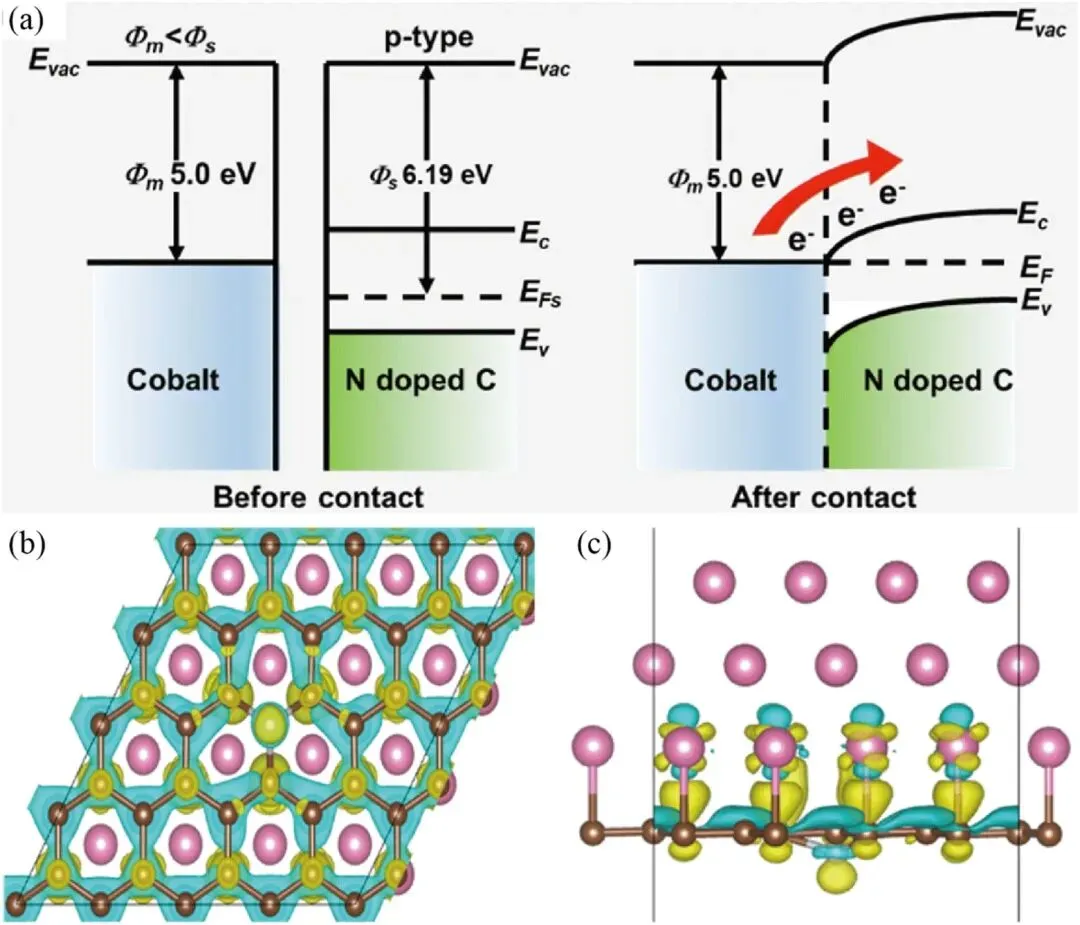

Mott-Schottky 接触中，电荷从高电子化学势一侧流向低电子化学势一侧，界面形成内建电场。电荷累积区对应局部电子密度增加，耗尽区对应电子密度降低；EF 对齐给出平衡条件，带边弯曲给出势垒形状。近表面 EF-EC 距离决定电子注入、界面复合和反应物电子转移速率。

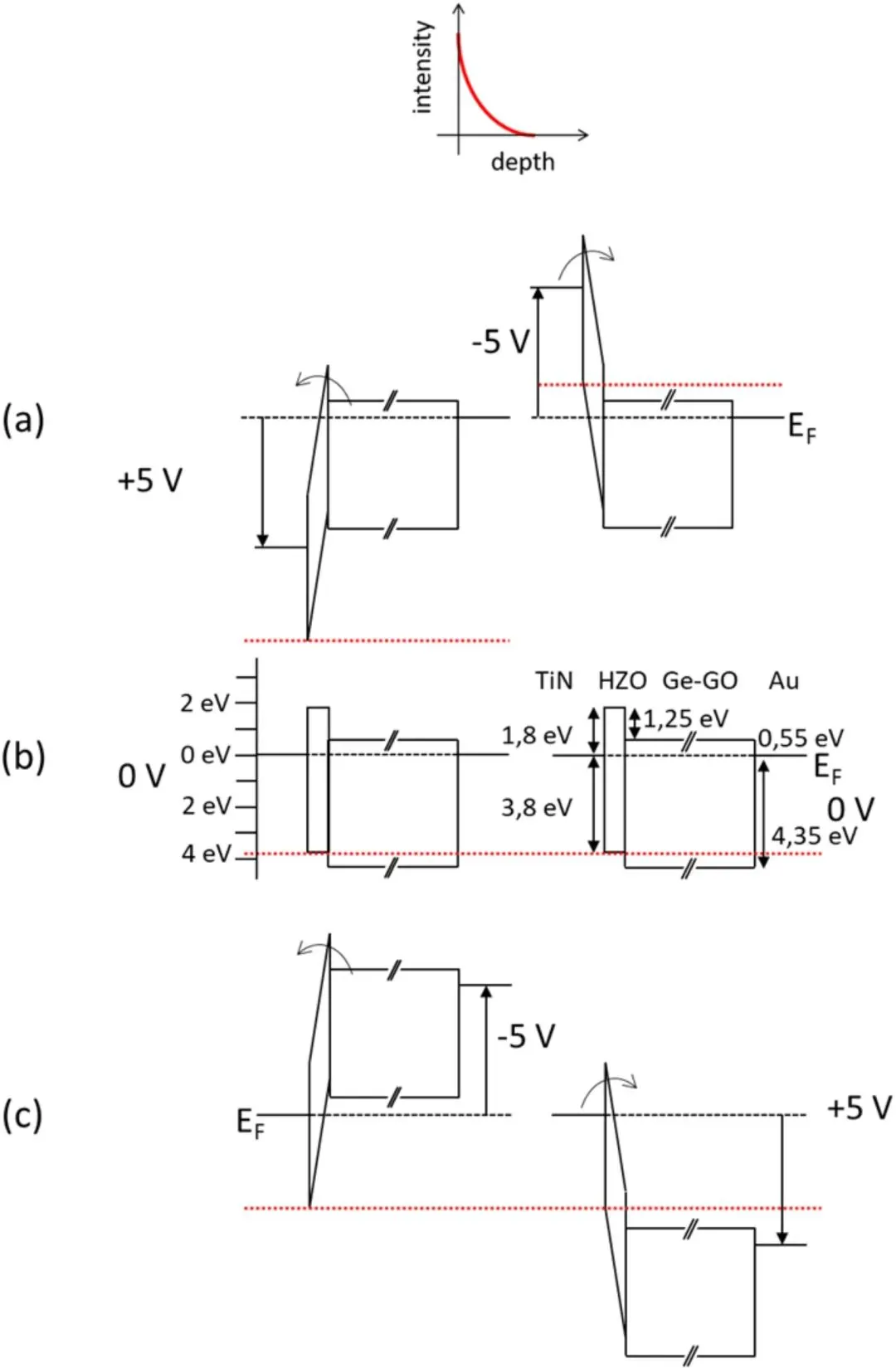

外加偏压会把能量坐标改写为电势分布。电极保持等势，介电层承担电场，半导体随掺杂浓度和界面态形成平带、耗尽或反型。HAXPES 中核心能级随偏压移动，对应局部电势降和带边倾斜。偏压下的“上移/下移”描述电势分配，不等同于热平衡态载流子浓度变化。
光照和注入态会产生准费米能级。电子准费米能级靠近导带，空穴准费米能级靠近价带，两者分离对应光生载流子储能。讨论 EF 位移时，可分别写出能量参照、带边距离、功函数、载流子浓度、表面电势和界面势垒。同一移动方向在电子富集、空穴富集、耗尽层、积累层和偏压分配中对应不同材料状态。
工作态器件中，金属电极、半导体吸收层、电解液界面和吸附层可以拥有不同局部电势。电子准费米能级上移常对应电子积累，空穴准费米能级下移常对应空穴积累；两条准费米能级的间距决定开路电压或光化学势。界面复合增强时，准费米能级分离减小，光电压下降，带边弯曲幅度也随表面电荷重新分布而改变。界面态填充还会改变势垒高度。
