夜雨聆风一块小小的电路板，要在 -55°C 的严寒和 +85°C 的高温之间反复穿越，电压还随时在 ±10% 的范围内起伏——这是某型航空电子控制器每天面对的生存条件。
设计上留的裕度够不够用？容差叠加之后会不会悄悄把可靠度压垮？这类问题，靠手工推导基本算不清楚。
这篇文章记录了用 MATLAB 搭建一套完整容差分析框架的过程，将四个模型串成闭环，把上面的问题一一量化作答。
问题从哪里来
电路板上的器件，没有一个是"精准"的。电阻有 ±5% 的容差，电容有 ±10%，运放的偏置电压偏差达到 ±3%。这些偏差单独看都不大，叠加起来，输出电压就会悄悄漂移。
对于航空电子来说，规范给出的失效判据很刚性：输出电压的相对偏差一旦超过 ±10%，就判定失效，任务中止。想知道设计是否真的安全，必须把每一条传递路径都算清楚。
我把分析任务拆成四个递进的问题，对应四个模型，逐层回答。
四个核心问题
❶应力有没有超过强度？（应力-强度干涉模型）
❷性能退化累积，1000小时内会不会失效？（退化模型）
❸高温把故障率抬到了什么水平？（Arrhenius模型）
❹容差散布对可靠度的影响到底有多大？（蒙特卡洛传播）
① 应力-强度干涉：先看有没有击穿风险
这是可靠性工程里最直观的模型。应力 S 是一个分布（工作电压本身在波动），强度 T 也是一个分布（材料固有散差）。两个分布重叠的部分，就是失效概率。
建模思路
数学表达很简洁，三行公式说清楚：
▎ 核心公式
S ~ N(μₛ, σₛ)# 工作应力，正态分布 T ~ N(μₜ, σₜ)# 器件强度，正态分布 β = (μₜ − μₛ) / √(σₜ² + σₛ²)# 可靠性指数 Pf = Φ(−β)# 失效概率 R= 1 − Pf# 可靠度
工程上有条经验准则：β > 3 基本认为设计充足，对应可靠度 > 0.9987；β < 0 则说明设计方向整体错误。
分析结果
将控制器参数代入后，电容回路的计算结果为 β = 28.11。
28.11 是什么概念？远大于 3，说明设计安全裕度极其充裕。电容在这一工况下几乎不存在应力超强度的击穿风险，可靠度 ≈ 1.0。

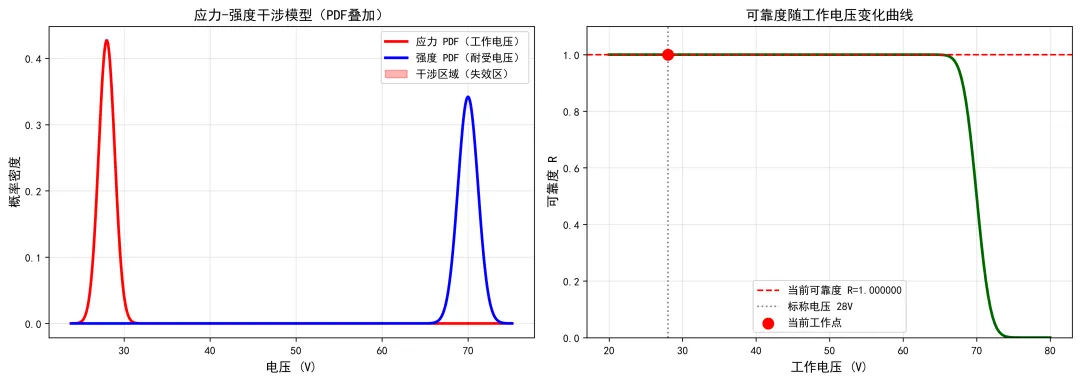

（图1：应力-强度干涉模型分析结果，两条分布曲线几乎没有重叠）
② 性能退化：1000 小时能守住规范限吗
强度没问题，不代表性能就可以高枕无忧。器件参数会随时间缓慢漂移，输出电压随之偏离设计值——这是性能退化。累积到一定程度，才会触发失效判据。
建模方程
▎ 退化模型
Δp(t) = Δp₀ + d·t + ε(t)
其中，初始偏差 Δp₀ 来自制造容差，漂移率 d 由环境温度决定（温度越高漂移越快），ε(t) 为随机扰动项。失效判据：输出电压相对偏差超过 ±10% 即判失效。
仿真参数与结果
在 1000 小时任务剖面下，将电阻 ±5%、电容 ±10%、运放 ±3% 的容差全部带入蒙特卡洛仿真，覆盖最极端的参数组合。
仿真结果：任务时间可靠度 R(1000h) = 0.9904，高于设计目标值 0.95。
这意味着，即使在最恶劣的容差组合下，性能退化累积也不会在 1000 小时内突破规范限。设计是安全的。

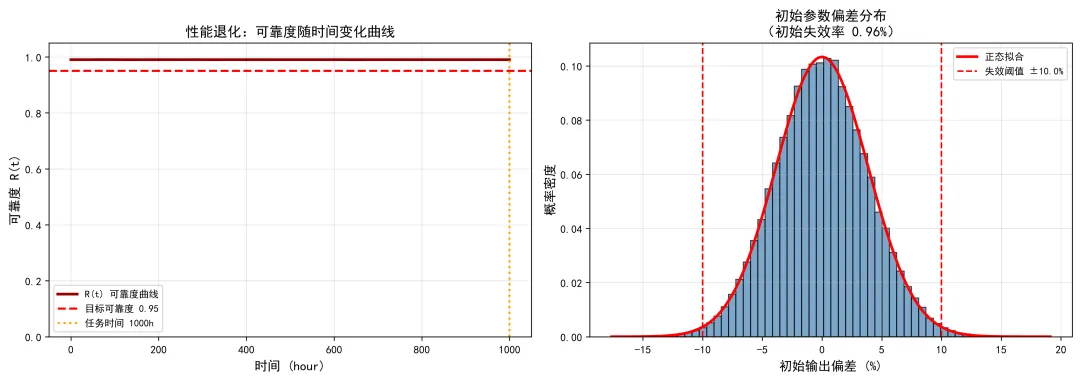

（图2：性能退化分析结果，可靠度随时间平稳衰减曲线）
③ Arrhenius 模型：高温到底加速了多少
温度对电子元器件失效率的影响，不是线性的，而是指数级的。这一规律由 Arrhenius 方程描述，是可靠性热分析的基本工具。
建模方程
▎ Arrhenius 热失效方程
λ(T) = λ₀ · exp(−Eₐ / (k·T)) 参数说明： Eₐ = 0.7 eV（电容激活能典型值） k=8.617×10⁻⁵ eV/K（玻尔兹曼常数） T= 绝对温度（K）
除温度外，电压应力同样会加速失效，两项叠加后的综合模型：
▎ 热-电综合加速模型
λ = λ₀ · exp(−Eₐ/(k·T)) · (V/V_rated)ⁿ n = 3（电容电压应力指数经验值）
仿真结果
仿真条件：环境温度 85°C（波动 ±15°C），工作电压 28V（波动 ±2.8V）。在 MATLAB 中用蒙特卡洛方法扫描参数空间，结果如下：
计算得到 MTBF = 346,213 小时，是目标值 10,000 小时的 34 倍。
坦率地说，这个裕度大到有些奢侈。后续可以考虑适度放宽降额因子，在可靠性与重量/成本之间找到更优的平衡点。

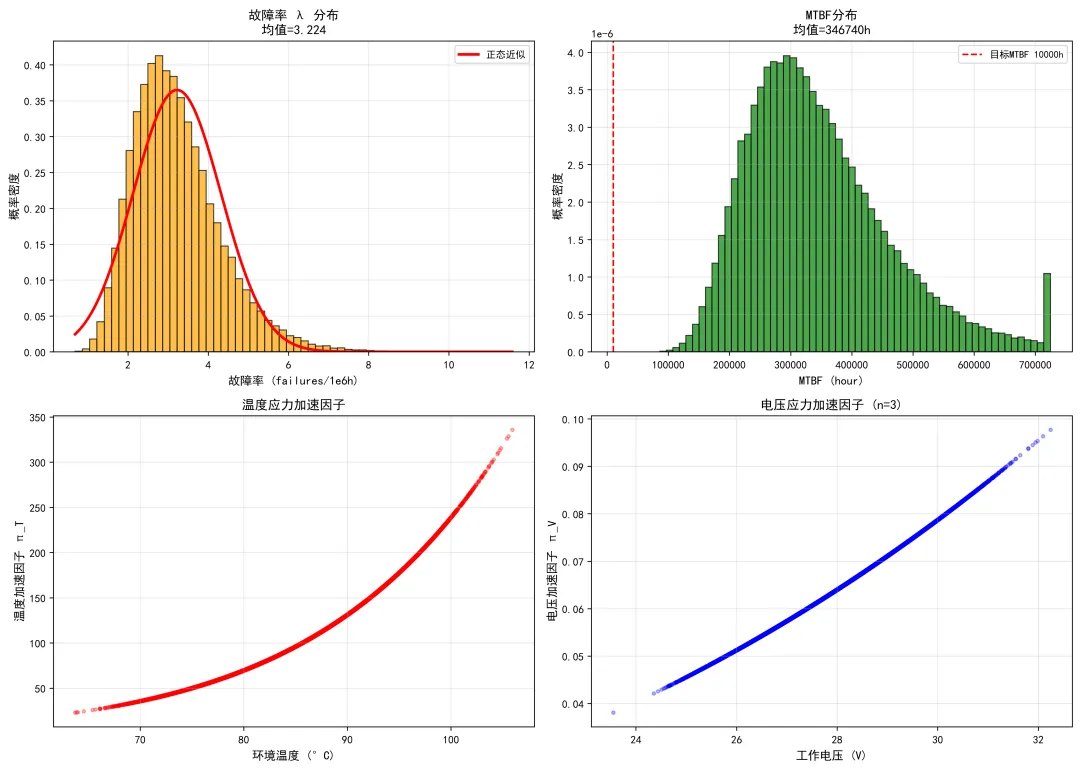

（图3：故障率模型分析结果，MTBF 分布直方图）
④ 容差传播：10 万次仿真给出概率答案
前面三个模型回答的是"会不会失效"，容差传播分析回答的是"失效的概率有多大"。这是整套框架里最关键、最底层的一环。
分析流程
1 建立电路性能模型：V_out = f(R, C, U, T, V)
2 用 MATLAB 生成 100,000 个容差样本（R/C/U 均按正态分布随机抽取）
3 每个样本跑一遍电路求解，计算对应的故障率 λ
4 计算可靠度：R(t) = exp(−λt)
5 统计 R 的分布特征：均值、标准差、合格率、Cpk
仿真结果
10 万次仿真跑完，结果相当理想：合格率 100%，Cpk = 13.123。
Cpk 这个指标值得多说两句——汽车行业要求 ≥ 1.33，半导体行业要求 ≥ 1.67，军工一般要求 ≥ 1.33。13.123 这个数值意味着过程能力已远超任何行业标准。即便是最极端的参数组合，可靠度也不会跌穿目标线。

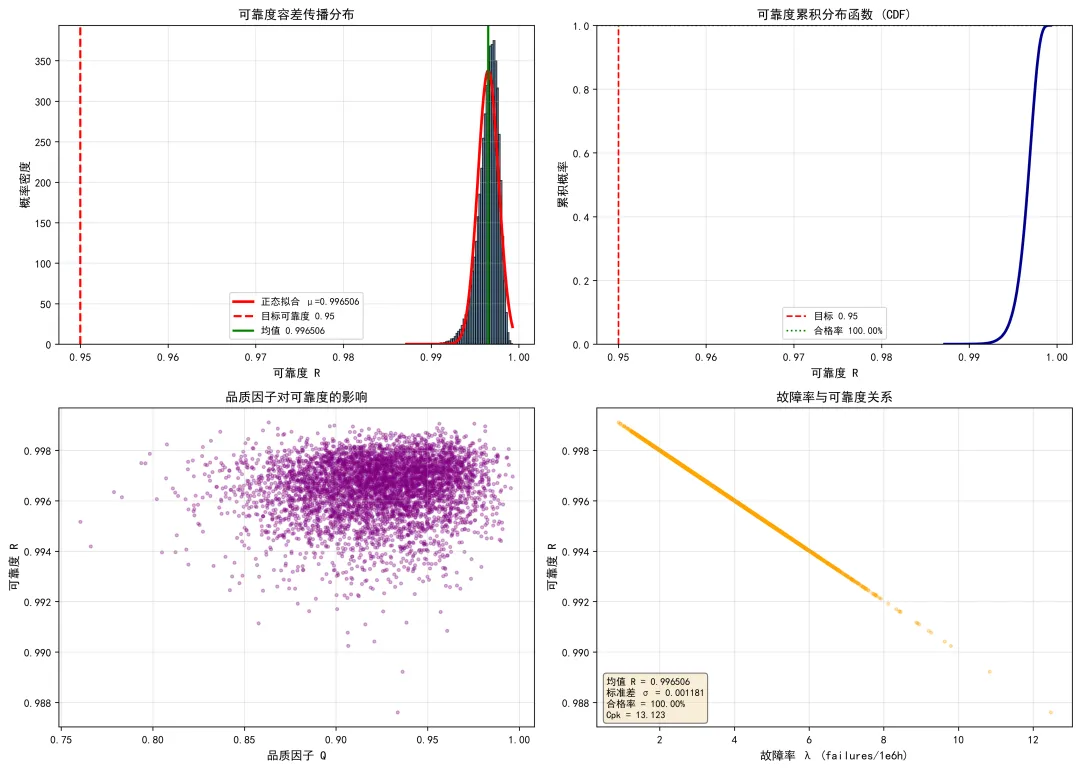

（图4：可靠度容差传播分析结果，R 分布密度图）
⑤ 四项结论一览
【应力-强度干涉】β = 28.11▸ 远大于 3，设计安全裕度充足。
【性能退化】R(1000h) = 0.9904▸ 高于目标值 0.95，任务可靠性达标
【Arrhenius MTBF】346,213 h▸ 超目标 34 倍，裕度充裕
【蒙特卡洛 Cpk】13.123▸ 远超军工要求 1.33，合格率 100%
整体结论：当前设计的容差水平完全满足航空电子的可靠性要求，四项指标全部合格。
⑥ 仍有三点值得优化
指标虽然全部通过，但有几个优化方向值得在下一轮设计迭代中落实：
① 收紧电容容差等级
当前电容 ±10% 的容差偏大。若换用 ±5% 的型号，可进一步压窄可靠度的散布区间。这一升级的物料成本不高，可操作性强。
② 引入温度补偿电路
85°C 恒温跑 1000 小时是加速试验条件，真实飞行剖面下的温度冲击可能更剧烈。增加温度补偿回路，能有效降低高温环境下的参数漂移速率，提升鲁棒性。
③ 建设实测容差数据库
当前分析依赖手册值与经验值，分析精度有天花板。如果能将入厂检验的实测容差数据持续喂入模型，精度将提升一个量级。这是很多项目组容易忽略，但长期收益显著的基础性工作。
本文使用的 MATLAB 仿真代码和模型参数，如有需要可后台留言获取。
