刘芳芳丨CAESAR Ⅱ软件中PCF接口文件的工程应用

刘芳芳. CAESAR Ⅱ软件中PCF接口文件的工程应用[J]. 大氮肥，2026，49（2）：104-106，124.

CAESAR Ⅱ软件中PCF接口文件的工程应用

刘芳芳。

刘芳芳，女，1985年11月出生，本科学历，高级工程师。

介绍CAESAR Ⅱ软件中利用PCF接口文件搭建管道应力分析模型的使用方法，并对参数设置进行了详细说明。通过与管道应力分析建模传统方式的对比分析，验证了通过PCF接口文件构建管道应力分析模型的高效性和准确性。

CAESAR Ⅱ，PCF文件，应力分析

10.26956/j.cnki.issn.1002-5782.2026.02.009

随着现代化工装置日趋大型化，配套的压力管道口径更大、设计条件更苛刻、管系复杂，导致化工装置设计阶段压力管道应力分析的范围更广，相关工作量更加繁重，且工期要求严苛，相关设计人员面临较大工作负担。

CAESAR Ⅱ软件是石化、电力、核工业、海洋平台等领域内广泛应用的一款管道应力分析软件，属于Hexagon公司旗下产品。SmartPlant 3D软件作为当前主流的一款三维数字工厂设计软件，与CAESAR Ⅱ同属Hexagon旗下产品，在生成管道单线图的同时可同步生成PCF文件（文件格式为 *.pcf，纯文本类型），能够与CAESAR Ⅱ软件无缝衔接，直接生成管道应力模型。在CAESAR Ⅱ最新版本软件中，PCF文件接口功能进一步完善，通过该接口构建的管道应力分析模型，可实现更高的效率和精度。

通常，在进行管道应力分析时，应力模型的建立分为两步：

1）配管专业人员根据三维模型或管道平面布置图，由软件生成或手工绘制应力管道轴侧图，包含该应力管道全部信息：管道走向、管道及管件尺寸规格、设计参数、介质参数、材质、保温信息、管件质量等。上述信息通常需手动添加到应力管道轴侧图中，并进行人工校对。

2）管道应力分析专业人员接收上述应力管道轴侧图后，在CAESAR Ⅱ应力分析软件中手动建模。建模过程时，需根据应力管道轴侧图中的所有信息将各个管段、管件、支架等按单元、节点逐一输入到CAESAR Ⅱ中，最终完成管道应力分析模型的构建。

上述两项工作需要配管专业人员将系统内的数字化信息手工录入到纸质条件中，再由管道应力分析人员将纸质条件中的信息手工输入到CAESAR Ⅱ应力模型中。在数字化、智能化设计理念普及的当下，上述步骤无疑显得冗余且效率低，正确率无法保证。而对于采用SmartPlant 3D（或其他可生成PCF文件的设计软件）进行设计的项目而言，借助 PCF接口文件建立的管道应力分析模型，可实现事倍功半的效果。

在SmartPlant 3D软件中，生成管道单线图的同时，可直接选择保存PCF文件，该操作过程本文不再赘述。管道设计参数（如温度、压力、保温等）可通过Smart P&ID或其他方式导入SmartPlant 3D系统。在搭建管道模型前，应建立管道材料库，需预先建立管道材料库，管道材质、壁厚、三通形式等信息均可从该库中获取。为确保设计参数传递的完整性，需对PCF文件的导出参数进行针对性设置：可参考CAESAR Ⅱ软件自带的“PCF_MAP.xml”文件，配置需要传递的设计参数关键字。若导出PCF文件时选择“Stress ISO”模板（默认选项），则CAESAR Ⅱ中的接收参数与PCF导出数据的关键字的映射关系如表1所示。

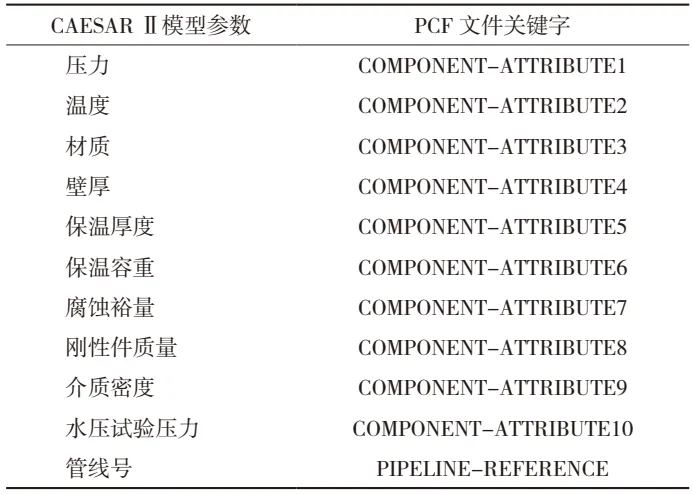

表1  CAESAR Ⅱ中的接收参数与PCF导出数据关键字的映射关系

若选择“Super PCF”模板导出PCF文件，可进一步传递更多关键参数：操作/设计工况下的温度、压力，交变工况下的温度、压力等。具体的默认关键字信息可参见“CAESAR Ⅱ User's Guide” （《CAESAR Ⅱ用户指南》）。

在CAESAR Ⅱ软件中，可通过配置PCF接口的以下5个MAP文件，实现对输入参数的精准控制。

1）“PCF_MAP.xml”文件。可通过“PCF Mapping”对话框打开、编辑并保存。此文件可编辑或自定义上述表1中的PCF关键字映射关系，以适应不同项目的特殊要求。

2）“PCF_Units_Map.txt”文件。此文件定义用户PCF文件中各参数单位与CAESAR Ⅱ中内部单位（英制）的转换关系。系统默认给出了公制单位及常见单位（温度、压力、尺寸、质量等）与英制单位的转换关系。若 PCF 文件中的数据采用了其他单位，则应在此文件中增加相应的转换关系。

3）“PCF_MAT_MAP.txt”文件。此文件对PCF文件中“COMPONENT-ATTRIBUTE3”所代表的材质名称文本信息与CAESAR Ⅱ中材料编号进行了映射。默认状态下，该文件仅完成了对CAESAR Ⅱ系统中自带的101^#~502^#材料进映射配置，且要求材质名称必须与系统自带材料库中的名称完全一致。使用者可根据项目专属材料库的材质描述，与CAESAR Ⅱ中的自带材料建立映射，也可将其映射到CAESAR Ⅱ中的自定义材料。将需要映射的材料编号及材料文本描述添加到该文件中，则此材料映射关系即可投入使用。

4）“PCF_RES_MAP.txt”文件。此文件定义了由PCF文件中约束的关键字与CAESAR Ⅱ中约束的映射关系。若事先定义了PCF文件中约束的命名规则，即<SUPPORT_NAME>关键字的规则，则可通过本文件的映射关系在CAESAR Ⅱ模型中对应节点号上自动生成匹配的约束，包括6个自由度方向上的各种约束。每个支架可定义多个方向、多个类型的约束，且不限于全局坐标系或局部坐标系以及单向约束，也可定义为可变/恒力弹簧，还可传递如摩擦系数、间隙等约束参数。另外，通过<SUPPORT_ TAG>关键字，也可传递如支架编号等的文本信息至CAESAR Ⅱ中的约束。

5）“PCF_SIF_MAP.txt”文件。此文件将PCF文件中代表支管连接形式的关键字与CAESAR Ⅱ中支管连接形式的映射关系。初始文件已罗列了常用支管连接形式，并完成与CAESAR Ⅱ对应的映射配置，包括补强、直接开孔、标准对焊三通、焊接支管台等。针对具体项目需求，可将项目中的特殊支管连接形式及其对应的CAESAR Ⅱ类型建立映射并添加到此文件中，还可传递如补强板厚度、平面内及平面外应力增大系数（SIF）的参数。

通过对上述5个“PCF MAP”文件的配置后，即可实现CAESAR Ⅱ 中PCF文件接口的总体配置。此举不仅能将PCF文件中的信息更全面、高效地传递至CAESAR Ⅱ系统，还能根据项目的不同进行个性化配置，即通过为不同项目匹配专属的“PCF MAP”文件，精准适配项目的特殊需求，满足差异化的应用场景要求。

可在新建管道应力模型时导入PCF文件，也可在打开现有管道应力模型后添加并导入PCF文件。可导入单个PCF文件，也可同时导入多个PCF文件。在转换并生成管道应力模型时，部分设置如下：

1）“Condense Rigids”（刚体单元合并）选 项。用于设置相邻刚体单元是否合并为同一单元，默认选项为“True”，建议改为“False”。在模型节点号充裕的前提下，应尽量保持各阀组、法兰等刚性单元的独立，以方便后期重量信息的更新或法兰面的校核。

2）“Condense Tees”（三通单元合并）及“Condense Elbows”（弯头单元合并）选项。用于设置三通、弯头是否合并单元，两项选项默认值均为“True”，建议保持默认设置。除非三通/弯头单元与直管段需配置不同属性（如材质、壁厚存在差异等），此时可将选项改为“False”，三通、弯头将分别转换为3个、2个独立单元，通过节点号与直管段断开连接。

3）“Use Pipe Materials Only”（仅采用管道材质）选项。用于设置所有管件包含阀门、法兰、三通、弯头、大小头等，是否采用管道材质，默认选项为“True”。建议保持默认选项，除非项目有特殊要求，此时CAESAR Ⅱ会采用PCF文件中相应管件的材质信息。

4）“Combine PCF Files”（PCF文件合并）选项。用于设置是否将所有PCF文件导出为一个CAESAR Ⅱ管道应力模型，默认选项为“True”。

5）“Set North Direction”（建北方向）选项。用于设置CAESAR Ⅱ中管道应力模型的建北方向，可设置为+X，-X，+Z或-Z，默认选项为-Z。此版本软件更新了此参数设置，使其与SmartPlant 3D统一，方便后续数据的传递。

6）“Diameter Limit”（管径过滤）选项。用于设置CAESAR Ⅱ管道应力模型的计算管径范围。默认选项为-1，代表关闭管径过滤功能，模型将生成全部管径管道，包含PCF文件中全部的放空、倒净、取样等管道。可根据实际计算需求，输入需过滤的管径。

7）“Length for Nodal Increment”（节点增量管长）选项。该选项适用于项目初始建模阶段、PCF文件中支架布置尚未完善的场景，可通过设置指定管长增量，使CAESAR Ⅱ模型中每间隔该管长自动预留节点号，便于后续计算过程中插入节点并布置支架。该选项默认值为0，代表关闭节点增量功能。

8）“Material Number”（材质编号）及“Pipe Schedule/Wall Thickness”（管道规格/壁厚）选项。为PCF文件中管道材质、壁厚参数映射异常时，系统自动选用的默认材质、默认规格/壁厚配置项。完成上述参数的配置与选择后，即可将PCF文件准确导入CAESAR Ⅱ软件，并自动生成对应的管道应力分析模型。

某项目锅炉水管系包含冷母管、热母管、泵出口管道、高压加热器进出口管道、高压加热器止回阀旁通管道、冷-热母管跨线管道，共计24个管线号。管道建模软件为SmartPlant 3D；材料库中选择相应等级建模后，管道材质、壁厚、保温等信息均已确认；采用“Stress ISO”模板导出PCF文件24个。CAESAR Ⅱ中选取新建的方式将全部24个PCF文件一起生成应力模型；设置过滤管径DN50；建北方向为-X。生成的管道应力模型如图1所示。

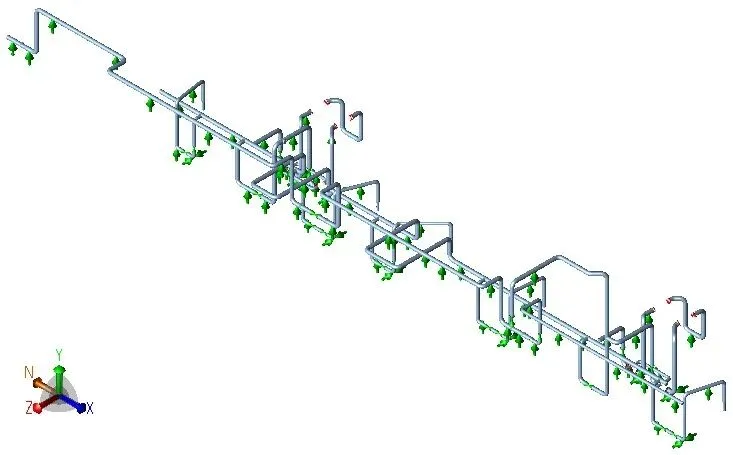

图1  某项目锅炉水管道应力模型

此应力模型共计296个单元（最大节点号3070），以下信息自动录入：起始坐标、管线号、管道走向、管道材质、管道壁厚、腐蚀裕量、温度、压力、保温厚度及容重，以及所有刚性件的质量。对于已设置过约束映射的管道支架，生成的摩擦系数为 0.3 （默认为钢对钢）。高压加热器及其止回阀被视为设备或特殊管件，因此在PCF文件中无法体现。由此，部分管道模型被断开，但依托全局坐标定位，可确保该部分管道相对位置精准无误，让后续的模型完善工作更为高效快捷。PCF文件中的设备边界条件关键字<END-CONNECTION-EQUIPMENT>，在管道应力模型中体现为“0”位移设置。对于上述较为复杂的管道应力模型，直接通过PCF文件构建其模型，为后续工作奠定坚实基础，大幅减少建模工作量。

综上所述，相较于传统依托纸质资料传递的工作流程，通过PCF接口文件搭建CAESAR Ⅱ管道应力模型，可大幅减少配管专业绘制管道应力条件图、应力专业搭建管道应力模型的工作量，有效提升工作效率；取消纸质条件往来后，数据的传递会更准确，设计质量更有保障。对于管道应力分析工作人员而言，能够将更多时间与精力投入到后续管道支架与管道路由的优化中，可以进一步提高装置安全性、降低工程成本、提高项目效益。该方法可提升工作效率与工作质量，值得在更多工程项目中推广。

本篇文章发表于《大氮肥》2026年第2期
