网优/网规表格插件工具(新增几个功能)

表格tablegis工具，新增了几个功能

最常用的计算功能放到了一个窗口里，六个功能页，左边图标切换，滚轮也能切

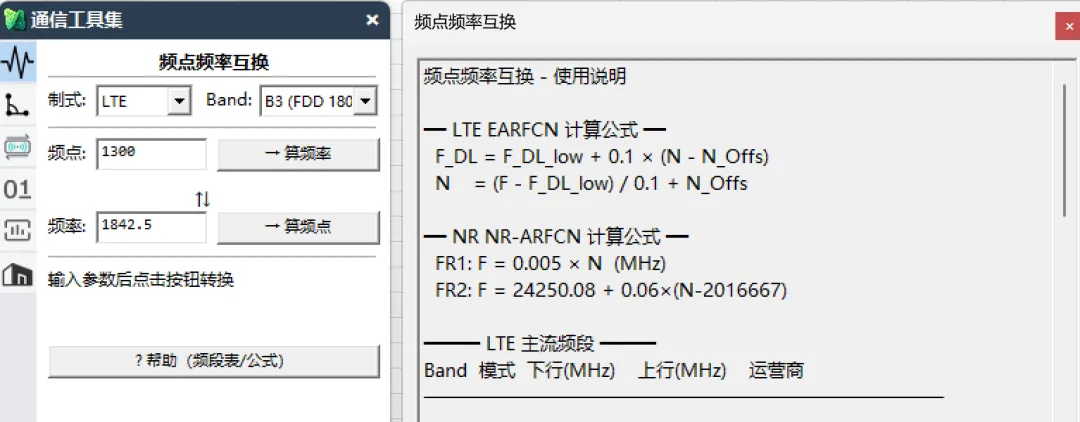

功能一：频点频率互换

选LTE或NR，选频段，输EARFCN出频率，输频率出EARFCN。国内常用的B1/B3/B5/B8/B38/B39/B40/B41都有，NR的n1/n3/n28/n41/n78/n79也有。FDD频段会同时显示上下行频率，TDD就一个。

帮助里附了频段频率范围和运营商对照表，省得去查资料。

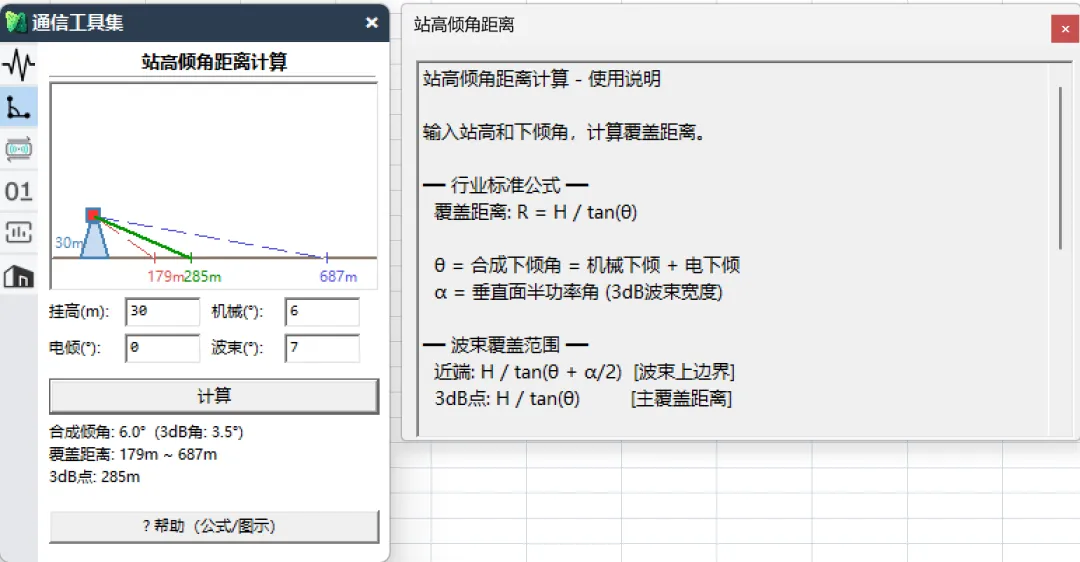

功能二：站高倾角距离计算

这个用得多。输入挂高、机械下倾角、电下倾角、垂直波束宽度四个数，直接算出近端距离、3dB点距离、远端距离。

公式就是R=H/tan(θ)，θ是机械加电下倾的合成角。

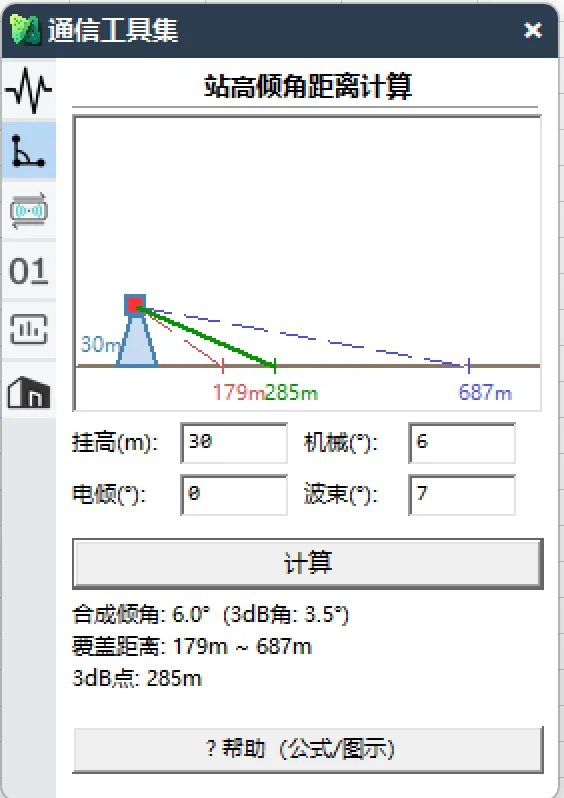

底下有个图，画了铁塔和三条波束线，红色虚线是近端，绿色实线是3dB点，蓝色虚线是远端，地面上标了距离。改完参数点计算图就刷新，比较直观。

垂直波束宽度默认给的7°，面板天线一般5°到15°之间。别跟水平波束宽度搞混了，水平面那个通常是65°或33°。

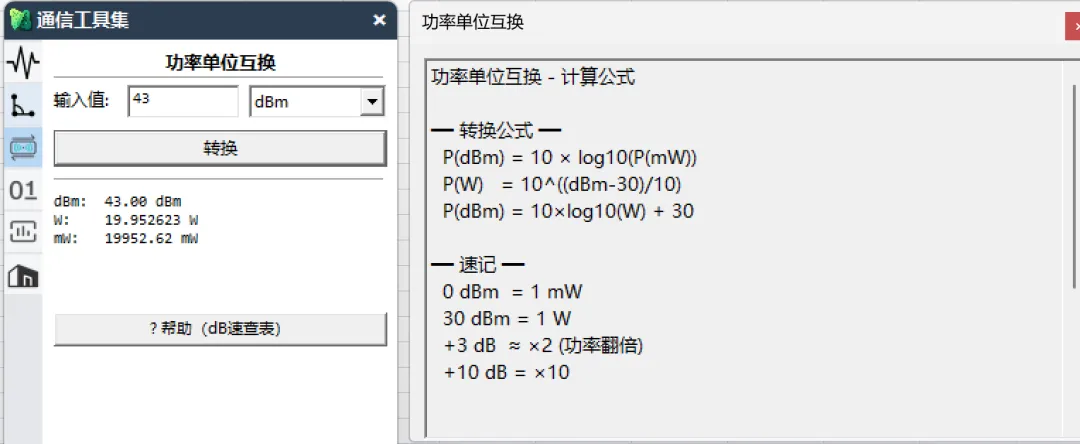

功能三：功率单位互换

输入一个值，选dBm/W/mW，一键转成另外两个单位。帮助里有dB速查表，0dBm=1mW，30dBm=1W，+3dB约等于翻倍，这种。

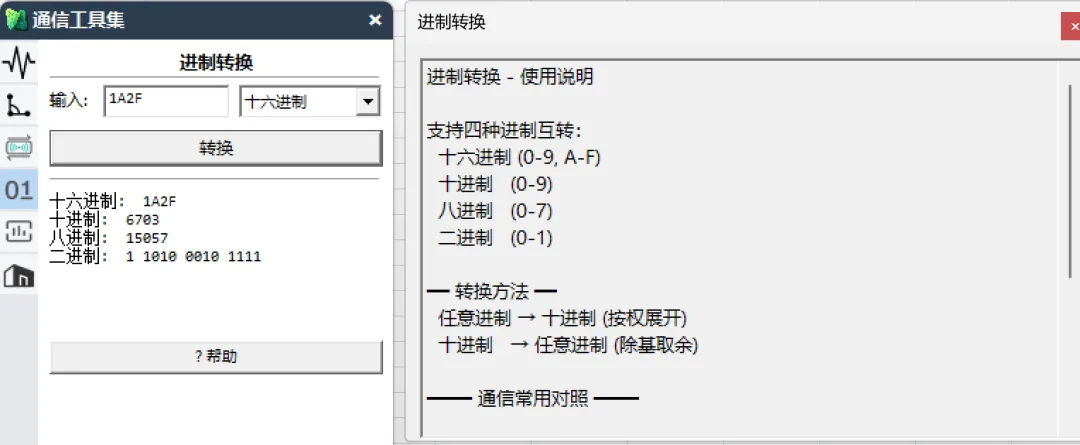

功能四：进制转换

十六、十、八、二进制互转。输入数字选进制，下面同时出四个结果。二进制每4位加了空格。

主要用途：看PCI的十六进制、VLAN ID的二进制这些。

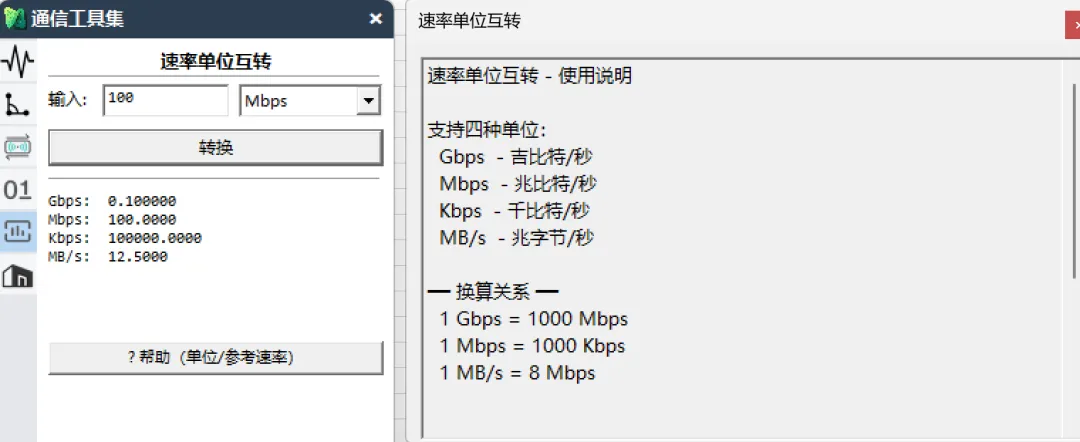

功能五：速率单位互转

Gbps/Mbps/Kbps/MB/s互转。帮助里列了LTE Cat4（150Mbps）、Cat6（300Mbps）、5G NR（10Gbps）、千兆宽带这些参考值。

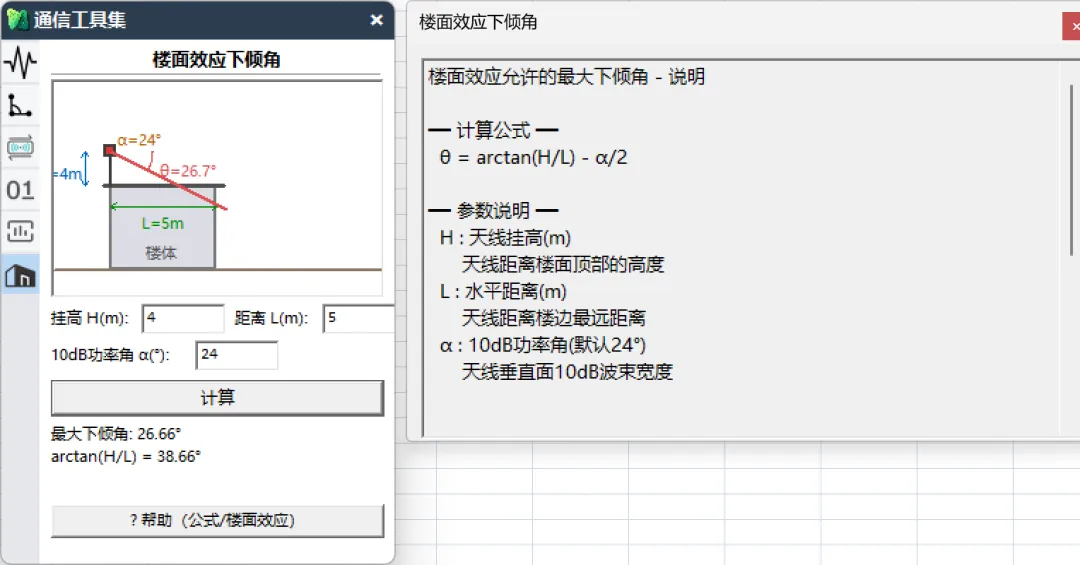

功能六：楼面效应下倾角

楼顶建站的时候，下倾角太大波束会照到楼面产生反射。这个算最大允许下倾角。

输入天线挂高（天线高出楼顶的高度）、水平距离（到楼边缘的距离）、10dB功率角，公式是θ=arctan(H/L)-α/2。算出来如果是负值，说明怎么调都避不开楼面反射。

底下有个示意图，画了楼顶天线和波束角度。
