在日前落幕的台北国际电脑展（COMPUTEX）上，AI服务器的高速演进与能效瓶颈成为全场焦点。面对NVIDIA（英伟达）Kyber 800VDC AI数据中心架构对电源系统提出的严苛挑战，Power Integrations（PI）以其基于1700V氮化镓（GaN）技术的超薄型辅助电源参考设计，给出了令人瞩目的“解题思路”。
这一系列方案不仅是元器件堆叠的胜利，更是半导体材料路线选择在数据中心高压化浪潮中的一次关键押注。PI首席技术培训师Jason Yan深入解读了针对NVIDIA OVX机柜的800V母线辅助电源参考设计——基于1700V氮化镓技术的超薄型Kyber方案，对比了碳化硅（SiC）与GaN的技术差异。他明确指出：“业界当前没有一家能做到1700V的GaN，而我们的1700V产品已经在供货了。”这句话背后，是PI在高压氮化镓领域先发优势的宣言，也预示着AI数据中心供电架构即将迎来的深刻变革。
01
高压母线诱惑与“8毫米”囚笼：800V数据中心电源架构的挑战

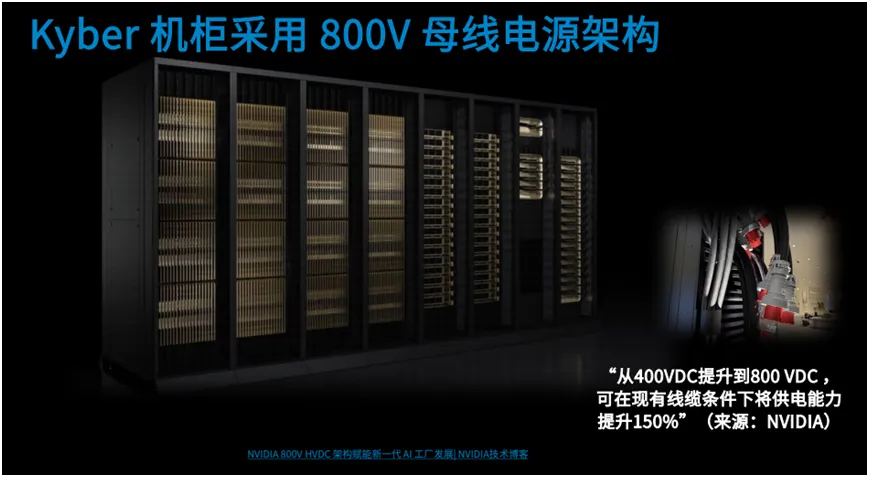

AI大模型的爆发式增长，使得GPU功耗呈指数级攀升，传统数据中心400V的供电架构已不堪重负。Jason Yan在分析中指出，NVIDIA的Kyber机柜采用800V母线电源架构，是从400VDC到800VDC的关键一跃。
在他看来，这一升级的价值显而易见：在现有线缆规格下，供电能力可提升150%，这直接意味着能大幅减少铜排的占用空间，为部署更多高功耗的GPU腾出宝贵位置。
然而，高压带来的红利伴随着极为严苛的工程实现挑战。
首先是物理空间的极限压缩。受限于1/2U（22.2mm）的机架高度，在扣除14mm的冷却板预留空间后，留给电源模块的实际可用高度仅剩下8mm。Jason Yan形象地将其形容为“在缝隙中构建一个电源”。他进一步解释，为了适配无液冷散热，电源板必须采用单面布局设计，以确保背面平整贴合冷却板，这又对元器件的集成度和厚度提出了极致要求。这种单面布局设计的一大好处在于散热管理。如果想借助冷却板进行散热，就可以将PCB板的背面直接贴合在冷却板上，热量能够顺畅地传导出去。反之，如果背面有元器件凸起，就无法与冷却板紧密贴合，散热路径会被阻断，热量难以导出。
其次是散热的非对称性困局。虽然GPU和CPU享受液冷带来的高效散热，但辅助电源模块通常无法直接接触液冷管道。Jason Yan强调，这要求电源模块自身必须拥有极低的热阻，主要依赖PCB板进行散热。在如此狭小的空间和高压环境下，如何平衡电气隔离、热管理和功率密度，是横亘在所有电源厂商面前的三座大山。
02
“寸土寸金”破局者：DER-1110与DER-1114的精密布局
作为NVIDIA生态链的重要合作伙伴，PI此次推出的两款新型辅助电源参考设计——DER-1110（35W）和DER-1114（15W），正是为应对上述挑战而生。它们被安装在计算托盘的有限空间内，旨在为NVIDIA Kyber 800VDC AI数据中心刀片服务器提供高效、可靠的辅助供电。
Jason Yan详细解读了这两款基于InnoMux-2技术的方案。他指出，两款设计均以极致的空间利用率为首要目标，但侧重点各有不同。

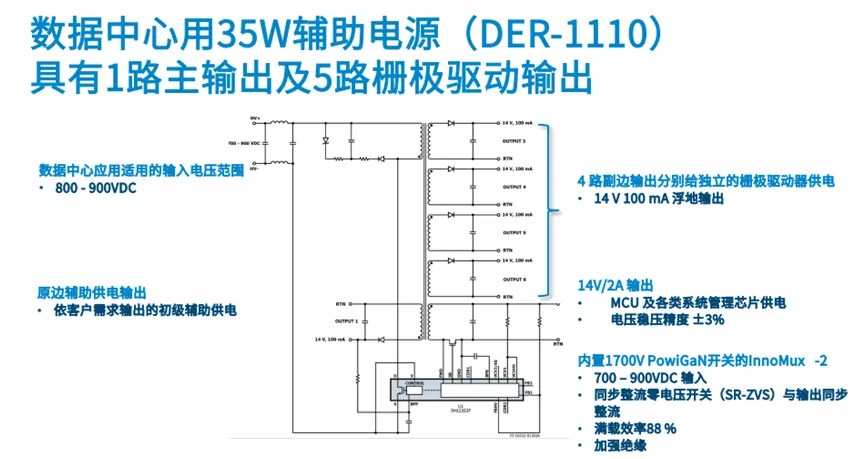

DER-1110：高集成度的六路输出方案
这款35W的参考设计堪称“麻雀虽小，五脏俱全”1路主输出及5路栅极驱动输出。它采用1700V PowiGaN开关，整个方案仅需60颗元件，厚度成功控制在8mm。在输入支持700-900VDC（数据中心应用适用）的前提下，它提供1路14V/2A的主输出（用于MCU及下管驱动）以及4路独立的14V/100mA隔离输出（专用于半桥拓扑的上管驱动）。Jason Yan特别提到，该设计满载效率可达88%，这得益于其集成的同步整流技术与零电压开关（SR-ZVS）架构，有效降低了高压开关带来的损耗。

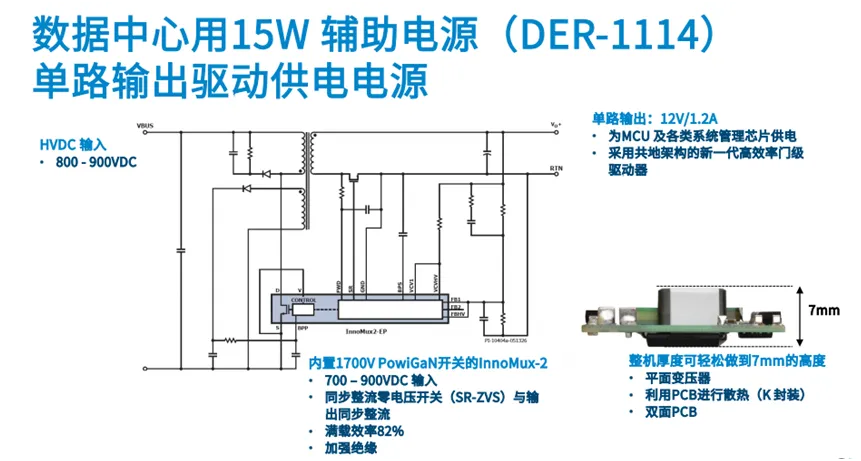

DER-1114：极致简约的单路输出方案
针对高效驱动器场景，PI推出了15W的DER-1114，采用1700V PowiGaN开关的InnoMux-2芯片、SR-ZVS，为MCU及各类系统管理芯片供电，适配共地架构的新一代高效率门级驱动器。其厚度进一步缩减至7mm，元件数仅有33颗，尺寸仅为30mm×30mm。该设计采用加强绝缘设计、平面变压器、PCB散热（K封装）、双面PCB设计。Jason Yan表示，虽然单路输出理论上效率更高，但受限于为适应超薄空间而极度缩小的变压器尺寸，其满载效率约为82%。他认为，这是一次精准的“trade-off”（权衡），即在无法妥协的空间限制下，以小幅的效率牺牲换取极致的紧凑性，这对于某些对空间敏感的应用而言是值得的。

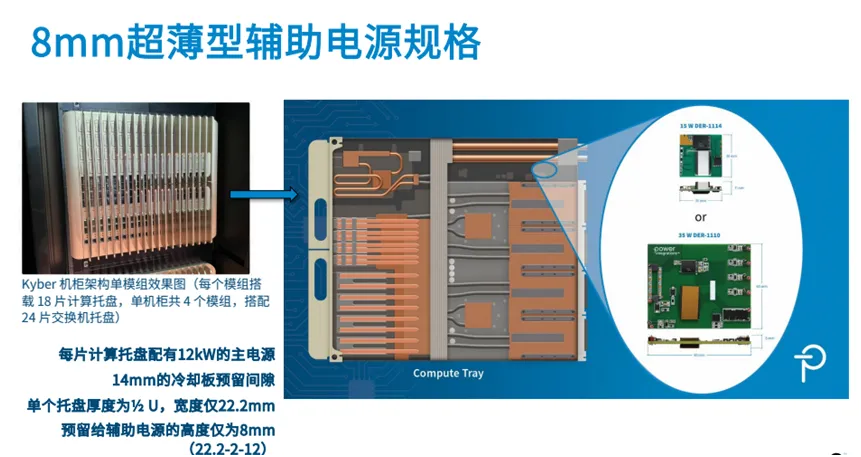

从Kyber机柜的整体架构来看，这种紧凑性设计极具针对性。单模组搭载18片计算托盘，单机柜共4个模组。每片计算托盘配有一个12kW的主电源，留给辅助电源的高度仅为8mm。Jason Yan指出，DER-1114和DER-1110的厚度恰好完美适配这一物理规格，仿佛“量体裁衣”般精准。
节省空间与降低成本的双重红利
根据PI提供的数据，这两款超紧凑型设计方案可在布局密集的主配电板（PDB）上节省约30%的空间，同时BOM元件数预计减少30%。Jason Yan认为，这不仅简化了设计，更直接降低了物料采购与库存管理的复杂度，对于大规模部署的数据中心而言，这意味着可观的成本节省。
03
技术路线分水岭：1700V PowiGaN vs.SiC与硅基GaN

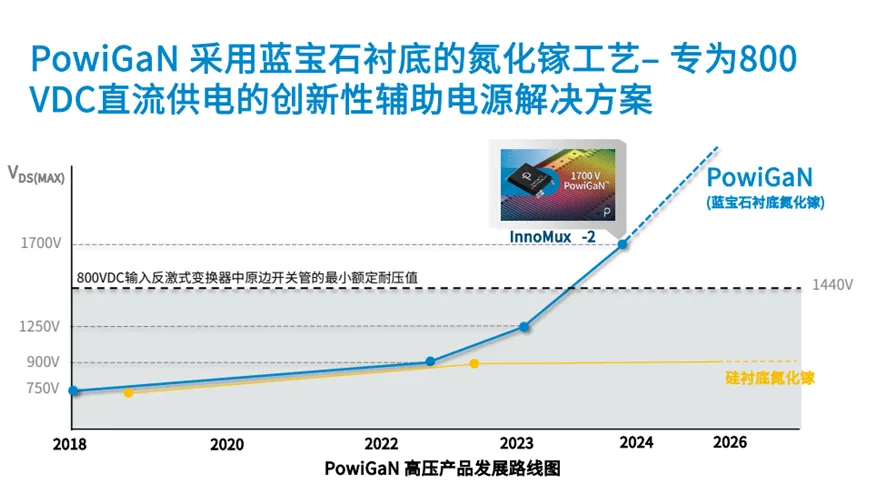

PI方案的技术底气，不仅来源于精巧的系统设计，更植根于其底层核心器件——1700V PowiGaN开关IC。Jason Yan深入对比了当前高压半导体领域的几种技术路线。他强调，PI所采用的蓝宝石衬底氮化镓工艺（PowiGaN），其耐压能力呈指数级提升，使得PI在2024年已能实现1700V耐压产品的量产，轻松覆盖800VDC系统所需的1440V最低耐压要求（留足安全裕量），同时解决了传统方案中“高压适配难、器件数量多、体积大”的痛点，是高密度液冷AI服务器电源方案的重要技术基石。相比之下，传统硅衬底氮化镓的耐压长期停留在900V左右，难以满足800V母线架构下的高压安全裕量要求。
在谈到与碳化硅（SiC）的竞争时，Jason Yan的观点更为直接。他指出，市面上其他替代方案大多采用分立SiC器件。虽然SiC也是高压领域的佼佼者，但作为辅助电源方案，其成本更高，且所需的元件数量与占用空间会比PI的方案多出30%。对于厚度仅8mm的空间而言，30%的空间差异往往是“生死线”。他总结道，PI是率先推出单HEMT 1700V GaN器件的公司，因此能够打造出这款业界标杆、高能效的反激式电源，其降额裕量高达约70%，为系统长期稳定运行提供了极高的可靠性保障。
04
架构简化的艺术：InnoMux-2与系统级优势
除了器件本身的耐压优势，PI方案的成功还在于其高度集成的系统架构。
Jason Yan解释道，基于1700V PowiGaN的反激拓扑，配合InnoMux-2芯片，采用单管共源共栅HEMT开关架构，可以直接适配800VDC高压直流母线。这极大地简化了传统方案中复杂的拓扑结构。
他指出，InnoMux-2采用的自适应调整SR-ZVS技术，是消除功率开关开通损耗的关键。这不仅为800V高压系统实现高效运行提供了核心保障，也让反激方案在这个功率等级下展现出了惊人的竞争力。

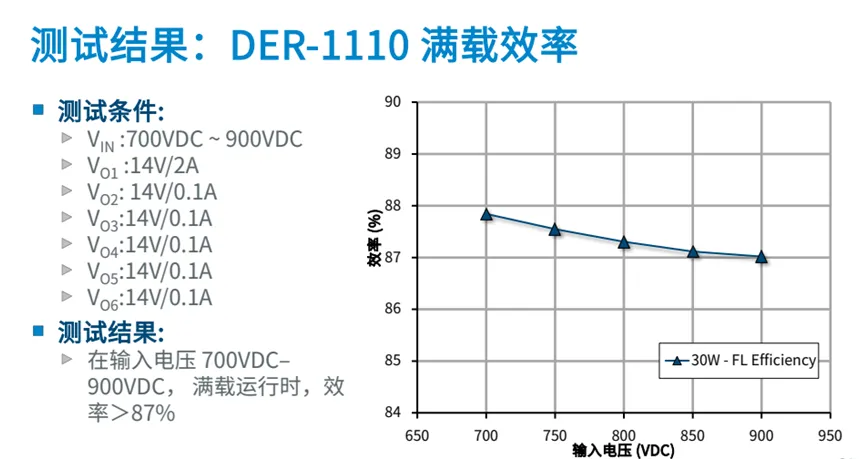

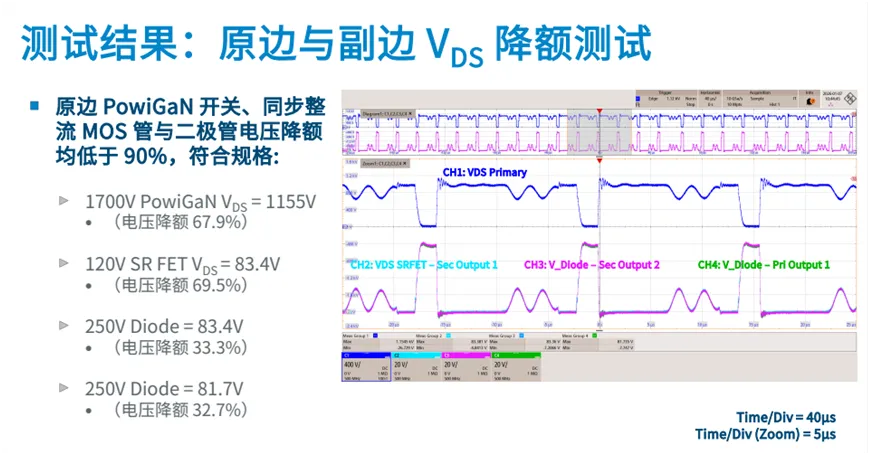

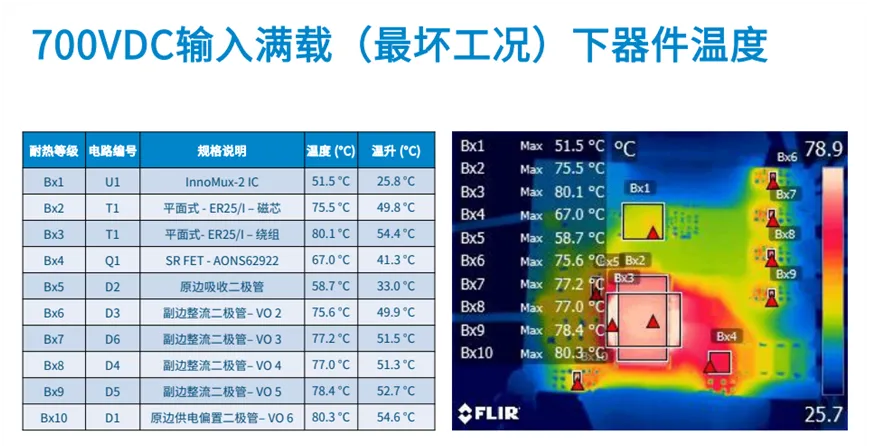

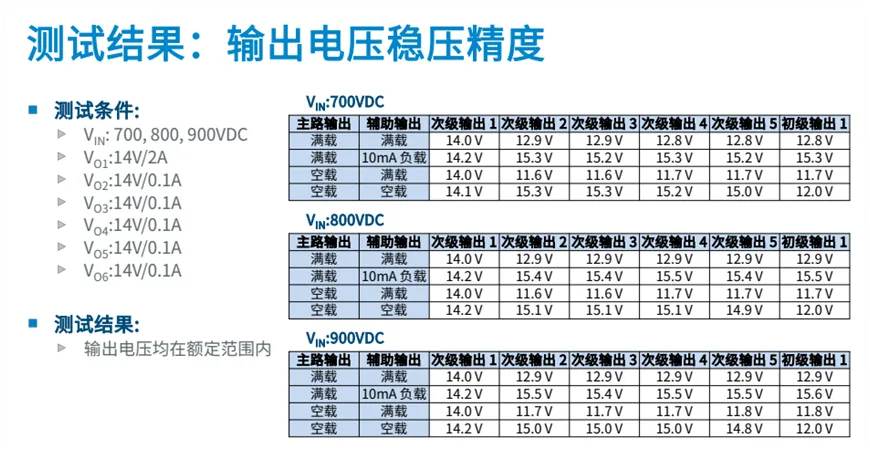

Jason Yan还展示了DER-1110的测试结果，数据显示，在700-900VDC全输入范围内，满载效率均高于87%，且原边与副边关键器件电压应力均具有约70%的降额，低于系统90%的降额裕量要求，最高器件温度在满载最坏工况下也仅为80.3℃。
这种性能表现得益于以下几大设计亮点：
1.平面变压器与高频化技术：利用12层PCB板铜箔走线替代传统漆包线绕组，配合高达150kHz的工作频率，极大地降低了模块高度并优化了EMI表现。
2.FluxLink集成反馈方案：无需光耦，提高了长期可靠性。
3.薄型设计与散热处理：依靠PCB板散热，无需额外散热器，完美适配8mm高度的极限环境。
结语：定义AI算力的“隐形基石”
随着AI算力需求迈向新的数量级，数据中心的供电网络（PDN）正从“跟随者”转变为“定义者”。Power Integrations此次推出的DER-1110和DER-1114参考设计，其意义远不止于两款新型号的电源方案。
Jason Yan在采访最后表示，PI不仅仅是在提供一个辅助电源，更是在展示一种可能性：即通过第三代半导体材料的精准选型与高度集成的系统设计，能够有效化解高压化、高密度化带来的物理空间与散热难题。他认为，当业界还在为如何实现800V架构而争论不休时，PI已经用批量供货的1700V氮化镓给出了一个关于“现在”的答案。
在NVIDIA Kyber机柜这个AI算力的核心载体中，这些厚度不足8毫米、元件数量精简至极致的辅助电源，正如同精密机械中的微型齿轮，虽不直接参与算力运算，却以极高的效率和极小的存在感，保障着整个庞然大物的稳定心跳。PI此次的方案，无疑为AI数据中心基础设施向更高电压、更高功率密度演进，树立起了一座值得业界深思的技术里程碑。
