D/P带中心与电子态密度计算工具使用说明

1. 系统概述

D/P带中心与电子态密度计算工具是一个专门用于 XPS/UPS/DFT 能谱数据处理的图形化工具，在原有 D/P 带中心计算基础上新增了电子态密度 (DOS) 计算功能。该工具支持批量数据处理、交互式可视化、工程保存/读取，并提供完整的导出功能。

1.1 核心功能

·📊数据导入：支持 TXT、DAT、CSV、TSV、XLSX、XLS 格式

·🔧能量校正：统一横坐标为"结合能"，支持单次/批量校正

·🎯三重计算：D带中心、P带中心、电子态密度 (DOS)

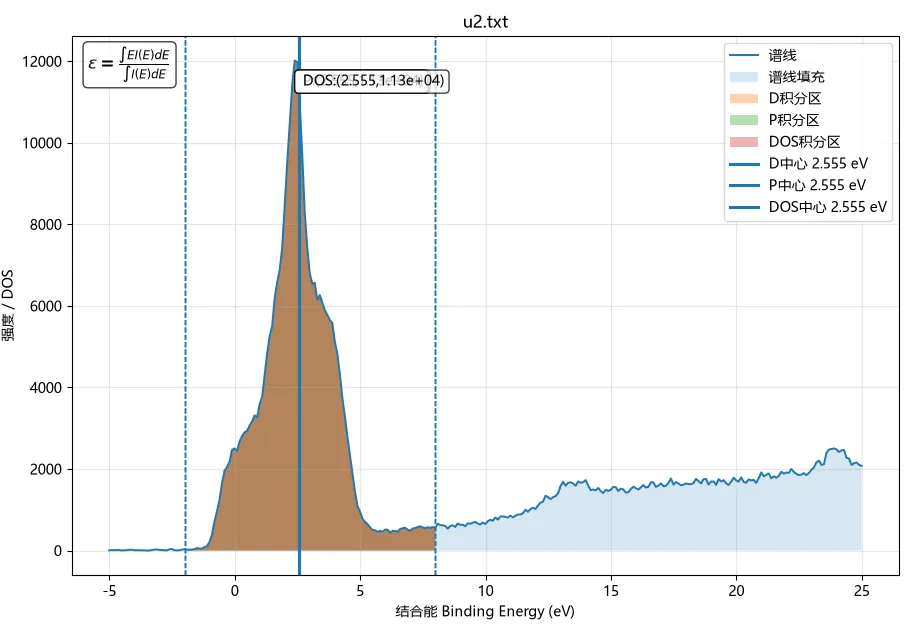

·📈交互式可视化：支持拖拽选择积分范围

·💾工程管理：保存/读取完整分析工程

·📤数据导出：支持 CSV/TXT 导出及图片导出

1.2 新增 DOS 功能

本版本在原有 D/P 带中心计算基础上，新增了电子态密度计算：

计算项目	输出内容	应用场景
D带中心	中心位置、积分面积、FWHM	催化活性预测
P带中心	中心位置、积分面积、FWHM	电子结构分析
DOS	积分DOS、平均DOS、中心位置	态密度分析

2. 系统要求

2.1 Python 版本

·Python 3.8 或更高版本（推荐 Python 3.9+）

2.2 依赖库

库名称	版本要求	用途
PyQt5	≥ 5.15.0	GUI 界面
numpy	≥ 1.20.0	数值计算
matplotlib	≥ 3.4.0	图形绘制
openpyxl	≥ 3.0.0	XLSX 文件读取（可选）
xlrd	≥ 2.0.0	XLS 文件读取（可选）
json	内置	工程文件序列化
csv	内置	CSV 导出
re	内置	正则表达式解析

2.3 环境配置

bash

# 安装所有依赖

pip install PyQt5 numpy matplotlib openpyxl xlrd

# 如果安装较慢，可使用国内镜像

pip install PyQt5 numpy matplotlib openpyxl xlrd -i https://pypi.tuna.tsinghua.edu.cn/simple

2.4 验证安装

bash

python -c "import PyQt5, numpy, matplotlib, openpyxl, xlrd; print('所有依赖安装成功')"

3. 界面布局

省略

4. 使用方法

4.1 基本工作流

text

1. 导入数据

├── 选择文件 → 加载单个文件

└──批量文件夹 → 加载目录下所有支持格式

2. 能量校正（如需要）

├── 输入校正值 (eV)

├── 应用到当前文件或应用到全部文件

└──校正公式：结合能 = 原始横坐标 + 校正值

3. 设置积分范围

├── 手动输入起点/终点

└──或在图上拖拽选择范围

4. 计算

├── 计算D带

├── 计算P带

├── 计算DOS（新增）

└──批量计算D/P/DOS（新增）

5. 查看与调整

├── 切换不同文件

├── 调整显示选项（含DOS控制）

└──查看结果面板（含DOS信息）

6. 导出结果

├── 导出完整数据 (CSV/TXT) - 含DOS列

├── 导出图片 (PNG/PDF/SVG/JPG)

├── 保存工程 (.dproj)

└──复制结果到剪贴板

4.2 详细步骤

步骤 1：导入数据

·选择文件：点击按钮选择单个数据文件

·批量文件夹：选择文件夹，自动加载所有支持格式

支持格式：

扩展名	说明
.txt	文本格式，空格/Tab/逗号分隔
.dat	通用数据文件
.csv	逗号分隔文件
.tsv	Tab分隔文件
.xlsx	Excel 2007+ 文件
.xls	Excel 97-2003 文件

步骤 2：能量校正

·校正值：输入偏移量（eV），正值为向右移动

·应用到当前：仅当前文件应用校正

·应用到全部：所有文件应用相同校正值

注意：横坐标统一为"结合能 Binding Energy (eV)"，原始横坐标 + 校正值 = 结合能

步骤 3：设置积分范围

·手动输入：在起点/终点框中输入数值

·拖拽选择：在图谱上按住鼠标左键拖拽，释放后自动填充范围

步骤 4：计算

·计算D带：使用当前范围计算 D 带中心

·计算P带：使用当前范围计算 P 带中心

·计算DOS：使用当前范围计算电子态密度（新增）

·批量计算D/P/DOS：对所有文件同时计算三种参数

步骤 5：显示控制

可独立控制以下元素的显示/隐藏：

控制项	说明
谱线	原始数据曲线
填充	谱线下区域填充
网格	坐标网格
图例	图例显示
公式	带中心计算公式
D/P/DOS 积分区	各积分范围高亮
D/P/DOS 中心线	各中心位置竖线
D/P/DOS 标签	各中心坐标标签

步骤 6：结果查看与导出

·结果面板：显示当前文件的详细计算结果（含DOS信息）

·复制结果：将结果复制到剪贴板

·导出完整数据：导出包含所有信息的 CSV/TXT（含DOS列）

·导出图片：导出高分辨率图谱

5. DOS 计算详解

5.1 DOS 计算参数

参数	说明
积分DOS	∫ I(E) dE，积分面积
平均DOS	积分DOS / 能量范围宽度
DOS中心	加权平均位置
DOS FWHM	半高宽

5.2 DOS 应用场景

·催化活性分析：DOS 积分反映可用的电子态数量

·电子结构表征：DOS 分布反映能带结构

·材料性质预测：结合 D/P 带中心综合评估

6. 导出数据格式

6.1 CSV/TXT 导出列（新增DOS列）

列名	说明
index	数据点索引
original_x	原始横坐标
binding_energy	校正后结合能
intensity	强度/DOS
correction_eV	校正值
D_center_x/y	D带中心
D_range_min/max	D带积分范围
D_area	D带积分面积
D_FWHM	D带半高宽
P_center_x/y	P带中心
P_range_min/max	P带积分范围
P_area	P带积分面积
P_FWHM	P带半高宽
DOS_center_x/y	DOS中心（新增）
DOS_range_min/max	DOS积分范围（新增）
DOS_integral	积分DOS（新增）
DOS_FWHM	DOS半高宽（新增）

7. 工程文件 (.dproj)

7.1 工程文件内容

工程文件为 JSON 格式，包含：

·所有加载的数据

·校正值

·D/P/DOS 计算结果

·显示选项

·当前文件索引

7.2 保存/读取工程

·保存工程：保存当前所有数据和计算结果

·读取工程：恢复之前保存的完整分析状态

8. 与精简版对比

功能	基础版	DOS版本
D带计算	✅	✅
P带计算	✅	✅
DOS计算	❌	✅
DOS积分区显示	❌	✅
DOS中心线/标签	❌	✅
批量D/P/DOS计算	❌	✅
导出含DOS列	❌	✅
结果含DOS信息	❌	✅

9. 常见问题

Q1: 无法读取 Excel 文件

解决方法：

bash

pip install openpyxl xlrd

Q2: 积分面积为0

解决方法：

·检查积分范围是否包含有效数据

·确保数据点在该范围内存在

·检查是否有负值或异常值

Q3: DOS 计算结果为空

可能原因：

·积分范围内数据不足

·积分面积为0

·范围设置过小

Q4: 无法加载中文路径文件

解决方法：

·将文件路径改为英文

·或确保 Python 使用 UTF-8 编码

Q5: 批量计算速度慢

解决方法：

·减少同时加载的文件数

·使用较小的积分范围

10. 版本历史

版本	更新内容
v3.0 DOS	新增电子态密度(DOS)计算功能
v3.0	精简版，仅支持文本/Excel格式
v2.0	添加工程保存/读取功能
v1.0	基础版本

11. 注意事项

1.数据格式：文件需要包含至少两列数值（横坐标 + 强度）

2.单位：横坐标单位为 eV，纵坐标为强度/DOS（任意单位）

3.校正：校正值即为"结合能 = 原始值 + 校正值"

4.批量处理：批量计算时所有文件使用相同的积分范围

5.DOS计算：需确保积分范围覆盖完整的 DOS 区域

12. 参考文献

·Hammer, B., & Nørskov, J.K. (1995). Why gold is the noblest of all the metals. Nature.

·Nørskov, J.K., et al. (2011). The nature of the active site in heterogeneous metal catalysis. Chemical Society Reviews.

·Bligaard, T., & Nørskov, J.K. (2008). Heterogeneous catalysis. Chemical Physics of Solid Surfaces.
