双 SMT 贴片后插件孔批量不上锡?90% 工程师都忽略二次回流致命隐患

一、为什么单贴没事，两次贴片插件焊锡批量翻车？

普通单板仅经历一次高温回流，插件孔内壁金属层、孔壁树脂损伤极小； 而双面 / 高低元件两次贴片，PCB 要承受两轮 250℃+ 高温热冲击，插件通孔无元器件遮挡，全程暴露在热风高温下，带来四大独有损伤：

1. 孔壁铜层反复氧化，沉金 / 沉锡表面镀层高温消耗殆尽，裸铜快速生成致密氧化膜，焊锡无法润湿；

2. 两次锡膏回流残留助焊剂积存在通孔内部，高温碳化形成绝缘黑膜，隔绝锡液；

3. 板材受热反复伸缩，薄孔铜出现起皮、微裂纹、分层，锡难以附着孔壁；

4. 钢网锡膏易渗入插件孔，高温固化锡珠堵塞孔径，阻碍锡液爬升排气。

这也是很多工程师只调波峰焊，问题无法根治的核心原因：不良隐患在 SMT 阶段就已经埋下。

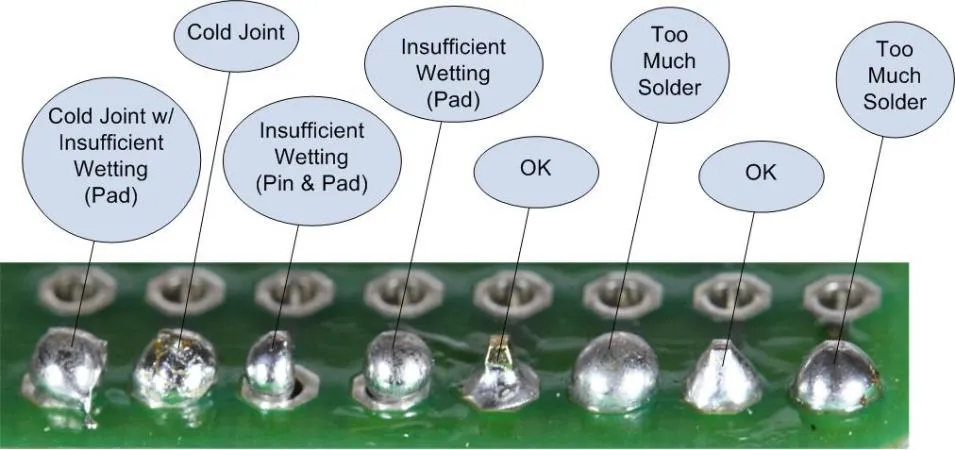

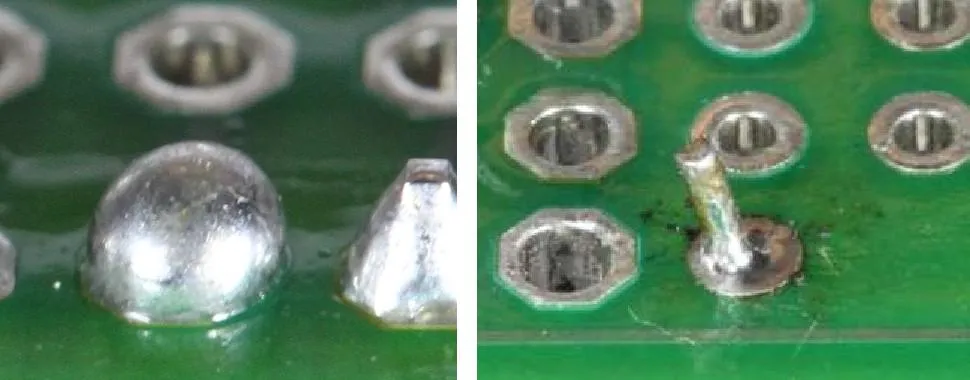

二、插件孔焊锡不良 5 大类故障现象 & 对应根源

1. 通孔内壁完全发黑、无焊锡，仅孔口少量锡

核心诱因：绿油入孔、助焊剂碳化、二次回流造成严重黑镍 / 孔铜氧化

2. 孔内布满气泡、针孔、空洞

核心诱因：PCB 板材吸潮、预热不足、双贴后通孔残留水汽，高温爆沸

3. 爬锡高度不足，内部大面积空洞虚焊

核心诱因：孔铜厚度不足、板材 TG 值偏低分层、波峰高度不够、走板速度过快

4. 插件单边不上锡，另一侧爬锡正常

核心诱因：插件歪斜、引脚与通孔间隙过小、定位治具偏移

5. 整板所有插件孔润湿性能变差，批量不良

核心诱因：锡炉铜离子超标、二次回流氧化过重、助焊剂活性不足

三、全流程落地改善方案（PCB 厂 + SMT + 波峰焊三段管控）

（一）PCB 板材源头管控，从底层规避风险

1. 插件通孔孔铜厚度≥20μm，批量双贴板统一选用高 TG 板材（TG≥150℃），抵抗两次高温冲击；

2. 阻焊工序执行挡孔 / 控深塞孔工艺，杜绝绿油流入通孔内壁；

3. 沉金板加厚金层，沉锡板锡厚控制 1.2μm 以上；成品真空防潮包装，避免仓储吸潮。

（二）两道 SMT 贴片制程优化（最关键改善环节）

1. 钢网设计避开所有插件通孔，禁止锡膏印刷流入孔内产生残留；

2. 优化二次回流曲线：缩短高温保温时长，峰值温度适当下调，减少通孔持续受热氧化；

3. 双贴完工后增加等离子清洗工序，清除通孔内碳化助焊剂残留，大幅提升孔壁可焊性；

4. 管控生产周期：两次贴片完成 48 小时内完成插件焊接，长时间存放会加重通孔氧化。

（三）插件 + 波峰焊工艺调整，提升润湿排气能力

1. 更换高活性免清洗助焊剂，加大喷涂量，保证通孔内部完全浸润助焊剂；

2. 提升预热温度，充分排出板材、通孔内水汽与有机残留，杜绝针孔气泡；

3. 锡炉温度上调 5~10℃，加高锡波高度，同步降低走板速度，延长锡液浸润时间；

4. 定期检测锡炉铜含量，铜超标及时更换新锡，保证锡液流动性；

5. 插件元器件防潮存储，氧化引脚提前预搪锡处理，保证引脚可焊性。

（四）产线临时应急对策（批量不良紧急救场）

双贴后插件孔批量拒焊，无需返板重工： 整板过等离子清洗→重新喷涂足量助焊剂→二次过波峰，可快速降低 80% 以上通孔不良。

四、现场快速排查简易流程（品质工程师随身自查）

1. 不良通孔切片，确认是否存在绿油入孔、孔铜起皮分层；

2. 查看 SMT 钢网图纸，确认插件孔是否有锡膏印刷开口；

3. 调取二次回流炉温曲线，核对峰值温度、保温时长；

4. 检测锡炉锡渣、铜离子含量，核查助焊剂喷涂状态；

5. 确认双贴完成到插件焊接的存放时长，排查仓储防潮管控。

  双贴片搭配插件波峰焊是目前工控板、电源板、驱动板主流工艺，通孔焊锡不良几乎是每家工厂都会遇到的品质痛点。 如果你在生产中遇到插件爬锡不足、虚焊、针孔、黑孔等问题，欢迎评论区留言板型与表面工艺，一起交流制程改善思路。 觉得本文干货实用，欢迎转发给车间工艺、品质同事，收藏备查！
