还在重复造轮子?这款.NET开源视觉软件,搞定相机标定、图像算法、机器人联调

🌈前言

做工业视觉调试、相机标定的同行应该都深有体会，市面上很多视觉工具要么是成套付费大型软件，上手门槛高、功能冗余；要么只有单一图像处理功能，没法把相机取图、标定、图像预处理、尺寸测量、机器人通讯整合到一块。平时现场调试要来回切换好几个软件，开相机一个工具、处理图像一个、标定还要单独开程序，效率特别低。

✅工业相机现场标定校准 工厂新相机装机、镜头更换、工作台偏移后做棋盘格标定，自动提取标定点，提取失败可手动补点，计算内参、畸变系数、毫米像素换算比例，消除镜头畸变误差。

✅图像算法快速调试验证开发视觉检测方案前期，快速测试降噪、二值化、Sobel 边缘、图形轮廓检测参数，不用写代码，滑动条实时改参数、即时预览处理效果。

✅工业视觉与机器人联调 视觉算出工件偏移坐标后，通过预设通讯协议直连机器人，下发纠偏指令，现场快速验证视觉定位 + 机器人抓取整套流程。

✅视觉新手学习练手 完整可视化标定、图像处理流程，所有算法参数直观可见，适合刚入行视觉工程师理解相机标定、图像基础算法逻辑。

🌾技术特点

原生适配巴斯勒工业相机
内置PylonC.NET驱动，一键初始化相机、单张拍摄、原图保存，不用额外安装相机配套软件，开机直接连接设备。
标定逻辑成熟，自动 + 手动双模式
底层封装完整 CameraCalibrate 标定类，正常环境自动识别棋盘格；反光、暗光等复杂工况支持手动拾取特征点修正，标定结果实时展示内参、畸变、毫米像素比例。
轻量化 WinForms 架构，工控机流畅运行
基于.NET Framework 搭建，占用内存低，老旧工业电脑、触控工控机都能稳定打开，界面布局贴合车间触控操作习惯。
全套基础 OpenCV 图像算法可视化封装
降噪滤波、自适应二值化、多类边缘算子、几何图形检测全部做成可视化控件，滑动条实时调整参数，处理结果即时刷新画布。
交互式画布，支持鼠标框选拾取
直接在图像上拖动框选检测区域、点击拾取坐标点，实时叠加标注线条、特征框、尺寸文字，所有图形参数同步展示在面板。
模块化分层代码，易拓展二次开发
相机、标定、图像算法、通讯、测量功能独立分层，想新增轮廓检测、条码识别、其他品牌相机对接，不用改动主流程代码。
自带机器人通讯交互模块
预留多协议通讯下拉选择，支持下发视觉测量坐标、控制指令，快速打通视觉设备与机械手数据交互。

🌾功能

图像基础采集管理
初始化巴斯勒工业相机、实时拍摄单张图像、本地图片导入、原图保存，画布支持缩放平移查看细节，可勾选开关图形标注显示。

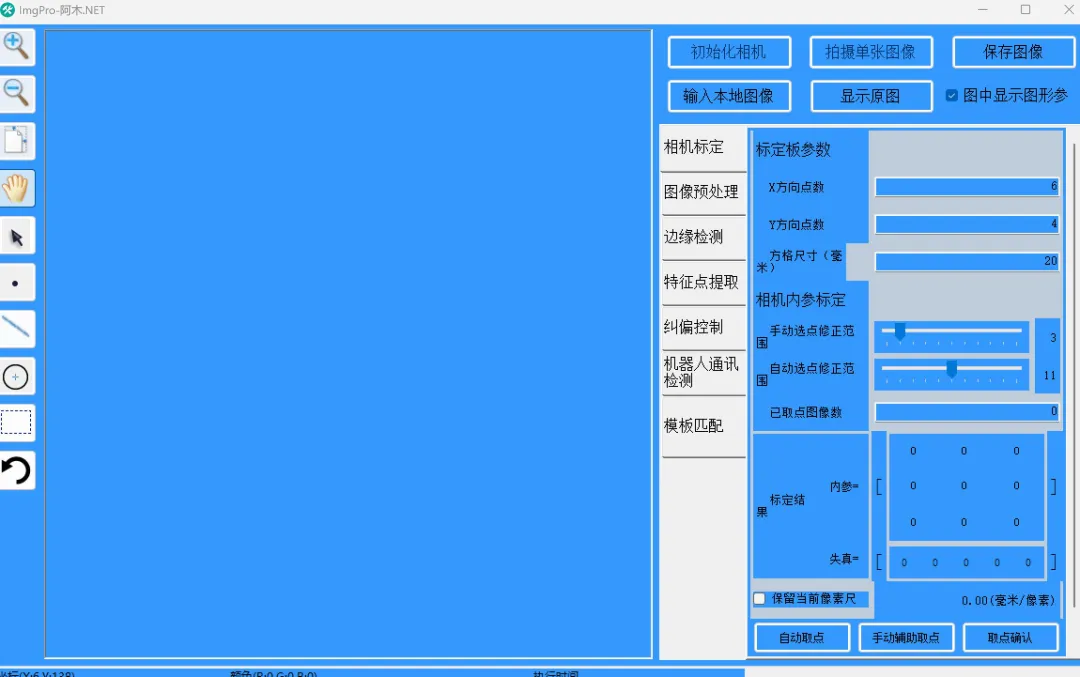

棋盘格相机标定模块
自定义标定板行列点数、方格实际尺寸；自动提取标定点、手动辅助拾取修正；一键计算相机内参、畸变系数、毫米 / 像素换算比例，完整展示标定结果。

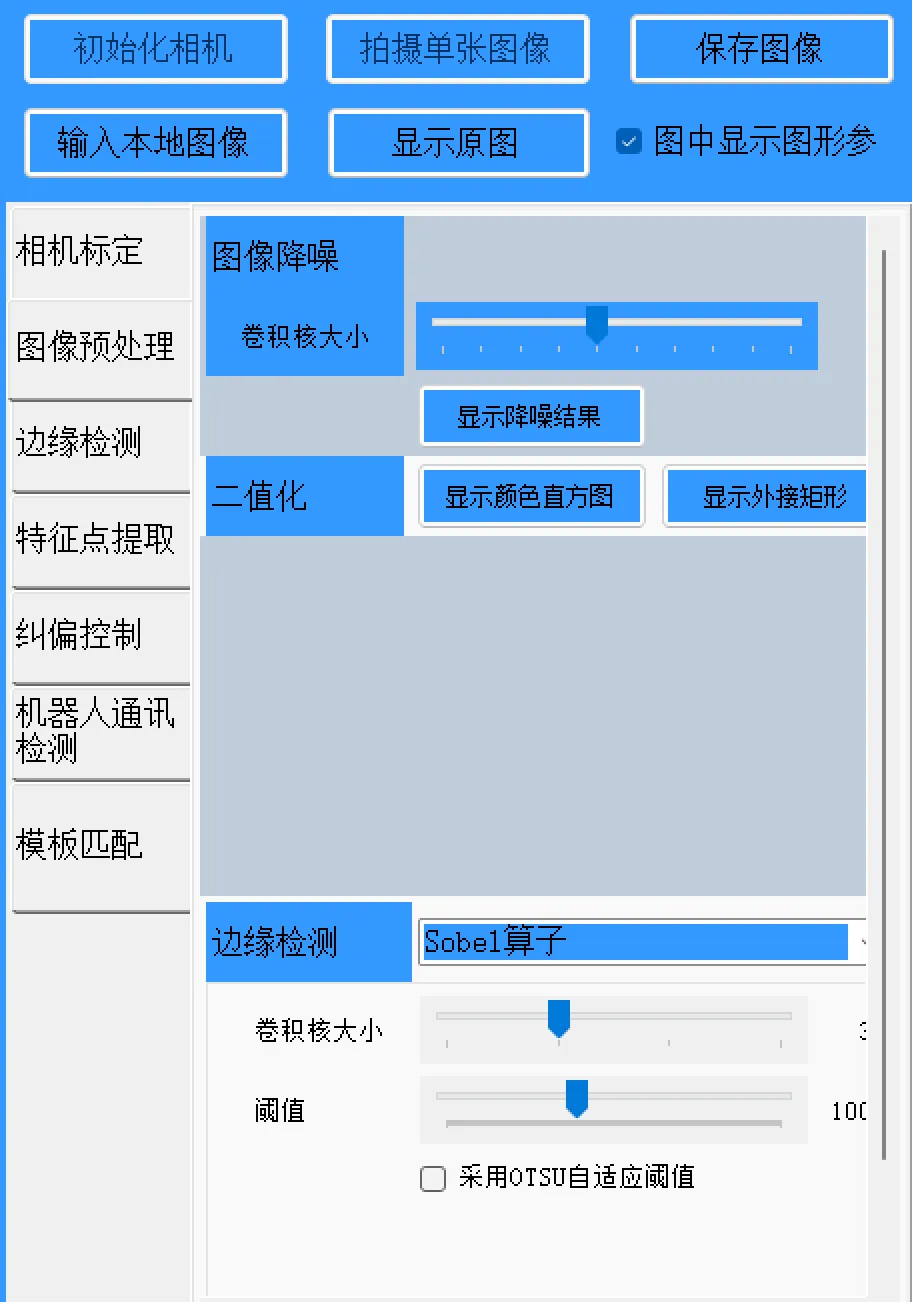

图像预处理工具箱
高斯降噪可调卷积核大小、灰度直方图查看、自适应二值化、外接轮廓提取；支持 Sobel 等多种边缘检测算子，可切换 OTSU 自适应阈值，参数实时预览效果。
几何特征点检测
圆形、矩形、三角形轮廓检测，自定义尺寸浮动范围、灰度阈值、最小面积；鼠标框选目标区域快速筛选工件图形，自动识别并标注轮廓。

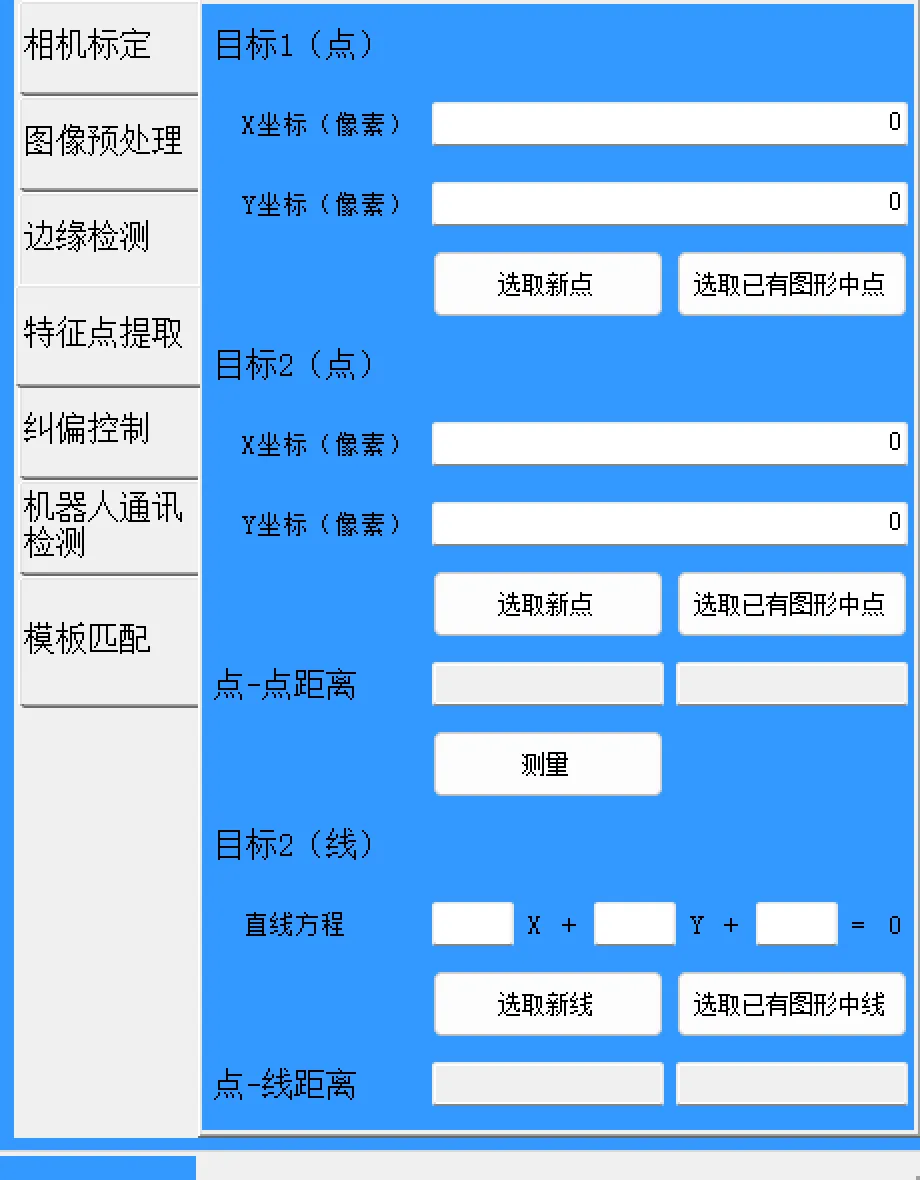

视觉尺寸纠偏测量
鼠标拾取多点、多条直线，自动计算两点间距、点到直线偏移距离；同步展示像素数值与实际毫米尺寸，用于工件定位纠偏计算。

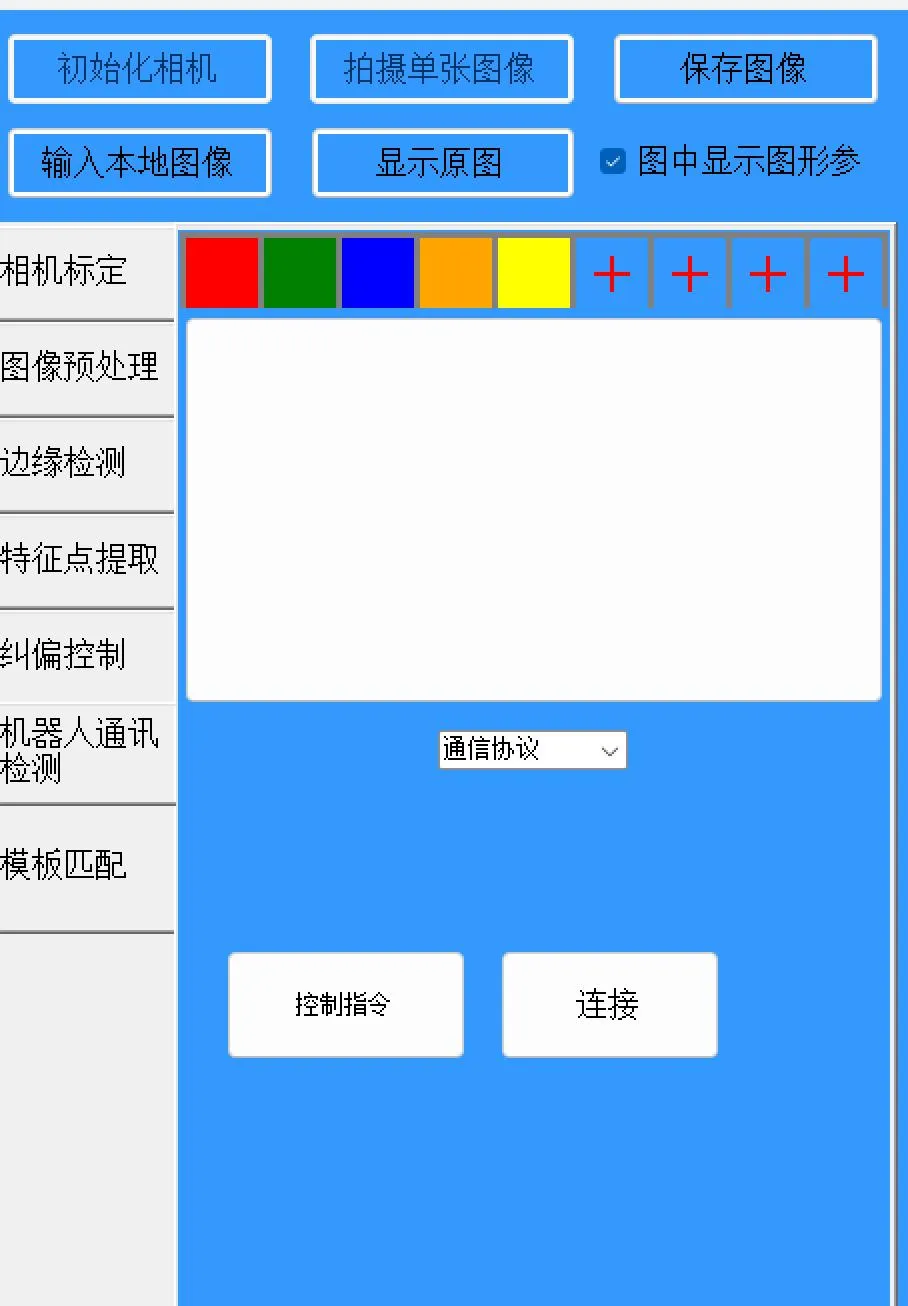

机器人通讯对接
可选多种通讯协议，建立设备连接，下发视觉算出的坐标控制指令，实现视觉定位后机械手自动补偿偏移。
模板匹配预留扩展
预留模板匹配功能面板，可后续新增模板采集、模板匹配定位、缺陷比对检测功能。
