💡 6月24日光通信巨头康宁在韩国AI数据中心光互联大会发布玻璃光互连、玻璃桥组件、玻璃基板适配CPO全新架构；产业端同步迎来重磅催化，台积电6月落地CoWoS玻璃基板开发计划，英特尔2026年初推出全球首款玻璃芯载板商用CPU，英伟达也认可玻璃基板是下一代光封装优选基材。

过去仅用作显示辅料的特种玻璃，如今跃升为AI算力底层核心材料。玻璃基板是2026-2030年确定性最强的先进封装升级路线，CPO仅为其多元应用分支之一，本文重点拆解玻璃基板基础定义、性能优势、产业化节奏、全产业链格局，最后梳理覆盖玻璃基板赛道、同时配套适配光互联场景的6家核心企业。

一、什么是玻璃基板？AI芯片封装换代核心材料

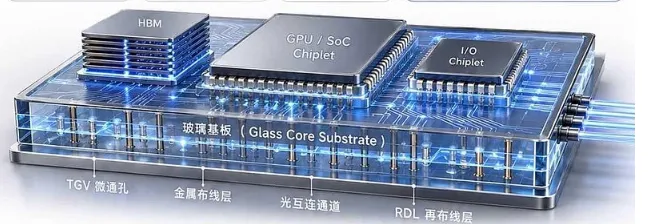

玻璃基板（Glass Core Substrate / TGV Substrate），即用高硼硅特种工程玻璃，替换传统ABF有机载板、硅中介层的新一代封装基材，核心工艺分为三步：TGV玻璃通孔打孔、金属填孔、RDL重布线。

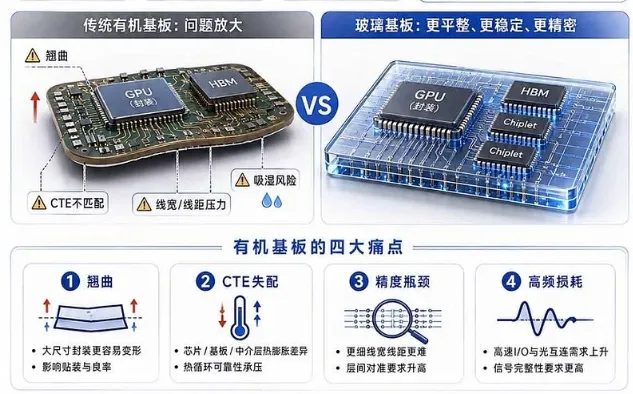

传统有机基板大面积封装翘曲严重、高频信号损耗大、布线精度受限，而玻璃基板全方位补齐短板，是高端算力芯片封装迭代的核心解决方案。

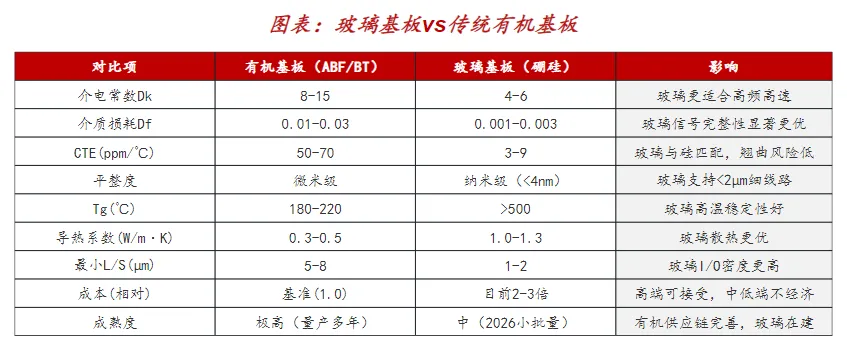

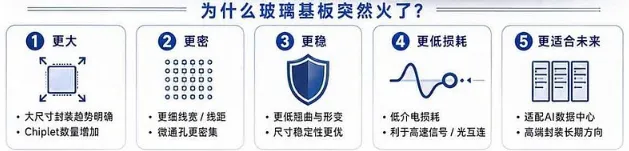

🌟 七大核心性能优势

热膨胀高度匹配，解决大芯片翘曲痛点
玻璃CTE约3.3 ppm/°C，硅片为2.7 ppm/°C，有机载板达10-15 ppm/°C。二者热膨胀系数接近，大幅降低500mm超大尺寸GPU、HBM封装的热应变、翘曲问题。
机械稳定性优异
玻璃硬度高、形变极小，可承载超大尺寸芯片机械应力，彻底改善有机基板大面积封装变形缺陷。
高频电学损耗极低
绝缘属性加持，介电常数仅硅的1/3，介电损耗比硅低2-3个数量级，高速电信号衰减、串扰大幅减少，适配超高带宽算力互联。
超高精密布线能力
板面极致平整，可实现3-6微米超细布线，通孔间距小于100微米，布线精度远超有机基板10-20微米标准，支撑Chiplet高密度集成。
大面板加工，大幅降低生产成本

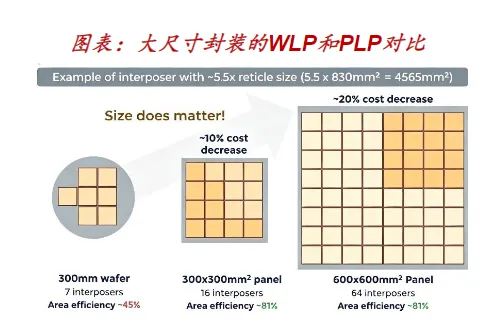

支持510×515mm超大方形面板生产，硅晶圆材料利用率仅60%，玻璃基板可达90%以上，规模化量产成本优势突出。
光学透光性（次要适配CPO）
红外波段高透光，可集成简易光波导，适配光电共封装场景，但仅属于玻璃基板众多应用里的细分分支。
长期化学稳定可靠
耐湿气、酸碱腐蚀，7×24小时高负载数据中心工况下使用寿命更长。

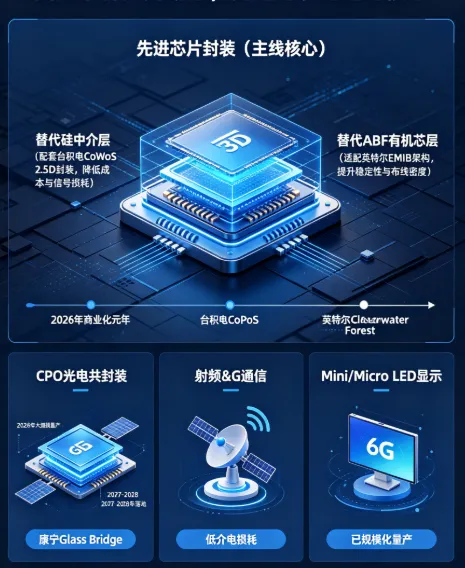

二、四大下游应用场景，先进封装为绝对核心

1. 先进芯片封装（主线核心，行业最大增量）

两大主流落地路线：

替代硅中介层：
配套台积电CoWoS 2.5D封装，降低封装成本与信号损耗，承载超大算力芯片；
替代ABF有机芯层：
适配英特尔EMIB架构，提升芯片尺寸稳定性与布线密度。

产业化节奏：2026年商业化元年，2028年行业大规模量产；台积电CoPoS玻璃中介层预计2028年底投产，英特尔Clearwater Forest是全球首款商用玻璃基板CPU。

2. CPO光电共封装（细分配套场景）

玻璃基板可同步承载电路布线与简易光波导，实现光、电芯片合封，康宁Glass Bridge为此方向方案，产业落地节奏慢于先进封装，预计2027-2028年少量产品落地。

3. 射频&6G通信

低介电损耗特性适配高频射频芯片、集成无源器件，用于卫星、6G终端，国内产业化成熟度较高。

4. Mini/Micro LED显示

已全面规模化量产，是TGV整套工艺的验证赛道，为半导体封装积累成熟制造经验。

三、全球+国内产业化进度，清晰量产时间周期

🌍 海外龙头布局规划

英特尔：
Glass Core玻璃芯载板，首款商用CPU已发布，2027-2028年大规模出货；
台积电：
CoPoS玻璃中介层，2026年底搭建试产线，2028年底-2029年正式量产，联合群创、Ibiden协同验证；
三星电机：
TGV玻璃基板，2027年下半年量产，已向苹果、博通送样；
SKC（Absolics）：
2026年底前基板量产，美国自建生产基地；
康宁：
垄断高端电子玻璃原片，同步研发适配光互连的玻璃组件，手握海外大厂长期订单，2028年新产线投产。

🇨🇳 国内企业研发与量产进展

京东方A：
A股唯一全流程布局企业，打通515×510mm基板TGV+填孔+RDL全套工艺，与康宁签署合作备忘录，计划2027年初量产，目标2028年渗透率30%；
沃格光电：
国内TGV加工龙头，具备基板小批量量产能力，覆盖中介层、封装载板；
美迪凯：
多规格玻璃基板量产，供货台积电、AGC；
长信科技：
覆盖减薄、打孔、镀膜、电镀、RDL全工序，独家供应台系面板厂，对接国内芯片厂商；
蓝思科技：
新入局企业，掌握510×515mm主流版型，通孔贯通率100%，专用厂房年底投产。

📅 行业统一时间节点

2026年商业化元年，全年出货5-10万片，主要供给先进封装、射频场景，头部企业中试、小批量产线落地；

2027年行业小批量放量，英特尔玻璃基板CPU出货，台积电试产，行业综合良率60%-70%；

2028年大规模量产拐点，台积电CoPoS量产，行业良率目标85%-90%，板块渗透率快速提升；

2030年全面商业化，高端ABF载板领域渗透率达50%，市场规模数百亿美元。

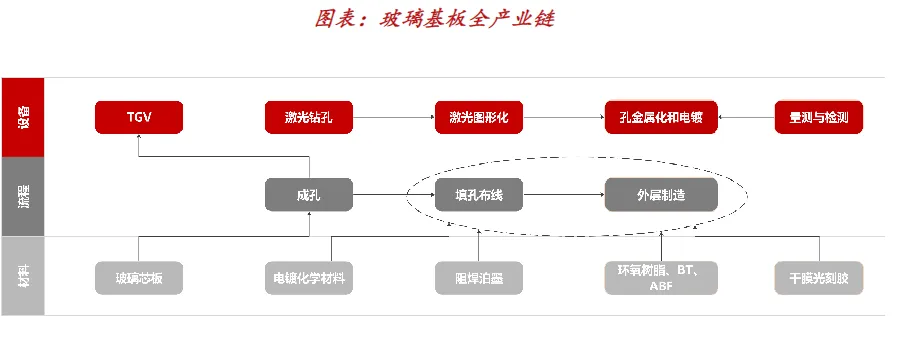

四、全产业链四大环节拆解，价值分布清晰

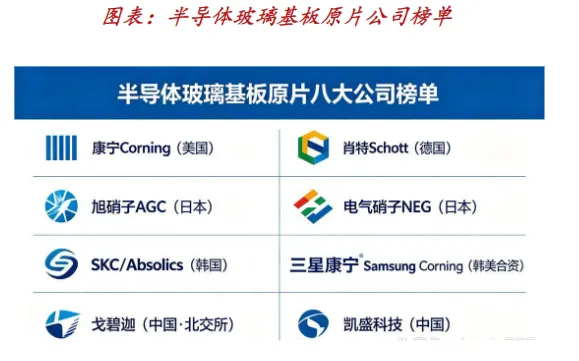

上游：电子玻璃原片价值占比15%-30%，核心卡脖子环节。全球90%以上被康宁、肖特、AGC垄断。
代表：力诺药包、凯盛科技、旗滨集团

中游：TGV配套设备价值占比30%，最先兑现业绩。激光钻孔、磁控溅射、电镀等。
代表：帝尔激光、大族激光、北方华创

中游核心：TGV深加工价值占比50%-70%，技术壁垒最高。通孔、金属化、RDL全套工艺。
代表：京东方A、沃格光电、长信科技

下游配套辅材价值占比5%-10%。电镀药水、ABF-GCP增层膜。
代表：天承科技、三孚新科、圣泉集团

五、市场空间测算，千亿级蓝海

天风机械：
玻璃原片342亿元、TGV设备400亿元、玻璃基板600亿元；95%终局渗透率下整体市场2426亿元；
中泰化工：
先进封装完全替代空间600-650亿元，50%渗透率对应320亿元；
Yole Group：
2024年全球先进封装市场460亿美元，2030年达794亿美元；
京东方指引：
2028年行业渗透率30%，对应国内市场约200亿元。

机构共识：2030年玻璃基板市场规模有望达到数百至千亿级别，是2026-2030年优先级最高的硬件材料升级主线。

六、行业核心催化节点（2026-2027）

2026年5月：
京东方与康宁签署合作备忘录；
2026年6月：
台积电发布CoWoS玻璃基板开发计划，康宁推出适配光互联的玻璃架构；
2026年Q3-Q4：
英特尔首款玻璃基板CPU量产，国内多家企业试产线建成；
2026年12月：
京东方敲定玻璃基板大额投资，投建3.5代示范产线；
2027年H2：
台积电CoPoS试产、三星电机基板量产，行业良率爬坡至70%；
2027年底-2028年：
台积电玻璃中介层大规模量产，英伟达新一代GPU率先落地应用。

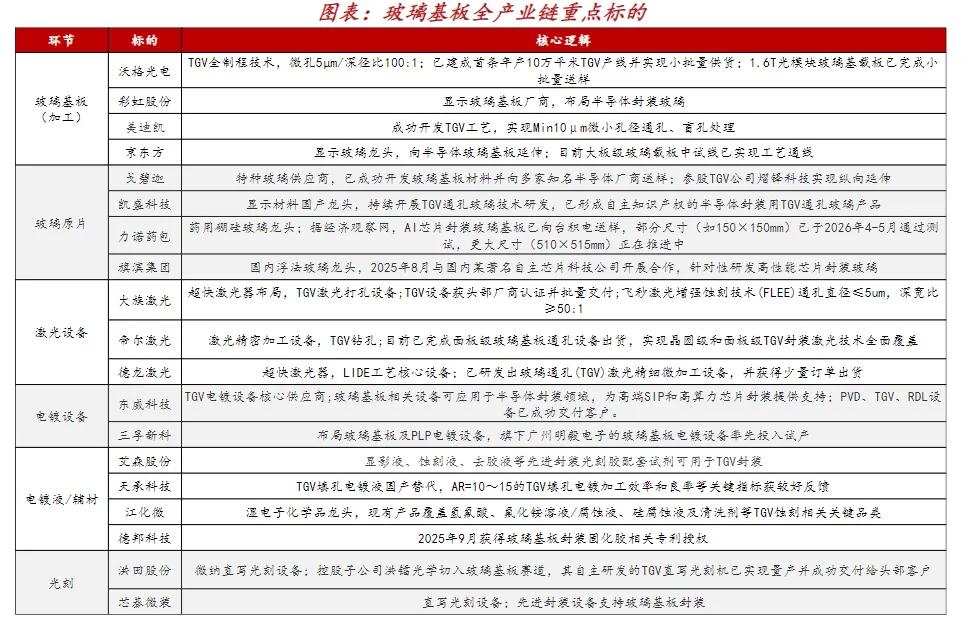

七、6家核心企业全梳理

整条产业链分为上游原片、中游TGV深加工、下游封装应用三层，6家企业完整覆盖玻璃基板全流程，部分企业具备配套CPO光封装的拓展能力。

沃格光电中游TGV深加工龙头

主营业务：TGV玻璃基板全流程制造

业务关联：国内少数掌握TGV通孔、填铜、多层布线全工艺企业，核心产品面向GPU、HBM先进封装，同时可配套供给光模块基板，多条路线同步送样验证。

✨ 核心亮点：国内首条年产10万平米TGV量产产线落地，最小加工孔径仅3微米；武汉产线实现小批量供货，8层玻璃互联结构量产，高阶堆叠产品持续研发。

京东方唯一全流程平台

主营业务：显示面板、半导体玻璃基封装载板

业务关联：重金布局玻璃载板试验线，核心发力算力芯片先进封装；与康宁合作同步覆盖高速光互联配套基板，控股华灿光电完善光电配套生态。

✨ 核心亮点：9.93亿元试验线2026上半年全自动通线，月产能1000片，TGV开孔工艺突破，持续向国内头部芯片厂送样，资金与制造实力行业领先。

长电科技下游先进封测核心载体

主营业务：集成电路封装测试

业务关联：国内首家建成玻璃基Chiplet验证产线，核心承接GPU、HBM玻璃基板封装订单；同步具备光芯片合封能力，可完成少量CPO样品交付。

✨ 核心亮点：全球第三大封测厂，国内市占率超30%；2025年先进封装收入270亿元，占总营收近70%；2026年计划78亿元投建临港高端封测工厂，扩产玻璃基板封装产能。

彩虹股份上游国产玻璃原片龙头

主营业务：显示基板玻璃、半导体TGV玻璃原片

业务关联：依托溢流法工艺跨界半导体基板原片，产品主要供给AI芯片中介层，同时满足光封装基材基础用料需求，已向国内封测厂送样。

✨ 核心亮点：国内唯一量产G8.5+高世代玻璃基板企业，国内市占率超30%；自研“616”料方突破海外专利，良率90%以上，成本较进口低30%；2026年内芯片级玻璃基板计划小批量量产。

中际旭创高速光模块龙头（需求端）

主营业务：800G/1.6T高速光模块制造

业务关联：主业为高速光模块，属于玻璃基板光互联场景下游采购方，联合基板厂商开发适配光模块的专用玻璃载板，先进算力芯片封装并非其核心赛道。

✨ 核心亮点：800G、1.6T光模块全球市占率第一，英伟达核心供应商；作为光引擎集成商，仅为玻璃基板细分应用场景的需求方。

凯盛科技央企玻璃原片

主营业务：新型显示材料、半导体超薄硼硅玻璃

业务关联：中建材平台同步布局显示与半导体玻璃，超薄硼硅玻璃主打AI算力芯片、HBM存储封装，可兼容光互联基材需求。

✨ 核心亮点：国内唯一实现8.5代LCD、8.6代OLED玻璃基板国产化企业，UTG柔性玻璃国内龙头；央企研发资源充足，是玻璃原片国产替代核心力量。

📊 六家企业产业链定位总结

上游原片（产业根基）：
彩虹股份、凯盛科技，主攻半导体玻璃原片国产替代，供给全行业基板加工厂商；
中游TGV深加工（核心赛道）：
沃格光电、京东方，整条产业链价值核心，产品核心供给先进算力封装，少量配套光互联场景；
下游应用端：
长电科技负责玻璃基板芯片封装集成；中际旭创仅为玻璃基板CPO细分场景下游采购企业。

产业链还有深天马、晶方科技、新易盛等配套企业，篇幅有限不展开，大家可在评论区补充相关标的。

八、行业风险提示

技术迭代风险：
PTFE、陶瓷等新型封装材料或延缓玻璃基板渗透速度；
量产良率风险：
当前行业综合良率50%-85%，需提升至92%以上才能具备成本竞争力；
需求波动风险：
AI资本开支下行，压制高端先进封装整体需求；
行业竞争风险：
大量企业扩产入局，后期或出现价格内卷；
地缘供应链风险：
高端玻璃原片、核心加工设备依赖进口，存在供应不稳定隐患。

📝 文末总结

玻璃基板是AI算力时代确定性最高的先进封装材料升级主线，英特尔、台积电、三星、康宁全球巨头集中布局，2026年正式迈入商业化元年，2028年迎来规模化量产窗口。整条产业两大核心瓶颈为高端电子玻璃原片海外垄断、TGV量产良率提升。

CPO仅为玻璃基板众多应用中的细分配套场景，行业核心增量、成长主线集中在GPU、HBM、Chiplet先进封装赛道，该板块是贯穿2026-2028年的核心科技成长主线，长期市场成长空间广阔。
