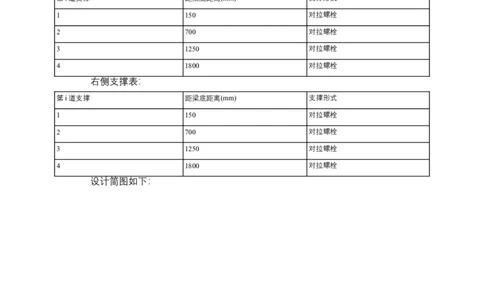

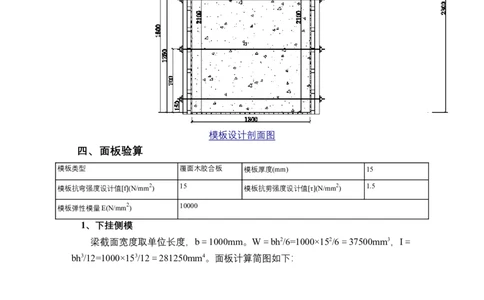

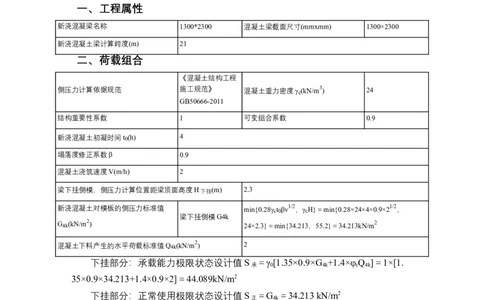

05-核心区 1300x2300 梁侧模板计算书 计算依据: 1、《混凝土结构工程施工规范》GB50666-2011 2、《混凝土结构设计规范》GB50010-2010 3、《建筑结构荷载规范》GB 50009-2012 4、《钢结构设计标准》GB 50017-2017 一、工程属性 新浇混凝梁名称 1300*2300 混凝土梁截面尺寸(mmxmm) 1300×2300 新浇混凝土梁计算跨度(m) 21 二、荷载组合 《混凝土结构工程 侧压力计算依据规范 施工规范》 混凝土重力密度γc(kN/m 3 ) 24 GB50666-2011 结构重要性系数 1 可变组合系数 0.9 新浇混凝土初凝时间t0(h) 4 塌落度修正系数β 0.9 混凝土浇筑速度V(m/h) 2 梁下挂侧模,侧压力计算位置距梁顶面高度H下挂(m) 2.3 新浇混凝土对模板的侧压力标准值 min{0.28γct0βv 1/2 ,γcH}=min{0.28×24×4×0.9×2 1/2 , 梁下挂侧模G4k G4k(kN/m 2 ) 24×2.3}=min{34.213,55.2}=34.213kN/m 2 混凝土下料产生的水平荷载标准值Q4k(kN/m 2 ) 2 下挂部分:承载能力极限状态设计值S =γ [1.35×0.9×G +1.4×φ Q ]=1×[1. 承 0 4k c 4k 35×0.9×34.213+1.4×0.9×2]=44.089kN/m2 下挂部分:正常使用极限状态设计值S =G =34.213 kN/m2 正 4k 三、支撑体系设计 小梁布置方式 水平向布置 主梁间距(mm) 500 主梁合并根数 2 小梁最大悬挑长度(mm) 250 结构表面的要求 结构表面外露 对拉螺栓水平向间距(mm) 500梁左侧 梁右侧 楼板厚度(mm) 200 200 梁下挂侧模高度(mm) 2100 2100 小梁道数(下挂) 10 10 左侧支撑表: 第i道支撑 距梁底距离(mm) 支撑形式 1 150 对拉螺栓 2 700 对拉螺栓 3 1250 对拉螺栓 4 1800 对拉螺栓 右侧支撑表: 第i道支撑 距梁底距离(mm) 支撑形式 1 150 对拉螺栓 2 700 对拉螺栓 3 1250 对拉螺栓 4 1800 对拉螺栓 设计简图如下:模板设计剖面图 四、面板验算 模板类型 覆面木胶合板 模板厚度(mm) 15 模板抗弯强度设计值[f](N/mm 2 ) 15 模板抗剪强度设计值[τ](N/mm 2 ) 1.5 模板弹性模量E(N/mm 2 ) 10000 1、下挂侧模 梁截面宽度取单位长度,b=1000mm。W=bh2/6=1000×152/6=37500mm3,I= bh3/12=1000×153/12=281250mm4。面板计算简图如下: 1、抗弯验算q =bS =1×44.089=44.089kN/m 1 承 q =γ ×1.35×0.9×G ×b=1×1.35×0.9×34.213×1=41.569kN/m 1静 0 4k q =γ ×1.4×φ ×Q ×b=1×1.4×0.9×2×1=2.52kN/m 1活 0 c 4k M =0.107q L2+0.121q L2=0.107×41.569×0.2332+0.121×2.52×0.2332=0. max 1静 1活 259kN·m σ=M /W=0.259×106/37500=6.9N/mm2≤[f]=15N/mm2 max 满足要求! 2、挠度验算 q=bS =1×34.213=34.213kN/m 正 ν =0.632qL4/(100EI)=0.632×34.213×233.3334/(100×10000×281250)=0. max 228mm≤233.333/400=0.583mm 满足要求! 3、最大支座反力计算 承载能力极限状态 R =1.143×q ×l +1.223×q ×l =1.143×41.569×0.233+1.223×2.52×0.233 下挂max 1静 左 1活 左 =11.806kN 正常使用极限状态 R' =1.143×l ×q=1.143×0.233×34.213=9.125kN 下挂max 左 五、小梁验算 小梁最大悬挑长度(mm) 250 小梁计算方式 三等跨连续梁 小梁类型 方钢管 小梁截面类型(mm) □40×40×2 小梁弹性模量E(N/mm 2 ) 206000 小梁抗剪强度设计值[τ](N/mm 2 ) 125 小梁截面抵抗矩W(cm 3 ) 3.67 小梁抗弯强度设计值[f](N/mm 2 ) 205 小梁截面惯性矩I(cm 4 ) 7.34 1、下挂侧模 计算简图如下:跨中段计算简图 悬挑段计算简图 1、抗弯验算 q=11.806kN/m M =max[0.1×q×l2,0.5×q×l 2]=max[0.1×11.806×0.52,0.5×11.806×0.252]=0. max 1 369kN·m σ=M /W=0.369×106/3670=100.524N/mm2≤[f]=205N/mm2 max 满足要求! 2、抗剪验算 V =max[0.6×q×l,q×l ]=max[0.6×11.806×0.5,11.806×0.25]=3.542kN max 1 τ =V /(8I δ)[bh 2-(b-δ)h2]=3.542×1000×[40×402-(40-5)×352]/(8×73400×5)=25. max max z 0 483N/mm2≤[τ]=125N/mm2 满足要求! 3、挠度验算 q=9.125kN/m ν =0.677qL4/(100EI)=0.677×9.125×5004/(100×206000×73400)=0. 1max255mm≤500/400=1.25mm ν =qL4/(8EI)=9.125×2504/(8×206000×73400)=0.295mm≤250/400=0.625mm 2max 满足要求! 4、最大支座反力计算 承载能力极限状态 R =max[1.1×11.806×0.5,0.4×11.806×0.5+11.806×0.25]=6.493kN 下挂max 正常使用极限状态 R' =max[1.1×9.125×0.5,0.4×9.125×0.5+9.125×0.25]=5.019kN 下挂max 六、主梁验算 主梁类型 钢管 主梁截面类型(mm) Φ48×3.5 主梁计算截面类型(mm) Ф48×3.2 主梁合并根数 2 主梁弹性模量E(N/mm 2 ) 206000 主梁抗弯强度设计值[f](N/mm 2 ) 205 主梁抗剪强度设计值[τ](N/mm 2 ) 120 主梁截面惯性矩I(cm 4 ) 11.36 主梁截面抵抗矩W(cm 3 ) 4.73 主梁受力不均匀系数 0.5 1、下挂侧模 因主梁2根合并,验算时主梁受力不均匀系数为0.5。 同前节计算过程,可依次解得: 承载能力极限状态:R =1.12kN,R =3.247kN,R =2.66kN,R =2.66kN, 1 2 3 4 R =2.66kN,R =2.66kN,R =2.66kN,R =2.66kN,R =3.247kN,R =1.12kN 5 6 7 8 9 10 正常使用极限状态:R' =0.863kN,R' =2.509kN,R' =2.037kN,R' =2. 1 2 3 4 037kN,R' =2.037kN,R' =2.037kN,R' =2.037kN,R' =2.037kN,R' =2.509kN, 5 6 7 8 9 R' =0.863kN 10 计算简图如下:1、抗弯验算 主梁弯矩图(kN·m) σ =M /W=0.552×106/4730=116.755N/mm2≤[f]=205 N/mm2 max max 满足要求! 2、抗剪验算 梁左侧剪力图(kN) τ =2V /A=2×4.367×1000/450=19.409N/mm2≤[τ]=120 N/mm2 max max 满足要求! 3、挠度验算梁左侧变形图(mm) ν =1.234mm≤550/400=1.375 mm max 满足要求! 4、最大支座反力计算 R =7.54/0.5=15.079kN 下挂max 七、汇总表 下挂侧模 汇总结果 6 σ=Mmax/W=0.259×10 /37500= 抗弯 满足要求 2 2 6.9N/mm ≤[f]=15N/mm 面板 挠度 νmax=0.228mm≤233.333/400=0.583mm 满足要求 承载极限状态:Rmax=11.806kN 支座反力 正常使用状态:R'max=9.125kN 2 σ=Mmax/W=100.524N/mm ≤[f]= 抗弯 满足要求 2 205N/mm 抗剪 τmax=25.483N/mm 2 ≤[τ]=125N/mm 2 满足要求 小梁 ν1max=0.255mm≤500/400=1.25mm 挠度 满足要求 ν2max=0.295mm≤250/400=0.625mm 承载极限状态:Rmax=6.493kN 支座反力 正常使用状态:R'max=5.019kN σmax=Mmax/W= 抗弯 满足要求 2 2 116.755N/mm ≤[f]=205 N/mm 主梁 抗剪 τmax=19.409N/mm 2 ≤[τ]=120N/mm 2 满足要求 挠度 νmax=1.234mm≤550/400=1.375 mm 满足要求 支座反力 Rmax=15.079kN 八、对拉螺栓验算 对拉螺栓类型 M16 轴向拉力设计值Nt b (kN) 24.5 同主梁计算过程,取有对拉螺栓部位的侧模主梁最大支座反力。可知对拉螺栓 受力N=0.95×Max[15.079]=14.325kN≤Nb=24.5kN t 满足要求!
