【幕识堂】插件 | CAD材料图块和物料模块中线型材料的协同

作者丨楚留香

建筑表皮设计师

CAD二次开发程序员

幕识堂出品丨ID：MST1609

2026年 第  008 期

一起：店小二，你来讲讲啊？

一、MST物料工具箱-从线开始

• 我们从材料的是一根直线和多段线开始考虑

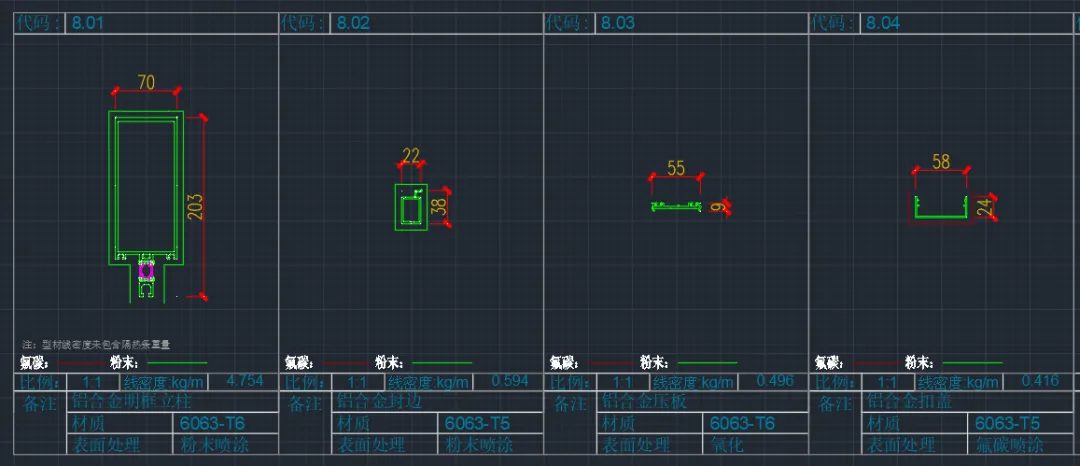

• 框选图元，批量生成独立的单体面域，均已经差集完成，提升速度；

• 隔热型材部分需要型材手动做合集；

• 如果出现不共面、不闭合均有提示，更快发现，更快解决；

二、MST物料工具箱-文字预置

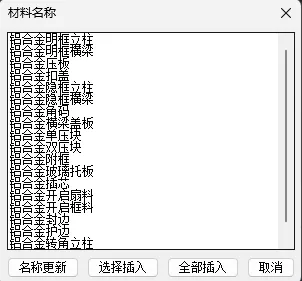

• 我们文字和注释工具箱的文字内容完全协同一致，支持外部修改；

• 预置单元幕墙、框架幕墙、门窗三大类材料名称；

• 可以一键取用文字，也可以批量插入文字；

• 输入快捷，准确性高；

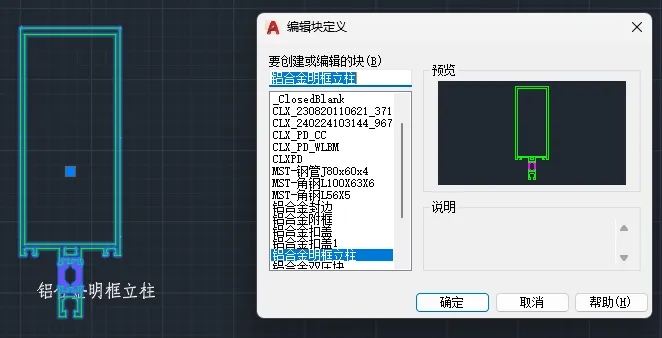

三、MST物料工具箱-批量图块

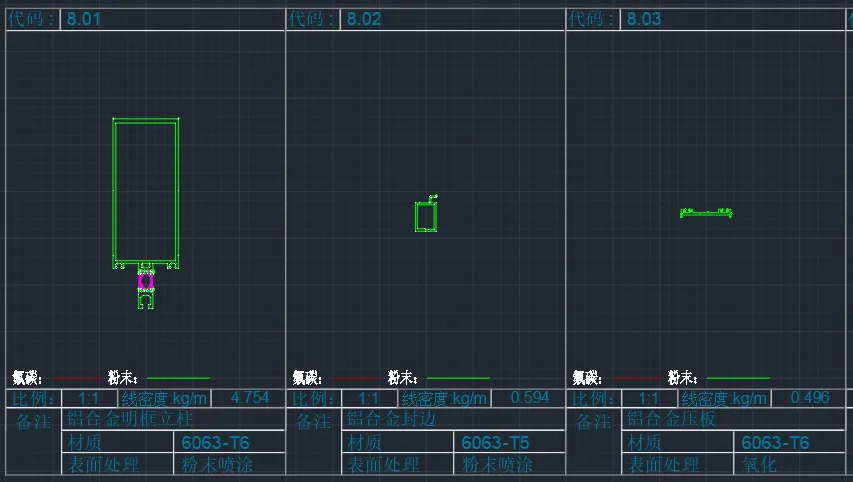

• 根据文字名称和图元，批量生成图块；

• 如果出现块重名或者面域数量过多做提示；

• 隔热型材连同隔热条部分一并生成材料图块；

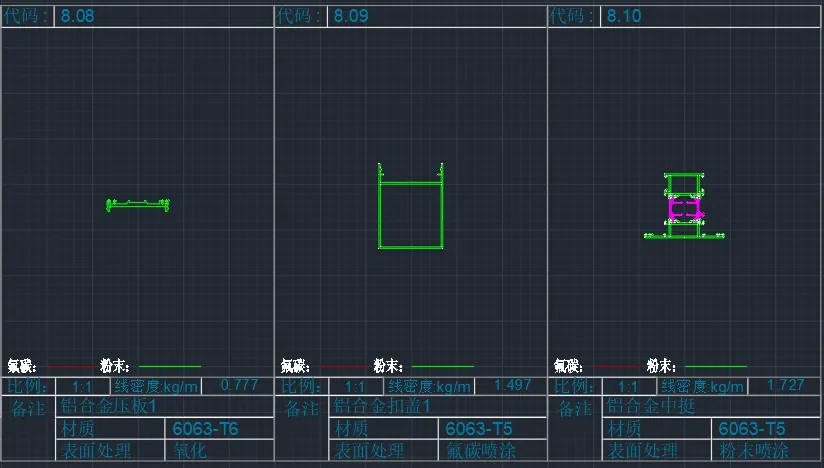

四、MST物料工具箱-材料模块

• 设定材料种类，铝材、钢材、胶条；

• 批量生成图块与材料模块系统，自主编号，自动生成；

• 材料属性根据材料特征自动匹配；



五、MST物料工具箱-线重更新

• 批量选择材料模块，设定材料种类，铝材、钢材、胶条；

• 根据性能更新材料米重（未考虑隔热型材）

• 选择隔热型材，设定是/否包含隔热条米重，更新米重；



六、MST物料工具箱-细节完善

• 批量选择材料模块，对于型材进行批量标注；

• 批量选择材料模块，对于铝型材（氟碳、粉末）进行喷涂线绘制；成本价格差异；

• 可以单独对于表面处理进行调整；

七、MST物料工具箱-预算协同

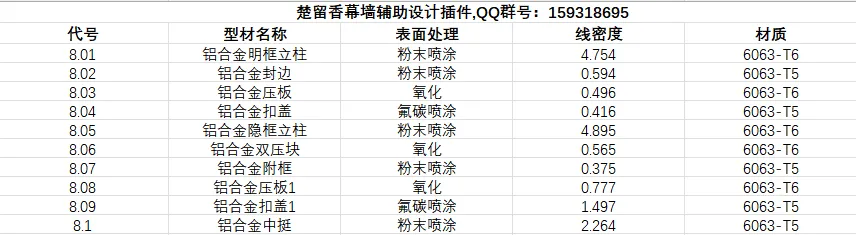

• 协同预算与设计，交接顺畅和分工明确；批量选择材料模块，导出物料清单。

• 协同支持钢材、胶条等线性材料导入；

• 协同注释工具箱的标注功能和提料工具箱对于型材的尺寸设定；

请添加店小二微信获取最新安装程序；
