在软件无线电(SDR)平台上快速部署自定义硬件:Wi-Fi 802.11a 接收机在 ADALM-Pluto 上的实测

封面

一套参数配置驱动的软件无线电部署框架，换个参数就换个设计

以 802.11a 为例：同步前端跑在 FPGA 上，其余交给主机，空口图像链路逐比特恢复

这篇讲的是一套把生成的硬件部署到软件无线电上的框架。它是参数配置驱动的：一个生成器、一套拼接和构建脚本、一条从烧写到主机校验的流水线，对每个设计都一样，换个设计只改一个参数文件。下面拿一个 802.11a 接收机当例子，把它真正跑到一颗便宜的板子上。这颗板子叫 ADALM-Pluto，核心是一颗很小的 Zynq-7010，配一颗 AD9363 射频芯片，通过 USB 接主机。

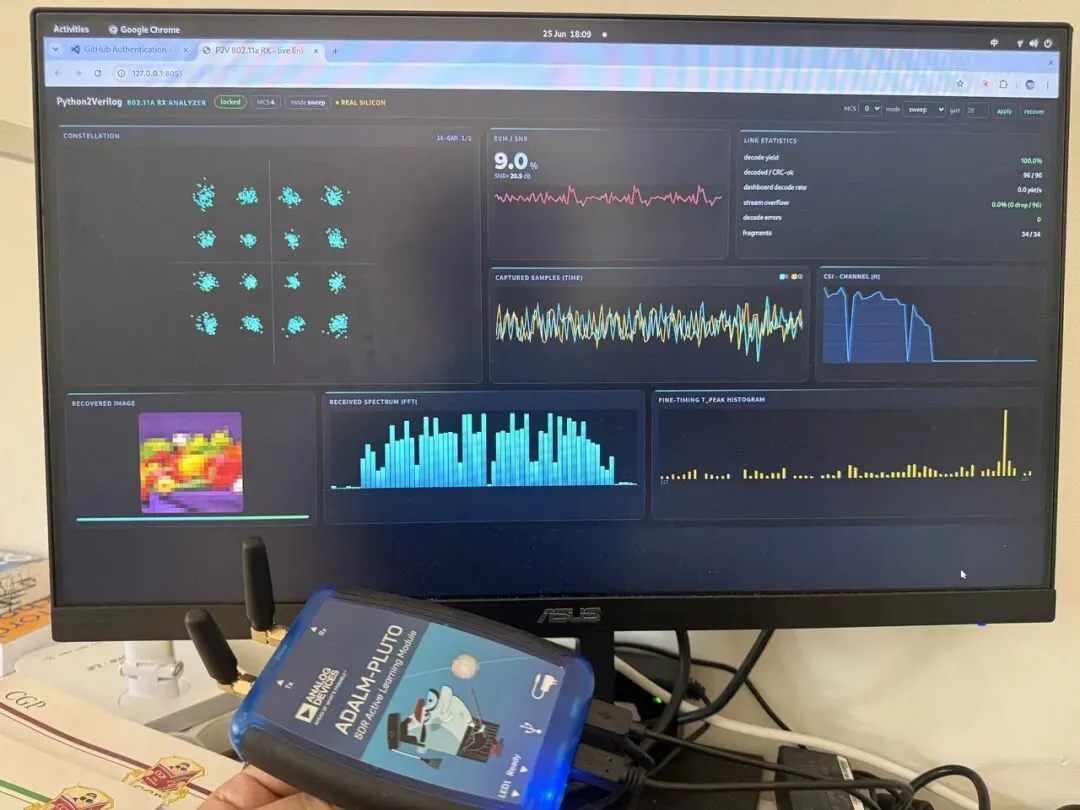

真实部署：手里这块蓝色的就是 ADALM-Pluto，背后是实时链路分析器

坦白地说：这颗 Zynq 芯片的 FPGA 资源太有限，装不下整台接收机。所以我们这次部署只能把对速率最敏感的同步前端放进 FPGA，剩下的解码只能交给主机来处理。下面这段画面，是从真实芯片上采下来、再在浏览器里回放的：星座图从 BPSK 一路收敛到 64-QAM，图像随着每个包被解出来，一点点拼回来。先看效果，再讲怎么搭的。

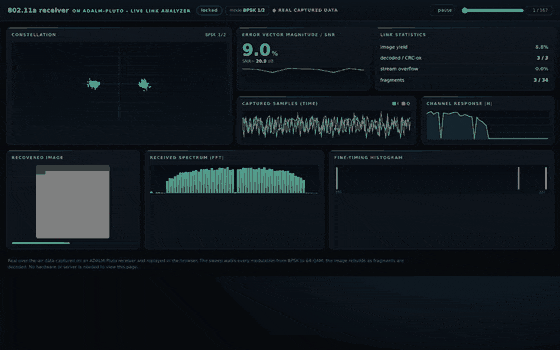

链路分析器回放真实采集的数据，从 BPSK 一路走到 64-QAM

跑通了：空口两根天线连续收，图像逐比特恢复，从 BPSK 到 64-QAM 八种速率全过。下面讲两件事：这套框架长什么样，以及怎么把一整套接收机拆到三层处理器上。

一套参数配置驱动的流程，一次只换一组参数；把同步放进 FPGA、其余交给主机。

1一套流程，换个参数就换个设计

这套框架的核心是一条固定的流水线：从一个参数文件出发，自动生成封装、拼进 Pluto 原厂的设计里、构建出比特流、打包成固件、烧写上板，最后在主机上拿基准结果校验。换一个设计，比如从 Wi-Fi 换到 5G 的同步信号，只改那个参数文件，生成器、拼接、构建、烧写脚本一行都不用动。

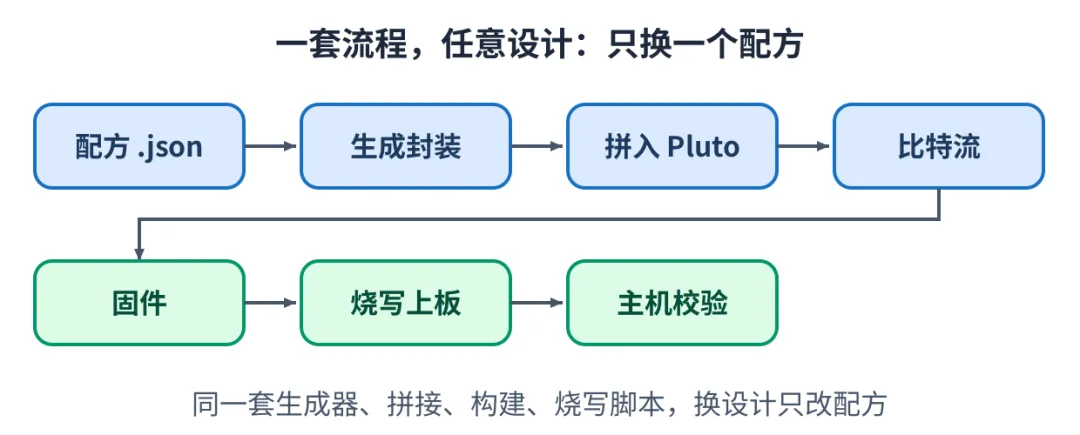

一套流程，任意设计：只换一组参数

为了不让上板一上来就栽跟头，我们一级一级点亮：先只回读一段已知数据，把整条工具链验通；再验实际采样数据怎么进来、时钟和缓冲对不对；最后才把设计本身放上去。每一级都是一道硬件关，先在板上过了关，才动下一级。上层一出问题，底层没点亮根本没法查。

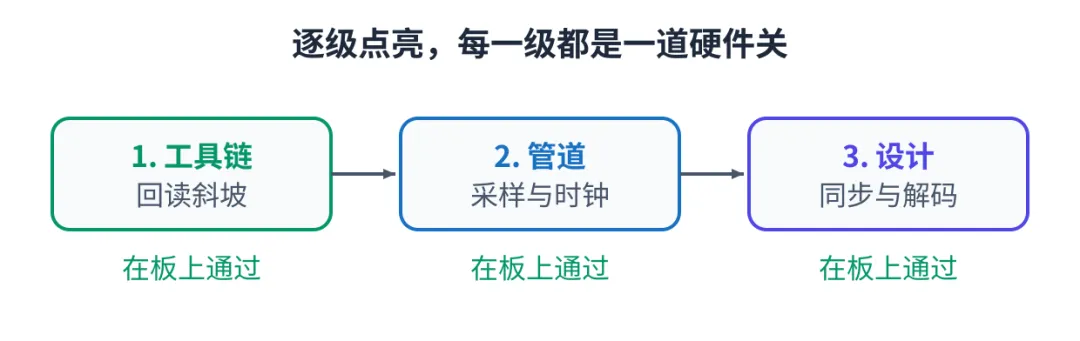

逐级点亮，每一级都是一道硬件关

2三层处理器：同步放进 FPGA，其余交给主机

这颗芯片上其实有三层算力：一块 FPGA 逻辑（PL）、一个跑着嵌入式 Linux 的 ARM 处理器（PS），还有 USB 另一头的主机（Host）。为什么非得分三层？因为整台接收机加上无线电自己的接口逻辑，根本塞不进这块小芯片：光完整的接收机就要约 8500 个 LUT，射频接口又要约 8500 个，而整颗器件总共才 17600 个。两个一起放，放不下。

于是这么分：

▶FPGA（PL）
放最吃速率的同步前端，包检测、频偏校正、精定时、采样环和 FFT，输出频域符号
▶处理器（PS）
负责把数据搬出来，DMA 引擎、射频芯片的驱动，还有连到主机的 USB 桥
▶主机（Host）
接着做接收机的后端，信道估计、均衡、软解映射、卷积译码，最后把图像拼回来

FPGA 到处理器走 DMA，处理器到主机走 USB。关键是，FPGA 和主机两侧跑的是同一个基准模型，所以这么一拆，整条链路还是逐比特一致。

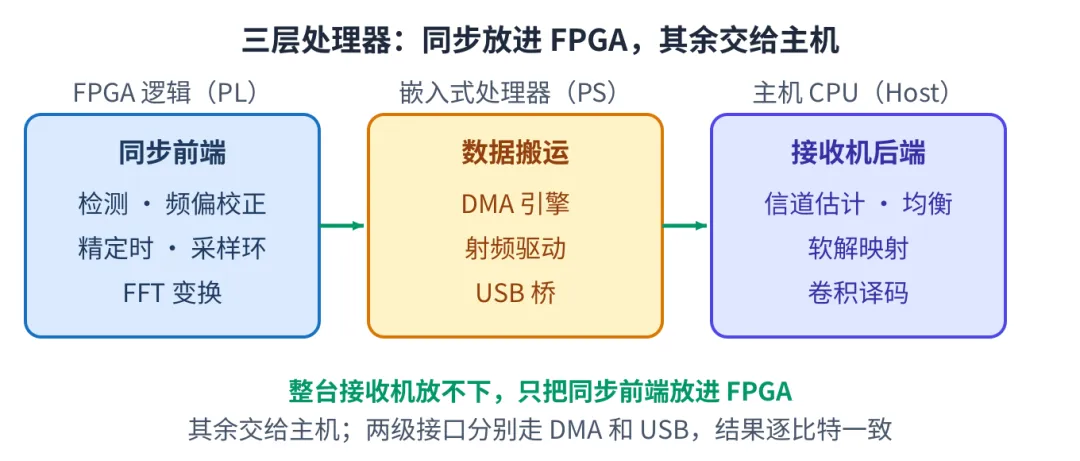

三层处理器：同步放进 FPGA，其余交给主机

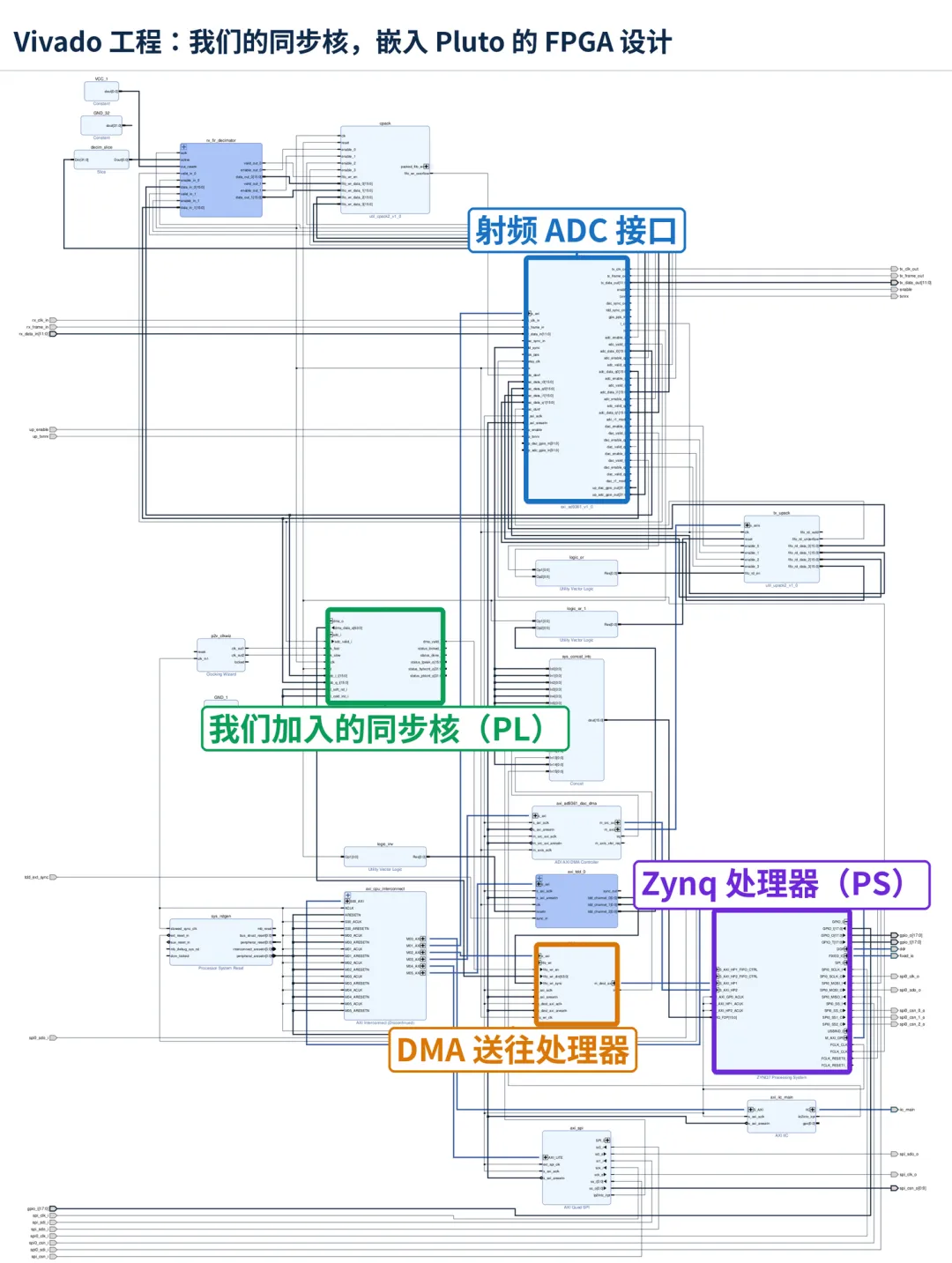

这不是示意图。下面是 Vivado 里真实的工程截图：我们的同步核（绿框）确确实实嵌在了 Pluto 原厂的 FPGA 设计里，旁边是射频接口、送往处理器的 DMA，还有那颗 Zynq 处理器。

Vivado 工程截图：同步核嵌入 Pluto 的 FPGA 设计

3结果：每种速率都逐比特恢复

开头那段画面，回放的就是空口实测：一张图进、原样一张图出，在两根天线上做，采到的采样直接从无线电上存下来，没有任何后期修饰。下面每个数字，都是 FPGA 同步加主机解码这条完整链路一起跑出来的。

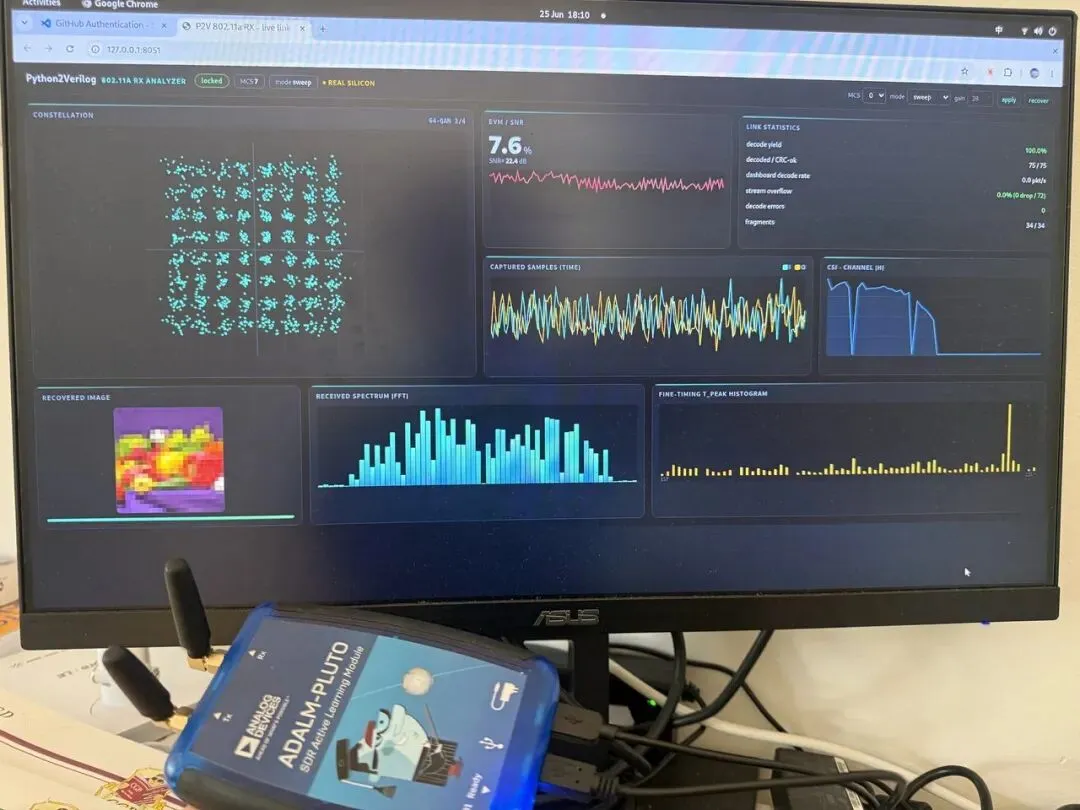

空口实测，64-QAM：真实芯片上的星座图与重建出来的图像

▶图像 100% 正确
交付的图像逐比特一致，八种速率全部如此
▶零误码
标准波形 38400 比特，逐比特恢复
▶有线 100%
换成 SMA 线、干净配置下连跑 90 秒，1390 个包一个不丢
▶空口 99.88%
原始单包成功率 831 / 832，差的那一个是真实信道抖动，不是主机丢数据
▶162.7 MHz
同步核布局布线收敛的时钟，板上以 100 MHz 运行（12.5 Msps × 8）
▶八种速率
从 BPSK 到 64-QAM，全部逐比特一致

这里几个百分比，得分清楚，别混在一起：

ℹ Note
交付的图像是 100% 正确的：每一片都重发很多遍，校验会挑出干净的一份，所以无论哪种速率，最后拼出来的图都逐比特一致。空口 99.88% 说的是"原始单包"的成功率（832 个里收对 831 个）；差的那一个，是真实无线信道的一次抖动（多径、噪声、2.4G 干扰），实测当时主机 0 次卡顿，所以它不是主机丢数据，而是空中那一下没收干净，协议靠重发补回了。换成 SMA 线、干净配置时，连原始单包都是 100%（1390/1390）。

4能带走的方法

这套框架的价值，是把"把生成的硬件搬上软件无线电"这件事，做成一条可复制的流程：换个设计只改一组参数。具体的 Wi-Fi 只是个例子，里面这两条最通用：芯片装不下，就按算力分层，把最吃速率的留在 FPGA，其余沿一个又窄又单向的接口交给处理器和主机；上板则一级一级点亮，每一级都先在真实硬件上过了关，再动下一级。这些才是值得带到下一个设计里去的东西。
