注塑成型缺陷的复杂性，并不只是缺陷种类多，而在于同一种表观现象可能对应不同形成机理，同一种过程异常也可能在制件上表现为不同缺陷。
例如，制件流动末端出现黑斑，既可能是型腔气体快速压缩形成的烧焦，也可能是树脂在料筒、喷嘴或热流道中长时间滞留后发生热降解；制件表面出现银白色条纹，既可能与原料含水率有关，也可能来自塑化卷气、材料污染或过度剪切。
如果缺陷分析只停留在升温、加压、提速等经验调机层面，往往只能暂时掩盖问题，还可能进一步引发飞边、残余应力、材料降解和尺寸波动。
专业的注塑缺陷改善，不应从先调哪个参数开始，而应先判断缺陷发生在哪个成型阶段，其背后对应怎样的流动、传热、传压、排气或收缩机理。

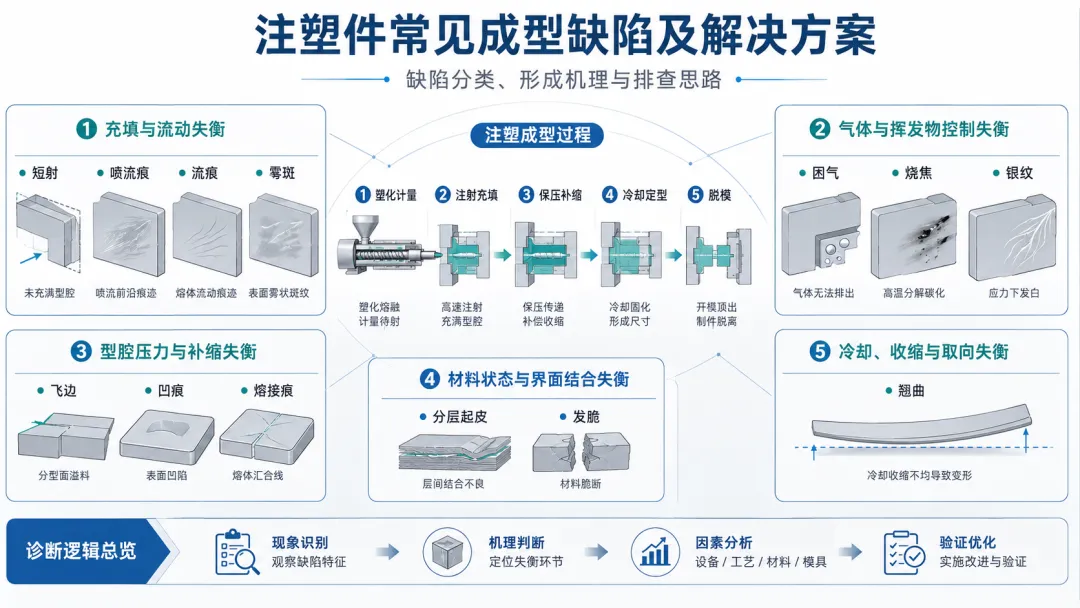

一、注塑缺陷的形成，本质上是五类过程失衡
注塑成型通常经历塑化计量、注射充填、速度-压力切换、保压补缩、冷却定型和顶出脱模等阶段。任何一个阶段出现异常，都可能在制件上形成缺陷。
从物理机理出发，常见注塑缺陷可以归纳为以下五类。
1. 充填与流动失衡
典型缺陷包括短射、喷流痕和流痕。
其主要机理包括：
熔体流动能力不足； 流道、浇口或型腔阻力过大； 注射速度曲线不合理； 熔体前锋温度下降过快； 局部壁厚变化导致停滞、喷射或流速突变； 型腔排气阻力阻碍熔体继续充填。
需要注意的是，浇口附近雾斑虽然也发生于充填阶段，但其典型机理更偏向局部高剪切和熔体破裂，不宜简单归入流动能力不足。
2. 气体与挥发物控制失衡
典型缺陷包括困气、烧焦、银纹、气泡和局部表面发白。
气体来源可能包括：
型腔内原有空气； 原料中的水分和挥发物； 塑化过程中卷入的空气； 材料热降解产生的气体； 脱模剂、油污或其他污染物受热挥发。
同样是气体问题，其来源可能完全不同。只有先确认气体从哪里产生、被困在哪里，改善方向才不会出错。
3. 型腔压力与补缩失衡
典型缺陷包括飞边、凹痕、缩孔和局部尺寸不稳定。
其核心问题在于：
充填末端型腔压力过高； 速度—压力切换位置不合理； 保压压力或有效保压时间不足； 浇口过早冻结； 厚壁区域无法持续获得补料； 模具密封能力或局部刚度不足。
4. 材料状态与界面结合失衡
典型缺陷包括分层起皮、发脆和熔接痕强度不足。
主要涉及：
材料之间的相容性； 原料干燥状态； 树脂热历史； 回料比例与污染程度； 分子链降解； 两股熔体前锋汇合时的温度、压力和排气条件。
5. 冷却、收缩与取向失衡
典型缺陷包括翘曲、尺寸漂移和应力开裂。
注塑件并不是简单地整体均匀缩小，而是不同区域以不同速度、不同程度和不同方向发生收缩。当制件各区域的冷却、保压、分子取向或纤维取向不一致时，就会通过翘曲、变形或开裂释放内部应力。
因此，缺陷诊断的第一原则，是先识别主导机理，再决定从材料、产品结构、模具、设备还是工艺条件入手。

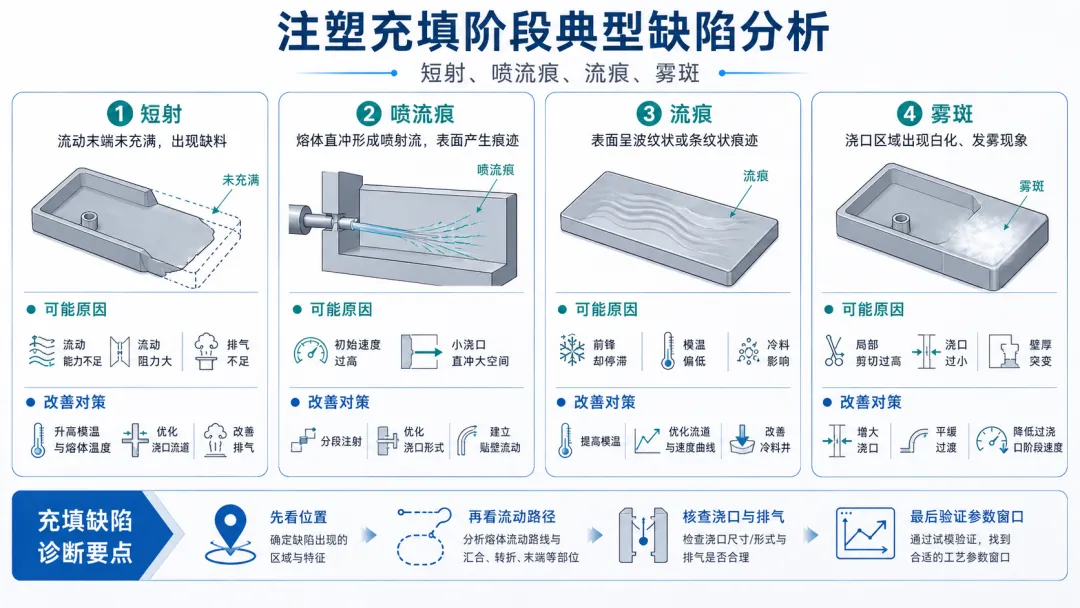

二、短射、喷流痕、流痕与雾斑
都发生在充填阶段，但机理不同。
1. 短射：熔体未能在冻结前完成充填
短射是指熔体未能完整充满型腔，制件出现局部缺料、轮廓不完整或薄壁末端未成型。
常见发生位置包括：
距离浇口最远的流动末端； 薄壁区域； 加强筋末端； 厚薄突变后的滞流区域； 多分支流道中阻力较大的支路； 排气能力不足的封闭区域。
短射的直接机理，是熔体在到达型腔末端之前，已经因温度下降、压力损失、流动阻力或气体背压而停止流动。
材料方面
材料流动性能与产品流程比不匹配； 原料含水率、污染或配方异常，导致塑化稳定性和流变性能变化； 回料比例、污染程度或热历史未经验证，使熔体黏度偏离正常范围； 玻纤、阻燃剂或其他填料改变材料流变行为，原有流道和工艺条件无法满足充填要求。
需要特别说明，回料比例升高并不一定使材料黏度升高。部分材料经过多次热加工后可能发生降解，反而表现为熔体流动速率上升。因此，真正需要控制的是回料来源、热历史、污染程度及其对性能稳定性的影响。
模具和制品方面
浇口、分流道或主流道截面过小； 流动路径过长； 制品壁厚过薄； 壁厚变化导致料流停滞； 流动末端排气不足； 冷料井不足，冷料进入型腔； 多型腔或多浇口系统充填不平衡。
设备和工艺方面
实际计量行程不足； 缓冲垫量异常或波动； 注射压力达到设备设定上限； 注射速度偏低； 熔体温度或模具温度偏低； 止逆环泄漏； 喷嘴局部堵塞； 下料口架桥； 螺杆塑化不稳定。
专业排查方法
首先确认短射位置是否稳定。
如果缺料总是发生在同一位置，应优先检查流道、浇口、壁厚、充填平衡和排气；如果缺料位置随机变化，则更应怀疑供料、塑化、止逆环密封和注射量重复性。
其次检查关键过程数据：
注射终点位置是否稳定； 实际注射时间是否波动； 设备侧注射压力是否长期达到设定上限； 缓冲垫量是否稳定； 制件重量是否离散； 止逆环是否存在明显回流； 多型腔制件重量是否一致。
工艺上可以在材料加工窗口内适当提高模温、熔体温度、注射速度和注射压力。但如果流程比过大、壁厚设计不合理或排气能力不足，仅靠提高压力通常只能暂时改善，还可能引发飞边和残余应力。
2. 喷流痕：熔体没有建立稳定的泉涌流动
喷流痕通常呈蛇形、绳状或折叠状，多发生在小浇口直接面对大面积型腔空间的情况下。
正常充填时，熔体应在模壁约束下形成稳定的泉涌流动。若熔体高速通过狭小浇口后直接射入开放型腔，就会形成自由射流。先进入型腔的熔体快速冷却并弯曲，随后被后续熔体包覆，最终在制件表面形成喷射状痕迹。
典型原因
浇口截面过小； 浇口正对较大的开放空间； 初始注射速度过高； 熔体黏度较高； 浇口附近缺少贴壁或阻挡条件； 浇口位置与制件结构不匹配。
改善方向
工艺上应优先采用多级注射控制，在熔体刚通过浇口时使用较低速度，使其先贴附模壁；待稳定流动前锋建立后，再提高速度完成后续充填。
模具方面可考虑：
增大浇口截面； 将直冲式浇口改为搭接式、扇形或薄膜浇口； 调整浇口进胶方向； 在浇口正前方设置挡料结构； 使熔体先冲击型芯、模壁或挡料销，再向周围展开。
喷流痕改善的关键，不是简单降低全程注射速度，而是控制熔体通过浇口后的初始流动状态。
3. 流痕：熔体前锋发生反复冷却、停滞和推进
流痕通常表现为波纹状、环状、明暗交替或类似唱片纹的表面痕迹。
其形成过程往往是：熔体前锋靠近低温模壁后迅速形成冻结层，内部熔体再次突破冻结层向前推进，反复发生停滞与前进，最终在表面形成周期性纹路。
常见原因
模具温度偏低； 熔体温度偏低； 浇口或流道截面过小； 冷料井不足； 初始充填速度过低； 流动路径中存在突然扩张； 壁厚变化导致料流局部加速或停滞； 加强筋、孔位等结构造成不稳定流动。
改善方法
提高合理范围内的模具温度； 在材料允许条件下提高熔体温度； 优化分段注射速度，使流动前锋稳定推进； 增大浇口或流道截面； 改善冷料井； 缩短过长的冷流道； 优化壁厚过渡和局部结构。
流痕与喷流痕虽然都与流动状态有关，但前者主要是流动前锋反复冻结与推进，后者则是高速自由射流，不能使用完全相同的改善逻辑。
4. 浇口雾斑：局部剪切速率和剪切应力过高
浇口雾斑又称浇口晕，通常表现为浇口周围出现云雾状、白化、光泽异常或局部色差。
其主要机理是熔体通过狭小浇口或浇口附近薄壁区域时，局部剪切速率和剪切应力过高，引起熔体破裂、表层高度取向或局部温升，从而形成外观异常。
常见原因
浇口截面过小； 浇口附近壁厚过薄； 通过浇口阶段的注射速度过高； 浇口或流道存在尖角； 浇口后方截面突然扩大； 材料对剪切较为敏感。
改善方法
增大浇口截面； 优化浇口位置和形式； 使浇口附近壁厚平缓过渡； 降低熔体通过浇口阶段的注射速度； 在满足充填要求的前提下优化熔体温度； 消除浇口及流道中的尖角和突变； 结合材料数据核查允许的剪切速率和剪切应力范围。
雾斑应与水分银纹、喷流痕和冷料痕区分。仅凭表面出现白色或雾状区域，不能直接判定为材料未干燥。

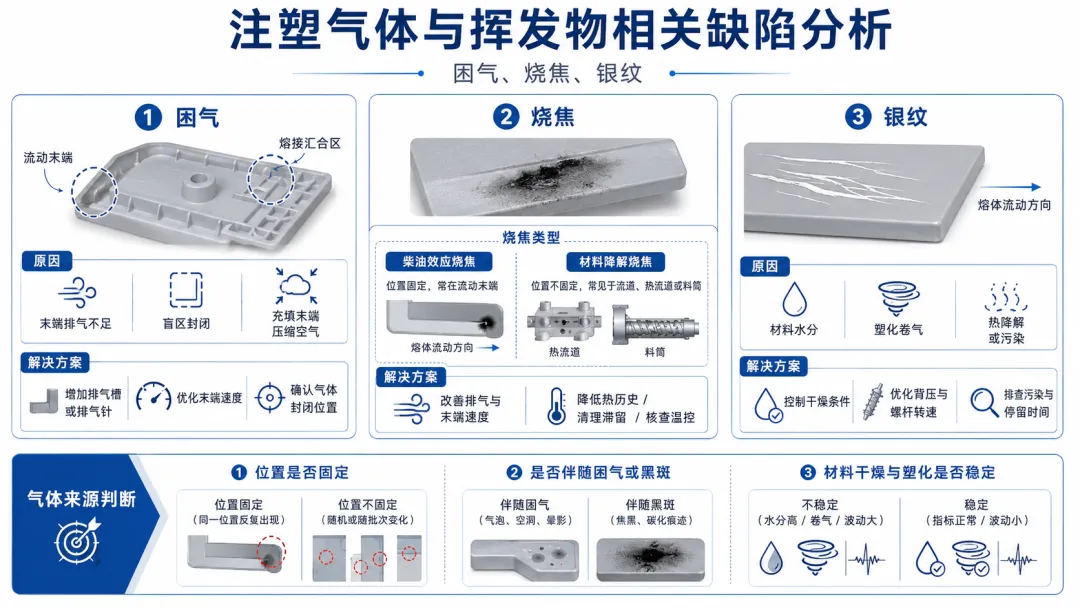

三、困气、烧焦和银纹
应先识别气体来源。
1. 困气：型腔空气未能有效排出
困气是指型腔内空气被熔体包围，无法通过分型面、排气槽、顶针间隙或镶件间隙排出。
常见位置包括：
最后充填区域； 两股或多股料流汇合处； 加强筋末端； 深腔和盲孔； 封闭角落； 型芯背面。
困气可能进一步造成：
局部短射； 烧焦； 熔接痕明显； 表面气泡或发白； 制件内部夹气； 局部机械强度下降。
改善重点
模具方面，应根据流动末端设置排气槽、排气针、顶针排气、镶件排气或真空排气。排气槽深度必须结合材料黏度和允许飞边间隙确定，不能盲目加深。
工艺方面，可在充填末端降低注射速度，减轻空气被快速压缩的程度。但如果全程降速，可能导致熔体前锋温度下降，反而增加短射和熔接痕风险。
更可靠的做法，是通过短射试验、型腔压力监测或CAE充填分析，确认气体最终被封闭的位置，再针对性设置排气。
2. 烧焦：必须区分柴油效应与材料降解
烧焦通常表现为黑斑、黄褐色斑点或局部炭化。
气体压缩烧焦
当熔体高速封闭型腔空气时，气体被快速压缩，温度急剧上升，形成类似柴油机压燃的效应。
其典型特征包括：
缺陷位置相对固定； 多发生在最后充填区域； 常伴随困气； 降低末端注射速度后有所改善； 增加排气后缺陷明显减轻。
改善重点包括：
增设或清理排气结构； 优化排气位置； 降低最后一级注射速度； 调整浇口位置； 改变料流汇合方式。
材料热降解烧焦
如果黑点随机分布，或者集中在喷嘴、浇口及热流道附近，则应重点检查：
料筒温度是否过高； 喷嘴温度是否异常； 螺杆转速是否过快； 背压是否过高； 材料在料筒中的停留时间是否过长； 热流道是否存在滞留死角； 换料或清机是否彻底； 加热器、热电偶及温控回路是否正常。
两类烧焦的改善方向不同。前者优先解决排气与末端速度，后者则应降低材料热历史并消除滞留。
3. 银纹：不只是原料没有烘干
银纹通常沿熔体流动方向呈放射状、羽毛状或银白色条纹。
其来源主要包括三类：
水分导致的银纹
吸湿性树脂若干燥不足，水分会在高温下汽化。对于PC、PA、PET、PBT、TPU等材料，水分还可能引起分子链水解，使制件机械性能下降。
干燥控制不能只看烘料机设定温度，还应关注：
实际干燥温度； 干燥时间； 干燥风露点； 料层高度； 回风状态； 干燥后暴露时间； 原料最终含水率。
塑化和充填卷气导致的银纹
可能原因包括：
背压、螺杆转速和计量条件设定不合理； 熔体混炼或压实状态异常； 计量过程进料不稳定； 原料颗粒架桥； 塑化不均； 注射速度曲线不合理，使熔体在浇口、截面突变或汇流区域卷入气体。
背压与银纹并非简单的单向关系。背压过低可能导致熔体混炼和压实不足，背压过高又可能增加剪切发热和材料热历史，因此应结合材料、螺杆结构和塑化状态综合设定。
材料降解或污染导致的银纹
包括：
材料过热； 料筒停留时间过长； 混入不相容材料； 色母或添加剂分解； 换料时旧料未清理干净。
因此，银纹改善必须先确认气体来自材料水分、塑化过程还是热降解，不能简单归结为干燥不足。

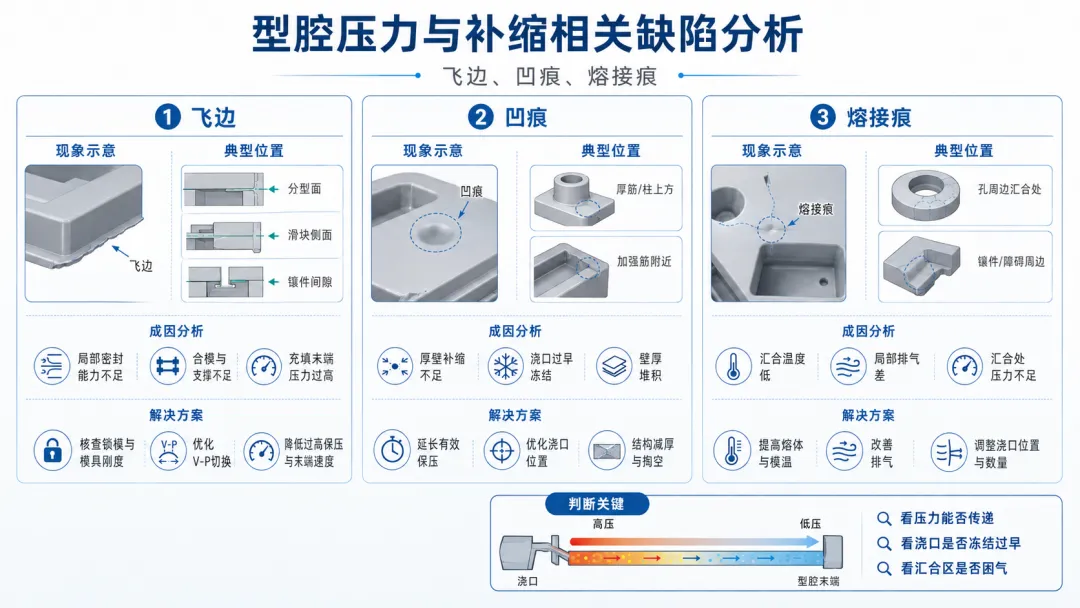

四、飞边、凹痕和熔接痕
关键在于型腔压力的建立与传递。
1. 飞边：型腔压力超过模具局部密封能力
飞边是指熔体进入分型面、滑块、镶件、顶针孔或排气槽间隙，形成多余薄片。
飞边不等同于注射压力过高。其本质是成型过程中作用于模具局部区域的压力，超过了该位置的密封、锁紧或结构支撑能力。
主要原因
合模力不足； 模具分型面损伤或夹有异物； 模板平行度异常； 滑块或镶件锁紧不足； 排气槽过深； 速度—压力切换位置过晚； 充填末端速度过高； 熔体温度过高、黏度过低； 保压压力过大； 模具局部刚度或支撑不足。
排查逻辑
如果飞边沿整个分型面分布，应检查合模力、模板平行度和整体型腔压力水平；如果仅在局部出现，应重点检查局部配合间隙、排气槽、镶件状态和模具局部刚度。
所需合模力应结合以下因素综合评估：
全部型腔及流道在开模方向上的总投影面积； 成型过程中作用于投影面积上的型腔压力水平； 多型腔充填平衡； 模具刚度和局部支撑状态； 合模机构实际可用锁模力； 必要的安全裕量。
整体合模力充足，并不代表局部不会产生飞边。镶件支撑不足、模板局部变形或分型面损伤，都可能在整体锁模力足够的情况下造成局部飞边。
2. 凹痕：厚壁区域收缩，但表层已经固化
凹痕多出现在加强筋、螺钉柱、凸台、角筋和局部厚壁区域的背面。
其形成机理是：厚壁内部冷却和收缩较慢，而外表层已经形成冻结壳层。内部体积收缩无法得到充分补偿时，表层被向内拉陷，形成凹痕。
工艺改善
优化速度—压力切换位置； 在合理范围内提高保压压力； 延长有效保压时间； 确认浇口在保压阶段尚未冻结； 优化熔体温度与模具温度； 保证制件在脱模前获得必要的冷却。
判断有效保压时间是否足够，可以采用制件重量法：逐步增加保压时间，如果制件重量不再增加，通常说明浇口已经冻结，继续延长保压时间不会产生明显补缩作用。
模温对凹痕的影响并非简单的“越低越好”。模温过高可能延长冷却和收缩过程，模温过低又可能使表层过早冻结，削弱内部补缩。因此，应在满足外观复制、熔接强度和残余应力要求的前提下，优化熔体温度和模具温度。
延长冷却时间主要有助于改善脱模后继续发展的凹陷或变形。对于已经因浇口冻结和补缩不足形成的凹痕，单纯延长冷却时间通常不能从根本上消除。
结构改善
避免局部材料堆积； 减小厚薄差异； 优化加强筋和螺钉柱根部厚度； 对高外观表面背后的厚壁区域进行掏空； 优化筋位与主体壁厚的连接； 将浇口设置在有利于厚壁区域补缩的位置。
对于凹痕问题，产品结构和浇口设计通常比单纯提高保压更具稳定性。
3. 熔接痕：两股熔体前锋未能充分融合
熔接痕通常出现在：
孔洞后方； 嵌件周围； 多浇口料流汇合处； 壁厚突变区域； 流动分支重新汇合的位置。
熔接痕质量主要取决于：
熔体前锋温度； 汇合位置的压力； 料流汇合角度； 局部排气能力； 材料流动性； 两股料流到达汇合位置的时间差。
若熔体前锋温度过低，或汇合位置存在困气，分子链之间不能充分扩散，熔接痕不仅外观明显，而且机械强度可能显著下降。
改善措施
在材料允许范围内提高熔体温度和模具温度； 在排气能力和型腔压力允许的条件下，优化分段注射速度； 使熔体前锋在汇合时保持足够温度和压力； 避免末端速度过高造成困气和烧焦； 改善汇合处排气； 调整浇口位置和数量； 将熔接痕转移至非外观、低应力区域； 减少不必要的脱模剂使用； 必要时选择流动性和熔接性能更合适的材料牌号。
熔接痕的外观、深度和强度受材料、温度、压力、汇合角度和排气条件共同影响。CAE中的熔接角度或熔接痕预测可以用于识别风险，但不能作为所有材料和产品通用的合格判定标准。
对于承载件，不能只根据外观判断熔接痕是否可接受，还应通过拉伸、弯曲、冲击或实际装配载荷试验验证其性能。

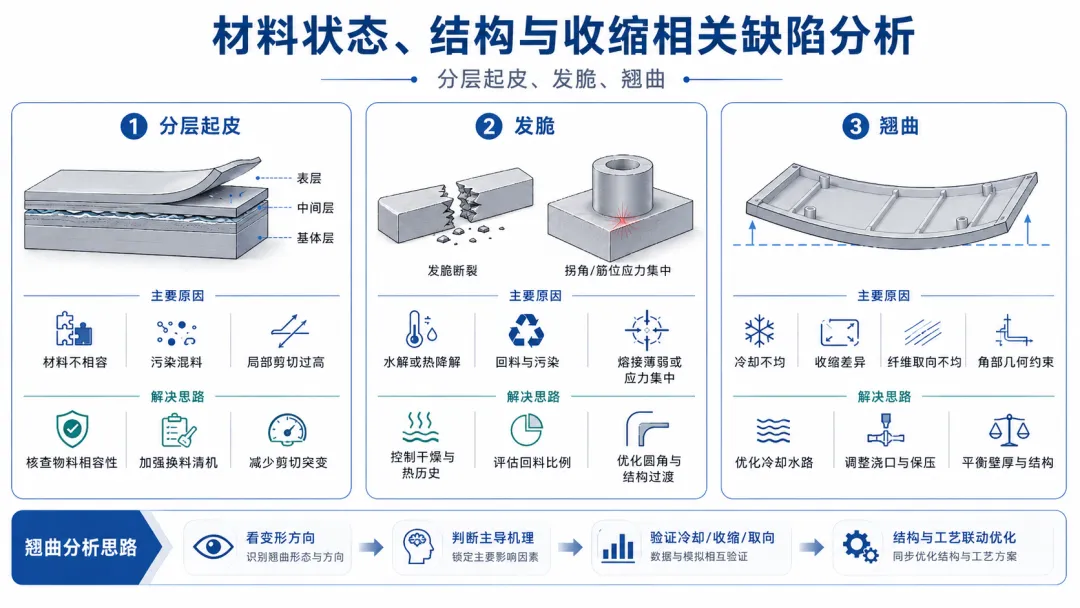

五、分层、发脆和翘曲
材料、结构与收缩往往是主导因素。
1. 分层起皮：优先排查材料相容性和污染
分层起皮表现为制件表面出现片状或膜状剥离，严重时层间可以被直接撕开。
最常见的原因是不相容材料混入，例如：
不同树脂混料； 回料受到污染； 色母载体与主料不匹配； 换料清机不彻底； 混入脱模剂、油污或其他异物。
其他原因还包括：
原料水分过高； 熔体温度不均； 流道或浇口存在尖角； 局部剪切过高； 脱模剂使用过量。
如果材料之间存在化学不相容，仅靠提高温度或压力无法从根本上解决问题。此类缺陷应优先检查物料追溯、换料清机、回料管理和色母相容性。
2. 发脆：应区分材料降解、熔接薄弱和结构应力集中
制件发脆是指产品在运输、装配或使用过程中容易开裂、折断，或者冲击强度明显低于设计要求。
材料和塑化因素
干燥不当导致水解； 熔体温度过高导致热降解； 材料在料筒中停留时间过长； 回料比例过高或多次回用； 材料受到污染； 添加剂或色母影响材料性能。
模具和工艺因素
浇口和流道过小，剪切过大； 熔接痕强度不足； 保压过高导致残余应力； 冷却不足，过早顶出； 顶出受力不均造成微裂纹。
产品结构因素
尖角； 突然的厚薄变化； 螺钉柱根部应力集中； 加强筋设计不合理； 装配过盈量过大； 缺少必要圆角。
排查时应结合断裂位置、断口形貌、材料颜色、气味和力学性能进行判断。
如果断裂总是集中在熔接痕、尖角或螺钉柱根部，应优先从产品结构和料流汇合位置分析；如果整件制品普遍发脆，则应重点检查原料干燥、材料热历史和回料管理。
3. 翘曲：本质是收缩差异和内部应力失衡
翘曲是注塑件最难解决的缺陷之一，因为它通常不是单一因素造成，而是冷却、保压、收缩、分子取向、纤维取向和几何约束共同作用的结果。
冷却不均
型芯侧和型腔侧温度不同，或者局部冷却水路距离制品过远，会造成制件两侧冷却速度和收缩程度不同。
改善方向包括：
优化冷却水路； 必要时采用随形冷却； 调整模温机回路； 控制冷却介质进出温差； 检查水路流量、水垢和堵塞情况； 改善型芯与型腔两侧的温度平衡。
体积收缩不均
制件壁厚、加强筋和柱位分布不均，或者不同区域获得的保压效果不同，会造成局部收缩差异。
改善方向包括：
优化壁厚； 调整浇口位置和数量； 优化保压压力曲线； 减少局部厚壁； 改善流动与补缩平衡； 必要时选择收缩更稳定的材料。
分子或纤维取向不均
对于玻纤增强材料，流动方向与横向的收缩差异明显。浇口位置改变后，纤维取向也会随之改变，进而影响翘曲方向和幅度。
改善方向包括：
调整浇口位置； 改变料流方向； 优化制品结构； 调整加强筋方向； 重新评估材料纤维含量和各向异性。
几何约束与角部效应
深盒、转角和不对称结构会放大冷却差异、收缩差异和取向效应，使角部出现内收、外翻或扭曲。
改善时应同时检查：
角部壁厚； 圆角设计； 冷却水路； 结构对称性； 料流方向； 两个相互垂直方向的收缩约束。
CAE可以在既定材料模型和边界条件下，估算冷却差异、收缩差异及纤维取向等因素对翘曲的相对贡献，用于识别主导风险和比较优化方案。
但CAE结果不能直接替代根因验证。其可信度取决于材料数据、网格质量、浇口模型、冷却水路、工艺边界条件以及模具和制件约束的准确性，最终仍需通过试模和实际测量进行确认。

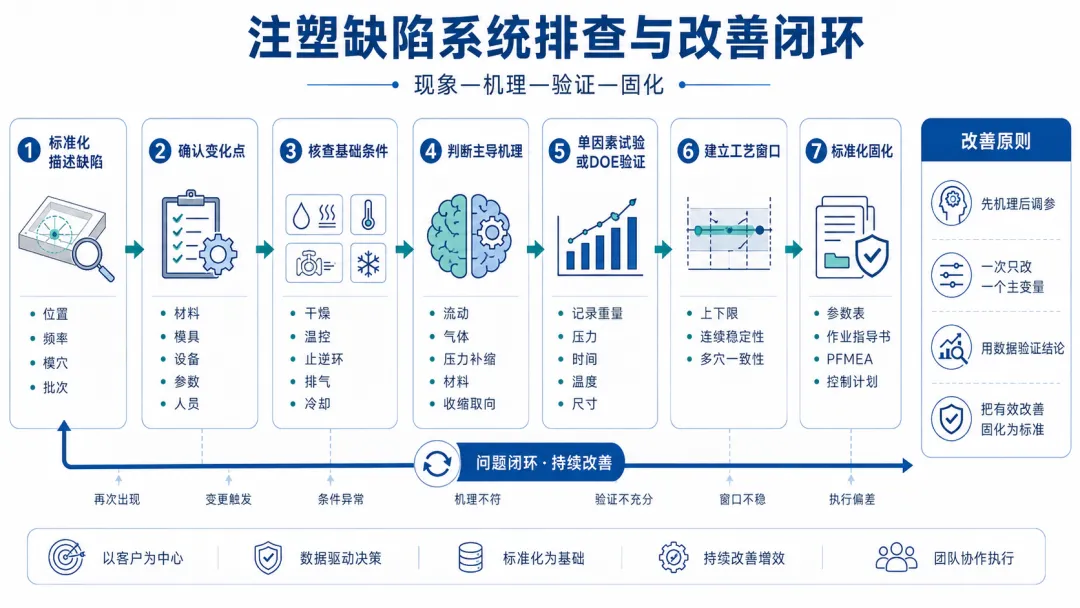

六、注塑缺陷应按“现象—机理—验证—固化”闭环处理
高效解决注塑缺陷，关键不是调机速度快，而是分析路径稳定、验证逻辑清晰。
第一步：标准化描述缺陷
至少应记录：
缺陷名称； 缺陷位置； 缺陷方向； 模穴编号； 出现频率； 缺陷尺寸或面积； 出现时间； 原料批次； 设备和模具编号； 当前工艺程序版本。
还要特别区分：
固定位置还是随机位置； 单穴异常还是多穴异常； 开机初期还是稳定生产后出现； 每模发生还是间歇发生； 缺陷程度是否随生产时间变化。
这些信息能够帮助快速区分模具结构、材料状态和过程波动问题。
第二步：确认近期变化点
重点检查：
原料或色母批次； 回料比例； 干燥条件； 模具维修和镶件更换； 设备更换； 工艺程序版本； 操作人员； 环境温湿度； 冷却水温和流量； 热流道维护状态； 润滑剂和脱模剂使用变化。
大量异常都与未经评估和验证的变化点有关。
第三步：确认基础条件稳定
在调整工艺参数前，应先确认：
原料含水率符合要求； 料筒、喷嘴和热流道实际温度正常； 止逆环密封可靠； 缓冲垫量稳定； 模具排气没有堵塞； 冷却水路通畅； 模板平行度正常； 设备速度和压力输出稳定； 模具型腔及分型面无异物和损伤。
基础条件不稳定时，任何工艺窗口都不具备重复性。
第四步：依据机理提出假设
不要直接提出“提高压力”或“降低速度”之类的措施，而应先形成可验证的原因假设，例如：
短射是否由流动末端排气不足造成； 银纹是否由材料水分导致； 飞边是否与速度—压力切换过晚有关； 凹痕是否因浇口过早冻结； 翘曲是否由冷却不均主导； 烧焦是型腔困气还是材料降解。
只有原因假设清楚，参数调整才具有方向性。
第五步：采用单因素试验或DOE验证
简单问题可以采用单因素试验，每次只修改一个主要变量，并记录：
制件重量； 缺陷位置和程度； 实际注射时间； 设备侧注射峰值压力； 速度—压力切换位置； 缓冲垫量； 模具温度； 熔体温度； 关键尺寸和性能。
当多个参数存在明显交互作用时，可以采用DOE评价熔体温度、模具温度、注射速度、保压压力和保压时间等因素的主效应与交互作用。
第六步：建立稳定的工艺窗口
缺陷暂时消失并不等于改善完成，还应确认：
参数上下限； 缺陷重新出现的临界条件； 多穴一致性； 连续生产稳定性； 材料批次变化适应性； 设备重复性； 关键尺寸和机械性能； 工艺窗口对环境变化的敏感程度。
真正可靠的工艺，不是只有一个最佳参数点，而是在一定范围内都能够稳定生产合格制件。
第七步：固化到标准文件
改善确认有效后，应更新：
成型参数表； 作业指导书； 材料干燥规范； 回料使用标准； 换料与清机规范； 模具排气和冷却维护要求； 首件确认项目； 巡检和末件检验要求； 异常反应计划； PFMEA； 控制计划。
写在最后
注塑缺陷改善的核心，不是记住某一种缺陷应该调高或调低哪个参数，而是理解熔体在型腔内经历了怎样的塑化、流动、排气、压实、冷却和收缩过程。
短射要分析熔体流动能力与压力损失，困气要分析气体最终被封闭的位置，飞边要分析型腔压力与模具密封能力，凹痕要分析保压传递与浇口冻结，翘曲则要分析冷却、收缩、取向和几何约束之间的差异。
只有把材料、产品结构、模具、设备和工艺参数放在同一套因果链中分析，并通过过程数据、试验结果、制件测量和CAE预测进行交叉验证，企业才能真正从依赖个人经验的调机，转向可分析、可验证、可复制、可持续优化的注塑工程管理。
