别只盯着 GPU：AI 数据中心真正的底座是半导体生态

美国半导体行业协会（SIA）和德勤（Deloitte）在 2026 年 6 月发布了一份报告：《Powering AI: The Semiconductor Ecosystem at the Foundation of Data Centers》。这份报告最有意思的地方，是把 AI 数据中心从“模型有多强”的讨论，拉回到更硬、更底层的问题：到底是谁在支撑这些模型跑起来？

答案不是某一颗 GPU，也不是某一家云厂商，而是一整套半导体生态：逻辑芯片（logic chips）、内存（memory）、存储（storage）、网络互连（networking and interconnect）、电源管理（power management）、散热（cooling）、先进封装（advanced packaging）和全球供应链。

下面这篇不是逐页翻译，而是按报告原有结构做一次中文解读。关键图表和表格保留为原始页截图，方便你对照原报告看数据。

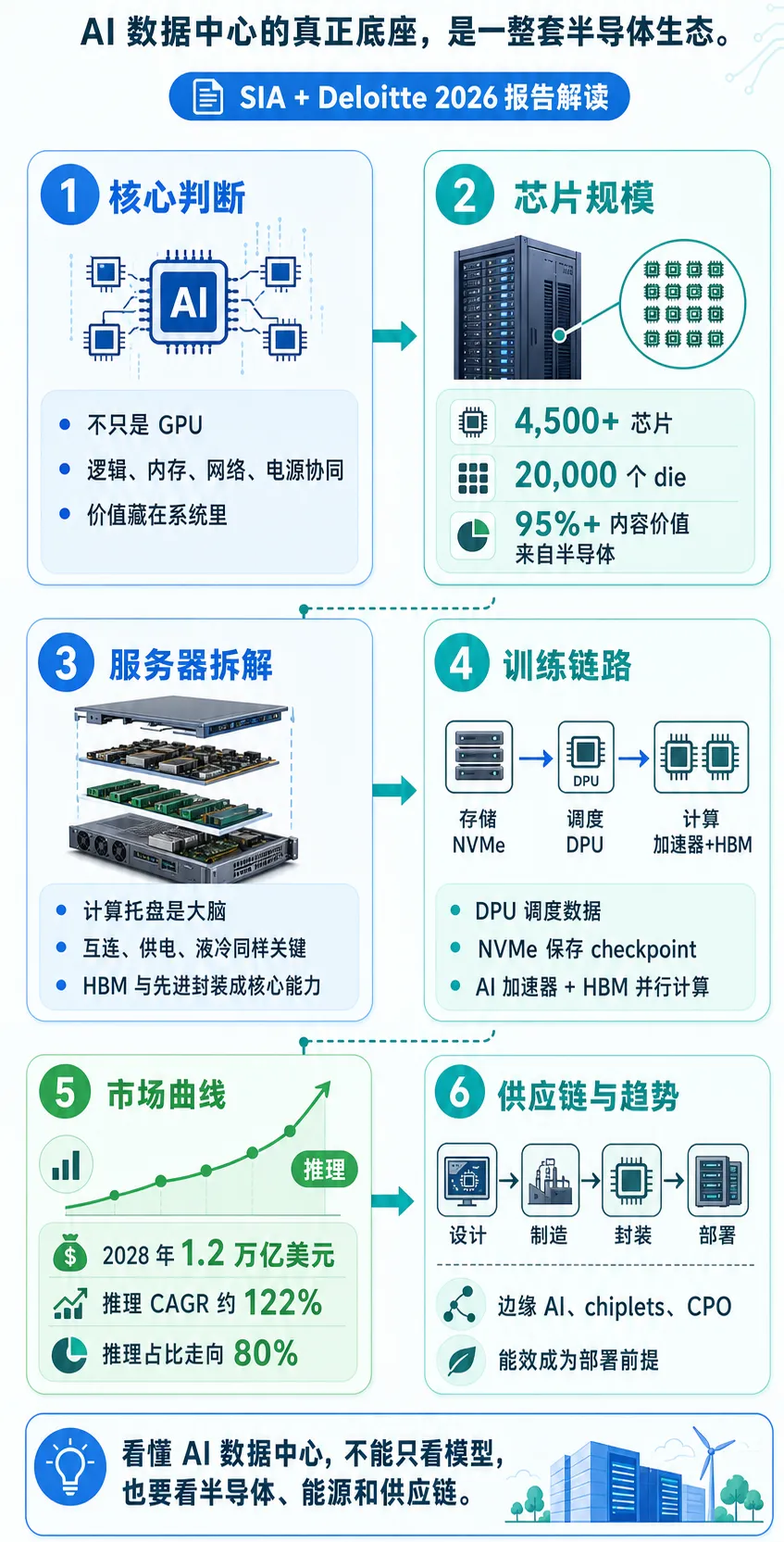

一句话看懂：AI 数据中心不是“多买几块 GPU”，而是在建设一套价值数万亿美元、由半导体生态和全球供应链共同支撑的新型计算基础设施。

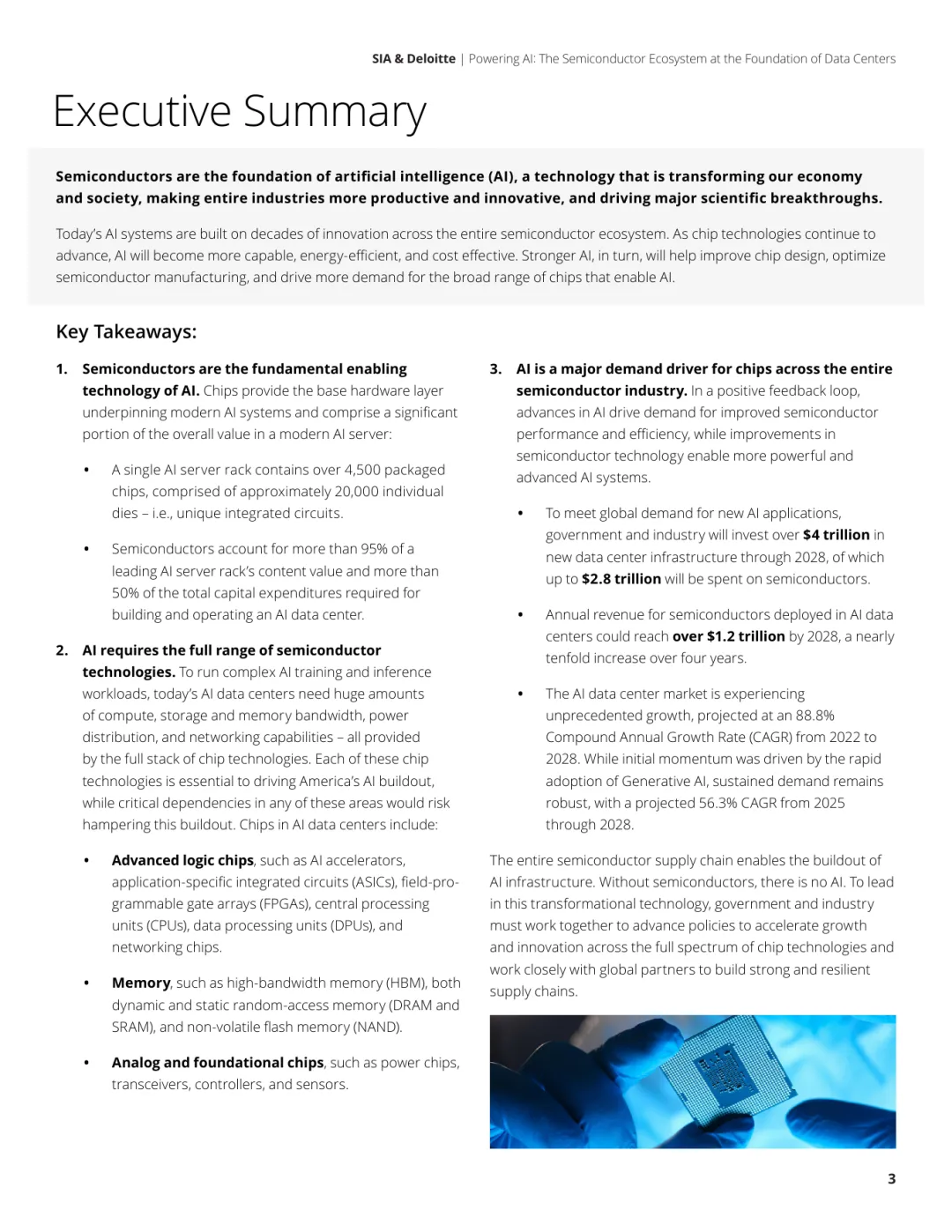

执行摘要：AI 的硬底座不是单一芯片

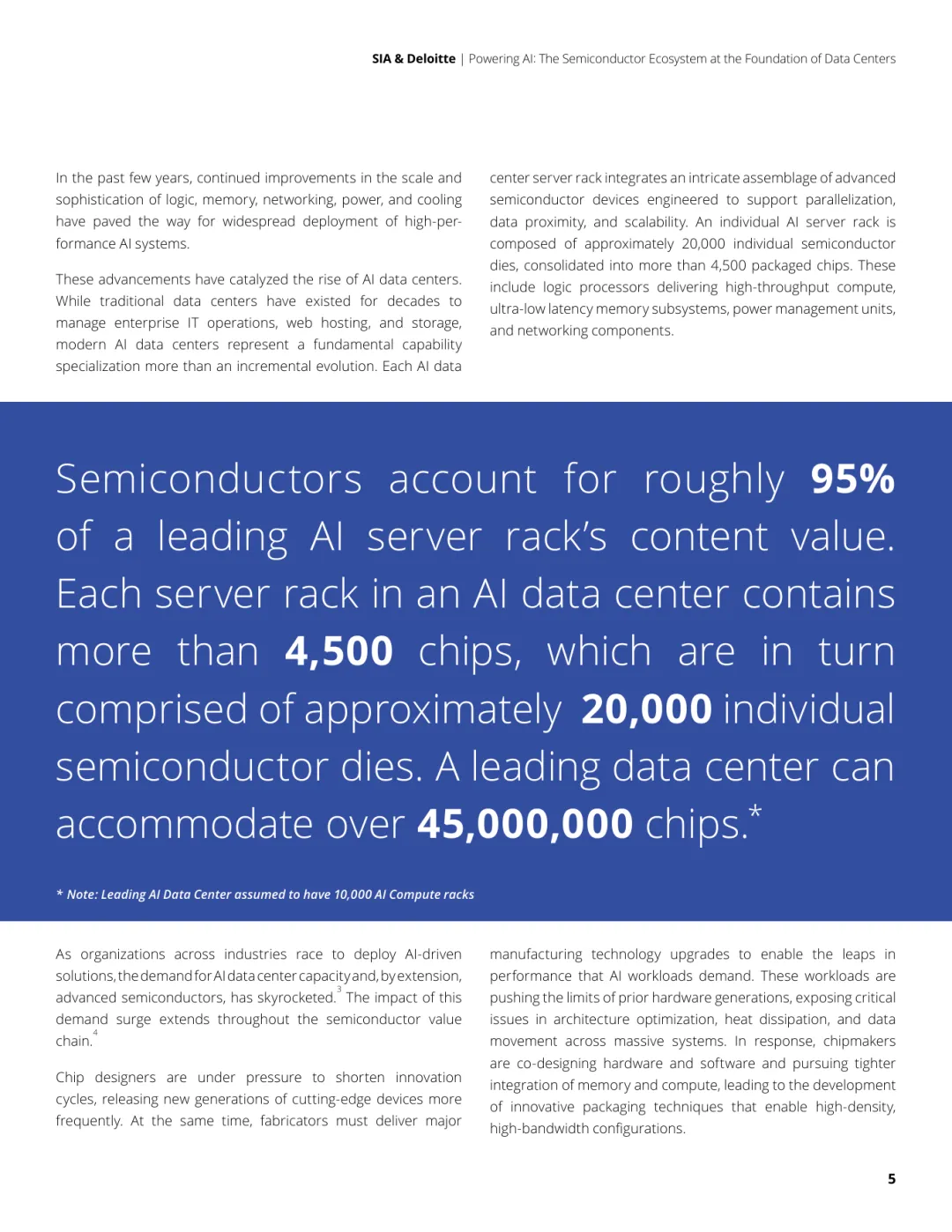

报告开篇给了几组很有分量的数字：一个 AI 服务器机架（AI server rack）包含超过 4,500 个封装芯片（packaged chips），背后约有 20,000 个裸片（die）。在领先 AI 服务器机架里，半导体占内容价值（content value）的 95% 以上，也占 AI 数据中心建设和运营总资本开支的 50% 以上。

这说明，AI 的扩张从来不是纯软件故事。只要训练（training）和推理（inference）需求继续增长，逻辑芯片（logic chips）、高带宽内存（HBM）、动态随机存取内存（DRAM）、闪存（NAND）、网络芯片、电源管理芯片、光电器件（optoelectronics）、传感器和控制芯片，都会被拉进同一轮需求周期。

报告还预计，到 2028 年，部署在 AI 数据中心服务器里的半导体年收入可能超过 1.2 万亿美元，相比 2022 年接近十倍增长。AI 数据中心市场在 2022 到 2028 年间的复合年增长率（CAGR）被估算为 88.8%；即便进入 2025 到 2028 年，仍可能保持 56.3% 的 CAGR。

把这几组数字放在一起看，报告其实是在说明同一件事：AI 数据中心的价值核心，不在机架外壳，也不只在某一颗 GPU，而在完整的半导体生态。

一、AI 的心脏里，不只有 GPU

第一部分先把一个常见误区点破：AI 硬件栈（AI hardware stack）的核心不是某一种芯片，而是多类芯片协同。计算（compute）、内存（memory）、存储（storage）、连接（connectivity）、供电（power）、散热（cooling）和安全（security）都要一起工作。只看 GPU，会低估整套系统的复杂度。

按报告的假设，一个领先 AI 数据中心如果有 10,000 个 AI 计算机架（AI compute racks），可能容纳超过 45,000,000 个芯片。这个量级已经不是传统数据中心的简单升级，而是面向高并行、高带宽、高功率密度和高可靠性重新组织的一整套系统。

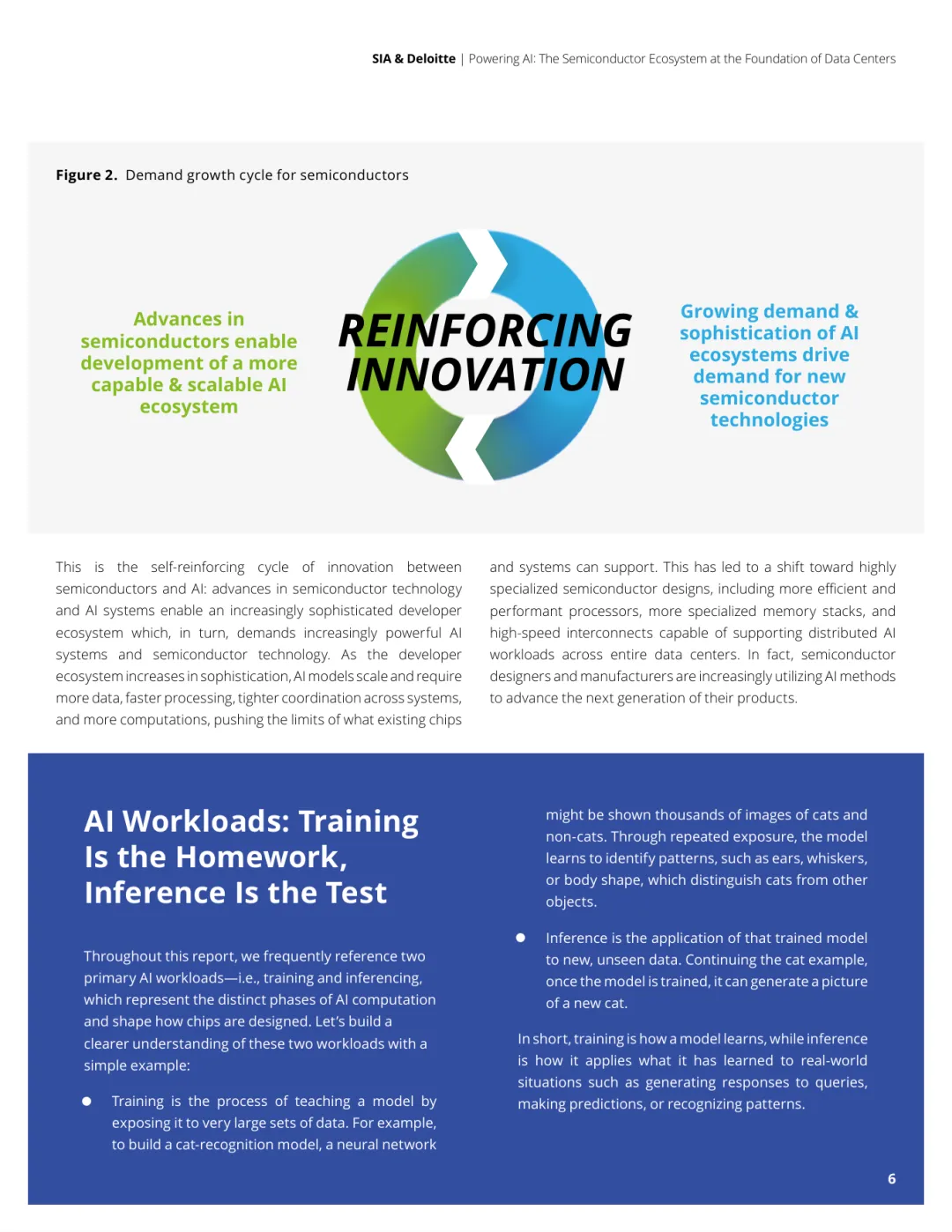

报告提出了一个正反馈循环：AI 应用越复杂，就越需要更高性能、更高能效的半导体；半导体越强，又会支持更大的模型、更快的推理和更丰富的应用。所以，AI 和半导体不只是上下游关系，更像是互相推动的创新飞轮。

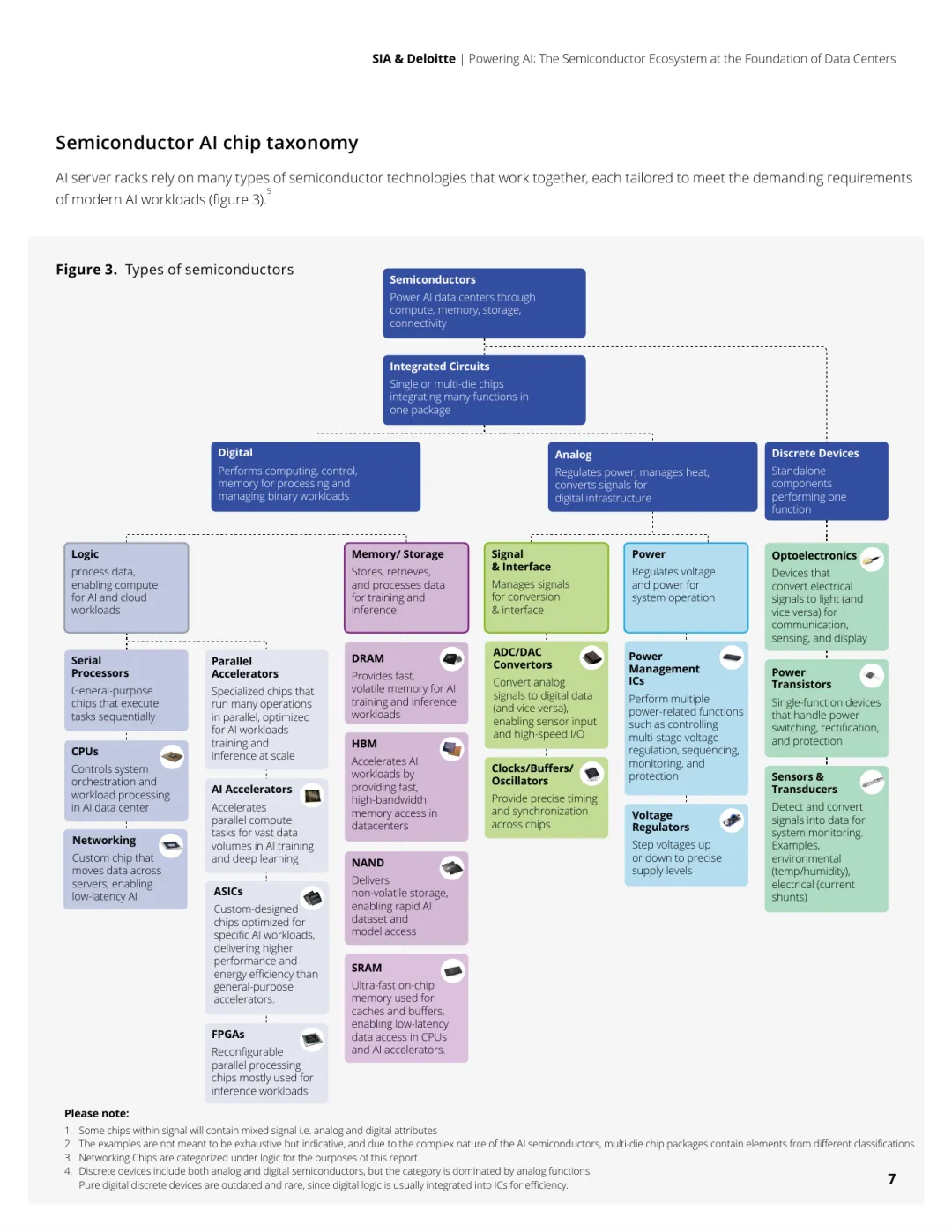

从分类上看，报告把 AI 数据中心所需半导体拆成集成电路（integrated circuits）、数字芯片（digital）、模拟芯片（analog）、分立器件（discrete devices）等大类，再进一步落到逻辑（logic）、内存和存储（memory/storage）、信号与接口（signal and interface）、电源（power）、光电器件（optoelectronics）等功能层。这里没有纯粹的配角，任何一层掉链子，都会影响 AI 数据中心的整体性能。

二、拆开一台 AI 服务器：价值藏在哪些托盘里

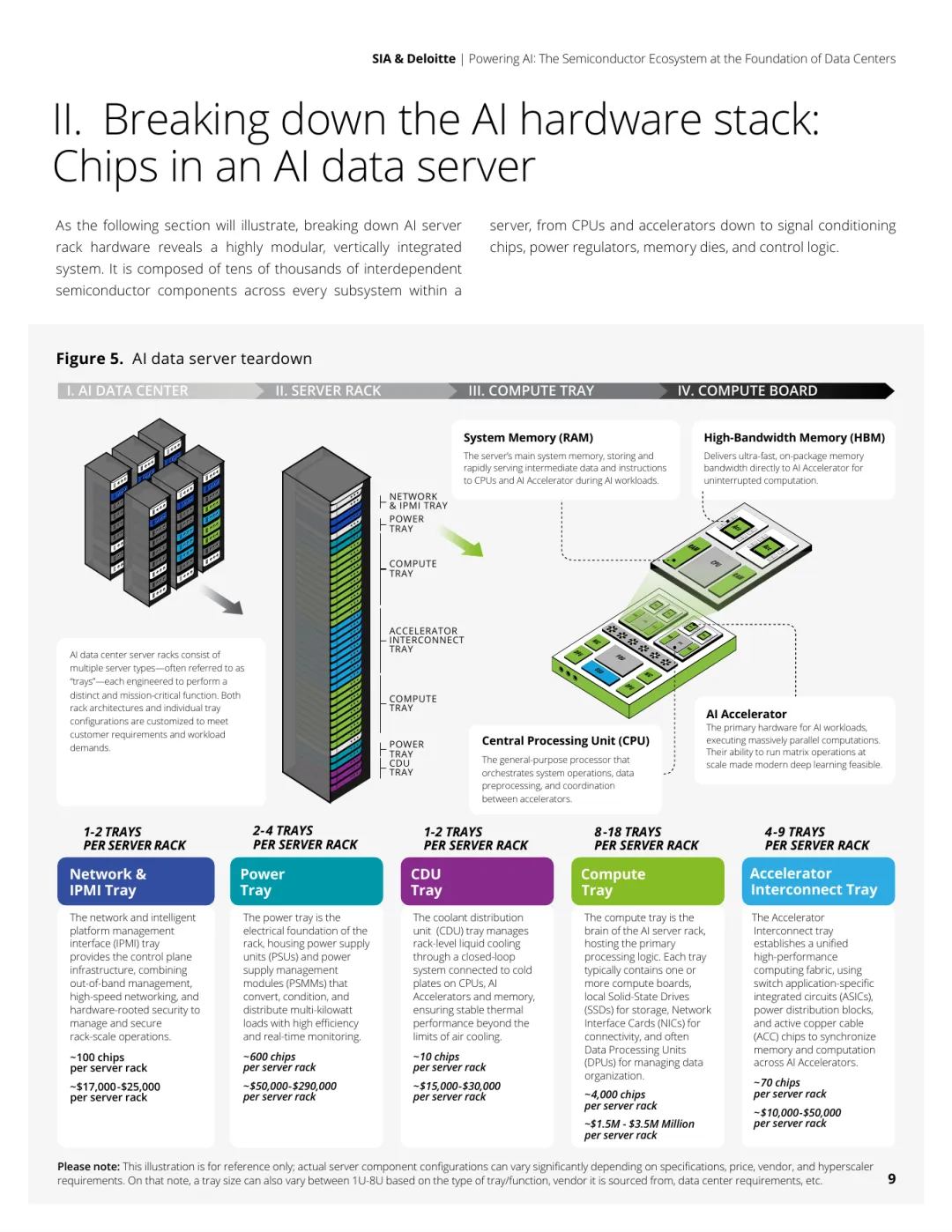

第二部分像一次“虚拟拆机”。一套 AI 服务器机架（AI server rack）通常由多种托盘（tray）组成，包括计算托盘（compute tray）、加速器互连托盘（accelerator interconnect tray）、电源托盘（power tray）、网络与智能平台管理接口托盘（network and Intelligent Platform Management Interface, IPMI tray）、冷却液分配单元托盘（coolant distribution unit tray）。这些托盘共同构成一个垂直集成的系统。

其中，计算托盘是“大脑”，负责主要计算逻辑；加速器互连托盘负责在多个 AI 加速器（AI Accelerator）之间建立高性能互连；电源托盘和电源分配单元（PDU）负责多千瓦级电力转换与分配；网络与 IPMI 托盘管理网络、控制平面和硬件安全；冷却液分配单元（CDU）托盘则负责液冷和热管理。

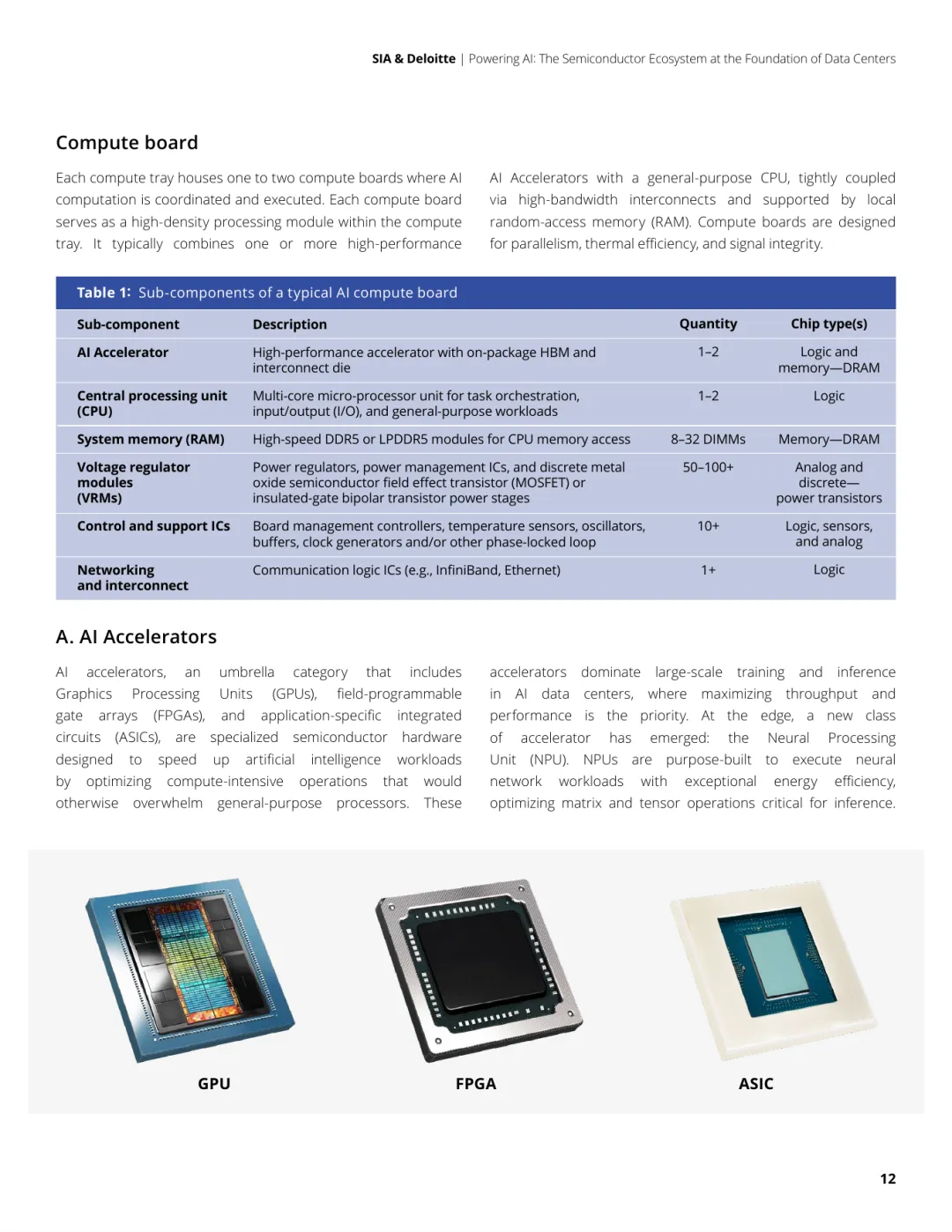

到了计算板（compute board）层面，典型组件包括 AI 加速器、中央处理器（CPU）、系统内存（system memory）、电压调节模块（VRM）、控制与支持 IC、网络和互连逻辑。AI 加速器最吸睛，但真正让它稳定工作的，是一整圈支撑芯片：电压调节、时钟、传感器、板级管理（board management）、网络接口，每一类都在决定系统能不能高效、稳定、可维护地运行。

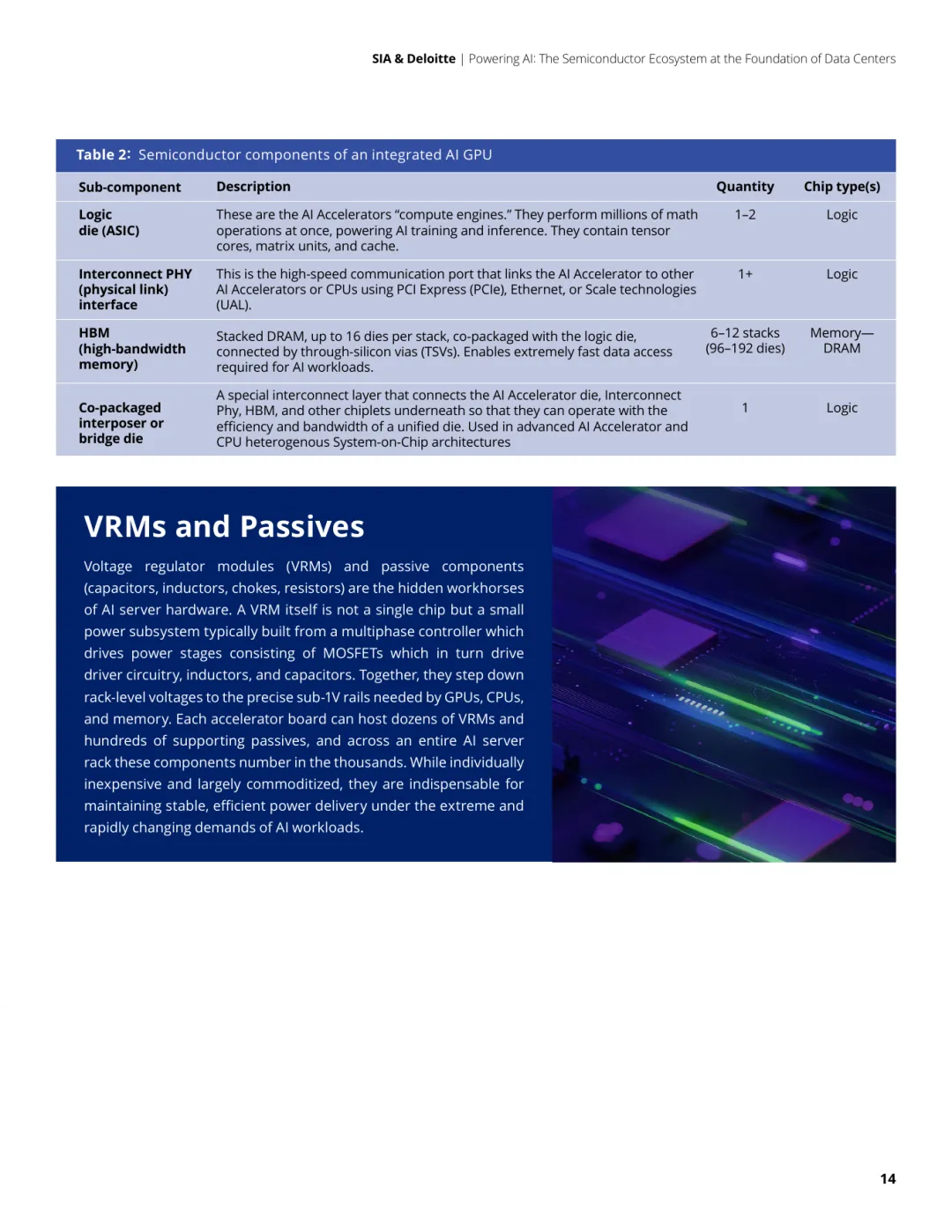

它还拆开了集成式 AI GPU（integrated AI GPU）：逻辑裸片（logic die）负责核心计算，HBM 提供极高带宽，中介层（interposer）和物理接口（PHY）把 AI 加速器与 CPU、网络和其他设备连接起来，VRM 负责局部供电。也正因为这样，先进封装、HBM 和互连能力才会成为 AI 芯片竞争的关键。

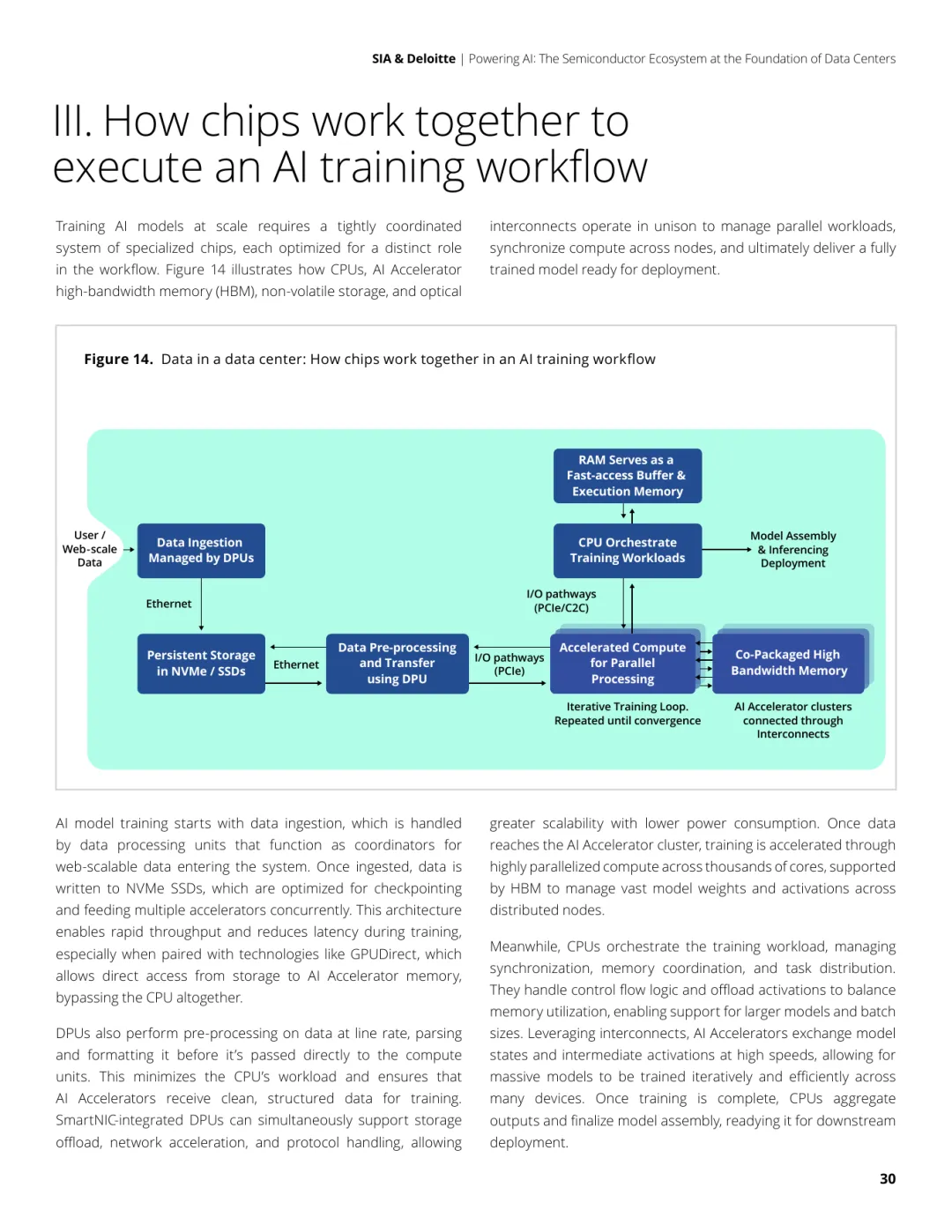

三、一次训练任务如何穿过整座数据中心

第三部分用 AI 训练工作流（AI training workflow）展示芯片如何协同工作。数据先进入系统，由数据处理单元（DPU）处理和协调；随后写入 NVMe SSD 固态硬盘，用于检查点保存（checkpointing），并并发喂给多个加速器。DPU 还会进行数据预处理，减少 CPU 的负担。

真正进入训练阶段后，AI 加速器集群（AI Accelerator clusters）在 HBM 支持下执行大规模并行计算，CPU 负责调度训练任务、同步、内存协调和任务分配。互连系统（interconnects）让多个加速器高速交换模型状态和中间激活值。训练完成后，CPU 再聚合结果，完成模型组装。

四、市场曲线：下一波主线是推理

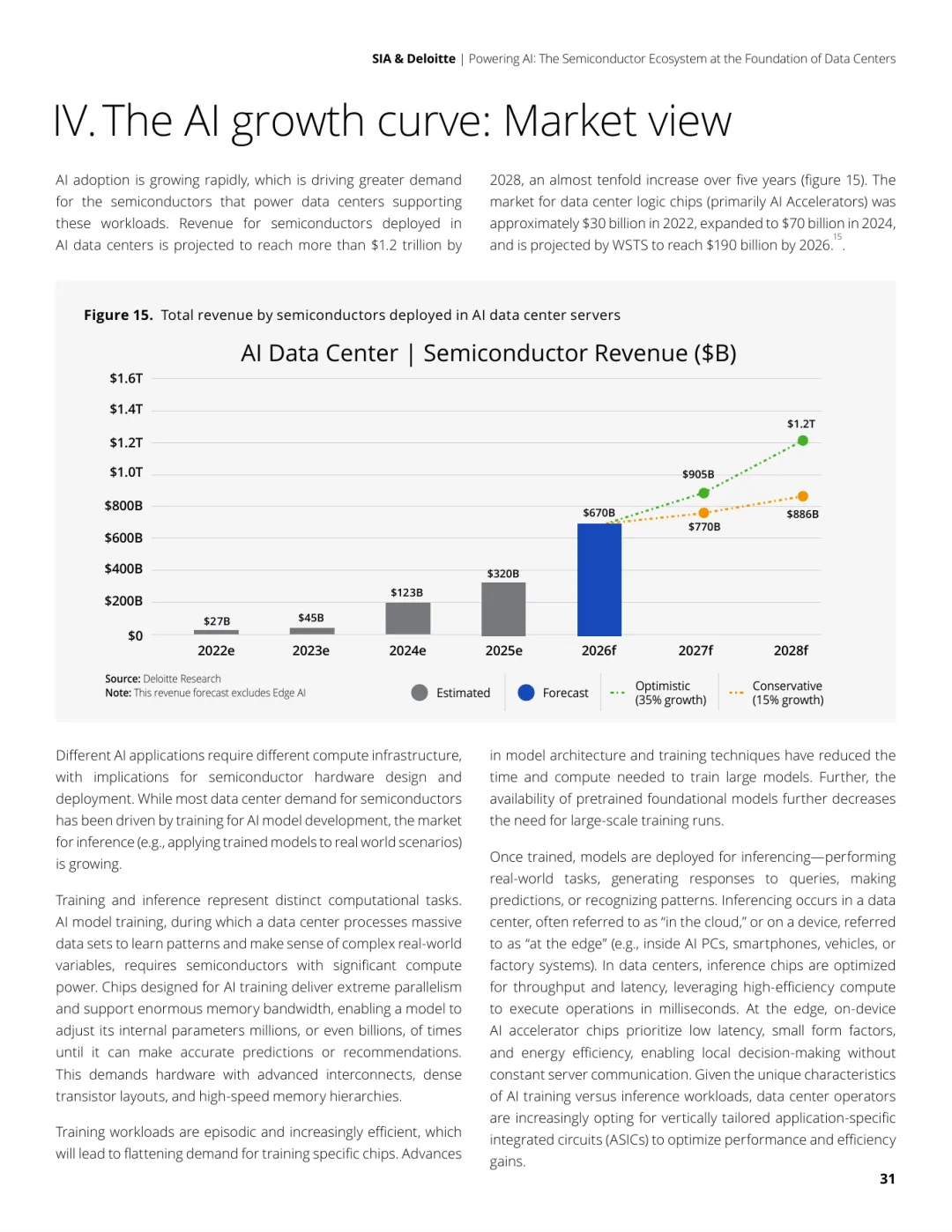

第四部分把 AI 基础设施需求放进市场曲线。AI 数据中心服务器中的半导体收入，预计到 2028 年超过 1.2 万亿美元。数据中心逻辑芯片市场也在高速扩张：报告称，这一市场在 2022 年约为 300 亿美元，2024 年扩张至 700 亿美元，世界半导体贸易统计组织（WSTS）预计 2026 年将达到 1,900 亿美元。

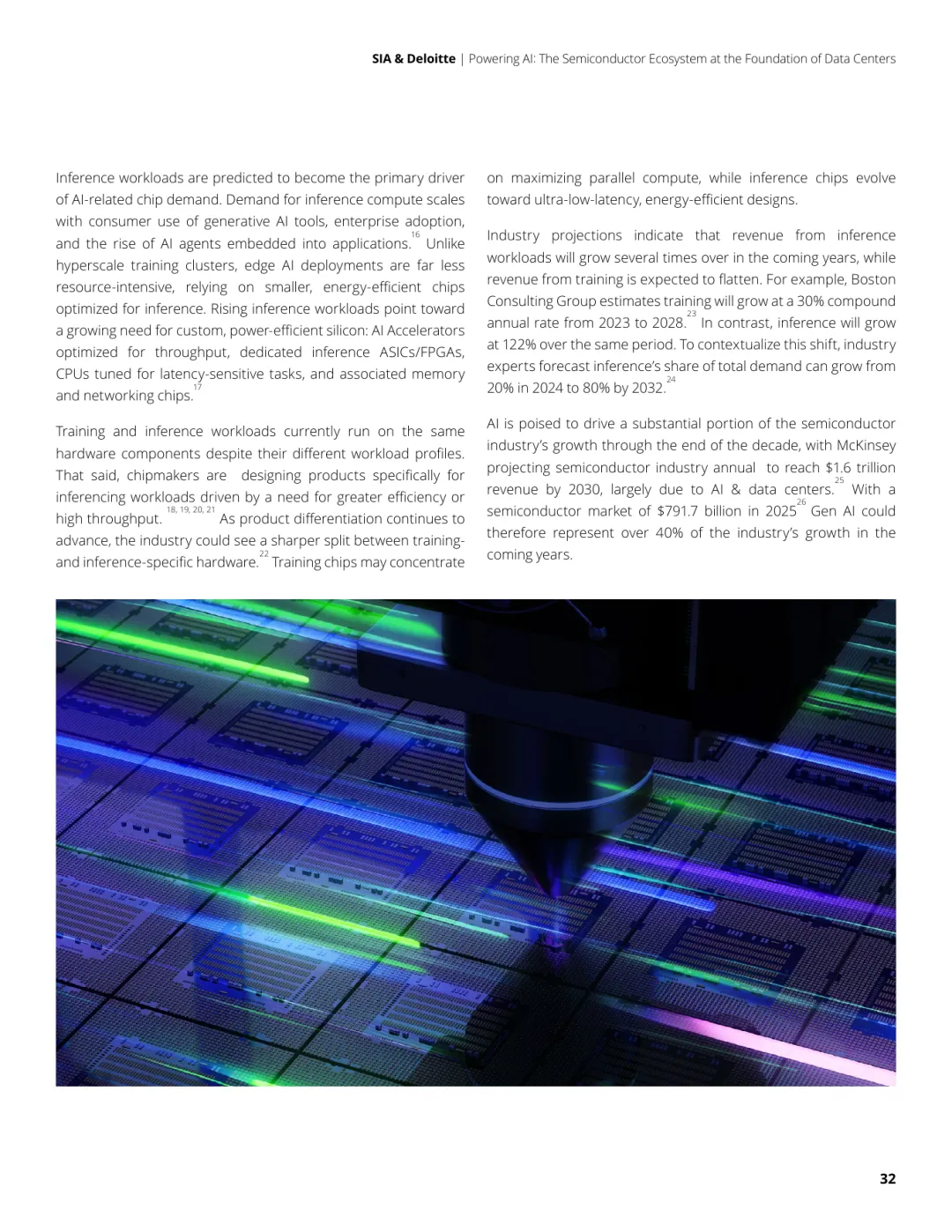

更重要的是，未来需求重心会从训练（training）进一步转向推理（inference）。报告引用行业预测称，2023 到 2028 年训练收入的 CAGR 约为 30%，而推理收入的 CAGR 可达 122%。同时，推理在总需求中的占比可能从 2024 年的 20% 增长到 2032 年的 80%。

这意味着，AI 芯片竞争不会只围绕最大模型训练展开。随着 AI 智能体（AI agents）、企业应用、消费者工具和边缘 AI（edge AI）普及，低延迟、低功耗、成本更可控的推理 ASIC（inference ASICs）、FPGA、NPU、内存和网络芯片，会获得更大权重。

五、最大的钱流向哪里：价值集中在半导体生态

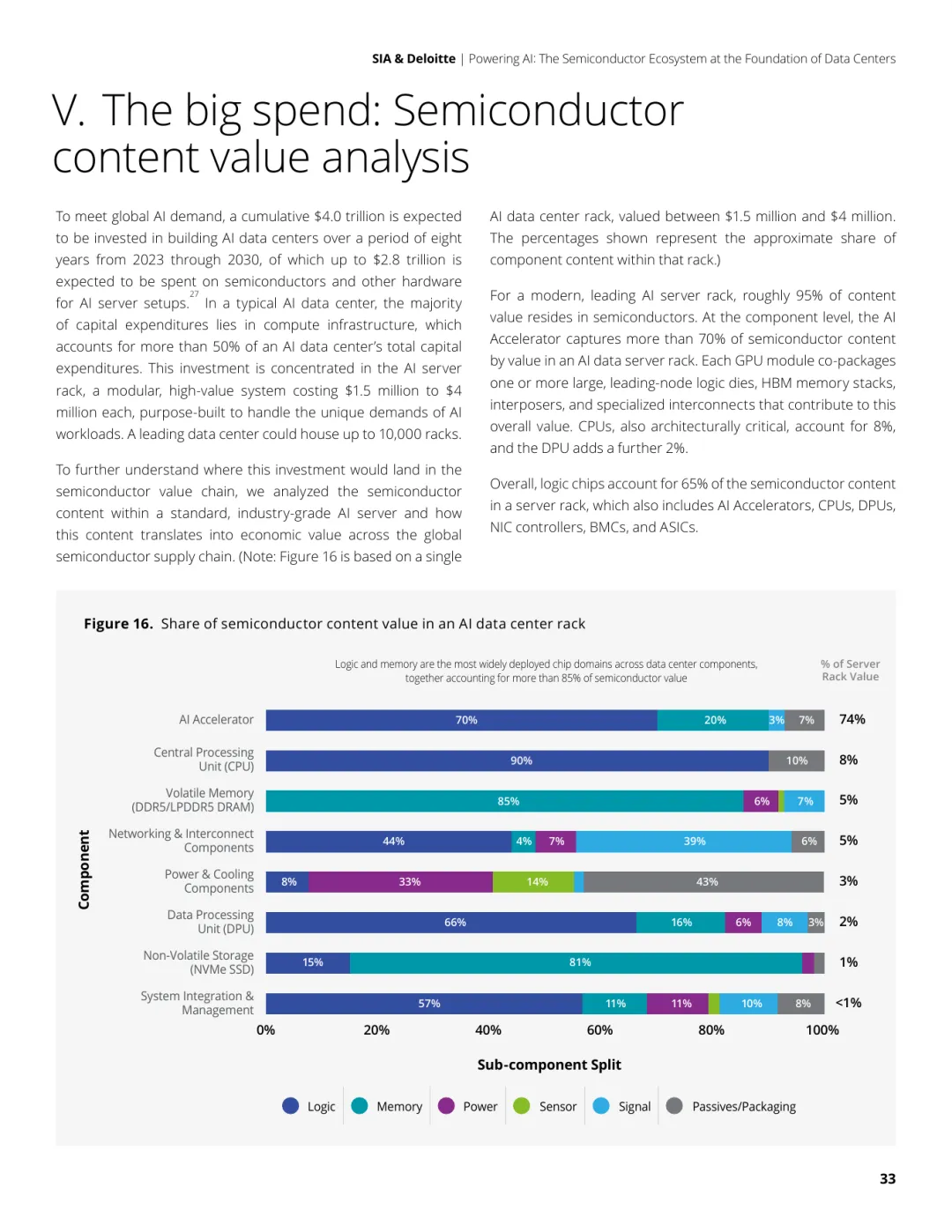

第五部分很适合投资者和产业观察者细看。为满足全球 AI 需求，2023 到 2030 年 AI 数据中心建设预计累计投入 4.0 万亿美元，其中最高 2.8 万亿美元将投向半导体及其他 AI 服务器配置（AI server setup）硬件。

一个现代领先 AI 服务器机架价值约 150 万到 400 万美元。报告估算，在这类机架中，约 95% 的内容价值来自半导体；AI 加速器单项就拿走 70% 以上的半导体内容价值，CPU 约占 8%，DPU 约占 2%。从更大类看，逻辑芯片约占服务器机架半导体内容价值的 65%。

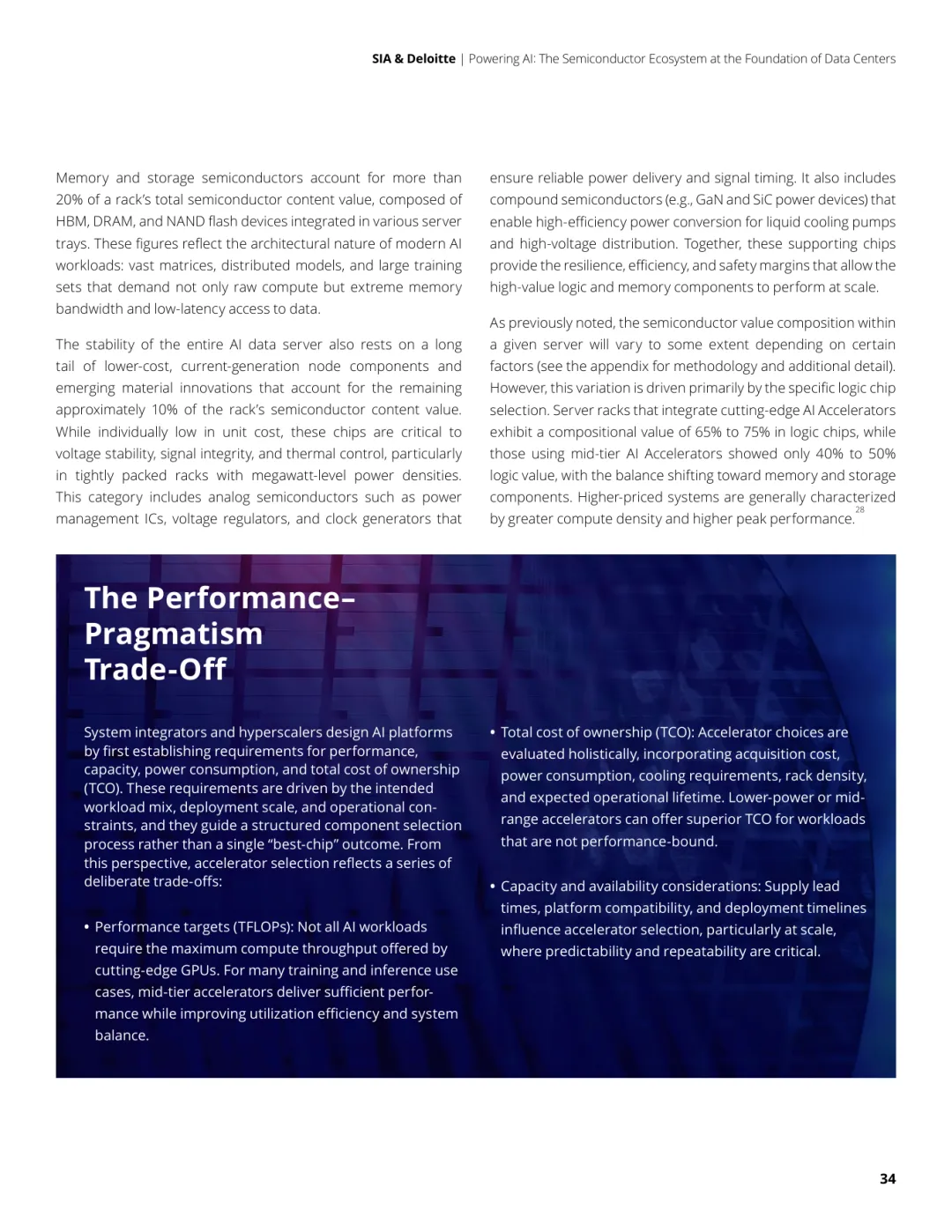

内存和存储半导体占机架半导体内容价值的 20% 以上，主要包括 HBM、DRAM 和 NAND。剩余约 10% 来自大量单价不高但不可或缺的当前世代节点组件（current-generation node components）和材料创新，包括电源管理 IC（PMIC）、电压调节器、时钟发生器、氮化镓（GaN）和碳化硅（SiC）功率器件。它们不抢镜，却支撑着电压稳定、信号完整性和热控制。

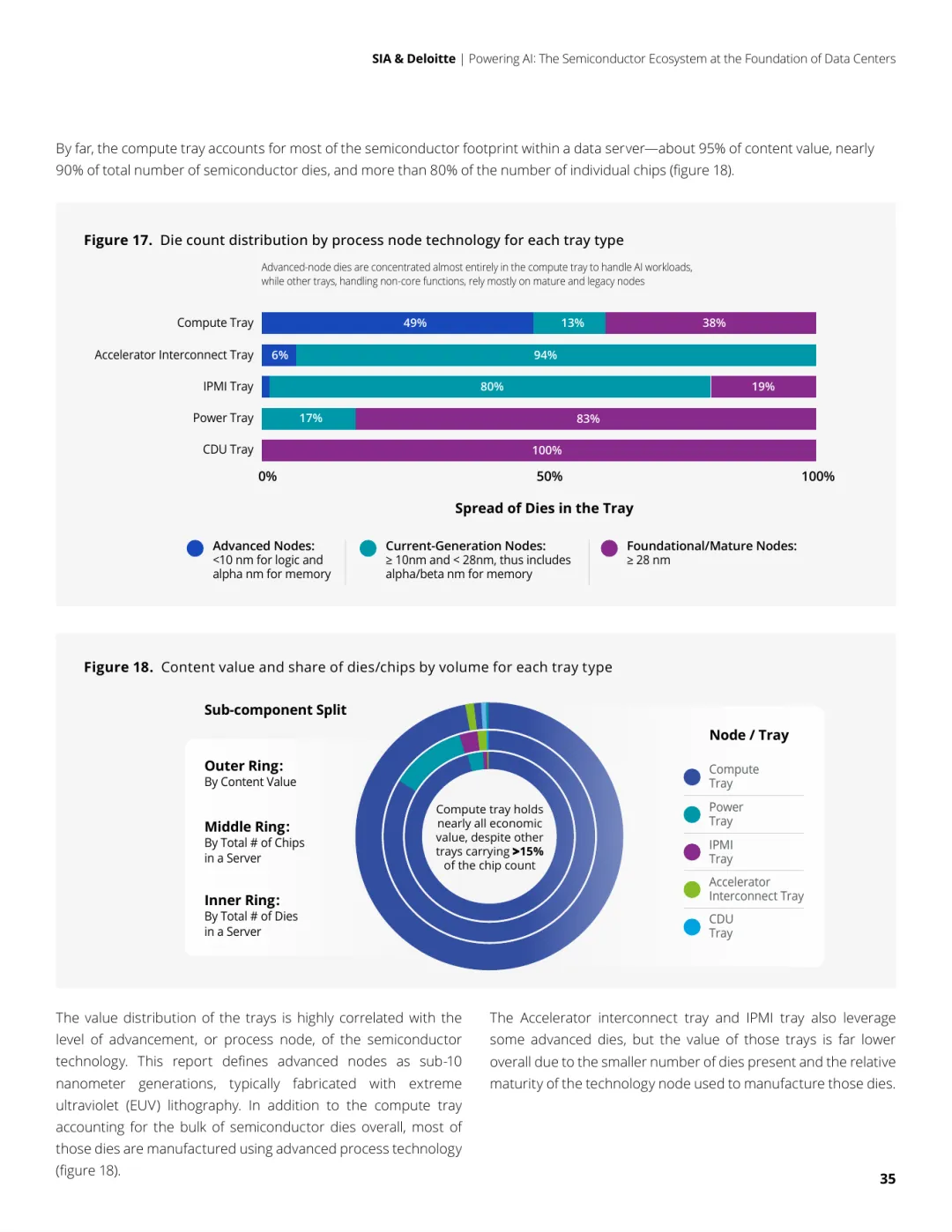

还有一个关键点：计算托盘承担了 AI 数据服务器中最主要的半导体足迹，约 95% 的内容价值、近 90% 的裸片（die）数量，以及超过 80% 的单个芯片数量都集中在这里。先进节点（advanced nodes）的 die 也几乎集中在计算托盘，因为核心 AI 工作负载（AI workload）对先进制程和高带宽集成要求最高。

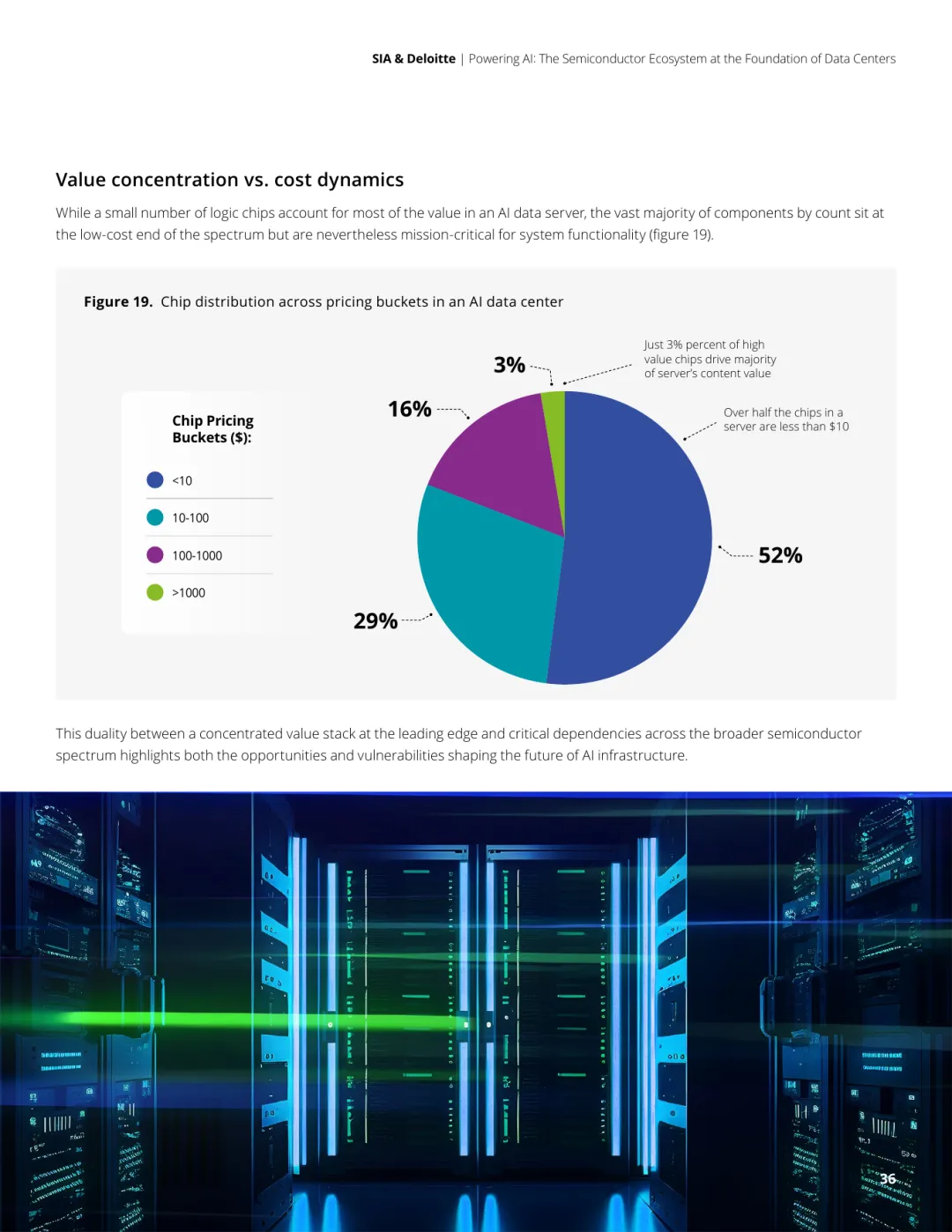

另一个很有意思的结构是：“少数高价值芯片决定大部分价值，多数低价芯片决定系统可靠性”。报告显示，在 AI 数据中心中，只有 3% 的高价值芯片驱动了服务器大部分内容价值；但超过一半芯片单价低于 10 美元。这就是 AI 基础设施的双重脆弱性：领先节点不可缺，成熟节点也不可缺。

六、从设计到数据中心：供应链不是即插即用

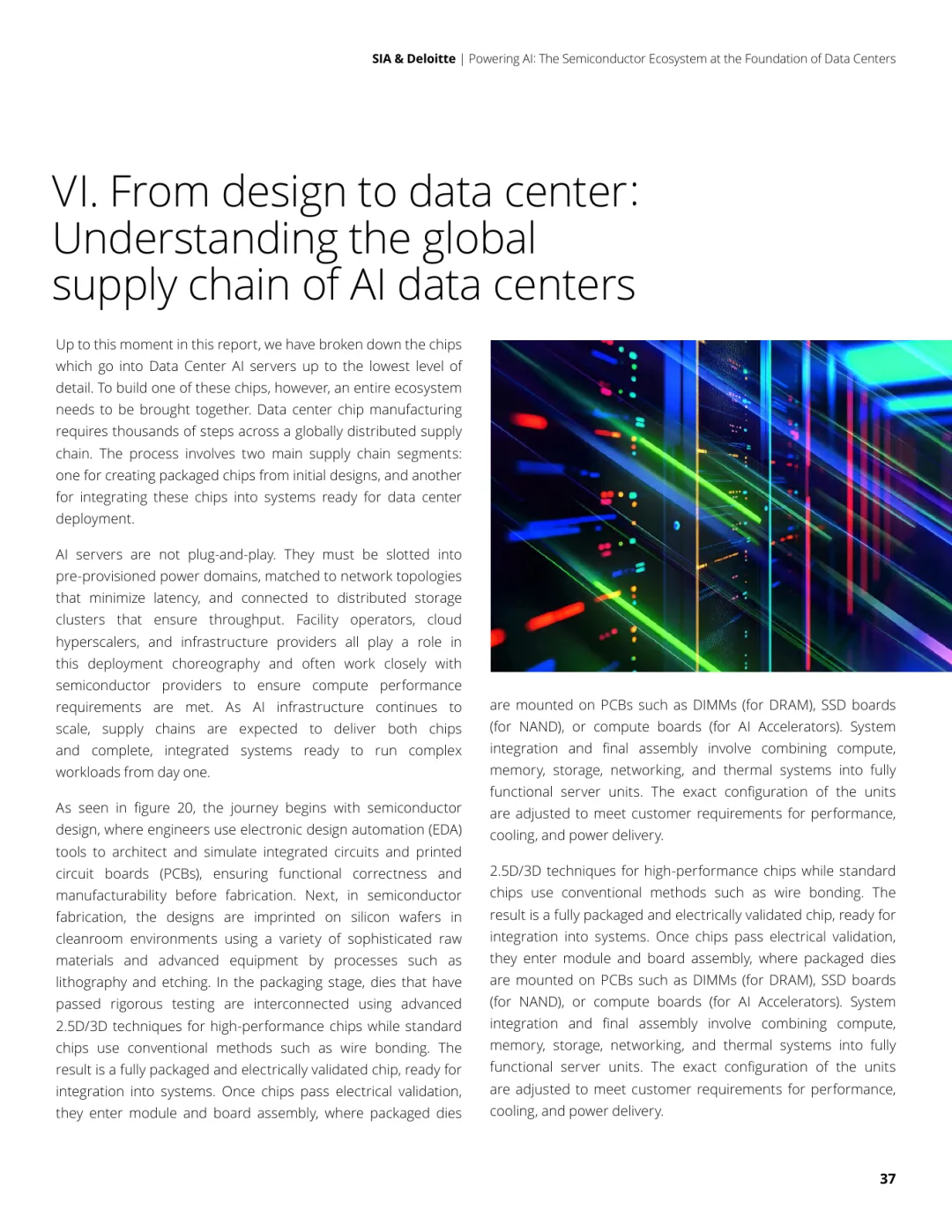

第六部分把视角从单个机架拉到全球供应链。AI 数据中心芯片制造（AI data center chip manufacturing）需要数千个步骤，大致可以分成两段：先从设计、晶圆制造、封装测试形成封装芯片（packaged chips），再把这些芯片集成成可以部署到数据中心的系统。

AI 服务器不是“即插即用”（plug-and-play）。它们必须匹配预先规划好的供电域（power domains）、低延迟网络拓扑、分布式存储集群和散热系统。云厂商、设施运营商、基础设施供应商和半导体公司需要一起调试，系统才能从第一天起承载复杂工作负载。

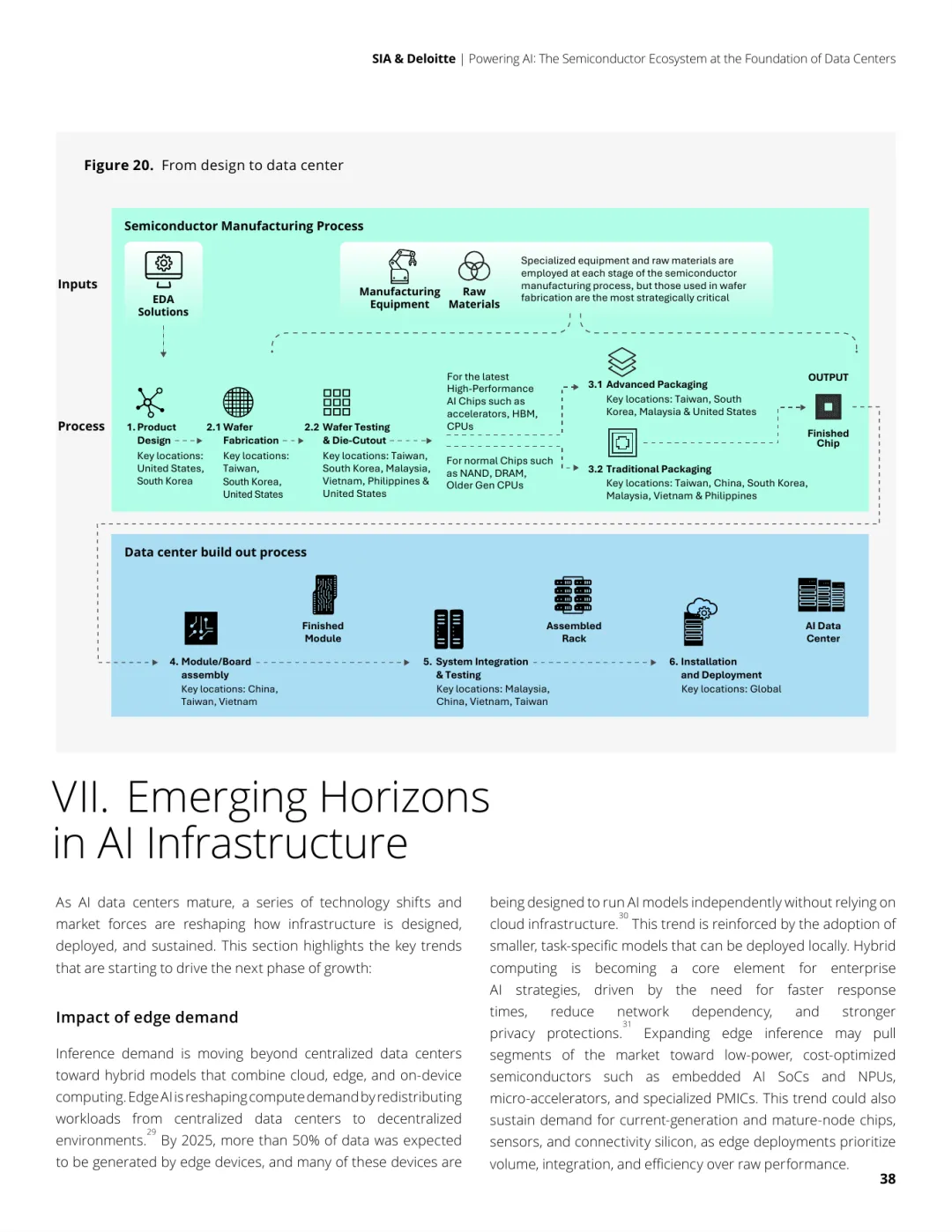

这张流程图从电子设计自动化（EDA）、制造设备（manufacturing equipment）、原材料（raw materials）开始，经过产品设计（product design）、晶圆制造（wafer fabrication）、晶圆测试和切割（wafer testing and die cutout）、先进封装（advanced packaging）或传统封装（traditional packaging），再进入模块与板卡组装（module and board assembly）、系统集成测试（system integration and testing）以及安装部署（installation and deployment）。

七、新趋势：边缘、封装、光互连和能效

第七部分讨论 AI 基础设施（AI infrastructure）的下一阶段。首先是边缘需求（edge demand）。随着推理需求从集中式数据中心走向云端、边缘和设备端的混合模式，低功耗、低成本、可大规模部署的嵌入式 AI SoC（embedded AI SoCs）、NPU、微型加速器（micro-accelerators）和专用 PMIC，会获得更多机会。

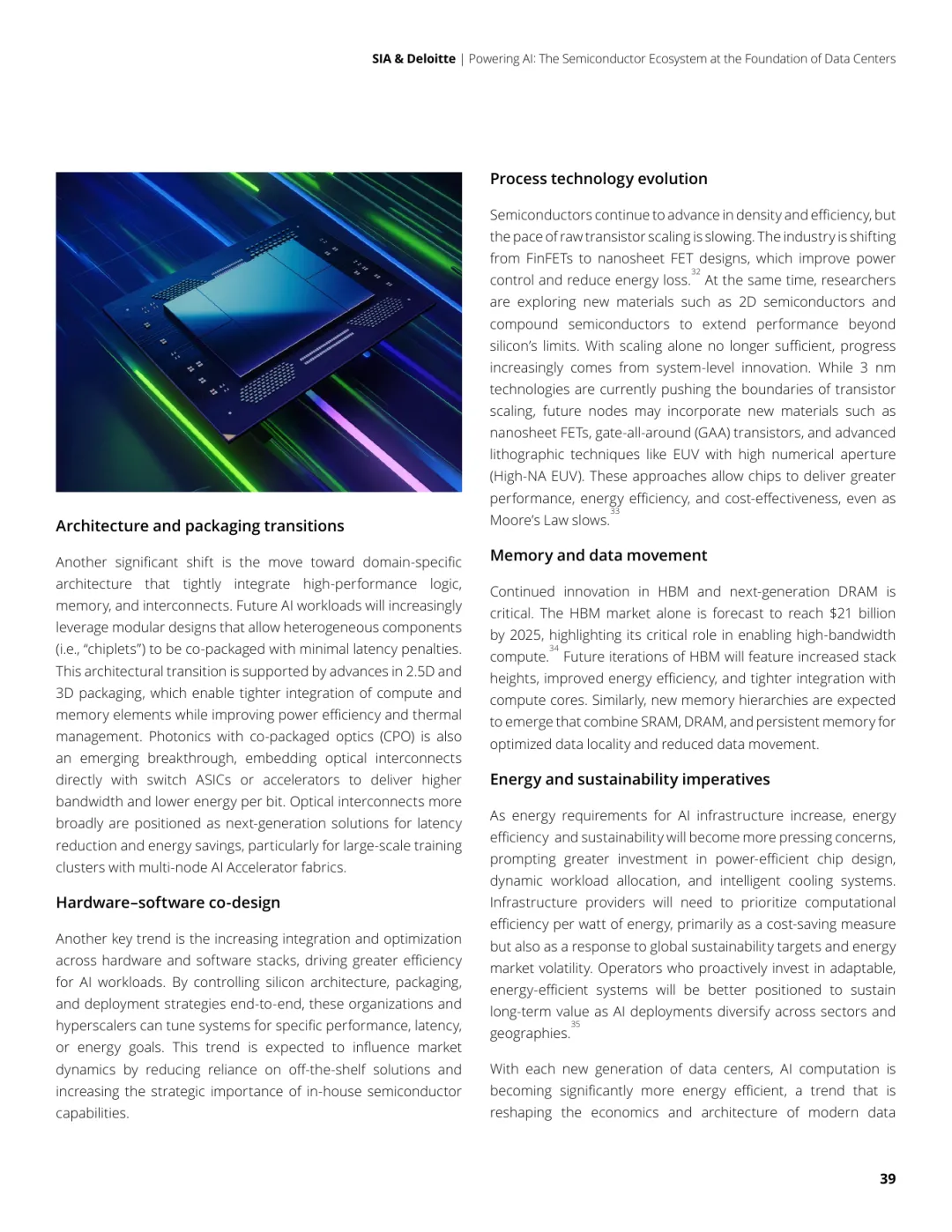

第二是制程技术演进（process technology evolution）。单纯依靠晶体管缩放的速度正在放慢，产业正在从 FinFET 走向纳米片 FET（nanosheet FET）、环绕栅极（GAA）、高数值孔径 EUV（High-NA EUV）、二维半导体（2D semiconductors）和化合物半导体（compound semiconductors）。未来的性能提升，会越来越依赖系统级创新。

第三是架构与封装转型（architecture and packaging transitions）。小芯片（chiplets）、2.5D/3D 封装（2.5D/3D packaging）、HBM、共封装光学（co-packaged optics）会继续提升计算、内存和互连之间的集成效率。报告提到，HBM 市场到 2025 年预计达到 210 亿美元，这足以说明高带宽内存在 AI 系统中的地位。

最后是能效（energy efficiency）。报告说得很直白：随着电力成本和电网压力上升，能效不再是“加分项”，而是 AI 大规模部署的前提。一个直观例子是：由更高效芯片支撑的 10MW 数据中心，未来可能提供与早期技术下 50MW 数据中心相当的处理能力。

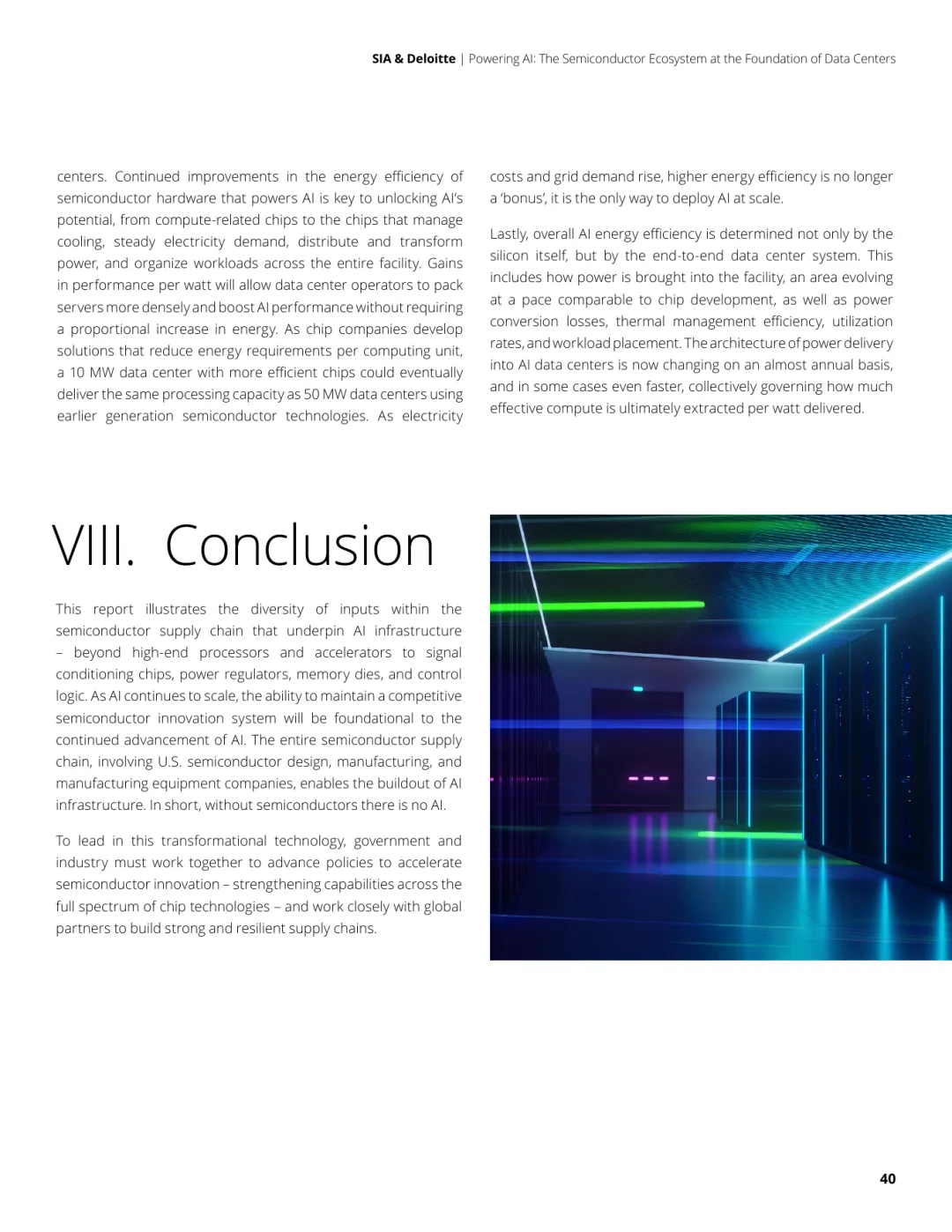

八、结论：AI 竞争，也是半导体生态竞争

最后的结论可以压缩成一句话：没有半导体，就没有 AI（without semiconductors, there is no AI）。AI 基础设施依赖的不只是高端处理器（processor）和加速器（accelerator），还包括信号调理芯片（signal conditioning chips）、电源调节器（power regulators）、内存裸片（memory dies）、控制逻辑（control logic）等完整供应链。

如果一个国家或公司想在 AI 上保持领先，就不能只盯着模型参数、应用入口和云服务收入，还要关注半导体设计（semiconductor design）、制造（manufacturing）、设备（equipment）、封装（packaging）、内存（memory）、网络（networking）、电源（power）、散热（cooling）以及全球供应链韧性。

这份报告最值得读的地方，是把 AI 叙事从“谁的模型更强”，推进到“谁能组织起完整的半导体基础设施”。模型是用户看得见的前台，数据中心是后台，而半导体生态是后台的后台。

换句话说，AI 的下一阶段竞争，不只是算法、数据和应用的竞争，更是系统工程、供应链、能源效率和产业政策的竞争。看懂这一点，才算真正看懂 AI 数据中心为什么会成为新一轮半导体周期的核心。

附：报告方法说明

附录说明，半导体内容价值分析（semiconductor content value analysis, CVA）基于三类代表性 AI 服务器机架配置（AI server rack setups）：OEM 交钥匙系统（OEM turnkey system）、第三方系统集成方案 1、第三方系统集成方案 2。每类配置都按标准化 48U 服务器机架（48U server rack）和 200TB 存储（200TB storage）进行比较，并根据公开产品规格、拆解基准（teardown benchmarks）和内部分析估算成本、功耗与组件数量。
