「软件技巧」Pipesim-地面管道电加热之额定功率法

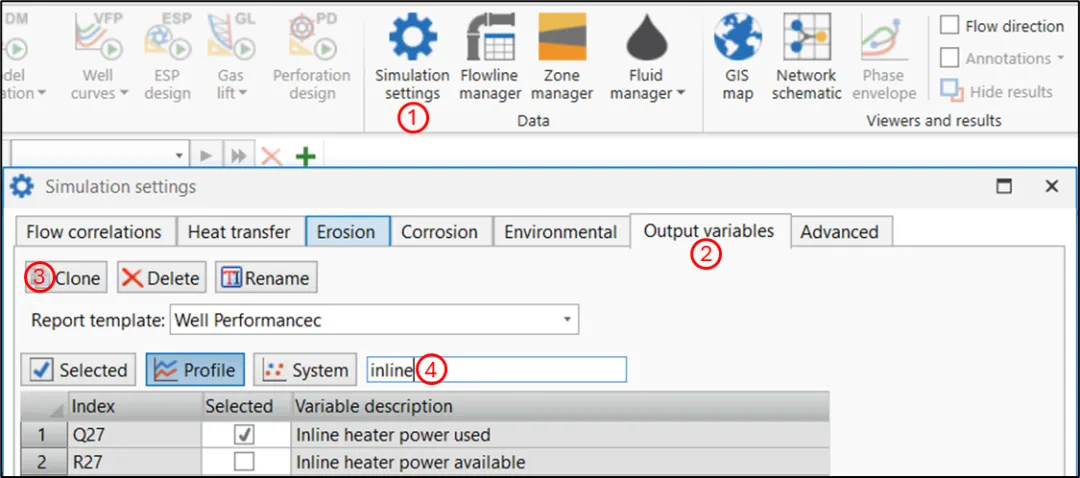

Simulation settings＞Outputvariable，点击Clone复制一个Report template，在搜索栏输入inline，勾选Q27（电加热功率）参数。

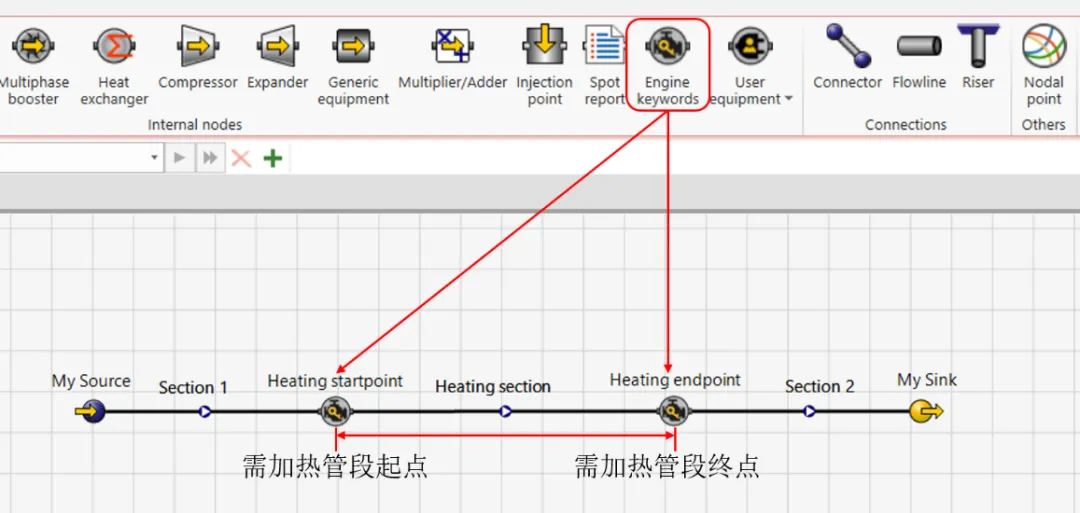

（1）明确加热管段的里高程数据。添加Engine keywords定义加热设备并用于分隔需加热管段，示意图如下所示。

（2）双击加热起点，在General处输入关键字“PIPE ILHPOWER = 350”，代表在此处开始加热，功率为350 Btu/hr/ft；在加热终点处输入关键字“PIPE ILHPOWER = 0”，代表在此处加热功率为0 Btu/hr/ft。

注：额定功率法的关键字为ILH或ILHPOWER或ILHMAXPOWER，代表每单位长度的功率（Btu/hr/ft or Kw/m）。

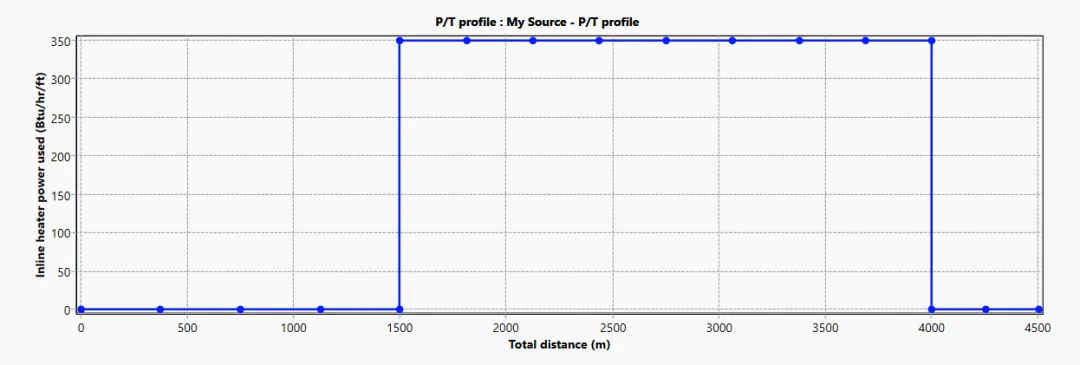

（3）运行P/T Profile ，查看加热功率参数Inline heater power used，在1500m至4000m处加热功率为350 Btu/hr/ft（与设置值吻合）。

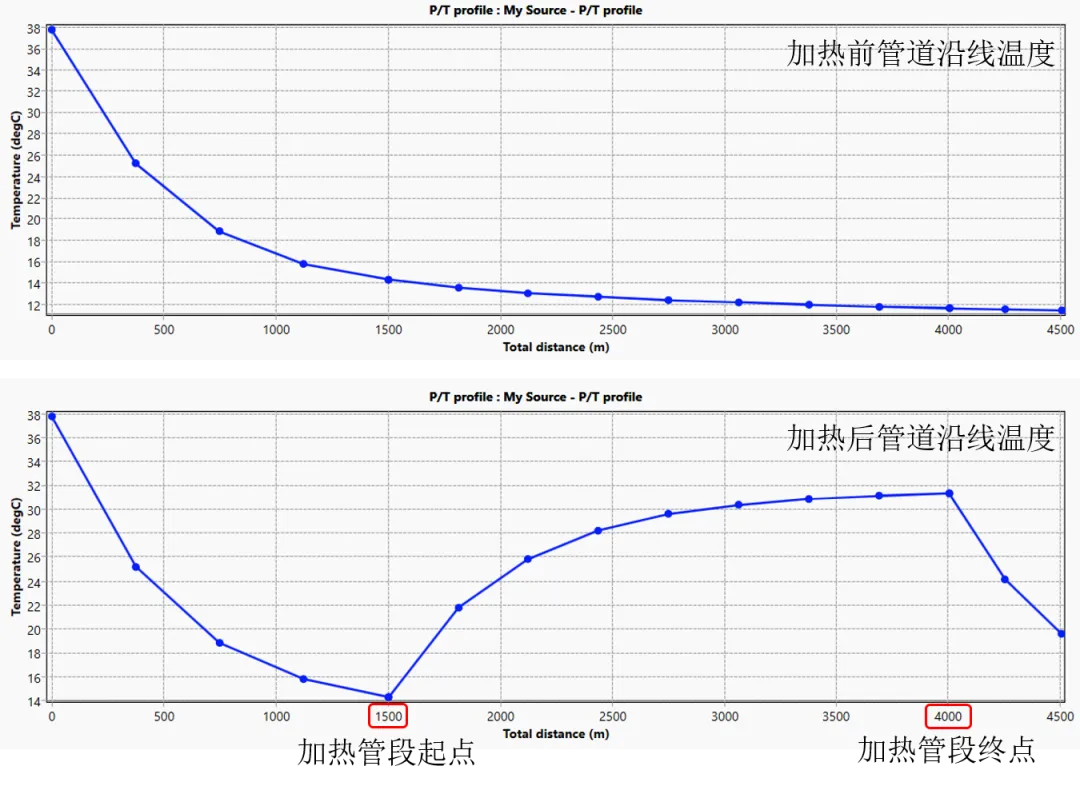

（4）查看管道沿线温度曲线，在1500m至4000m处流体温度增加，并且管道出口温度为19.56℃。
