夜雨聆风一、引言
Circuit Explorer 是 Analog Devices 公司 (以下简称 ADI) 推出的首款 AI 驱动的文本转电路接口工具。它能接收用户用自然语言描述的请求，并将其与 ADI 精密设计工具 (如 LTspice 和信号链设计器) 中的现有电路方案进行匹配。当前版本支持生成由 ADC、放大器和基准电压源构建的模拟前端设计。
本文主要介绍 ADI 在线 AI 工具 Circuit Explorer 的功能和使用方法指导，同时结合实际设计案例，演示在线设计 ADC DRIVER 的过程。
二、工作步骤说明
首先，点击 ADI Circuit Explorer，进入界面。输入关键性能参数和 ADI 产品编号，就会立即接收来自 ADI 的 Signal Chain Designer 和 LTspice 工具的推荐电路。比如：输入“Design of ADC driver using AD4632-24”以帮助我们设计 AD4632-24 (SAR 型 ADC DRIVER)。

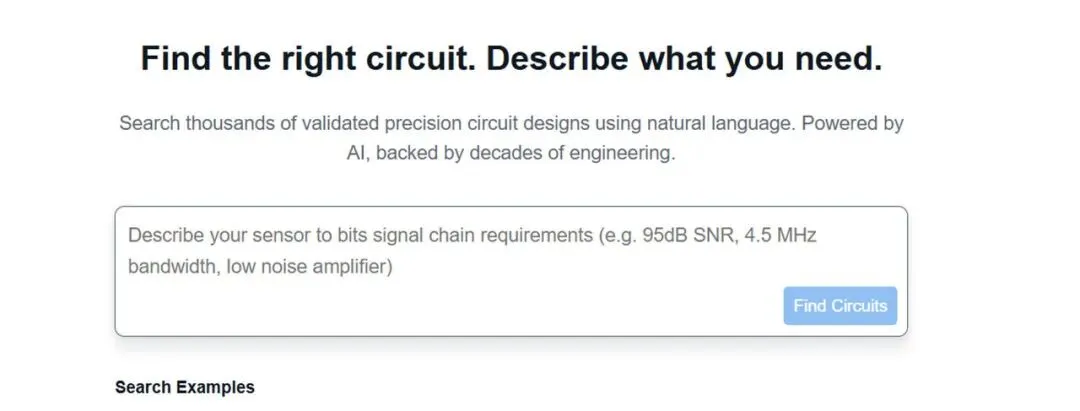

图1 ADI Circuit Explorer 工具界面入口
图2 输入自然语言设计需求示例

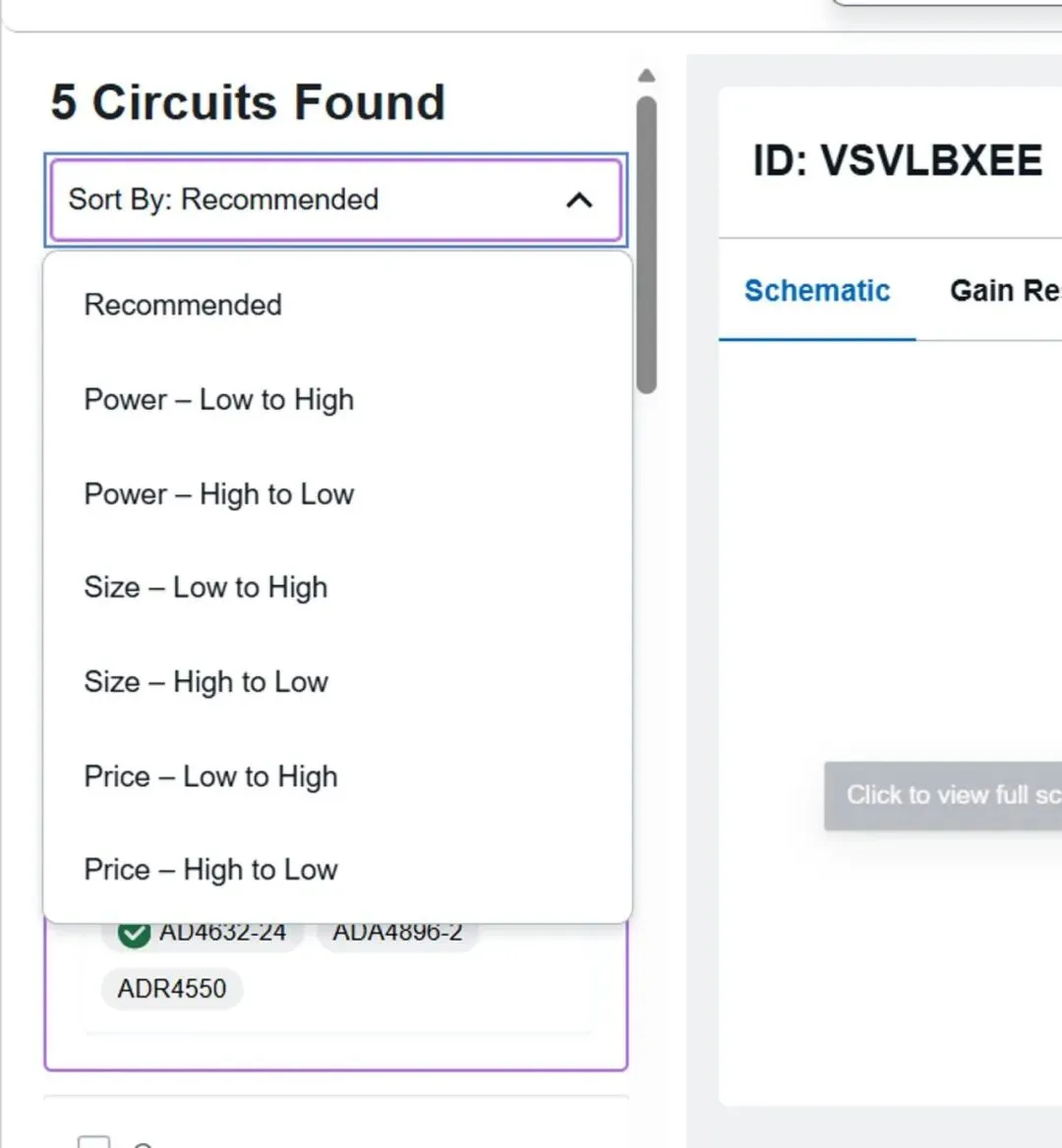

根据输入的信息，系统会进行结果匹配，我们会发现页面左侧显示：“5 circuits found”。这些结果依次按照功耗、尺寸以及成本进行排序，如下图所示：

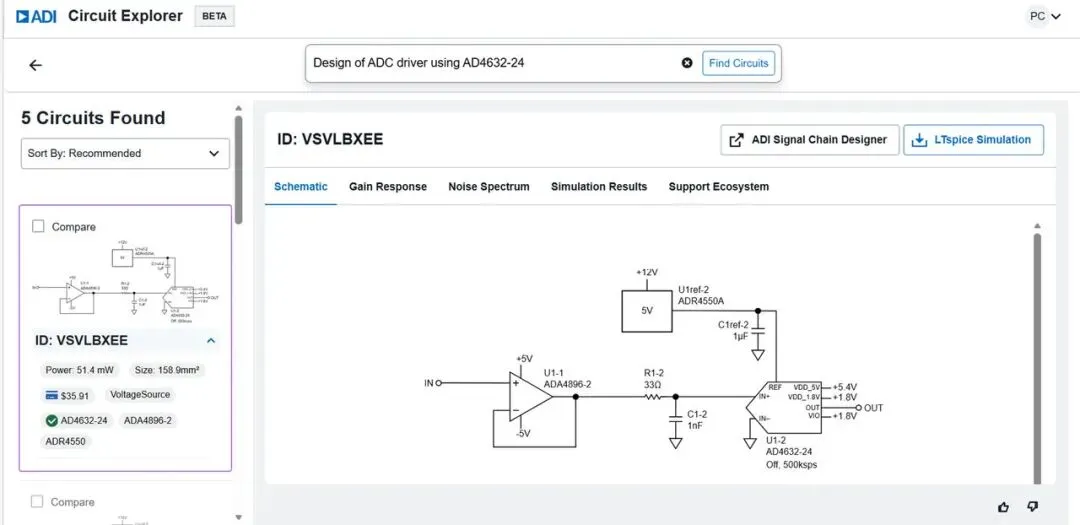

图3 搜索结果示意图
本次设计需求以需要全差分为例，同时进行成本考虑，我们可以继续在对话框中输入我们的需求，进行仿真导入到 Signal Chain Designer，同时点击相关选项卡查看每种设计的增益响应、噪声频谱和仿真结果：
图4 搜索结果仿真演示

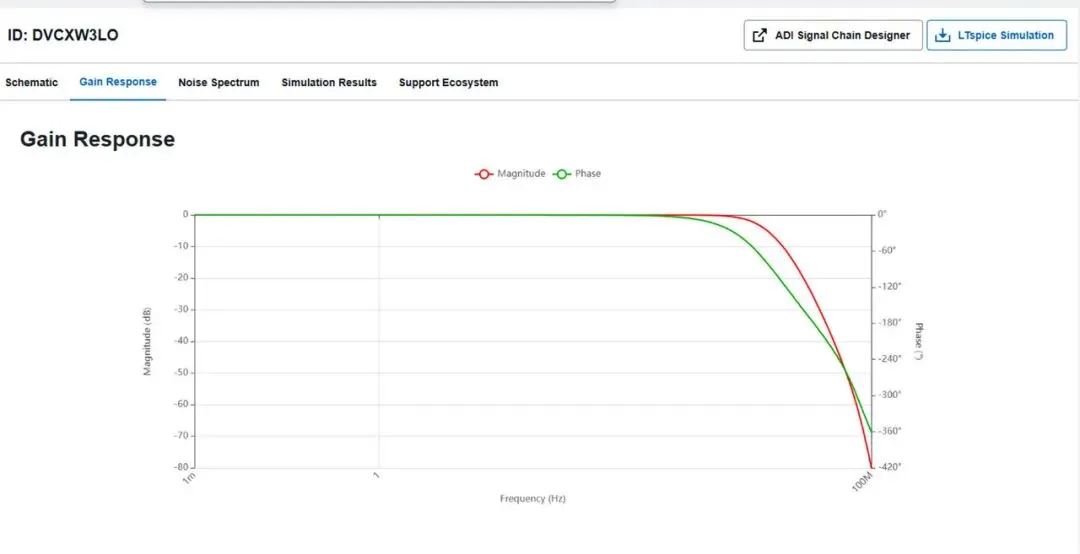

图5 仿真信号链 Gain Response

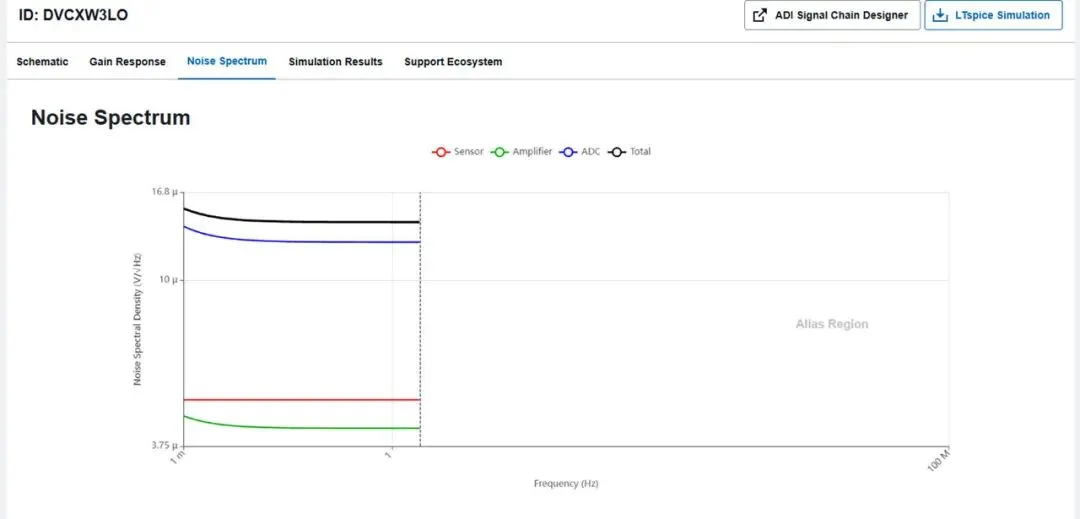

图6 仿真信号链 Noise Spectrum

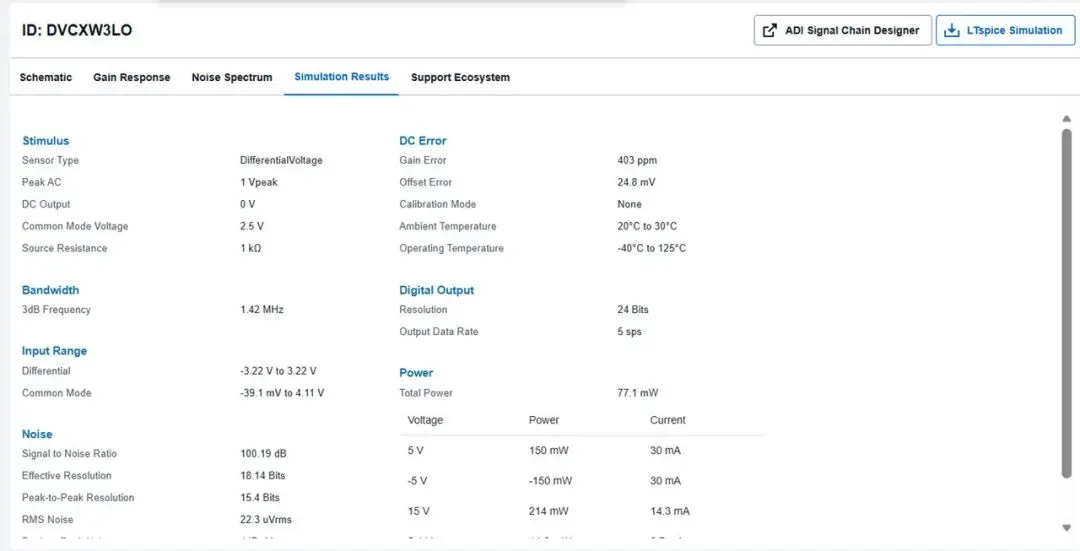

图7 仿真信号链整体效果

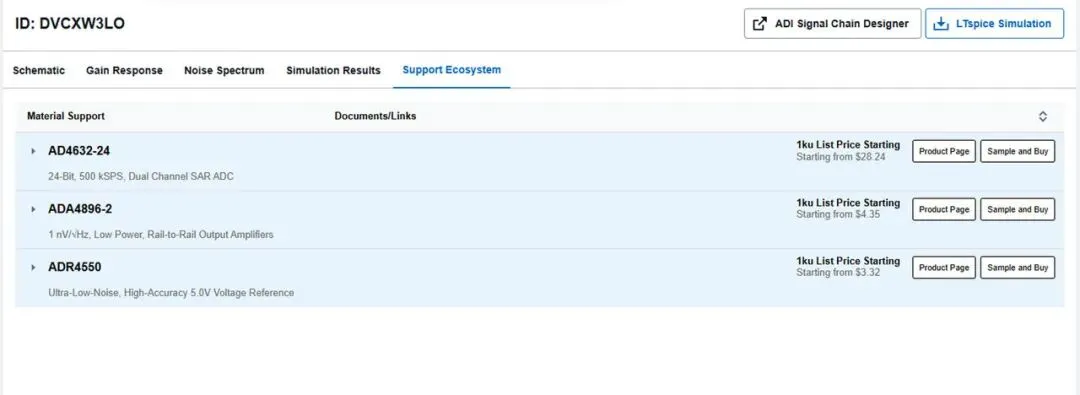

图8 整版 Bom 成本核算
用户可以选择多个设计，系统提供并排比较视图，便于快速评估关键参数。

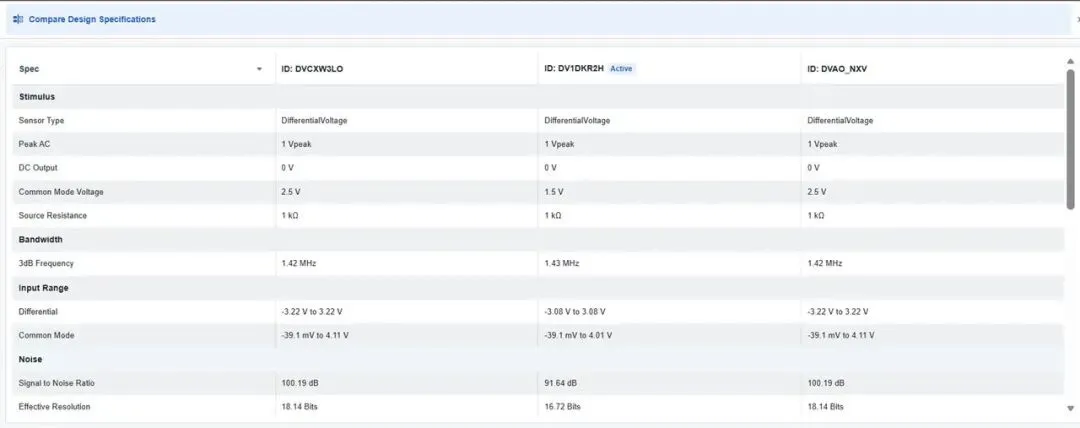

图9 多设计并排比较视图
接下来将仿真导入到 Signal Chain Designer 中进行进一步分析：

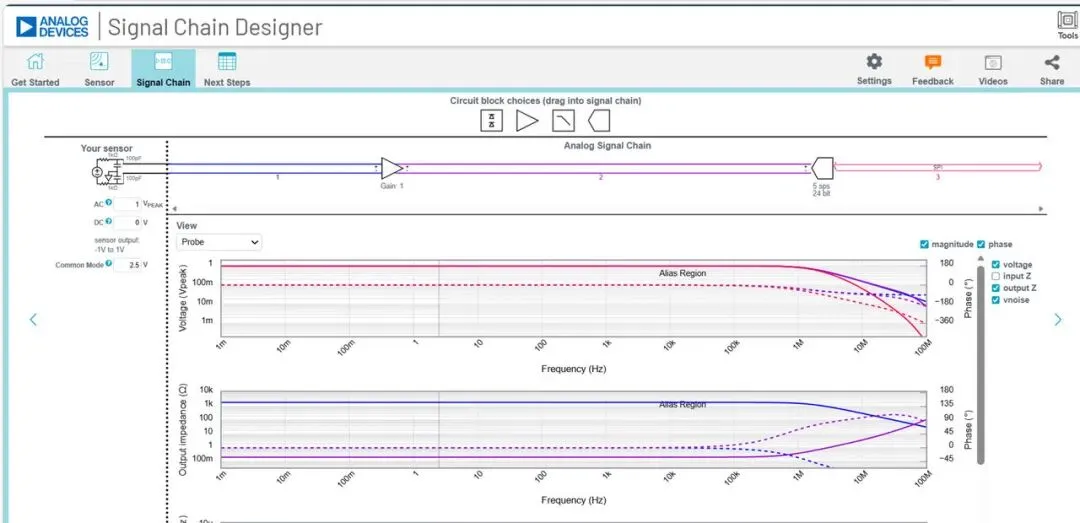

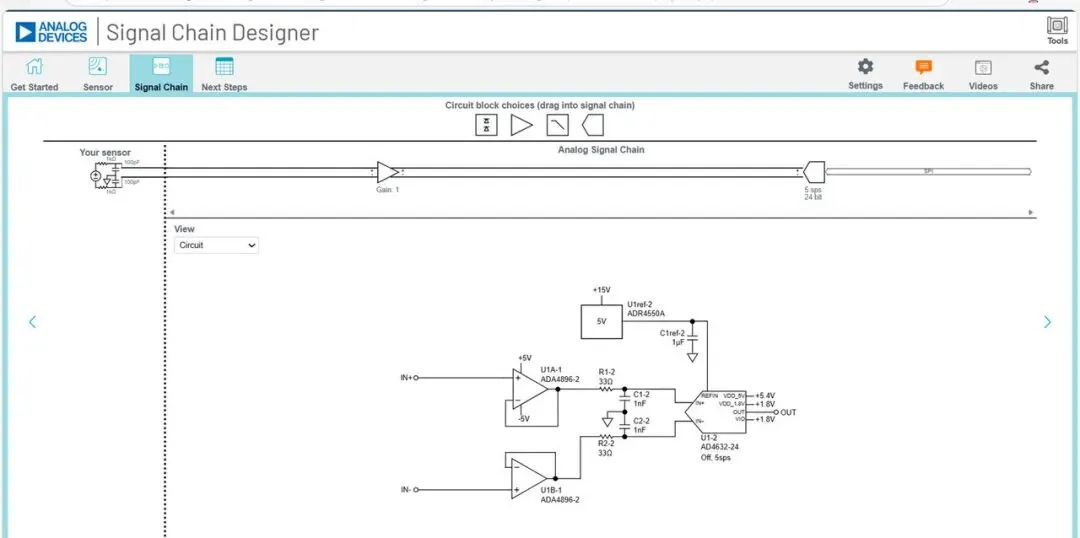

图10 导入 Signal Chain Designer 界面
当然，在 Signal Chain Designer 中，我们可以依次查看相关电路模型的相位裕度、噪声统计、以及输入范围，并对该电路进行微调整设计。例如，若信号链前级输入端测量范围为 DC 至 100 kHz，共模电压为 2.5 V，我们可以在 Signal Chain Designer 中同步调整这些参数。

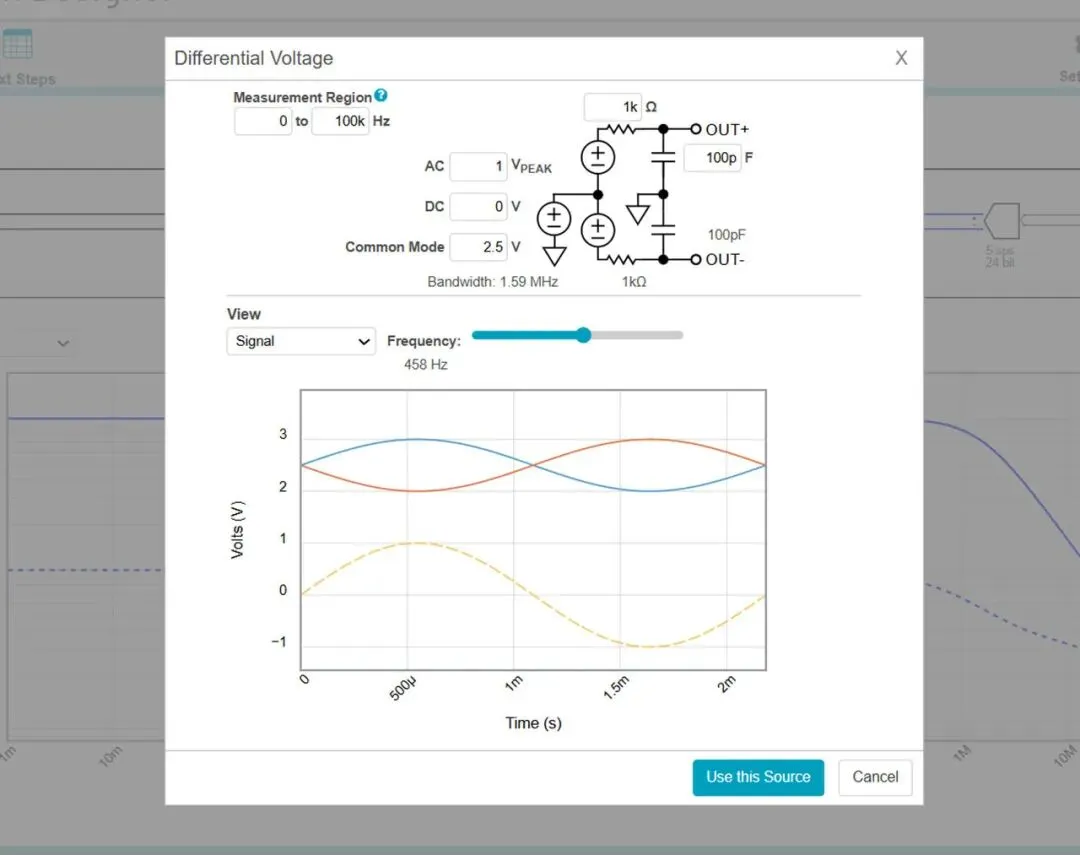

图11 输入信号源参数调整
那么我们依次可以得到整个信号链的波特图、整个信号链的 ENOB 以及 SNR 特性、以及整个信号链的噪声特性，如下图 (12)、(13)、(14) 所示：
图12 信号链波特图
图13 信号链 ENOB 及 SNR 特性

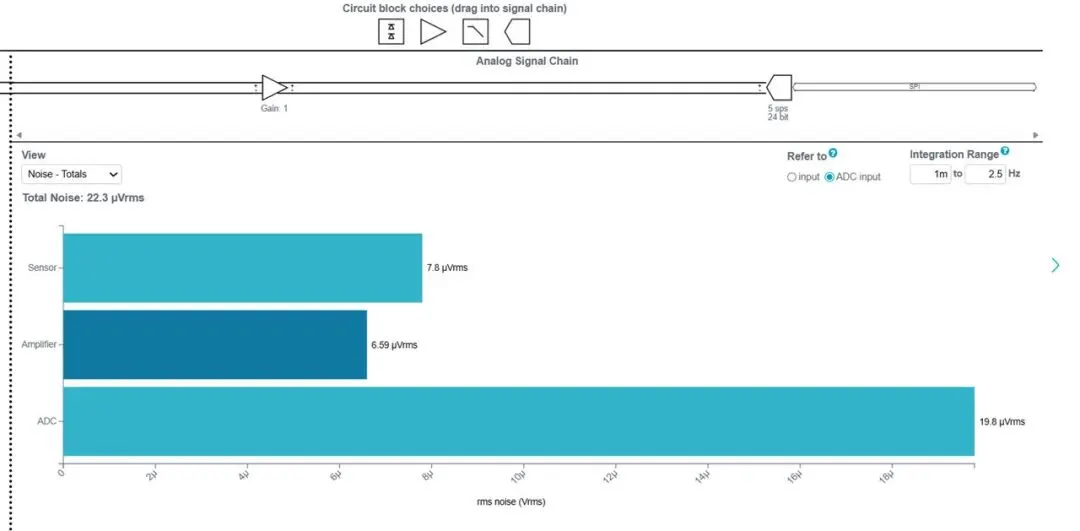

图14 信号链噪声特性
完成 Signal Chain Designer 中的设计后，我们可将电路同步导出至 LTspice 进行更高精度的仿真对比，进一步验证设计性能。

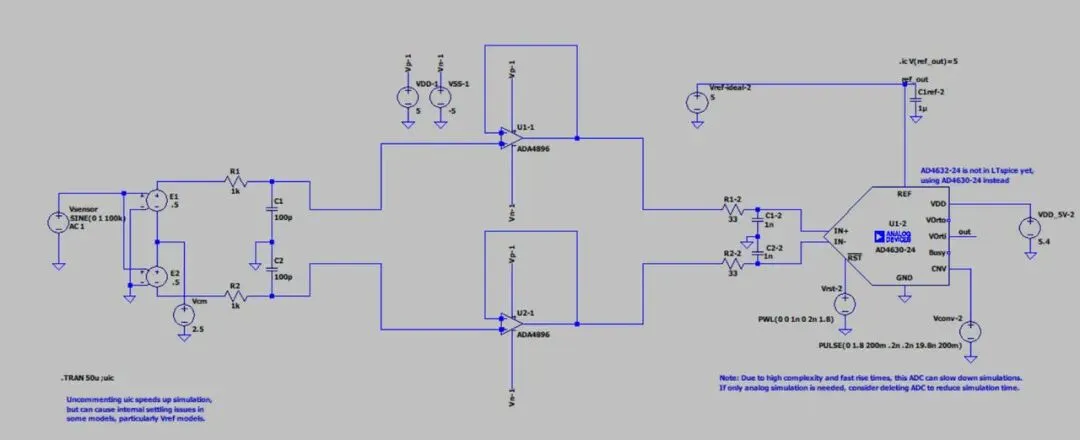

图15 LTspice 仿真

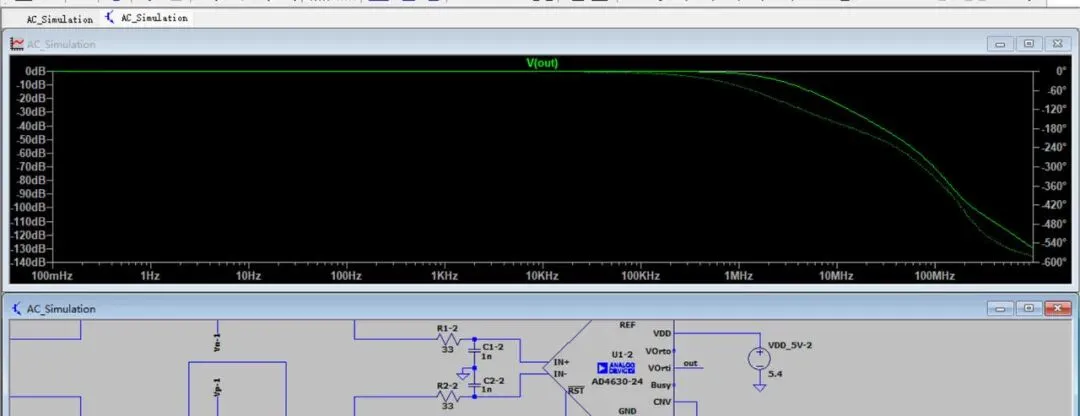

图16 LTspice 仿真频响特性
三、总结
ADI Circuit Explorer 通过自然语言输入与 AI 匹配技术，极大简化了模拟前端电路的设计流程。结合 Signal Chain Designer 与 LTspice，我们可以在一个统一的平台上完成从需求输入、电路推荐、参数优化到仿真验证的完整设计闭环，具有极高的实用价值。
