汽车软件开发人员不得不知:DBC文件、通信矩阵、C语言文件与INI配置文件详解

汽车软件开发人员不得不知:DBC文件、通信矩阵、C语言文件与INI配置文件详解

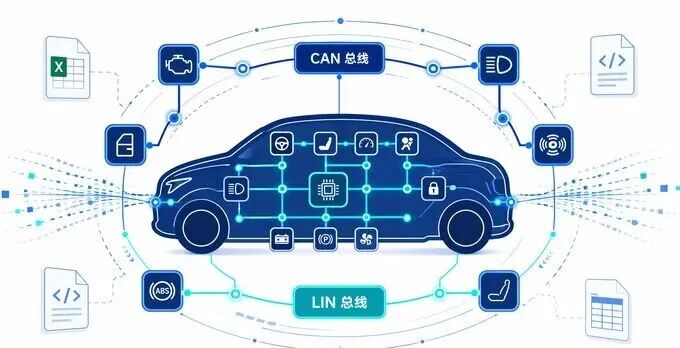

在汽车电子开发领域,CAN(Controller Area Network)和LIN(Local Interconnect Network)总线通信是整车网络的核心技术。为了规范和管理总线上的通信数据,工程师们需要一套完整的工具链:从通信矩阵(Excel表格)到DBC/LDF文件,再到C语言代码INI配置文件。本文将以实际文件为例,详细说明这四类文件的定义、作用及其相互关系。

一、DBC文件:CAN通信的"字典"

1.1 什么是DBC文件

DBC(Database CAN)是Vector公司定义的CAN网络通信文件格式,用于描述CAN总线上的所有通信信息。它本质上是一个基于ASCII文本的、人类和机器都可读的文件格式,用于定义和描述CAN总线网络中的通信规则。

CAN总线协议(ISO 11898)只规定了物理层和数据链路层,并未规定数据域中每一位、每一字节的具体含义。DBC文件的作用就是为这些原始的二进制数据赋予意义——它像一个"字典",告诉工程师和工具软件:某个CAN ID的报文中,哪些位代表什么信号、该如何解析。

1.2 DBC文件的核心内容

一个标准的DBC文件通常包含以下八部分信息:

组成部分
说明
版本与新符号
文件版本信息和自定义符号
波特率定义
总线通信速率
网络节点定义
所有ECU节点的名称
报文帧定义
报文ID、名称、长度、发送节点等
信号定义
信号的起始位、长度、字节序、数据类型等
注解
对报文和信号的中文或补充说明
特征属性
如报文周期、快速发送次数等
数值表
枚举值的含义映射

1.3 DBC文件的工程价值

DBC文件是整车厂与供应商之间进行网络数据交换的标准媒介,也是CAN网络管理、仿真、测试、诊断和标定的基础。有了DBC文件,上位机工具(如CANoe、CANalyzer)就能将原始的CAN报文数据自动解析为工程师可读的物理值。通信矩阵是工程师之间沟通的"合同",而DBC文件则是这份合同的计算机可读版本

二、Excel通信矩阵:DBC的"设计蓝图"

2.1 通信矩阵的定义

CAN通信矩阵是指用于描述CAN网络中各个节点之间通信关系的表格或矩阵。它通常由整车厂完成定义,车辆网络中的各个节点需要遵循该通信矩阵才能完成信息的交互和共享。

通信矩阵记录了每个节点能够发送和接收的消息ID、信号定义、周期等信息。有了CAN通信矩阵,开发人员就知道他设计的零部件应该接收什么ID的数据、需要发出什么ID的数据。

2.2 Excel矩阵的字段解析

通信矩阵主要包含以下字段:

报文层字段:

• 报文名称(Msg_Name) :如Demo_2F3Demo_500,报文的唯一标识名称

• 报文类型(Msg_Type) :如Normal(常规)、NM(网络管理)

• 报文标识符(Msg_ID) :如0x2F30x500,CAN报文的唯一ID

• 报文发送类型(Msg_Send_Type) :如event(事件型)、cycle(周期型)

• 报文周期时间(Msg_Cycle_Time) :周期报文的发送间隔,单位ms

• 报文快速周期与次数:快速发送模式下的周期和重复次数

• 报文长度(Msg_Length) :报文的字节数,CAN报文最长8字节

信号层字段:

• 信号名称(Signal_Name) :如Demo_Signal_Name1~Demo_Signal_Name6

• 信号描述(Signal_Description) :中文描述,如"Demo_描述1"

• 排列格式(Byte_Order) :Intel(小端)或Motorola(大端)

• 起始字节(Start_Byte) 和起始位(Start_Bit) :信号在报文中的位置

• 信号长度(Bit_Length) :信号占用的位数

• 数据类型(Date_Type) :Signed(有符号)或Unsigned(无符号)

• 精度(Factor) 和偏移量(Offset) :物理值 = 原始值 × 精度 + 偏移量

• 物理/总线最小/最大值:信号的有效范围

• 初始值/无效值/非使能值:信号的默认状态

• 单位(Unit) :如kh°%

• 信号值描述(Signal_Value_Descriptions) :枚举值的含义,如0x00:Demo_00x01:Demo_1

2.3 Intel格式与Motorola格式的区别

这是DBC制作中最容易出错的地方:

• Intel格式(小端) :低字节存放在低地址,先发送低字节。信号在字节中可能是非连续的。

• Motorola格式(大端) :高字节存放在低地址,先发送高字节。信号在字节中是连续的。

在DBC文件中,@1表示Intel格式,@0表示Motorola格式。搞错了大小端,发送方和接收方对同一组数据的解读会完全相反。

Demo_Signal_Name5为例,该信号起始字节为3、起始位为24、长度为16位,采用Motorola格式——这意味着它跨越了Byte 3和Byte 4两个字节,信号的高位(MSB)在低字节(Byte 3),低位(LSB)在高字节(Byte 4)。

三、C语言文件:通信矩阵的代码实现

3.1 从矩阵到代码的映射

有了Excel通信矩阵,嵌入式工程师需要在C代码中实现报文的封装与解析。最经典的做法是使用联合体(union)将字节数组和位域结构体映射到同一块内存空间。

3.2 代码结构解析

typedef union{    uint8_t data[4];           // 原始字节数组,用于收发    struct    {        //Byte[0]        bits_t reserved0_7      :8;   // 保留位,占满Byte 0        //Byte[1]        bits_t reserved8_15     :8;   // 保留位,占满Byte 1        //Byte[2]        bits_t reserved16_23    :8;   // 保留位,占满Byte 2        //Byte[3]        bits_t reserved24_31    :8;   // 保留位,占满Byte 3    }bits;}CanMatrix_Demo_2F3Msg_Type;

Demo_2F3报文长度为4字节,但所有位均为保留位(reserved),说明该报文在当前阶段不携带有效信号,仅为占位定义。

再看Demo_500报文(64字节):

typedef union{    uint8_t data[64];    struct    {        //Byte[0]        bits_t Demo_Signal_Name1  :1;   // 位0,占1位        bits_t Demo_Signal_Name2  :2;   // 位1-2,占2位        bits_t Demo_Signal_Name3  :5;   // 位3-7,占5位        //Byte[1]        bits_t Demo_Signal_Name4  :8;   // 整个Byte 1        //Byte[2]-Byte[3]        bits_t Demo_Signal_Name5_H:8;   // Byte 2        bits_t Demo_Signal_Name5_L:8;   // Byte 3        //Byte[4]-Byte[7]        bits_t Demo_Signal_Name6_3:8;   // Byte 4        bits_t Demo_Signal_Name6_2:8;   // Byte 5        bits_t Demo_Signal_Name6_1:8;   // Byte 6        bits_t Demo_Signal_Name6_0:8;   // Byte 7        // ...    }bits;}CanMatrix_Demo_500Msg_Type;

3.3 设计原理

这种union + 位域的设计有以下优势:

1. 内存共享data数组和bits结构体共享同一块内存,读取原始报文时通过data访问,解析信号时通过bits访问。

2. 直观映射:每个信号在结构体中都有对应的位域成员,代码可读性强。

3. 零拷贝:无需额外的打包/解包函数,直接读写结构体成员即可。

4. 易于维护:当通信矩阵更新时,只需修改结构体定义,无需改动上层业务逻辑。

3.4 LIN的差异(以LinDemo.h为例)

LIN总线使用LDF(LIN Description File)而非DBC文件来描述网络。从代码角度看,LIN报文的结构体定义与CAN类似,但有以下区别:

• LIN报文长度通常更短(如Demo_11为4字节、Demo_22为8字节、Demo_33为6字节)

• LIN包含保护标识符(Protected_ID) 和校验方式(Checksum_Mode) 等特有字段

• LIN的MasterReq(0x3C)和SlaveResp(0x3D)是LIN总线诊断/配置的标准报文

Demo_22为例,其信号布局为:

• Byte 0:Demo_Signal_Name1(1位)+ Demo_Signal_Name2(2位)+ Demo_Signal_Name3(5位)

• Byte 1:Demo_Signal_Name4(8位)

• Byte 2:保留

• Byte 3-4:Demo_Signal_Name5(低字节+高字节,共16位)

• Byte 5-6:保留

• Byte 7:Demo_Signal_Name6(8位)

四、INI配置文件:测试与仿真的"开关面板"

4.1 INI文件的作用

INI(Initialization File)是一种轻量级的纯文本配置文件格式,用于存储软件的配置参数。在CAN/LIN开发环境中,INI文件通常用于:

• 测试参数配置:将测试数据与脚本逻辑解耦,避免频繁修改和重新编译代码

• 控制器参数管理:配置子网报文ID、数据长度DLC、报文周期、报文类型等

• 多车型适配:同一套测试脚本通过不同的INI文件适配不同车型的通信参数

4.2 文件结构解析

INI文件由节(Section) 、键(Key) 和值(Value) 组成:

[View_Vehicles]HIDDEN=ORDER=0,1,DEFINITIONS=COLUMNWIDTHS=125,150,

DbcDemo.ini中,每个[View_XXX]节定义了一个视图的显示配置:

配置项
说明
HIDDEN
隐藏的列索引
ORDER
列的显示顺序
DEFINITIONS
定义列的索引
COLUMNWIDTHS
各列的宽度(像素)

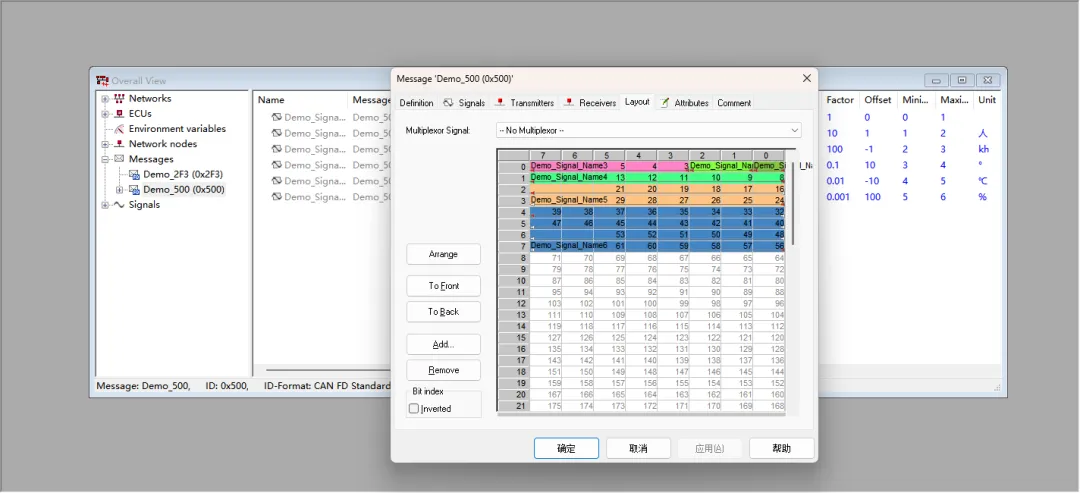

这些视图对应了DBC工具(如CANdb++)中不同的浏览视角:

• View_Vehicles / View_Vehicle:整车级视图

• View_VehicleNetworks / View_Networks:网络级视图

• View_Messages / View_Signals:报文/信号级视图

• View_Nodes / View_Ecus:节点/ECU级视图

• View_ValueTables:数值表视图

• View_AttrDefs:属性定义视图

4.3 INI的工程价值

INI文件的核心价值在于配置与逻辑的分离

• 版本控制友好:纯文本格式,与Git等版本控制系统完美配合

• 跨平台兼容:Windows/Linux系统都能直接编辑查看

• 零依赖:不需要额外解析库,CAPL等脚本语言原生支持读写

• 动态调整:测试过程中可实时修改INI文件,无需重新编译

五、四者关系总结

文件类型
角色定位
使用者
核心作用
Excel通信矩阵
设计蓝图
系统工程师、需求工程师
定义通信协议,供人阅读和评审
DBC/LDF文件
标准化数据库
工具链(CANoe、CANdb++等)
机器可读的通信定义,用于仿真、测试、解析
C语言文件(.h)
代码实现
嵌入式软件工程师
将通信矩阵转化为可执行的代码结构
INI配置文件
运行时配置
测试工程师、标定工程师
动态调整测试参数,实现配置与逻辑分离

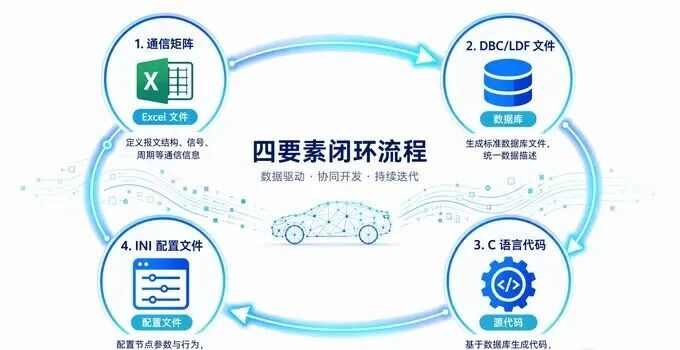

它们之间的关系可以这样理解:

1. Excel矩阵是"设计图纸"——工程师在Excel中定义所有报文和信号的细节。

2. DBC文件是根据图纸制造的"标准零件"——通过工具将Excel转换为DBC格式,供各种软件工具使用。

3. C语言文件是"生产装配图"——将DBC中的定义转化为嵌入式代码,让ECU能够按照协议收发和解析数据。

4. INI文件是"操作说明书"——在测试和仿真阶段,通过配置文件灵活调整参数,无需改动代码。

这四类文件共同构成了汽车总线通信开发从设计 → 标准化 → 编码实现 → 测试验证的完整闭环。
