APP整体加固原理

之前，我们完成了一个简单的整体加固 Demo 以及自动化加壳工具，也通过 Android 源码分析了 `mClassLoader的重要性。但回过头来看，这两个话题之间其实存在一段逻辑上的跳跃：我们知道了`要这么做，也知道了必须这么做，却还没有系统地理解为什么这么做能生效。

仔细想想其实跳过了几个基础但是比较重要的问题：

mClassLoader 到底是什么？
它是 PathClassLoader 还是 DexClassLoader？它的内部结构长什么样？
为什么系统要通过它来找类？
它的查找规则是什么？为什么我们自己 new 一个 DexClassLoader 加载 dex，系统却不认？
除了替换 mClassLoader，还有没有别的方案？

网上说的"热修复"跟加固本质上是不是一回事？

这些问题导致我对整个加固逻辑只是一知半解，偶然间发现了一些资源课程帮我解决了这一部分的问题，遂写下这篇文章记录下来，希望会有所帮助。

一、类加载器

什么是类加载器

类加载器(ClassLoader)是Java/Android虚拟机中负责加载类的组件。这里以Android为例，dex文件本身只是存放类字节码的文件。把一个dex文件复制到App私有目录之后，系统并不会自动识别里面有哪些类，也不会自动将这些类变成可以直接使用的Java对象。

ClassLoader的作用就是告诉虚拟机：应该到哪些dex / apk / jar文件里去找类。

当使用DexClassLoader加载一个外部dex的时候，本质上就是给虚拟机新增了一条类的搜索路径。在加载类的时候，ClassLoader会沿着查找规则，在这些dex路径当中找到对应类的字节码，并且把它定义成运行时的Class对象。

几个重要的成员结构

在Android类加载器当中有几个比较重要的成员，对于动态加载及整体加固非常重要，分别有下面几个：

DexFile：是Dex文件在运行时的封装，对于类加载器来说，类加载器最终会通过它从dex中查找并加载目标类；对于开发者来说，可以通过这个结构获取到类名列表，dex文件路径，native层的dex句柄；
dexElements：是Element类的数组，其中Element这个类包含了DexFile，这个数组决定了类加载器要到哪里找类，以及查找类的顺序；
PathList：PathList是Android类加载器内部用来保存搜索路径的成员，其中又包含了dexElements这个成员，是BaseDexClassLoader这个类的成员。

这几个成员的包含关系如下：

BaseDexClassLoader-> PathList : DexPathList-> dexElements : Element[]-> dexFile : DexFile

验证：通过反射获取`Dex`类名列表

了解成员结构之后，我们可以写一段代码来验证一下——将某个类加载器当前搜索路径下所有的类打印出来。这样能更直观地看到 ClassLoader 内部到底"管着"哪些类。

首先看一下 Android 源码中是怎么获取类名列表的：

在Android源码当中使用的是一个getClassNameList的方法来获取类名列表，那么我们也可以通过反射来调用这个方法来获取类名列表。

在得知几个成员关系的情况下，这个大致的方案如下：

首先需要通过反射来获取某个类加载器的pathList
使用反射获取pathList中的dexElements
遍历dexElements数组，获取每个项中的dexFile ，然后通过反射调用dexFile中的getClassNameList方法来获取类名列表

代码实现如下：

publicstaticvoidprintClassLoaderClasses(ClassLoader classLoader){    myLogD("classLoader -> " + classLoader);try{// 获取pathlistClassbasedexclassLoader= classLoader.loadClass("dalvik.system.BaseDexClassLoader");Fieldpathlistfield= basedexclassLoader.getDeclaredField("pathList");        pathlistfield.setAccessible(true);Objectpathlistobj= pathlistfield.get(classLoader);// 获取dexElementsClassdexpathlistClass= classLoader.loadClass("dalvik.system.DexPathList");FielddexElementsfield= dexpathlistClass.getDeclaredField("dexElements");        dexElementsfield.setAccessible(true);        Object[] dexElementsobj = (Object[]) dexElementsfield.get(pathlistobj);// 获取dexFileClasselementClass= classLoader.loadClass("dalvik.system.DexPathList$Element");FielddexfileField= elementClass.getDeclaredField("dexFile");        dexfileField.setAccessible(true);// mCookie fieldClassdexfileClass= classLoader.loadClass("dalvik.system.DexFile");FieldmCookiefield= dexfileClass.getDeclaredField("mCookie");        mCookiefield.setAccessible(true);// 获取method        Method[] methods = dexfileClass.getDeclaredMethods();MethodgetClassNameListmethod=null;for(Method method : methods){if(method.getName().equals("getClassNameList")){                getClassNameListmethod = method;                getClassNameListmethod.setAccessible(true);break;            }        }for(Object element : dexElementsobj){Objectdexfileobj= dexfileField.get(element);ObjectmCookieobj= mCookiefield.get(dexfileobj);            String[] classlist = (String[]) getClassNameListmethod.invoke(dexfileobj, mCookieobj);for(String className : classlist){                myLogI("classname : " + className);            }        }    } catch (NoSuchFieldException e) {thrownewRuntimeException(e);    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    } catch (IllegalAccessException e) {thrownewRuntimeException(e);    } catch (InvocationTargetException e) {thrownewRuntimeException(e);    }}

效果演示：

通过这种方法就能够将类加载器搜索路径中所有的dex/apk/jar文件包含的类打印出来。也就是说通过这个方式能够找到某个ClassLoader当前能够搜索到的类。

类加载器的类型

JVM 中类加载器分为 Bootstrap → Extension → Application 三层，Android 在此基础上做了简化和适配，形成了自己的一套类加载器体系：

Android 类加载器

ClassLoader
是一个抽象类，定义了ClassLoader的主要功能
BootClassLoader
继承自ClassLoader,用于Android系统启动时预加载常用类.
SecureClassLoader
继承了ClassLoader，但并不是实现类，而是拓展并加入了权限管理功能，增强安全性
URLClassLoader
通过URL路径从jar文件和文件夹中加载类和资源
BaseDexClassLoader
继承自ClassLoader,是抽象类ClassLoader的具体实现类.
InMemoryDexClassLoader
Android8.0新增，继承自BaseDexClassLoader,用于加载内存中的dex文件。
PathClassLoader
继承自BaseDexClassLoader,用于加载已安装的apk的dex文件.
DexClassLoader
继承自BaseDexClassLoader,用于加载已安装的apk的dex文件,以及从SD卡中加载未安装的apk的dex文件.

搞清楚了类加载器是什么、内部长什么样，下一个问题就是：当系统要找某个类的时候，到底按照什么规则在多个 ClassLoader 之间查找？ 这就涉及到双亲委派机制了。

二、双亲委派机制

什么是双亲委派

双亲委派是类加载器（classLoader）加载类时的一种查找规则。这里使用JVM当中的双亲委派图进行解析，这个查找规则大致如下：

先判断这个Class是否已经被加载，如果没有则先委派给父类加载器查找，并依次递归到顶层的类加载器
如果顶层类加载器找到了，则返回该Class，否则依次往下查找
如果所有父加载器都没找到Class则自己进行查找，如果仍查找失败则抛出classNotFound异常

这里配合Android源码来阅读能更快理解这个过程，这里找到loadClass的源码：

protected Class<?> loadClass(String name, boolean resolve)throws ClassNotFoundException {// 1. 先检查当前 ClassLoader 是否已经加载过这个类    Class<?> c = findLoadedClass(name);if (c == null) {// 2. 如果没有加载过，先交给父类加载器加载try {if (parent != null) {                c = parent.loadClass(name, false);            } else {// 3. 如果没有父加载器，就交给 BootstrapClassLoader                c = findBootstrapClassOrNull(name);            }        } catch (ClassNotFoundException e) {// 父加载器找不到时，不直接抛出// 而是继续让当前 ClassLoader 自己找        }// 4. 父加载器也找不到，当前 ClassLoader 才调用 findClass 自己查找if (c == null) {            c = findClass(name);        }    }// 5. 返回最终找到的 Class 对象return c;}

双亲委派机制的优点：

避免重复加载，如果已经加载过一次Class，可以直接读取已经加载的Class
提高安全性，无法使用自定义类来替换系统类，可以防止核心API库被随意篡改。

通过代码打印`ClassLoader`委派链

java当中也提供了API来获取ClassLoader委派的父ClassLoader，这里可以通过代码来打印一下委派的关系链：

public static void printClassLoaderHierarchy(ClassLoader currentClassloader){int level = 0;    StringBuffer sb = new StringBuffer();    while(currentClassloader != null){for(int i = 0;i < level; i++){            sb.append("    ");        }        sb.append("[")                .append(level)                .append("] ")                .append(currentClassloader.getClass().getName())                .append(" -> ")                .append(currentClassloader)                .append("\n");        currentClassloader = currentClassloader.getParent();        level++;    }    myLogD(sb.toString());}

效果展示：

通过这个方法能够很清楚的看到委派链是：PathClassLoader->BootClassLoader。

这个位于委派链最前端的 PathClassLoader，其实就是前两篇文章中反复出现的 mClassLoader——App 进程中默认的类加载器。系统所有 "找类" 的操作都从它开始，然后沿着委派链逐级向上委托。理解了这一点，就能明白为什么加固必须对它下手：我们自己创建的 DexClassLoader 不在这个委派链上，系统根本不会去问它。 接下来我们通过实战来验证这个问题。

三、动态加载Dex

mClassLoader 在源码中的位置

简单回顾一下：mClassLoader 这个默认类加载器存储在 LoadedApk 中，而 LoadedApk 又存放在 ActivityThread 的 mPackages 这个 ArrayMap 成员里：

mPackages 以包名为键，对应的值是一个 WeakReference，引用的就是 LoadedApk——它包含了 mClassLoader 这个默认类加载器。

也就是说，要修改 mClassLoader，需要先通过反射拿到 ActivityThread，再获取 LoadedApk，最后修改其中的 mClassLoader 字段。ActivityThread 可以通过反射调用其静态方法 currentActivityThread 直接获取。

测试环境准备

这里重新创建一个新的项目，包括普通类，以及一个继承activity的组件类：

TestClass：

publicclassTestClass {publicstaticvoidtestfunc(){        Log.i("[testLoaded]","[com.example.test01.TestClass] testfunc is calling...");    }}

TestActivity：

publicclassTestActivityextendsActivity {@OverrideprotectedvoidonCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);        Log.i("[testLoaded]","[com.example.test01.TestActivity] onCreate is calling...");    }}

由于高版本的Android无法读sdcard的内容，这里为了方便加载期间，build之后将相关的dex文件丢到测试项目的assets目录当中：

并且还需要封装一个从assets目录当中，使用dexClassLoader加载dex的方法：

privatestatic ClassLoader loadDexFromAssest(Context context, String dexName, ClassLoader parentClassLoader){FiledexFile=newFile(context.getFilesDir(),dexName);if(!dexFile.exists()){try(InputStreamis= context.getAssets().open(dexName); FileOutputStreamfos=newFileOutputStream(dexFile)){byte[] buffer = newbyte[4096];int len;while((len = is.read(buffer)) != -1){                fos.write(buffer, 0, len);            }        } catch (FileNotFoundException e) {thrownewRuntimeException(e);        } catch (IOException e) {thrownewRuntimeException(e);        }    }FileoptimizedDir= context.getCodeCacheDir();returnnewDexClassLoader(dexFile.getAbsolutePath(),            optimizedDir.getAbsolutePath(),null,            parentClassLoader);}

此外为了让当前项目能够启动这个TestActivity，还需要在Manifest清单文件当中的<activity>标签当中加上这个：

<activityandroid:name="com.example.test01.TestActivity"></activity>

动态加载普通类

首先动态加载一下TestClass这个普通的类，然后通过反射调用一下这个类当中的testfunc函数，代码如下：

publicstaticvoidloadedNomalClass(Context context){    ClassLoader pathClassloader = MainActivity.class.getClassLoader();    dexclassloader = loadDexFromAssest(context, "test.dex", pathClassloader);try{        Class testClass = dexclassloader.loadClass("com.example.test01.TestClass");        Method testfunc = testClass.getDeclaredMethod("testfunc");        testfunc.setAccessible(true);        testfunc.invoke(null);    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    } catch (InvocationTargetException e) {thrownewRuntimeException(e);    } catch (NoSuchMethodException e) {thrownewRuntimeException(e);    } catch (IllegalAccessException e) {thrownewRuntimeException(e);    }}

可以看到这里成功执行了这个testfunc，没有任何异常。

动态加载组件

动态加载组件类的问题

了解了动态加载dex，并且使用反射调用内部方法的手法后。接着来看看如果仅仅使用上面的步骤来动态加载组件，并启动组件的话会出现什么问题。

publicstaticvoidstartActivityFirstMethod(Context context){ClassLoaderpathClassloader= MainActivity.class.getClassLoader();    dexclassloader = loadDexFromAssest(context, "test.dex", pathClassloader);try{ClassTestActivity= dexclassloader.loadClass("com.example.test01.TestActivity");        myLogD("Class : " + TestActivity);        context.startActivity(newIntent(context, TestActivity));    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    }}

这里需要使用context.startActivity来启动Activity，而不是反射。

通过logcat可以看到这个dexclassloader是能够成功loadClass，但是这里使用startActivity来启动Activity却抛出了ClassNotFound的异常。说明当前的类加载器无法找到这个com.example.test01.TestActivity。

这是为什么呢？这里用printClassLoaderHierarchy来看看委派链，传入的参数是dexclassloader：

发现只有在dexClassLoader这个类加载器当中才有test.dex这个访问路径。

通过观察委派链输出的ClassLoader和报错信息的ClassLoader，可以发现这两个类加载器是一样的，那么说明这个app默认用来查找类的classloader是pathClassloader。

通过这个大概能够知道出现这个问题的其实是：动态加载的dex文件的类加载器是DexClassLoader，其委派的加载器是pathClassLoader。而默认类加载器是pathClassLoader，通过双亲委派查找类的时候，只能查找pathClassLoader ~ BootClassLoader这个范围，而无法通过dexClassLoader查找，所以会出现ClassNotFound这个异常。

大概如下图所示：

解决方法

那么现在已经知道了是大概是因为这个双亲委派机制无法通过dexClassLoader找到这个类。那么我们只需要将dexClassLoader添加到这个双亲委派能够查找到的范围就可以了，这里提供三个方法，它们的本质都是让系统能从默认的查找路径上找到外部 dex 中的类：

替换默认类加载器
— 将 mClassLoader 直接设置为 DexClassLoader（这正是第一篇文章中壳代码的做法）
插入委派链
— 将 DexClassLoader 插入到 PathClassLoader 与 BootClassLoader 之间
合并 dexElements
— 将 DexClassLoader 的 dexElements 合并到 PathClassLoader 的 dexElements 中（也就是常说的"热修复"方案）

方法一

获取到LoadedApk，然后使用反射修改mClassLoader，改成DexClassLoader即可，大致过程可以参考下图：

代码示例：

publicstaticvoidstartActivityFirstMethod(Context context){ClassLoaderpathClassloader= MainActivity.class.getClassLoader();    dexclassloader = loadDexFromAssest(context, "test.dex", pathClassloader);try{// 通过currentActivityThread获取 ActivityThreaObjClassactivityThreadclass= pathClassloader.loadClass("android.app.ActivityThread");MethodcurrentActivityThreadmethod= activityThreadclass.getDeclaredMethod("currentActivityThread");        currentActivityThreadmethod.setAccessible(true);ObjectcurrentactivityThreadobj= currentActivityThreadmethod.invoke(null);// 获取mPackagesFieldmPackagesfield= activityThreadclass.getDeclaredField("mPackages");        mPackagesfield.setAccessible(true);ArrayMapmPackagesobj= (ArrayMap) mPackagesfield.get(currentactivityThreadobj);if(appcontext != null){Stringpackagename= appcontext.getPackageName();WeakReferencewr= (WeakReference) mPackagesobj.get(packagename);ObjectloadedapkObj= (Object) wr.get();ClassloadedApkClass= pathClassloader.loadClass("android.app.LoadedApk");FieldmClassLoaderField= loadedApkClass.getDeclaredField("mClassLoader");            mClassLoaderField.setAccessible(true);// 打印mClassLoader变化ClassLoaderprevClassloader= (ClassLoader) mClassLoaderField.get(loadedapkObj);            myLogD("prev classloader -> " + prevClassloader);            mClassLoaderField.set(loadedapkObj,dexclassloader);            myLogD("curr classloader -> " + dexclassloader);        }    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    } catch (InvocationTargetException e) {thrownewRuntimeException(e);    } catch (NoSuchMethodException e) {thrownewRuntimeException(e);    } catch (IllegalAccessException e) {thrownewRuntimeException(e);    } catch (NoSuchFieldException e) {thrownewRuntimeException(e);    }try{ClassTestActivity= dexclassloader.loadClass("com.example.test01.TestActivity");        myLogD("Class : " + TestActivity);//            printClassLoaderHierarchy(dexclassloader);        context.startActivity(newIntent(context, TestActivity));    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    }}

可以看到成功执行了onCreate了。

这就是第一篇文章中壳代码的核心逻辑——在 attachBaseContext 中替换 mClassLoader，让系统后续找类时沿着新的 ClassLoader 去加载我们解密出来的 dex。

方法二

将dexClassLoader插入到pathClassLoader和bootClassLoader当中

publicstaticvoidstartActivitySecondMethod(Context context){ClassLoaderpathClassloader= MainActivity.class.getClassLoader();ClassLoaderbootClassloader= pathClassloader.getParent();    dexclassloader = loadDexFromAssest(context, "test.dex", bootClassloader);try{Fieldparentfield= ClassLoader.class.getDeclaredField("parent");        parentfield.setAccessible(true);        parentfield.set(pathClassloader, dexclassloader);    } catch (NoSuchFieldException e) {thrownewRuntimeException(e);    } catch (IllegalAccessException e) {thrownewRuntimeException(e);    }// 打印委派链    printClassLoaderHierarchy(pathClassloader);try{ClassTestActivityClass= dexclassloader.loadClass("com.example.test01.TestActivity");        myLogE(TestActivityClass.toString());        context.startActivity(newIntent(context, TestActivityClass));    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    }}

可以看到此时的委派链是pathClassLoader -> DexClassLoader -> BootClassLoader，而且能够正常启动Activity，并执行onCreate函数。

相比方法一直接替换 mClassLoader，这种方法保留了原来的 PathClassLoader 在委派链顶端，改动更小、更隐蔽，是另一种可行的加固思路。

方法三：合并 dexElements（热修复方案）

上面两种方法都是从修改委派链路出发，那么还有没有别的方法呢？回想一下 0x01 中介绍的 dexElements——这个数组决定了类加载器要到哪里找类以及查找顺序。如果我们将 DexClassLoader 的 dexElements 合并到 PathClassLoader 的 dexElements 中，PathClassLoader 就能直接搜到我们外部加载的 dex 了。

而这正是常说的热修复原理：将补丁 dex 加载后插入到 dexElements 头部，加载类时就会优先命中补丁中的类。

这里通过源码看看为什么会优先加载补丁dex：

可以看到这里是通过遍历dexElements当中的每一项来findClass的，只要找到了就直接返回class。这就是为什么能够优先加载补丁后的dex。

代码示例

那么知道了原理就来写一下代码。

首先要来封装几个工具方法：

从ClassLoader中获取dexElements：

publicstatic Object getDexElementsInClassLoader(ClassLoader classLoader){try{ClassBaseDexClassLoaderClass= classLoader.loadClass("dalvik.system.BaseDexClassLoader");FieldpathListField= BaseDexClassLoaderClass.getDeclaredField("pathList");        pathListField.setAccessible(true);ObjectpathListObj= pathListField.get(classLoader);ClassDexPathListClass= classLoader.loadClass("dalvik.system.DexPathList");FielddexElementsField= DexPathListClass.getDeclaredField("dexElements");        dexElementsField.setAccessible(true);ObjectdexElementsObj= dexElementsField.get(pathListObj);return dexElementsObj;    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    } catch (NoSuchFieldException e) {thrownewRuntimeException(e);    } catch (IllegalAccessException e) {thrownewRuntimeException(e);    }}

为ClassLoader设置dexElements：

publicstaticvoidsetDexElementsInCloassLoader(ClassLoader classLoader, Object dexElements){try{ClassBaseDexClassLoaderClass= classLoader.loadClass("dalvik.system.BaseDexClassLoader");FieldpathListField= BaseDexClassLoaderClass.getDeclaredField("pathList");        pathListField.setAccessible(true);ObjectpathlistObj= pathListField.get(classLoader);ClassDexPathListClass= classLoader.loadClass("dalvik.system.DexPathList");FielddexElementsField= DexPathListClass.getDeclaredField("dexElements");        dexElementsField.setAccessible(true);        dexElementsField.set(pathlistObj, dexElements);    } catch (NoSuchFieldException e) {thrownewRuntimeException(e);    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    } catch (IllegalAccessException e) {thrownewRuntimeException(e);    }}

合并dexElements：

publicstaticObjectcombineDexElements(Object element1, Object element2){Object result = null;    int len1 = Array.getLength(element1);    int len2 = Array.getLength(element2);    int newlen = len1+len2;    result = Array.newInstance(element1.getClass().getComponentType(), newlen);for(int i = 0; i < newlen; i++){if(i < len2){Array.set(result,i,Array.get(element2, i));        }else{Array.set(result, i, Array.get(element1, i - len2));        }    }myLogD("newDexElements's len : "+newlen);return result;}

启动函数：

publicstaticvoidstartActivityThirdMethod(Context context){ClassLoaderpathClassLoader= MainActivity.class.getClassLoader();    dexclassloader = loadDexFromAssest(context, "test.dex", pathClassLoader);ObjectdexElements1= getDexElementsInClassLoader(pathClassLoader);ObjectdexElements2= getDexElementsInClassLoader(dexclassloader);ObjectnewdexElements= combineDexElements(dexElements1, dexElements2);    setDexElementsInCloassLoader(pathClassLoader, newdexElements);    printClassLoaderHierarchy(pathClassLoader);try{ClassTestActivityClass= pathClassLoader.loadClass("com.example.test01.TestActivity");        myLogE(TestActivityClass.toString());        context.startActivity(newIntent(context, TestActivityClass));    } catch (ClassNotFoundException e) {thrownewRuntimeException(e);    }}

合并之后可以看到pathClassLoader当中有test.dex，并且onCreate也可以正常执行了。

这种方法不需要修改委派链，只需要操作 dexElements 数组。它既是热修复的底层原理，也可以作为加固的一种实现方式——将被保护的 dex 合并进 mClassLoader 的搜索路径中，系统自然就能找到它了。

四、总结

回看前言的三个问题，到了这里，前言中抛出的三个问题已经有了明确的答案：

1. mClassLoader 到底是什么？

它是 PathClassLoader，存储在 LoadedApk 中，是 App 进程的默认类加载器。它的内部结构是 PathList → dexElements[] → DexFile，dexElements 数组决定了它能搜索哪些 dex 文件。

2. 为什么系统要通过它来找类？

因为双亲委派机制。系统找类时从 mClassLoader（即 PathClassLoader）出发，沿着 PathClassLoader → BootClassLoader 这条委派链逐级向上查找。我们自己 new 的 DexClassLoader 不在这个链上，所以 startActivity 时系统压根不会去问它——这就是 ClassNotFound 的根因。

3. 除了替换 mClassLoader，还有没有别的方案？

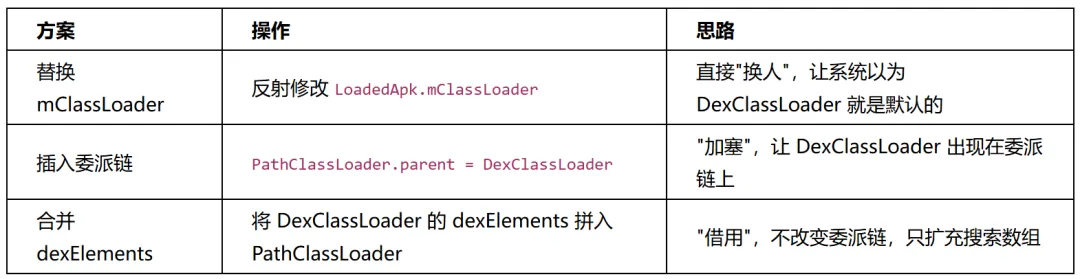

有。本文展示了三种方案，它们的共同目标是——让系统能从默认的查找路径上找到外部 dex 中的类：

整体加固的原理

整体加固的原理，说到底就是类加载器的接管。壳代码在 attachBaseContext 这个最早的执行时机，解密原始 dex，然后通过操纵类加载器（替换、插入或合并），让系统在后续启动 Application、Activity 等组件时，能够找到隐藏在外部 dex 中的真正代码。三种方案路径不同，但终点一致——把解密后的 dex "挂"到系统能看见的地方。
