这份“指哪打哪”的智能，背后藏着工业软件领域最核心的基础组件之一——几何约束求解器。它是所有参数化CAD软件的“数学大脑”，负责把设计师输入的尺寸、关系、配合规则，转化为精确的几何坐标，驱动整个模型的实时更新。
今天我们用一张完整的知识脑图，拆解通用几何约束求解器的完整能力体系，看懂它到底能处理哪些约束，又是如何支撑起整个工业设计的数字化底座。

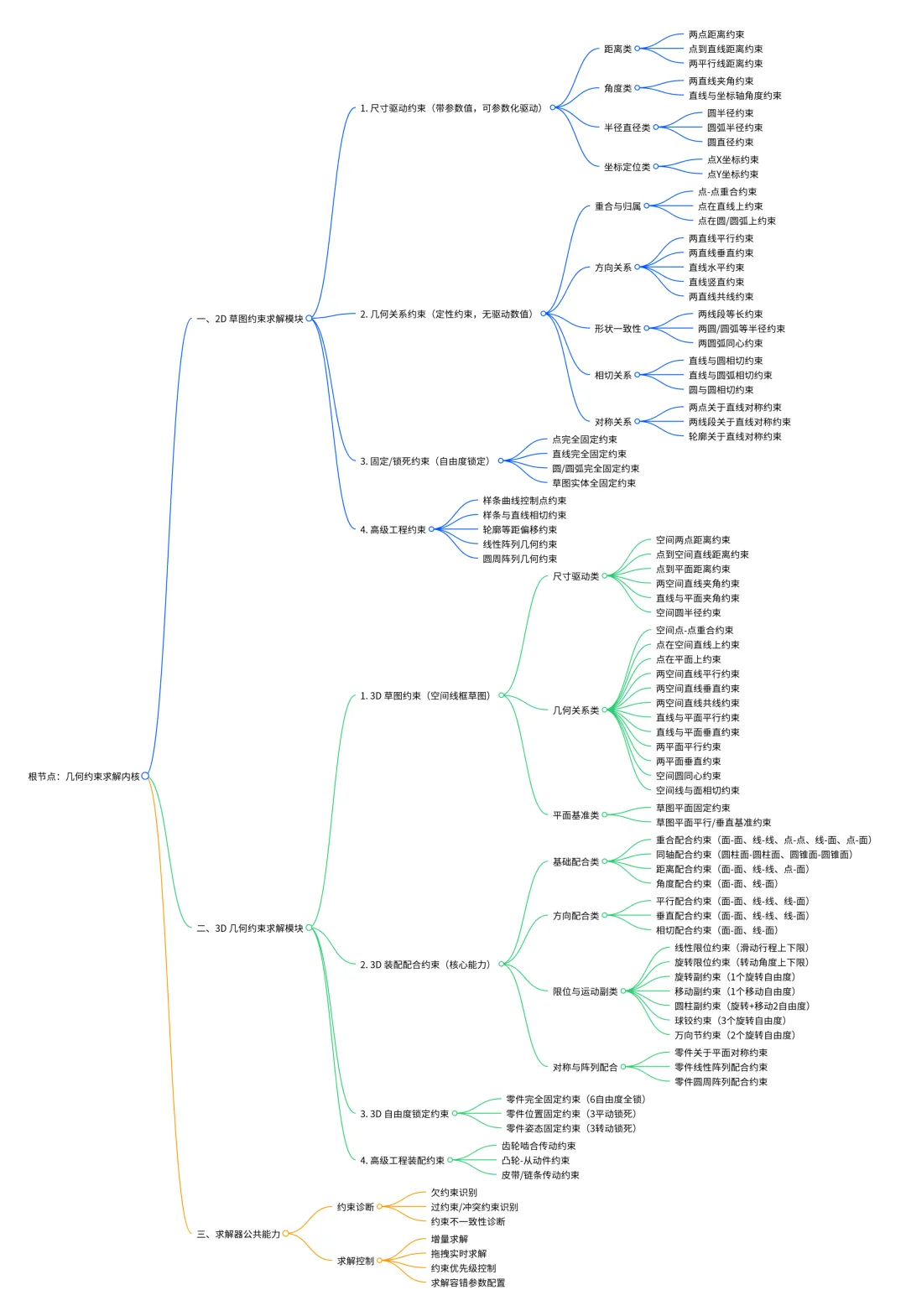

一图看懂：几何约束求解器完整能力体系
整套约束体系分为三大板块：2D草图约束、3D几何约束、求解器公共能力，覆盖从平面绘图到整机装配的全场景需求，完整框架如下：
一、2D草图约束：参数化绘图的基石
2D约束是所有几何求解的基础，也是设计师日常接触最多的功能。我们画的每一张工程草图，本质上都是“几何实体 + 约束关系”的集合；求解器的核心工作，就是根据约束条件，解算出所有点、线、圆弧的准确坐标位置。
2D约束体系分为四大类，各司其职： 第一类是尺寸驱动约束，也就是我们常说的“标注尺寸”。这是唯一带数值、可参数化驱动的约束：两点距离、线线夹角、圆的半径、点的XY坐标，都可以作为驱动参数。设计师只需要修改一个尺寸数值，求解器就会重新计算所有几何元素的位置，同时保证其他约束关系不变——这正是“参数化设计”最直观的体现。
第二类是几何关系约束，没有数值，只定义几何元素之间的定性逻辑。比如两条直线平行、垂直、共线，点落在直线或圆弧上，圆与直线相切，两个圆同心等等。这类约束定义了图形的“形状本质”：比如一个矩形，核心就是对边平行、邻边垂直、对边等长，哪怕把边长从10改成100，它依然是矩形，形状逻辑不会改变。
第三类是固定约束，作用是锁定基准、消除自由度。比如把草图原点固定，把图形的一条底边锁死，整个草图就有了定位基准，求解时不会整体“漂移”。没有任何固定约束的草图，往往处于“欠约束”状态，可以被整体自由拖动。
第四类是高级工程约束，面向复杂专业场景。比如样条曲线的控制点约束、轮廓等距偏移、阵列几何的关联约束等，用来满足钣金、曲面、复杂截面等工程图形的参数化需求。
二、3D几何约束：从平面草图到整机装配
当设计从2D平面进入3D空间，约束的复杂度会指数级上升。3D约束不仅要处理空间线框草图，更核心的价值是支撑零件装配与机构运动仿真——这也是三维设计软件最核心的能力边界。
首先是3D草图约束。空间中的点、线、面不再局限于同一平面，约束也随之扩展到三维空间：空间两点距离、点到平面的垂直距离、直线与平面的夹角、两个平面的平行垂直关系等等。它的作用是在三维空间中绘制空间线框，为曲面建模、管道布线、焊接骨架等复杂设计提供基础轮廓。
其次是整个3D求解器的核心——装配配合约束。两个零件如何精准组装到一起，全靠配合约束来定义：
基础配合是最常用的四类：重合、同轴、距离、角度。比如螺栓和光孔用同轴配合对齐，两个零件的安装面用重合配合贴紧，垫片的厚度用距离配合控制； 方向配合定义朝向关系：平行、垂直、相切，多用于斜面、锥面、曲面之间的配合； 限位与运动副是机构仿真的基础。旋转副对应现实中的铰链，移动副对应滑块导轨，圆柱副对应活塞杆，球铰对应万向球头，万向节对应传动轴。有了这些约束，无需额外仿真软件，就能直接在装配体里模拟机构的运动轨迹与极限位置。
最后是自由度锁定约束。一个自由零件在三维空间中有6个自由度：3个平动自由度+3个转动自由度。固定约束就是用来精准锁死这些自由度：完全固定会锁死全部6个自由度，位置固定只锁平动，姿态固定只锁转动。合理的自由度控制，是大装配体稳定求解、不飘不移的关键。
三、求解器的“软实力”：诊断与求解控制
一个合格的几何约束求解器，不仅要“算得对”，还要算得快、能说清问题。这部分能力藏在界面背后，却直接决定了软件的使用体验。
第一项核心能力是约束诊断。设计师经常会遇到草图“报错”：要么图形拉不动，要么提示约束冲突，这就是求解器的诊断机制在工作。它能识别三种典型状态：约束不足的“欠约束”，图形还有剩余自由度可以自由拖动；约束重复或矛盾的“过约束”，比如同时给两条线加了平行和垂直，求解器无法同时满足；以及几何逻辑本身矛盾的“不一致”状态。优秀的求解器能精准定位到具体哪条约束冲突、哪个几何元素还欠自由度，帮设计师快速修正草图。
第二项核心能力是求解控制。比如增量求解，修改局部约束时，只重新计算受影响的几何部分，不用整张草图、整个装配全部重算，大幅提升大模型的响应速度；拖拽实时求解，就是设计师拖动线条、零件时，求解器以毫秒级速度实时计算更新，保证流畅的交互手感；还有约束优先级控制，当出现轻微冲突时，优先保留高优先级的约束，保证核心设计逻辑不被破坏。
结语
很多人只看到设计软件界面上的线条和零件，却忽略了背后默默计算的几何约束求解器。它藏在每一次尺寸修改、每一次零件装配、每一次机构拖动的背后，用图论分解、数值迭代、约束传播等精密算法，支撑起整个工业设计的数字化底座。
从一张简单的平面草图，到一台包含上万个零件的复杂设备，所有参数化设计的智能与便捷，本质上都是这套约束体系在发挥作用。它看似小众，却是工业软件领域典型的“卡脖子”基础组件——一款CAD软件的稳定性、效率、功能上限，最终都由约束求解器的能力决定。理解了几何约束求解器，才算真正看懂了工业设计软件的底层逻辑。
