夜雨聆风在当前的全球半导体与人工智能浪潮中，无论是英伟达（NVIDIA），还是国内的华为昇腾（Ascend），其底层技术架构频繁出现一个共同的名字——ARM。本文将从硬件物理结构、商业模式、软件生态以及发展历史等多个维度，平铺直叙地拆解ARM架构的本质、其在行业中形成的壁垒，以及全球科技巨头正试图通过开源路径进行破局的现状。
一、 华为昇腾与英伟达：算力核心自研，控制面齐聚ARM
在讨论ARM之前，我们需要先澄清一个关于顶尖AI芯片的常见误区：它们是由ARM架构修改而来的吗？答案是否定的。
无论是华为昇腾还是英伟达，它们最核心的负责AI矩阵运算的算力核心，全都是各自独立研发的。
华为昇腾（Ascend）系列：其负责AI运算的大核心是完全自主研发的“达芬奇架构”（DaVinci），属于NPU（神经网络处理器）设计，并非源自ARM。
英伟达（NVIDIA）系列：其AI计算的基石是迭代了十几年的CUDA架构（包含张量核心 Tensor Core），这是英伟达的技术产权，与ARM无关。
然而，这两家巨头在控制面（CPU内核）上，都不约而同地选择了ARM。
AI芯片内部如同一个高效的工厂，算力核心是负责具体计算的机器，但芯片需要一个调度员（CPU）来发号施令、管理任务和传输数据。
华为在昇腾芯片内部集成了自研的、基于ARM架构的CPU内核（搭载鲲鹏系列技术）。
英伟达在最新的AI超级芯片（如Grace Hopper、Blackwell架构的高级组合）中，同样选择把自研GPU和基于ARMv9架构定制的高性能CPU封装在一起。
硬件单卡算力上，华为昇腾旗舰在纯粹的算力指标上已经能与英伟达前两代主力产品（A100/H100）互有胜负，国内生态适配也在通过CANN（异构计算架构）迅速追赶。但在万卡级别的集群网络通信效率（英伟达拥有NVLink和InfiniBand）以及CUDA几十年的软件积淀上，英伟达依然占据领先位置。
二、 物理芯片结构对比：ARM与x86的根本不同
既然两家公司都在控制面选择了ARM，那ARM到底是什么？它与传统的x86（Intel和AMD主导）有什么区别？这要从指令集以及物理芯片结构说起。
架构本质上是芯片的“语法书”，定义了CPU如何理解0和1。
x86架构（复杂指令集 - CISC）：追求功能全面，字典里有大量复杂的词汇。物理上，x86芯片内部拥有庞大且复杂的解码电路（Decoder），用来将复杂的长指令翻译成底层硬件能执行的微操作。这导致其晶体管密度高，性能上限高，但物理上发热量和功耗大，必须依赖大体积的散热片和风扇。
ARM架构（精简指令集 - RISC）：追求效率，删除了不常用的复杂词汇，只留下最基础的几百个短指令。
| 物理结构/特性 | x86 架构 (CISC) | ARM 架构 (RISC) |
| 指令解码器 (Decoder) | 物理体积大，结构复杂，消耗较多电能和晶体管面积。 | 物理结构精简，占用的芯片面积很小。 |
| 流水线设计 (Pipeline) | 为了处理复杂指令，流水线较长，控制设计较复杂。 | 流水线较短且规整，控制逻辑相对简单。 |
| 寄存器数量 (Registers) | 通用寄存器数量相对较少，依赖缓存和内存交换数据。 | 内部设计了大量通用寄存器，数据直接在CPU内部快速流转。 |
| 能效与物理体积 | 漏电流大，发热高，芯片及配套供电、散热物理体积大。 | 功耗控制低，发热低，物理芯片可以做到指甲盖大小，通常无需主动散热。 |
三、 ARM公司的底层技术组成
一个完整的ARM授权，通常包含以下三个处于核心地位的硬件与技术组成部分：
指令集架构（ISA）：即基本的语法规则（如最新的ARMv9-A）。它定义了芯片能执行哪些数学和逻辑运算，以及数据的寻址方式。
微架构（Microarchitecture Core）：这是ARM团队根据语法规则画好的具体电路图纸。例如大名鼎鼎的Cortex-A78、Cortex-X系列等。它规划了晶体管怎么排列、缓存（Cache）怎么分布、分支预测器怎么设计。

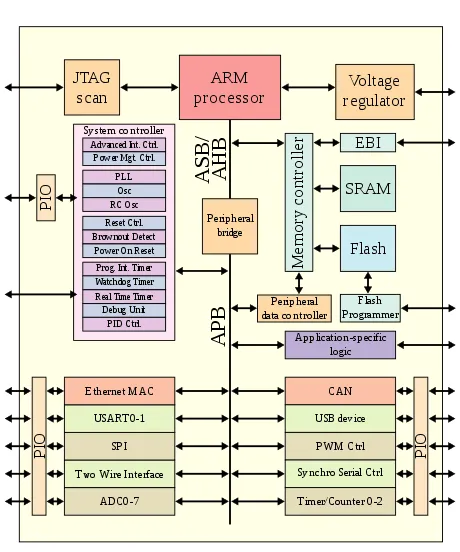

AMBA总线标准（高级微控制器总线架构）：这是芯片内部的数据传输系统。它规定了CPU、GPU、内存控制器之间如何连接和传输数据。外购的各个模块只要符合AMBA标准，就能在硬件组合时实现兼容。
四、 独特的“卖图纸”商业模式
ARM公司在半导体界是个异类：它自己不生产一个芯片，也不卖任何硬件，它只卖知识产权（IP）。
其商业模式主要分为两部分：
授权费（License Fee）：客户获取图纸、使用设计的许可费，通常从几百万到上千万美元不等。
版税提成（Royalty）：客户的芯片做出来并卖掉后，每卖出一颗，ARM要抽取售价约1%~5%的提成。
在具体授权操作中，又分为不同的层级：
产品/内核授权：ARM把设计好的Cortex-A78等全套具体电路图纸直接给客户（如联发科、紫光展锐等），客户不能更改核心设计，只能直接放进自己的芯片中。
架构授权（最高级别）：ARM只给客户一本指令集“字典”（如苹果、高通、早期的华为海思）。具体的电路、晶体管排列由客户自己组建团队从零开始画。苹果的M系列和A系列芯片、高通的Oryon内核就是这样诞生的。
五、 为什么不自己画图纸？ARM是如何确保“无漏洞”的？
既然授权费昂贵，且存在被卡脖子的风险，为什么大家不绕开ARM自己画图纸？万一自研电路图里有一个微小的逻辑漏洞，芯片生产（流片）出来开不了机，几千万美元和数年时间就直接付诸东流。
那为什么ARM给的图纸就能做到几乎不影响正常开机，让大家放心掏钱呢？
首先，ARM的图纸并非绝对没有漏洞。 芯片行业极其复杂，ARM每年都会给客户发长长的“勘误表”（Errata），指导大家如何通过后续的软件和系统补丁去绕过硬件Bug。但买ARM图纸的风险确实比自己盲目闭门造车要低，原因在于其验证机制：
1. 秘密流片与“测试芯片”机制
ARM虽然不卖商品芯片，但它每年都会投入资金，把设计好的新微架构送到台积电或三星的产线进行试生产。这些产出来的物理芯片被称为“测试芯片”（Test Chips）。它们被安放在ARM的实验室里，一年365天、一天24小时不间断地运行极限代码，用物理实体去排查任何可能存在的电路死锁或逻辑漏洞。
2. 全球巨头的“联合质检”
ARM的图纸在发布早期，会提供给苹果、高通、华为、三星、联发科等技术实力较强的客户。这些公司的芯片验证工程师在开发自身产品时，会同时反馈遇到的问题。高通发现了多核协作Bug，联发科发现了内存管理缺陷，反馈给ARM后，ARM会进行修补。当其他公司购买这款图纸时，它已经被全球同行集体验证了数十万小时。
3. 数学级的“形式验证”（Formal Verification）
ARM内部拥有验证团队，他们通过数学公式和定理推导，去证明几十亿个晶体管在不同排列组合下是否会发生逻辑混乱，这种技术和资金门槛，普通芯片设计公司通常无力承担。
4. 软件生态的兜底能力
如果自研芯片出了Bug导致系统崩溃，由于架构没有普及，应用软件不会为其修改。但如果是ARM的图纸出了瑕疵，全球的操作系统（Android、Linux、Windows）和编译器团队通常会在底层系统代码里加上一段绕过指令。这种生态兜底能力，是自研芯片不具备的。
六、 软件大山：无法绕开的终极壁垒
如果不用ARM的图纸，甚至不用它的指令集，完全独立研发一套新架构，面对的将是重新建立软件生态的处境。
芯片只是骨骼，软件才是灵魂。过去三十年里，谷歌写Android系统、苹果写iOS、微软写Windows，以及全球程序员写微信、抖音、淘宝、手机银行等数量庞大的应用程序，全部都是对照着ARM的指令集语法编写出来的。
若发明一套全新的自主架构，硬件虽然做出来了，但它进不去Android系统，点不开微信，在软件生态里它就是一块无法兼容任何主流应用的硬件。强如当年拥有庞大财力的微软，其Windows Phone手机系统也因没有足够程序员为其编写应用而退出市场。
七、 破局者：RISC-V 的开源协作
正是因为ARM的商业壁垒（生态墙、专利墙、高昂费用）太高，全球科技巨头（包括中国、美国、欧洲的企业）目前正在联合扶持一个新的主角——RISC-V。
RISC-V同样是精简指令集，但它是开源、免费的。它就像芯片界的“Linux”，不属于任何一个国家或公司，任何人都可以免授权费拿去使用和修改，从而避免了被单一口子卡脖子的风险。
面对这一新架构，换成RISC-V是否要重新写编译器和应用程序的源代码？情况需要分层来看：
工具链与系统底层（必须重写）：针对于RISC-V的编译器（如GCC、LLVM）、Linux/Android系统内核的底层驱动，必须重新编写。目前谷歌、华为、阿里等巨头组成的联盟正在进行这些底层开荒工作。
自带运行时的应用（代码不用改）：如Java、Python、JavaScript写成的应用。只要大厂把Java虚拟机、浏览器引擎适配好RISC-V，上层的应用程序可以直接运行，程序员不需要知道底层换了芯片。
C/C++原生应用（代码不用改，但需重新编译）：如大型3D游戏或底层数据库。它们的业务逻辑源代码不需要动，只需要用新编译器重新点击一次“编译”，生成一个RISC-V版本的安装包即可。
目前，RISC-V已经在手环、智能家居、微控制器、汽车部件等对软件生态依赖较弱的物联网领域实现了大规模的替代。但在高性能的手机、PC及高端AI服务器领域，由于ARM的软件生态依然过于稳固，RISC-V要完成全面替代，预计还需要5到10年的时间。
八、 谷仓、黑板与错失的历史：ARM 的早期历程与突围
要探寻ARM如今在数码世界的根源，就必须把时间拨回上世纪80年代，回到英国剑桥郡那个由破旧谷仓改建而来的办公室里。这是一段精打细算的创业史。
1. 简陋谷仓里的“黑板演算”与意外奇迹
1990年11月，一家名为高级RISC机器（Advanced RISC Machines，简称ARM）的公司在英国成立。当时办公室是借用剑桥附近的一个破旧谷仓，创始团队只有从母公司Acorn计算机剥离出来的12位工程师。
在这间设备配不齐的谷仓里，最显眼的是一块巨大的黑板。在这块黑板前，站着ARM最核心的女芯片架构师——苏菲·威尔逊（Sophie Wilson）。
当时没有现在这样先进的EDA（电子设计自动化）仿真软件，芯片能不能跑通，需要依靠人工演算。苏菲·威尔逊每天在黑板上画着逻辑门电路图、时序图和数据流向线。她真正在黑板上演算的，是如何用最少的晶体管，去完成最核心的计算指令。她通过严密的数学逻辑，计算出每一个时钟周期里数据在寄存器、算术逻辑单元（ALU）之间流转的时间差，确保减少电能浪费。
这种设计方法，逼着苏菲·威尔逊把ARM的第一代设计（ARM1）压缩到了2.5万个晶体管（作为对比，同时代Intel的80386芯片有27.5万个晶体管）。正是这种极简设计，让ARM具备了超低的功耗与极低的发热。
在第一款ARM芯片（ARM1）原型机做出来并焊接在测试板上时，曾发生过一个芯片界的著名趣事：工程师们插上电源，芯片完美运行。这时，一位工程师突然发现测试板上原本负责给CPU供电的电流表读数居然是0。仔细检查后才发现，由于设计太省电，芯片运行时需要的电量微乎其微，测试板上一条漏电保护电路漏出来的微安级电流，竟然就直接把整颗CPU驱动起来了。这个细节证明了精简指令集在能效上的潜力。
2. 创始团队的路径选择：我们不卖芯片
ARM公司之所以能开创，基于两个核心基础：
技术基础：Acorn公司之前为了自制电脑而研发的、被苏菲·威尔逊精简过的RISC技术。
商业基础：当时刚刚崭露头角的苹果公司（Apple）投入了资金。苹果当时正在研发一款叫“牛顿（Newton）”的掌上电脑，急需一颗省电的芯片，于是联合Acorn共同出资成立了ARM。
然而，由于“牛顿”掌上电脑在市场上遭遇惨败，失去了核心客户的ARM瞬间陷入了财务危机。在这个关头，ARM的第一任CEO罗宾·萨克斯比（Robin Saxby）做出了一个决定：*“既然我们自己没钱造芯片去卖，别人也记不得我们的品牌，那我们干脆永远不卖芯片。我们只卖图纸（IP授权），把我们谷仓里画出来的设计，授权给全世界所有想做芯片的公司。”*
3. 终极突破：抱紧诺基亚与英特尔的经典失误
ARM真正的命运转折点发生在1993年。当时，芬兰巨头诺基亚（Nokia）正在研发诺基亚 6110手机。诺基亚希望手机能做得很小、电池能用好几天，看中了ARM的省电特性，但提出一个难题：ARM当时的32位指令集在处理复杂的手机软件时，内存占用太大，会导致手机成本上升。
为了拿下这个大客户，ARM的工程师们发明了“Thumb指令集”技术。这是一种折中方案：它在硬件底层增加了解压逻辑，把32位的指令压缩进了16位的空间里，在不牺牲性能的前提下，把代码体积砍掉了三分之一。诺基亚决定全线采用ARM架构。随着功能机巨头横扫全球，ARM在移动端彻底奠定了基础。
然而，ARM能够真正彻底垄断此后的智能手机时代，还要源于当时PC霸主英特尔（Intel）在商业决策上的失误。
2006年前后，史蒂夫·乔布斯（Steve Jobs）正在秘密研发第一代 iPhone。由于当时苹果的Mac电脑刚刚成功从PowerPC换用英特尔的x86芯片，乔布斯出于对英特尔技术的信任，亲自找到当时的英特尔CEO保罗·欧德宁（Paul Otellini），希望英特尔能为即将问世的iPhone定制一颗移动处理器。
然而，当时的英特尔正值PC时代的巅峰，企业的血液里流淌着对电脑芯片高额利润率的执念。
英特尔内部的财务分析团队在计算了相关数据后，给出了否定的评估意见：
预测产量过低：英特尔的财务模型基于当时的市场认知，认为苹果预测的iPhone初始出货量太小，其规模根本无法弥补定制芯片高昂的开模、掩膜（Mask）以及团队研发成本。
定价无法接受：苹果对这颗芯片开出了较低的价格。欧德宁后来回忆道：“他们只愿意出那个价格，多一分钱都不行。而那个价格明显低于我们英特尔预测的生产成本。”
基于这些财务预测，英特尔认为这是一笔无法带来预期利润的买卖，在谈判中没有妥协，最终拒绝了乔布斯的合作请求。
面对英特尔的拒绝，苹果转向了其他渠道，为第一代iPhone选择了基于ARM架构的三星处理器。
2007年，乔布斯在发布会上掏出iPhone。英特尔的财务模型被现实打破——iPhone最终的实际出货量，比全人类当时预测的高了100倍。随着智能手机时代的全面爆发，ARM顺理成章地承接了这股历史性的时代巨浪。
2013年，欧德宁在卸任CEO前夕接受《大西洋月刊》专访，公开承认了这一决定：
“我的直觉告诉我应该答应乔布斯，但我看了那些冰冷的数据（数据并不支持这个决定）。这是我职业生涯犯下的最大错误。如果当时做出了不同的决定，现在的世界会完全不同。”
九、 最新行业现状：客户与ARM的内部博弈
如今，ARM虽然统治了移动端，但它正面临着新的内部问题：那些养大它的巨头们，正在羽翼丰满后试图降低对ARM的依赖。
苹果的特殊机制：苹果由于当年作为ARM的联合创始股东，拥有特权的永久架构授权。苹果用ARM的指令集，自研出了M系列和A系列芯片，但分给ARM的版税比例却相对较低。
高通的决裂与诉讼：高通为了摆脱对ARM官方微架构图纸的依赖，收购了Nuvia团队并自研了Oryon核心（用于最新的骁龙8 Elite芯片）。这直接引发了双方的法律纠纷，ARM在过去几年甚至在全球起诉高通侵权，威胁要取消高通的架构授权。
这个现状揭示了半导体行业的规律：没有任何一种利益格局是永久不变的。当ARM的授权费提升、管控收紧时，无论是苹果、高通还是华为，都在通过自研微架构或者暗中扶持RISC-V来寻找退路。从英国那个破旧谷仓走向全球王座的ARM，如今依然在效率与商业利益的平衡中，接受着全行业的审视。
