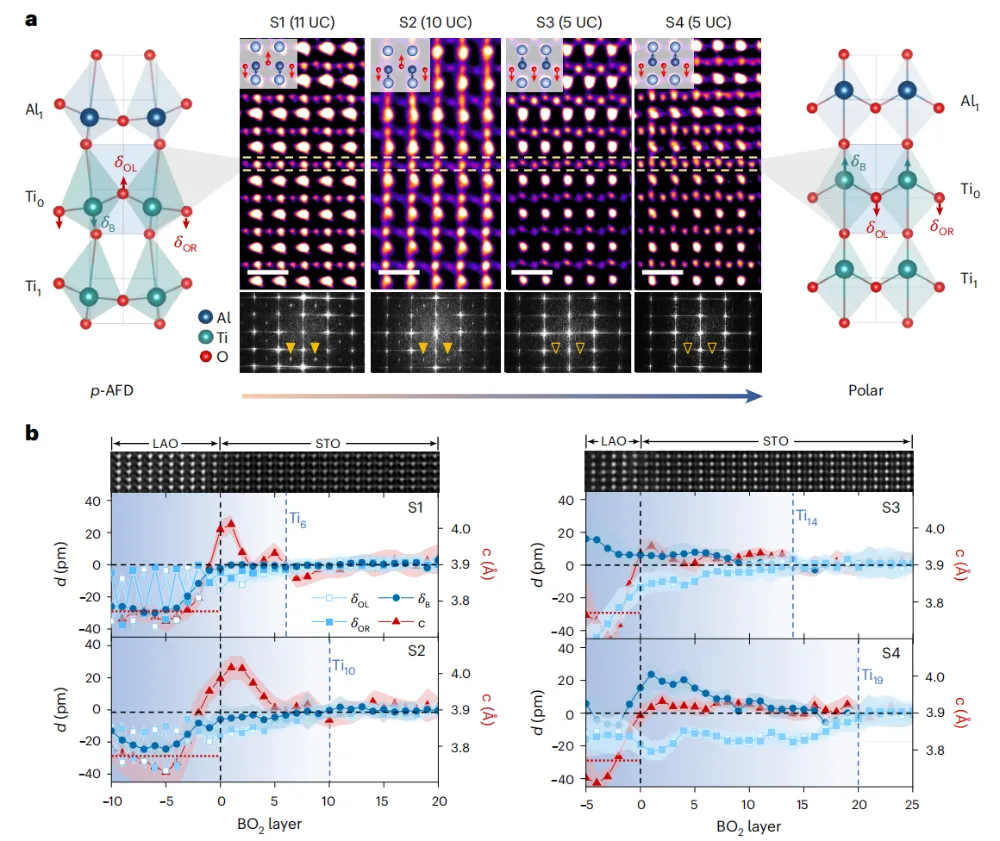

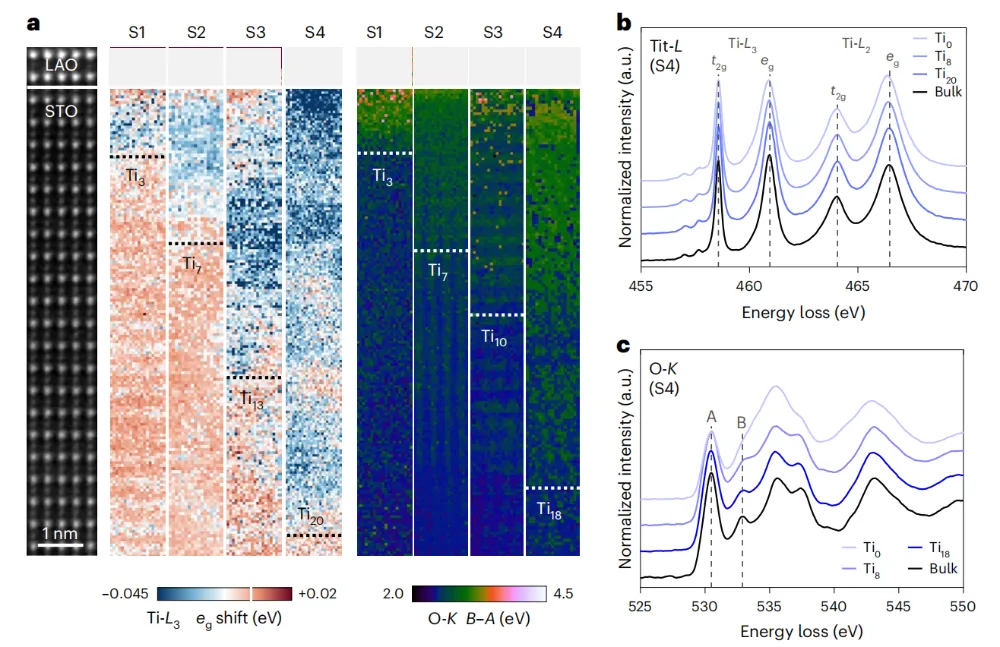

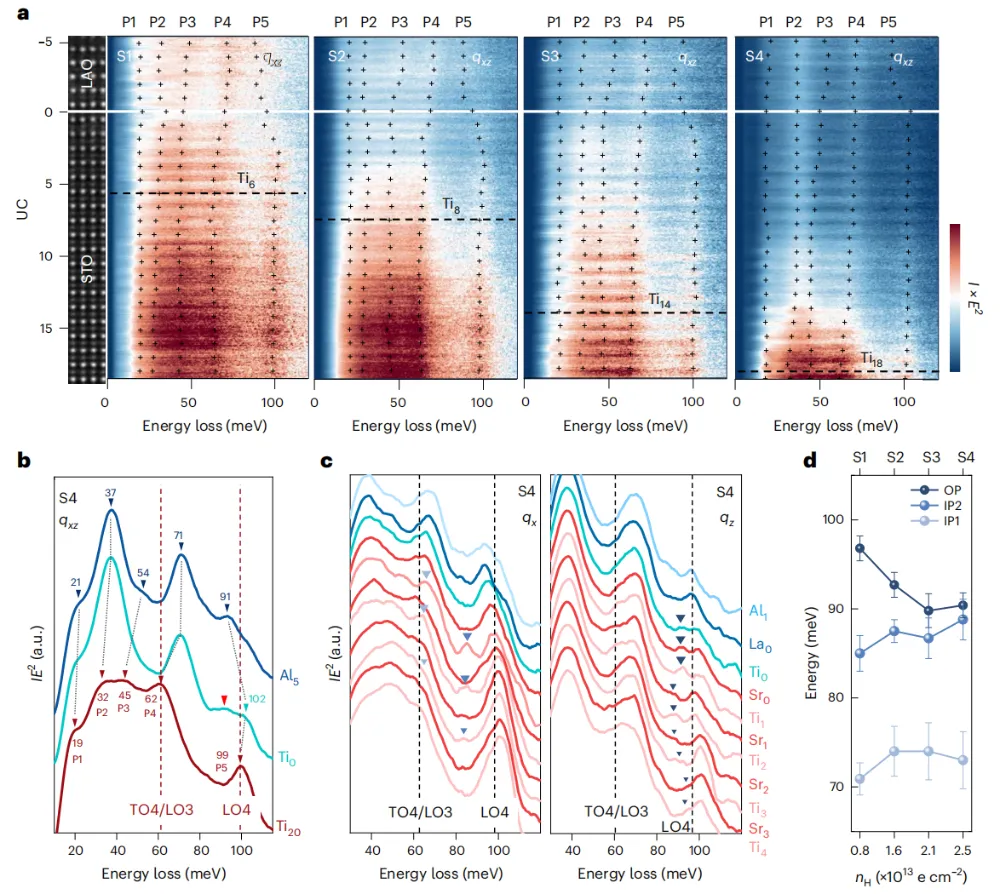

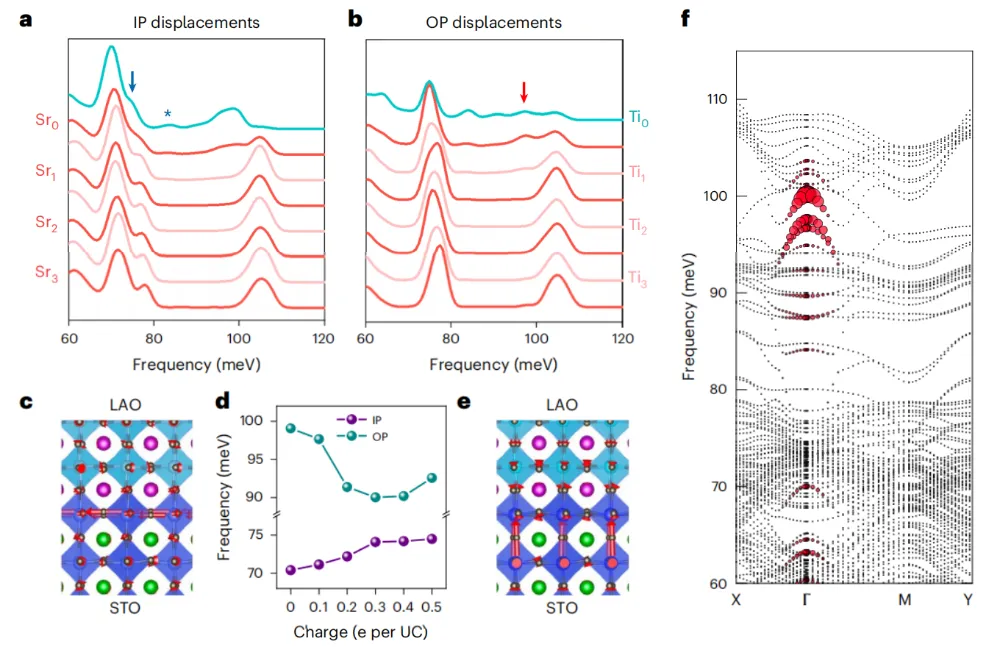

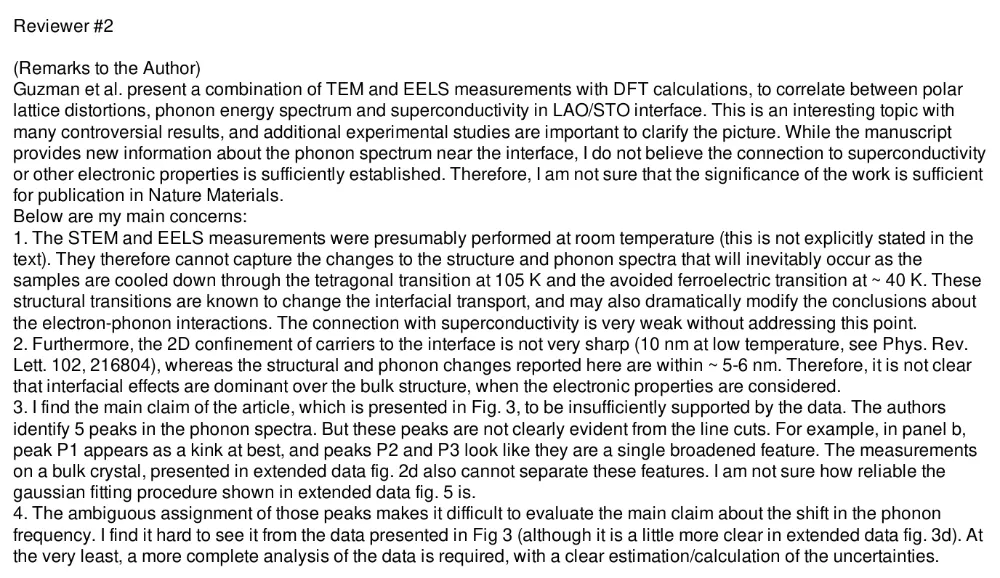

39页PDF打破质疑!中国科学院大学周武,重磅Nature Materials!所有华人作者中文署名!成果介绍氧化物界面中超导现象的起源及其与铁电性的关系仍是一个未解之谜。在LaAlO3/SrTiO3界面，量子限制和反演对称性破缺会在铁电量子临界点附近形成二维电子气，但迄今为止尚未有直接证据将声子动力学与电子配对联系起来。中国科学院大学周武、Roger Guzman，西班牙奥维耶多大学Miguel Pruneda、Gervasi Herranz等人利用扫描透射电子显微镜中的动量选择性振动光谱技术，直接探测了LaAlO3/SrTiO3界面在超导相图范围内的晶格振动和原子结构。研究发现，整个掺杂系列中的超导性与反演对称性的破缺以及高频局域声子的出现密切相关。这些可调谐的极化振动局限于界面附近，表现出强烈的电子-声子耦合，并随载流子密度系统性地演化。本文的发现揭示了晶格不稳定性、超导性以及由可调谐局域声子介导的强电子-声子耦合之间的关联，为量子准电介质体系中可能的微观配对机制提供了新的见解。相关工作以《Electron–phonon coupling and symmetry breaking in superconducting oxide interfaces near ferroelectric quantum criticality》为题在《Nature Materials》上发表论文。值得注意的是，该研究在投稿阶段曾遇到审稿人提出的不同审稿意见。例如，一位审稿人提出：本文结合透射电子显微镜（TEM）和能量色散X射线光谱（EELS）测量，并辅以DFT计算，研究了LAO/STO界面中极性晶格畸变、声子能谱与超导性的关联。这是一个颇具争议的课题，已有诸多不同观点的研究结果，因此需要进一步的实验研究来阐明其本质。尽管该论文提供了有关界面附近声子谱的新信息，但审稿人认为目前尚不足以充分证实其与超导性或其他电子性质之间的联系。因此，审稿人不确定这项工作的重要性是否足以在《Nature Materials》上发表。面对审稿人提出的质疑，作者前后也是花了39页PDF、前后历经3轮审稿，最终研究得以成功发表（从投稿到发表历时315天）。图文介绍图1 LAO/STO界面附近的电子重构与局域键合图1a展示了LAO/STO界面的HAADF-STEM图像，以及从样品S1-S4的Ti-L23和O-K谱特征分析所得的原子级分辨图（分别位于中间和右侧）。重点关注掺杂浓度最高的样品S4，以说明关键的光谱变化。如图1b所示，Ti-L边用于探测从2p到未占据3d态的电子跃迁，在界面附近（Ti0层）eg峰出现高达约30 meV的红移，并伴随峰宽展宽。这种光谱位移反映了由于Ti 3d能带部分占据（3d1）导致的晶体场分裂减小。相对于体相的eg峰能量位移在界面处的分布图（图1a，中间）显示，随着界面掺杂的增加，Ti3+富集层的厚度呈系统性增长，从样品S1中的约4个晶胞（~1.5 nm，Ti3层）增加到样品S4中的约20个晶胞（~8 nm，Ti20层）。O-K边为Ti-L边提供了互补的结构和电子信息。O-K精细结构的前两个峰分别对应于O 1s轨道向杂化态O-2p/Ti-3dt2g（峰A）和O-2p/Ti-3deg（峰B）的跃迁。这些特征对局部配位环境极为敏感，尤其对Ti-O-Ti网络中的畸变非常敏感，因为畸变会改变Ti-O的杂化状态。如图1c所示，当接近界面(Ti0)时，B：A比值逐渐增大，同时B峰发生蓝移（约0.55 eV）。这种变化表明，晶体结构已偏离立方STO中理想的线性Ti-O-Ti构型，出现了扭曲且非中心对称的TiO6八面体网络。此类畸变增强了Ti-O杂化，并消除了t2g和eg分支之间的简并。结合O 1s能级对局部静电势的敏感性，这些效应导致O-K边的能量偏移比在Ti-L边上更为显著。样品S1-S4的O-K B和A峰能量分离（记为B-A，图1a右）的空间分布与Ti-L eg红移区域表现出强烈的空间相关性，证实了这两种特征均源自同一界面电子重构。这些结果共同提供了直接的光谱证据：随着载流子密度增加，界面二维电子气（2DEG）逐渐变宽，并伴随结构转变为扭曲的非中心对称STO晶格。图2 带电LAO/STO界面处的结构畸变与对称性破坏利用原子分辨率的环形亮场（ABF）扫描电镜成像（图2a）研究了界面的原子结构。通过在S1-S4样品的界面上逐层积分原子列位置，对B位点阳离子（δB）、左右平面O阴离子（分别为δOL和δOR）以及OP（c轴）晶格参数的垂直位移进行了定量分析（图2b）。在掺杂最低的样品（S1）中，位移曲线显示了反铁磁畸变（AFD）与极性畸变（p-AFD）同时存在：前者表现为氧八面体的反相旋转，对应OL和OR原子向上和向下交替位移；后者则表现为B位点和O原子在LAO覆盖层内同步向下移动。这些畸变在LAO表面最强，向界面逐渐衰减，其中p-AFD畸变渗透至STO内部，并在Ti6层周围恢复出类似块体的值（用垂直虚线蓝色标记）。随着界面电荷掺杂量增加（样品S2），AFD旋转在界面附近被抑制，而极性成分则更深入地渗透至STO内部，到达Ti10层。在掺杂量更高的样品S3和S4中，AFD旋转被完全抑制，这从FFT插图中未出现AFD超晶格斑点即可看出，仅保留了渗透至约Ti14层和Ti19层的极性畸变。在所有样品中，这些结构畸变的空间范围与界面电荷密度成正比，并与EELS图谱中观察到的2DEG光谱特征的演化密切相关（图1），证实了局部极性晶格畸变与界面电子重构之间的相互作用。图3 带电LAO/STO界面的振动光谱图3a展示了S1-S2和S3-S4界面处的原子平面分辨qxz-EELS光谱。这些光谱显示出五个明显的声子峰，分别标记为P1-P5（图3b），其归属依据的是立方体STO晶体的体相声子模式。低能软铁电模式（TO1）出现在约15 meV处，与近期的振动EELS研究结果一致。峰位通过高斯拟合确定，拟合后的峰位已在EELS图上标出。在掺杂系列样品S1–S4中，声子峰的强度和频率均呈现出明显的演化，尤其是在界面附近。这种行为可归因于界面声子散射（由晶体对称性局部变化引起的色散界面声子带）与电荷密度变化的共同影响。在最优掺杂浓度下（样品S4），极化畸变在AFD旋转方向上的稳定化增强了与极化模式相关的声子峰强度，特别是P2和P4模式，其中P2对应TO2模式，P4对应TO4模式（图3b）。如图3b所示，在S4样品的Ti0处观察到的STO声子能隙（约80-99 meV）范围内的宽谱特征，表明界面存在局域振动模式（LVMs）。这些特征可能由多个具有混合振动特性的组分构成，在qxz-EELS几何结构下未能完全分辨。为了明确其方向性贡献，在S4样品界面处采集了动量选择性的非轴向振动EELS光谱，使EELS孔径与界面平行（qx）和垂直（qz）（图3c）。在STO体相声子能隙能量范围内，现已清晰分辨出具有不同能量和振动特性的界面LVMs。在qx条件下，对IP振动进行选择性探测时，分别在约70 meV和约85 meV处分辨出两种界面模式（IP1和IP2）（用浅蓝色箭头标示），这些模式主要集中在TiO2层。相比之下，qz-EELS显示在约90 meV处存在一个OP模式（深蓝色箭头），该模式同时存在于SrO和TiO2晶面。在所有情况下，这些模式的强度在STO基底中迅速衰减，并在大约四个STO单元晶胞内消失（约1.5 nm，直至Ti4）。这证实了它们在界面附近具有强烈的空间限制，与之前在氧化物界面观察到的局域声子现象一致。图4 LAO/STO异质结构中的计算振动模式通过针对不同自由载流子浓度的LAO/STO异质结构进行从头算计算，进一步揭示了界面LVMs的性质。图4展示了当n型界面从STO侧趋近时，投影到SrO和TiO2原子面的声子态密度，区分了IP（图4a）和OP（图4b）两种振动位移。这种原子层分辨率的分析突显了界面附近声子模式的演化，并揭示了多个LVMs的出现。在γ点处的IP（xy-极化）振动中，发现一个显著的模式位于约72 meV处（图4a，蓝色箭头），主要涉及界面TiO2层中赤道氧原子的位移（图4c）。此外，在布里渊区其他区域，靠近约85 meV处（蓝色星号）也出现了具有IP特征的额外LVMs。值得注意的是，在高载流子浓度下，约90 meV处出现了一个z-极化（OP）模式（图4b，红色箭头），该模式在界面SrO层高度局域化。该模式类似于高度局域化的Fuchs-Kliewer α型模式，主要贡献来自顶端的氧原子（图4e）。在LAO侧也观察到类似的LVM，主要集中在LaO层，能量略低（约85 meV）。为了评估这些LVMs对自由载流子的敏感性，进行了不同电子浓度下的模拟。无论是IP还是OP LVMs，其频率均随掺杂量显著变化（图4d），这与明显的EPI现象一致。进一步支持这一强烈EPI的证据来自通过有限差分方法计算出的声子线宽（图4f）。这些计算表明，在95-100 meV范围内的声子，包括体相型极化模式和LVMs，具有最大的耦合强度。总体而言，本文的计算结果与实验振动-电子能谱（vib-EELS）结果高度吻合，并证实了此前关于氧化物界面短程局域声子所伴随的强EPI现象的报道，例如在FeSe/STO系统中观察到的情况。文献信息Electron–phonon coupling and symmetry breaking in superconducting oxide interfaces near ferroelectric quantum criticality，Nature Materials，2026.https://www.nature.com/articles/s41563-026-02647-x👇点击阅读原文，加速顶刊！
夜雨聆风
