默纳克三代柜年检试验方法、插件板说明等

一、上行超速测试（E41故障触发）

目的：验证电梯在上行时超速后，限速器能否正确动作触发保护。

触发方式：

1. 小键盘将 F-8 设为 24。

2. 操作器将功能码 F3-24 设为 24。电梯状态要求：正常或泊梯状态，无超载、满载，无重大故障。

核心测试过程：

3. 触发后，清除所有外呼，只响应已登记的内呼，脱离群控。

4. 轿厢会在处理完指令后关门，3秒后前往最低服务楼层。

5. 到达最低楼层后，电梯将以 F7-32 设置的额定速度百分比，加速运行至最高服务楼层。

6. 主板数码管会实时显示速度。当轿厢实际速度触发限速器机械开关时，超速保护动作，测试结束，显示 ESC。

关键参数调整（针对楼层少、距离短的情况）

通过调整 F3-02（匀加速度）、F3-03（加速时间）、F3-04（减速时间）来优化速度曲线，确保电梯有足够距离加速至触发速度。

二、快车轿厢限速器安全钳联动测试

目的：在实际运行中紧急制动，验证限速器-安全钳机械联动保护的有效性。

前期准备：

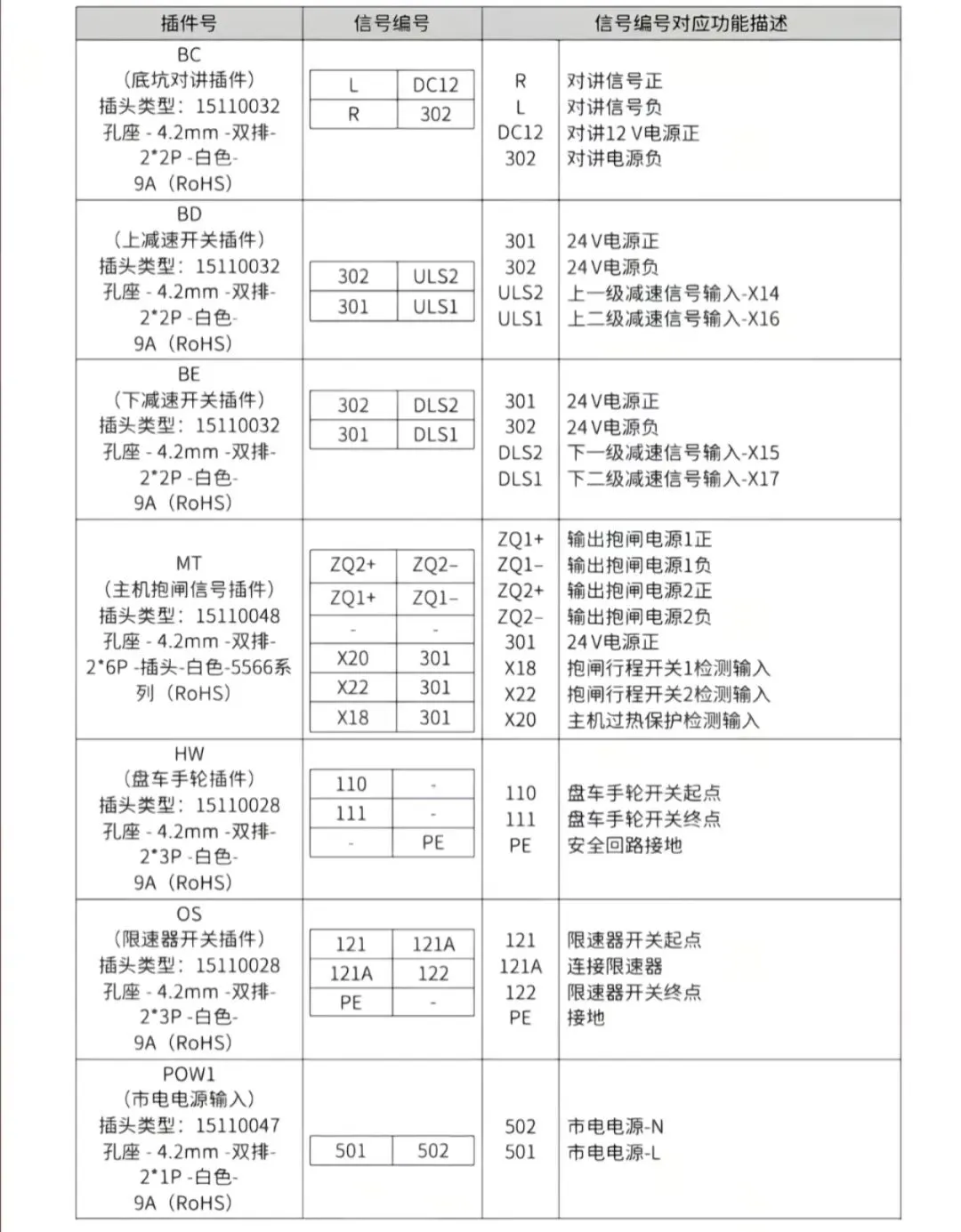

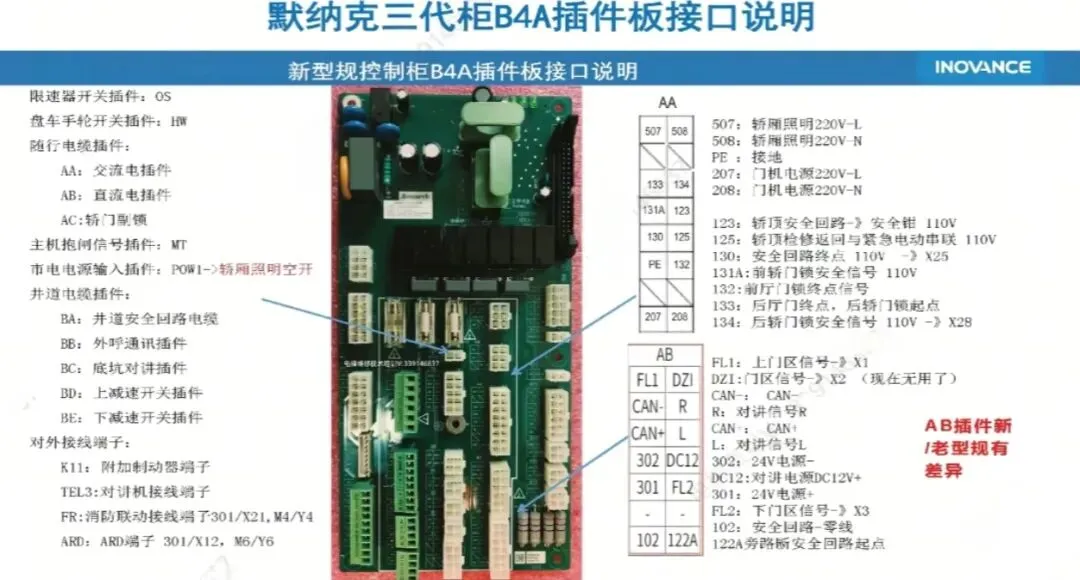

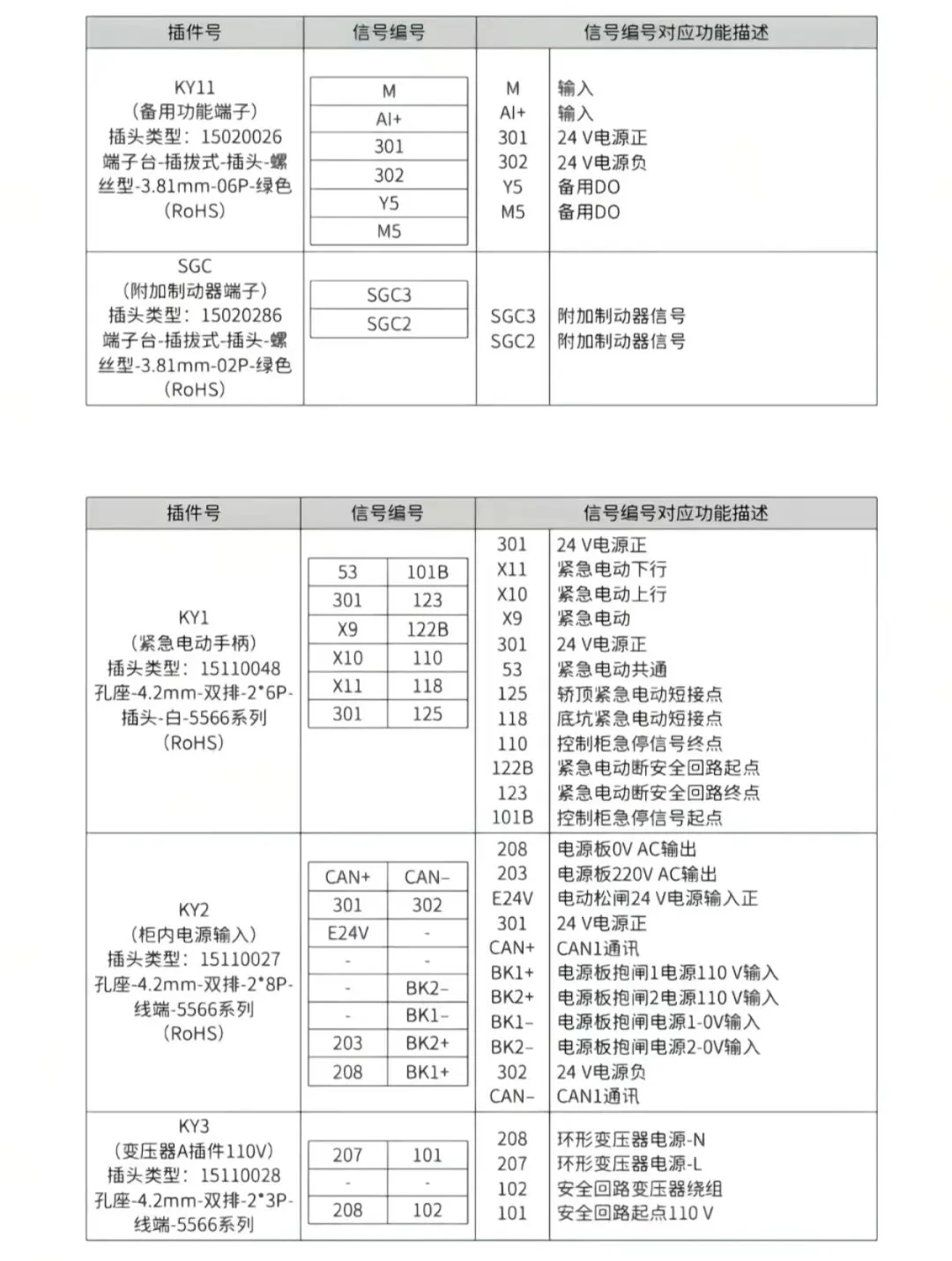

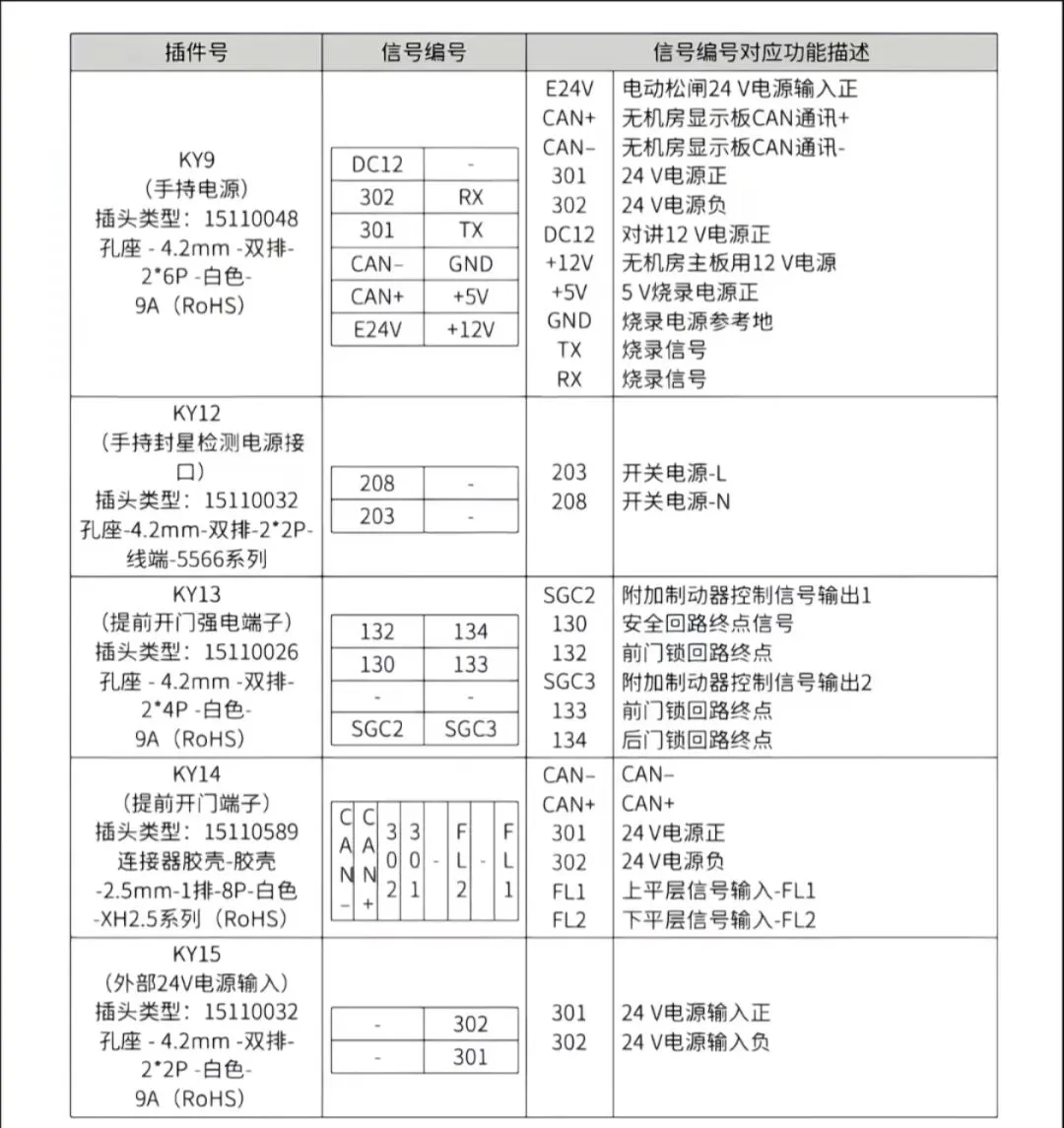

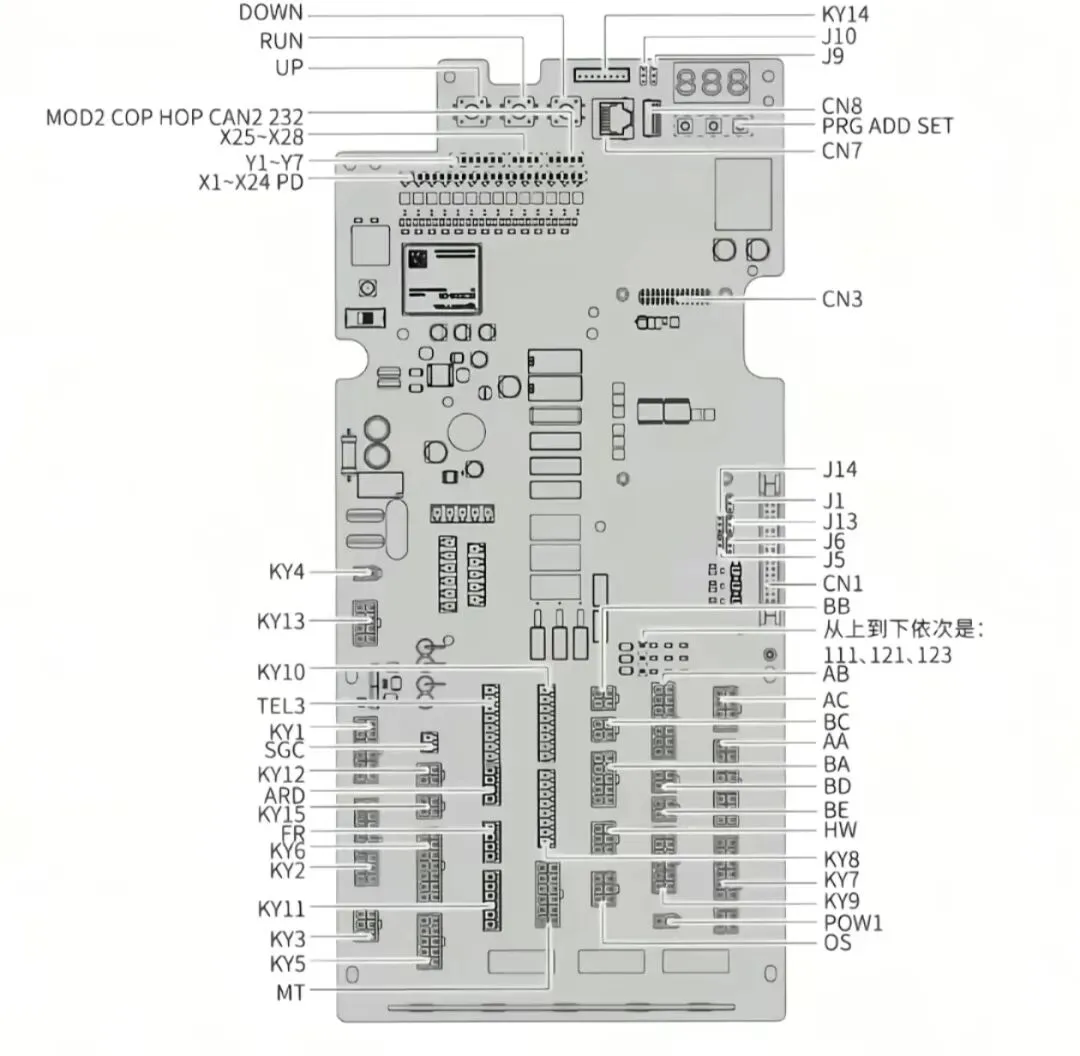

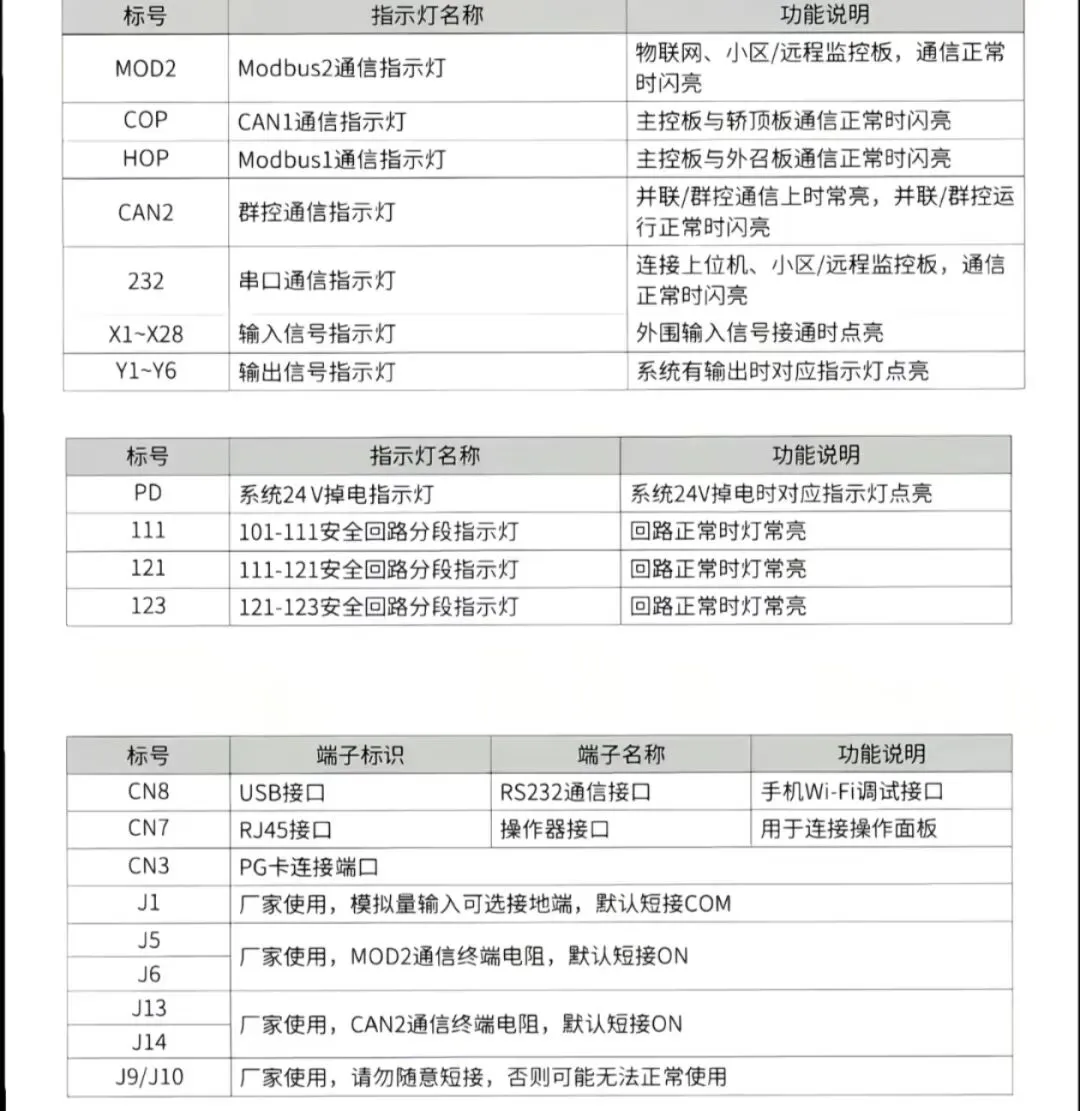

建议通过载重变化模拟偏载工况（如按80%-125%负载操作）。需在相关插件上短接测试点（AA插件123-125-130，OS插件121-122）。

触发方式：

1. 小键盘将 F-8 设为 29。

2. 操作器将 F3-24 设为 29。

核心测试过程：

3. 进入测试模式后，电梯向底层运行，达到满速后数码管显示 ---。

4. 手动触发限速器机械动作，使安全钳夹住导轨制停轿厢。

5.（关键安全步骤）无论是否成功制停，必须立即拍下急停开关。

复位与恢复操作：

6. 移除所有短接线，恢复原线路。

7. 将紧急电动开关置于有效状态。

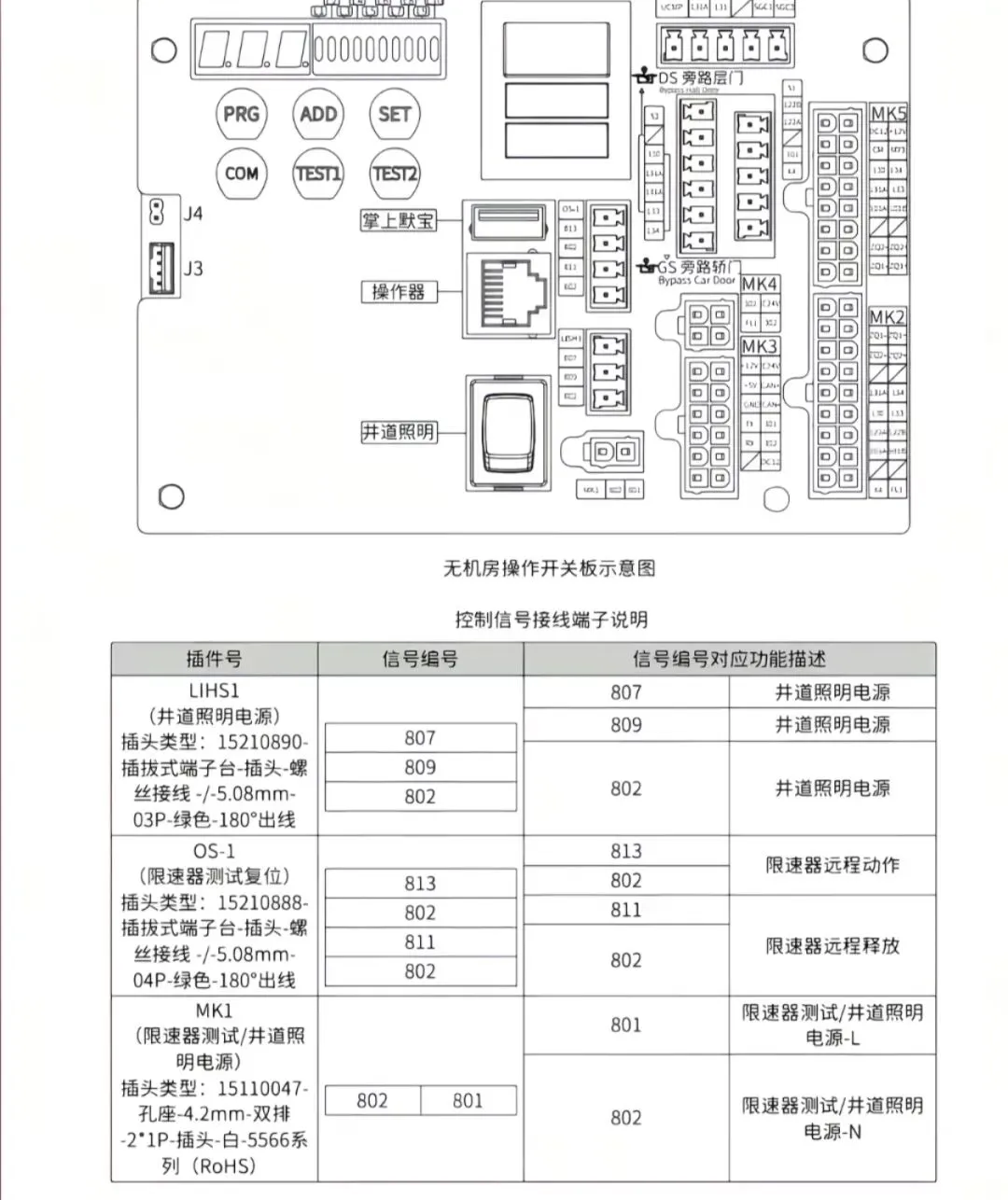

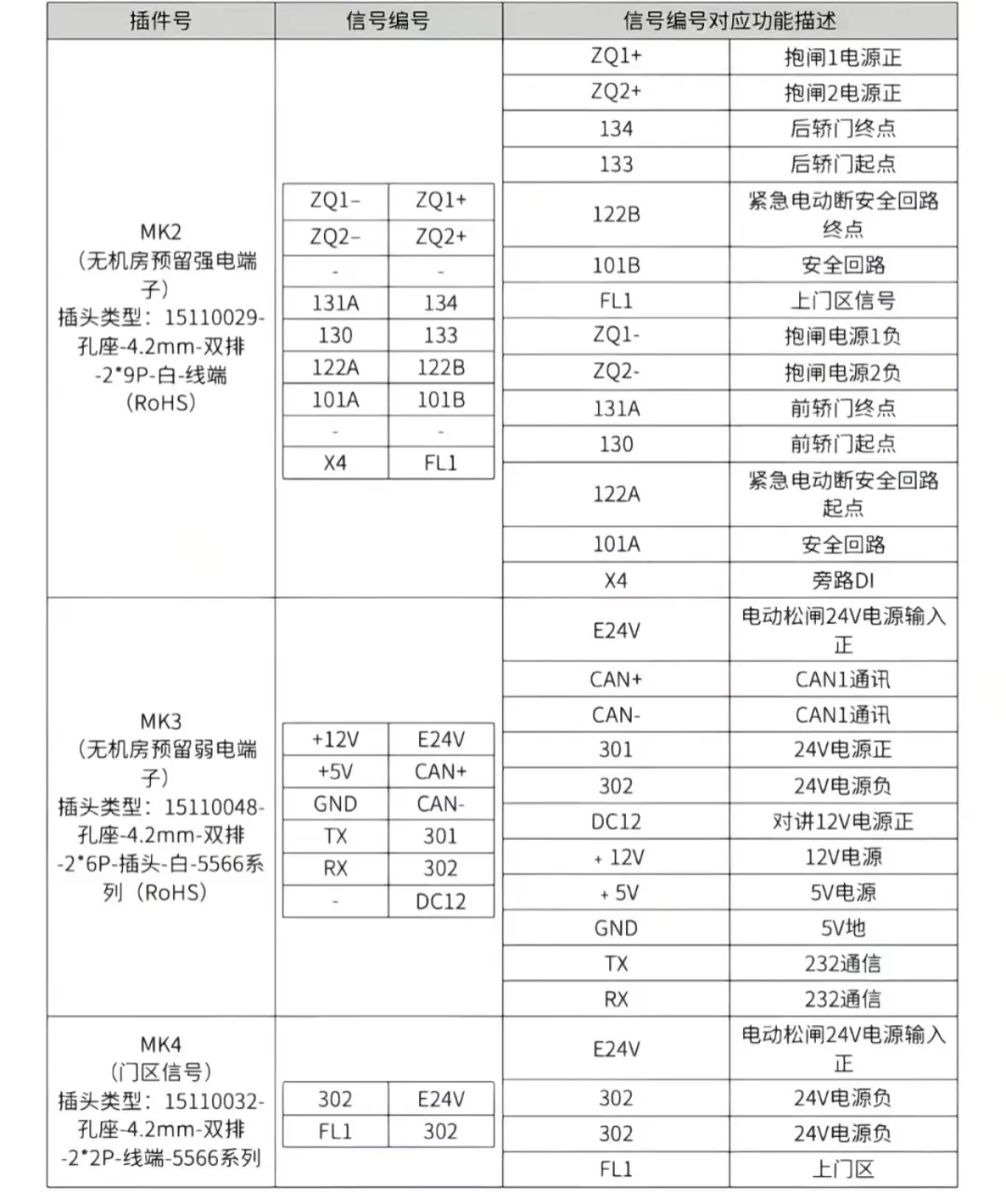

8. 有机房电梯：手动复位限速器机械结构，再复位其电气开关。无机房电梯：将 F3-24 设为 4，长按无机房按钮板 TEST2+COM 1秒进行复位。

9. 设置 F3-24=1 进入打滑模式。

10. 使用紧急电动操作使轿厢向上移动，直至安全钳完全复位。

11. 恢复正常运行，将电梯开至底层并卸载砝码。

三、封星制动测试

目的：测试在抱闸打开时，利用电机短接（封星）产生的制动力是否能有效抑制轿厢溜车。

触发方式：

1. 手动触发：小键盘 F-8 设为 26，或操作器 F3-24=26。

2. 自动触发：完成双臂抱闸检测后自动进行（需设置 FJ-04 的 bit9=1）。

电梯状态要求：正常、泊梯或返平层状态，无超载、满载。

核心测试过程：

3. 触发后，清除外呼，只响应内呼，数码管交替显示提示。

4. 轿厢关门后前往次低服务楼层。

5. 到达后，系统短暂释放抱闸，进行“封星溜车”测试。

6. 判定标准：在1.2米或20秒的溜车范围内，主板实时监测速度。若速度超过0.3m/s，则测试失败，报故障 E29-105；若速度始终未超限，则测试成功。

7. 结束时数码管显示 ESC。

四、抱闸力测试（动态与静态）

A. 动态抱闸力测试

目的：模拟电梯运行中单个或全部抱闸失效时，剩余制动力是否足以安全制停轿厢。

触发方式：小键盘 F-8-20 或操作器 F3-24=0。

核心测试过程：

1. 电梯前往1楼，提示按下确认键（SET）启动测试，轿厢开始运行。

2. 运行中，通过按键选择测试的抱闸（左、右或双抱闸），长按1秒后，所选抱闸会释放。数码管显示对应的抱闸代码（b01/b02/b03）。

3. 判定标准：轿厢需在4秒内完全停止（速度＜0.02m/s）。成功则显示 SUC，失败报故障 E66。

注：如需测试下行，可在轿厢运行至顶楼后，再次按确认键使其下行，并在下行过程中触发测试。

五、UCMP故障（轿厢意外移动保护）测试

目的：模拟电梯在门区外开门运行时，UCMP系统能否及时检测并制停轿厢。

前期准备：

将轿厢停在门区，关门，打开紧急电动开关。

触发方式：

小键盘 F-8-7 或操作器 F3-24=2，进入后主板显示 E88。

核心测试过程：

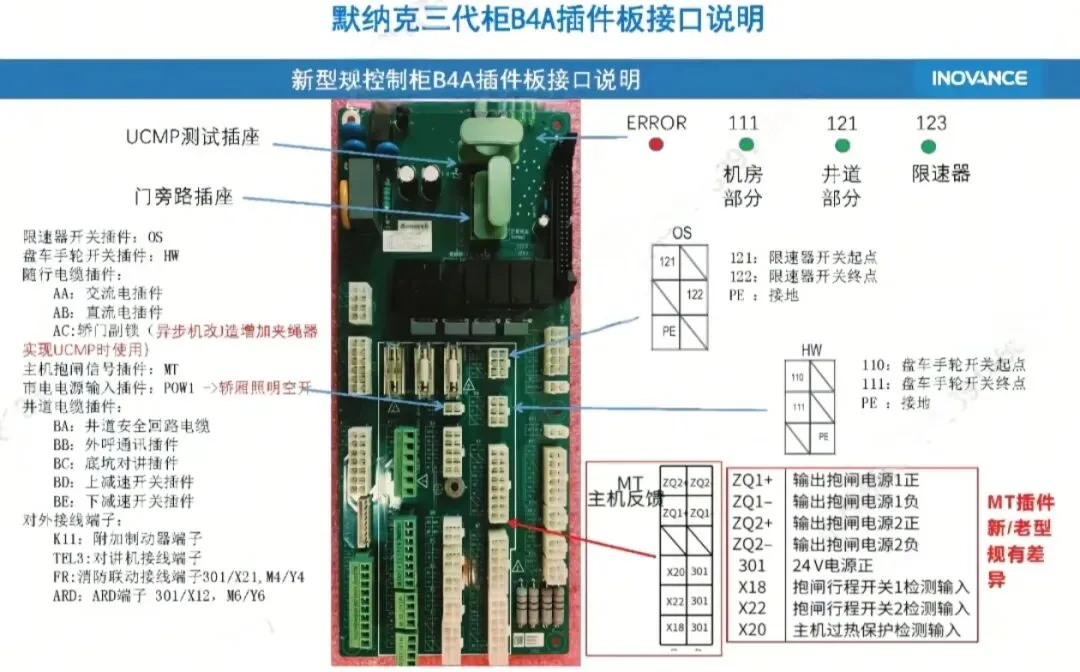

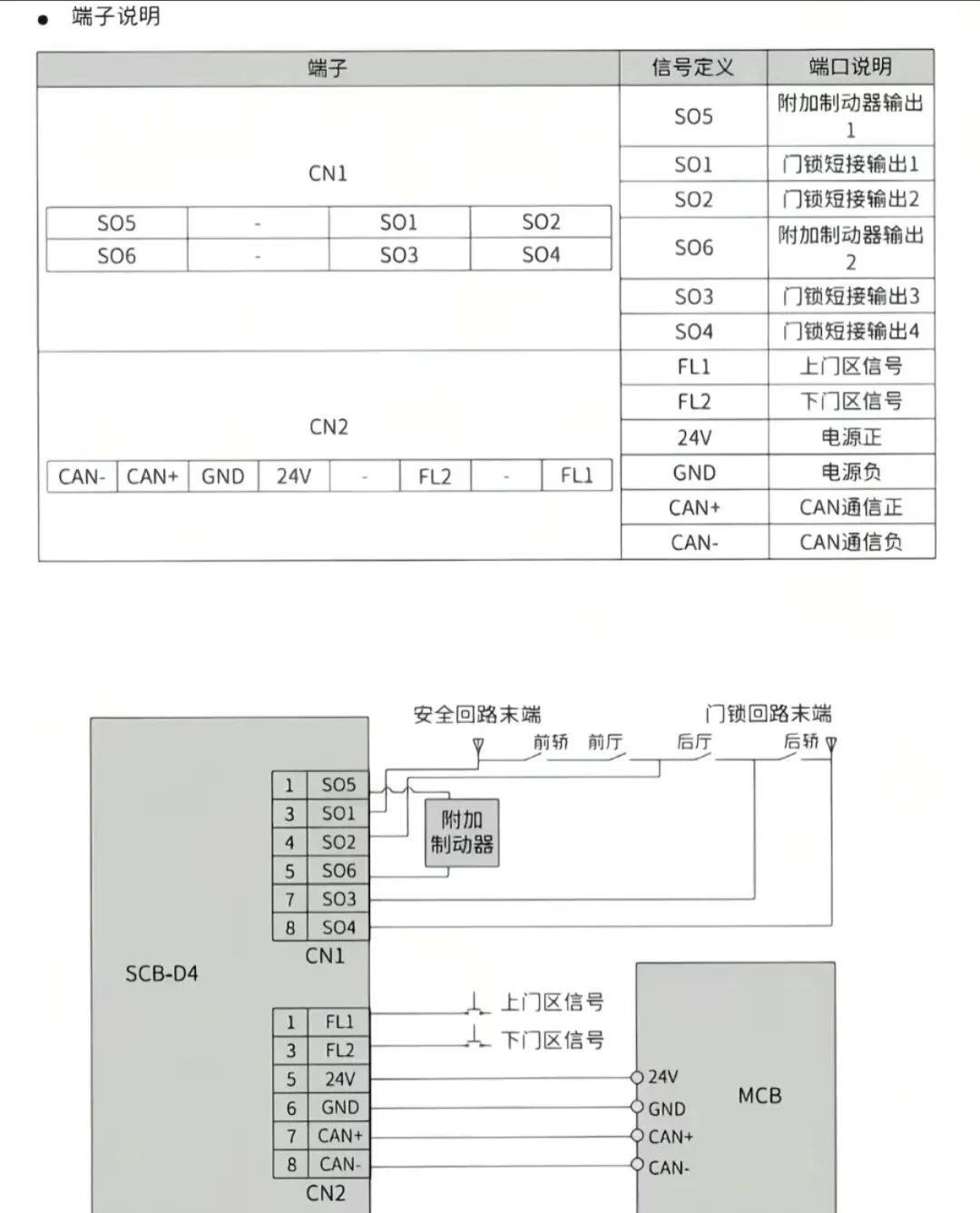

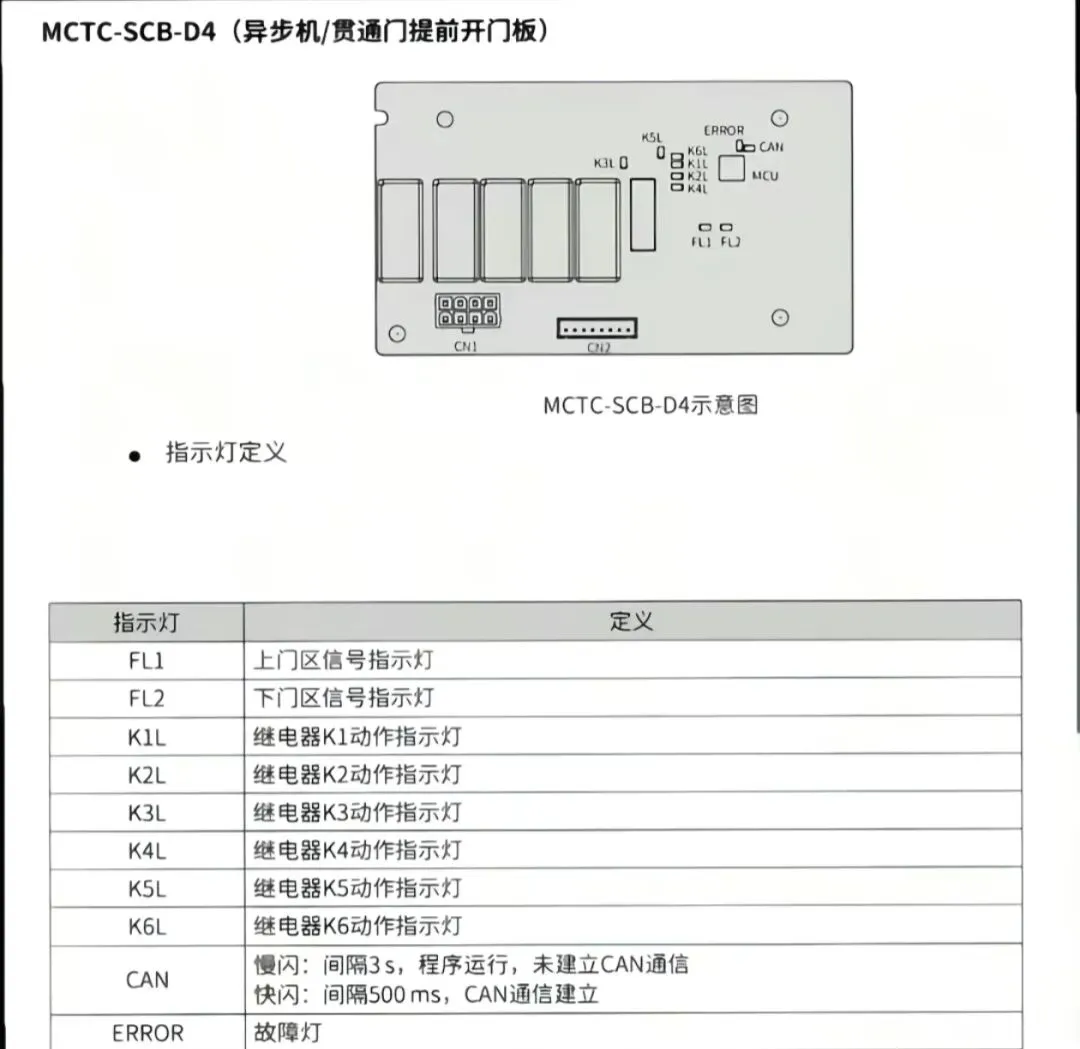

1. 拔掉UCMP测试插头（模拟门锁回路故障）。

2. 操作紧急电动装置，使电梯上行。

3. 一旦轿厢脱离门区，UCMP模块应触发附加制动部件制停轿厢，系统报出 E65 故障，并锁定电梯。

4. 使用三角钥匙打开层门，测量轿厢移动距离是否在标准范围内。

复位方法：

E65 故障断电无法清除。对于无附加制动器的电梯，需要按下操作器的 STOP 键进行复位，然后将电梯切换为正常状态，使其自动返平层恢复运行。

六、电动松闸使用方法（断电救援）

目的：在完全断电情况下，使用专用设备手动释放抱闸，移动轿厢。

操作核心步骤：

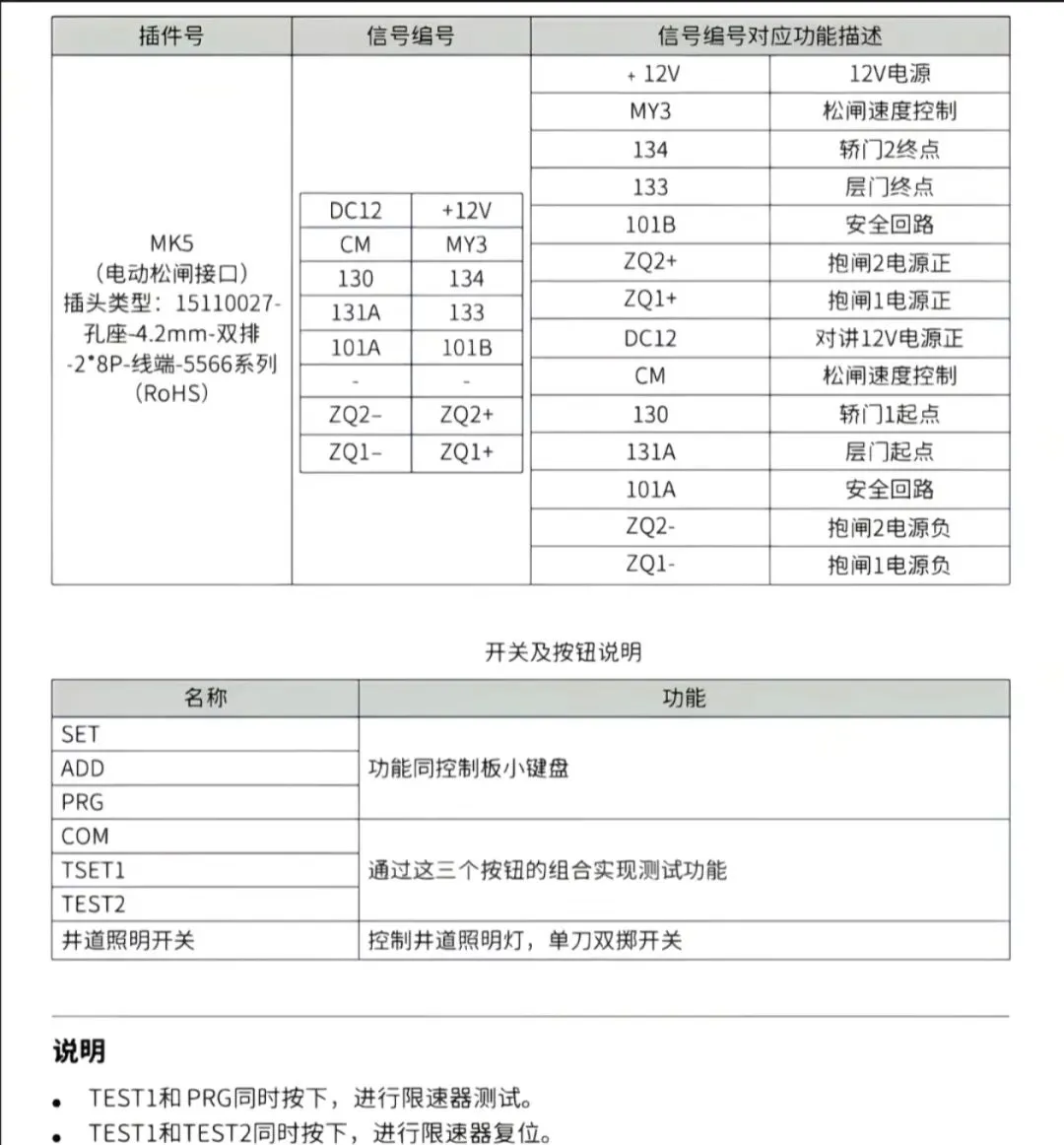

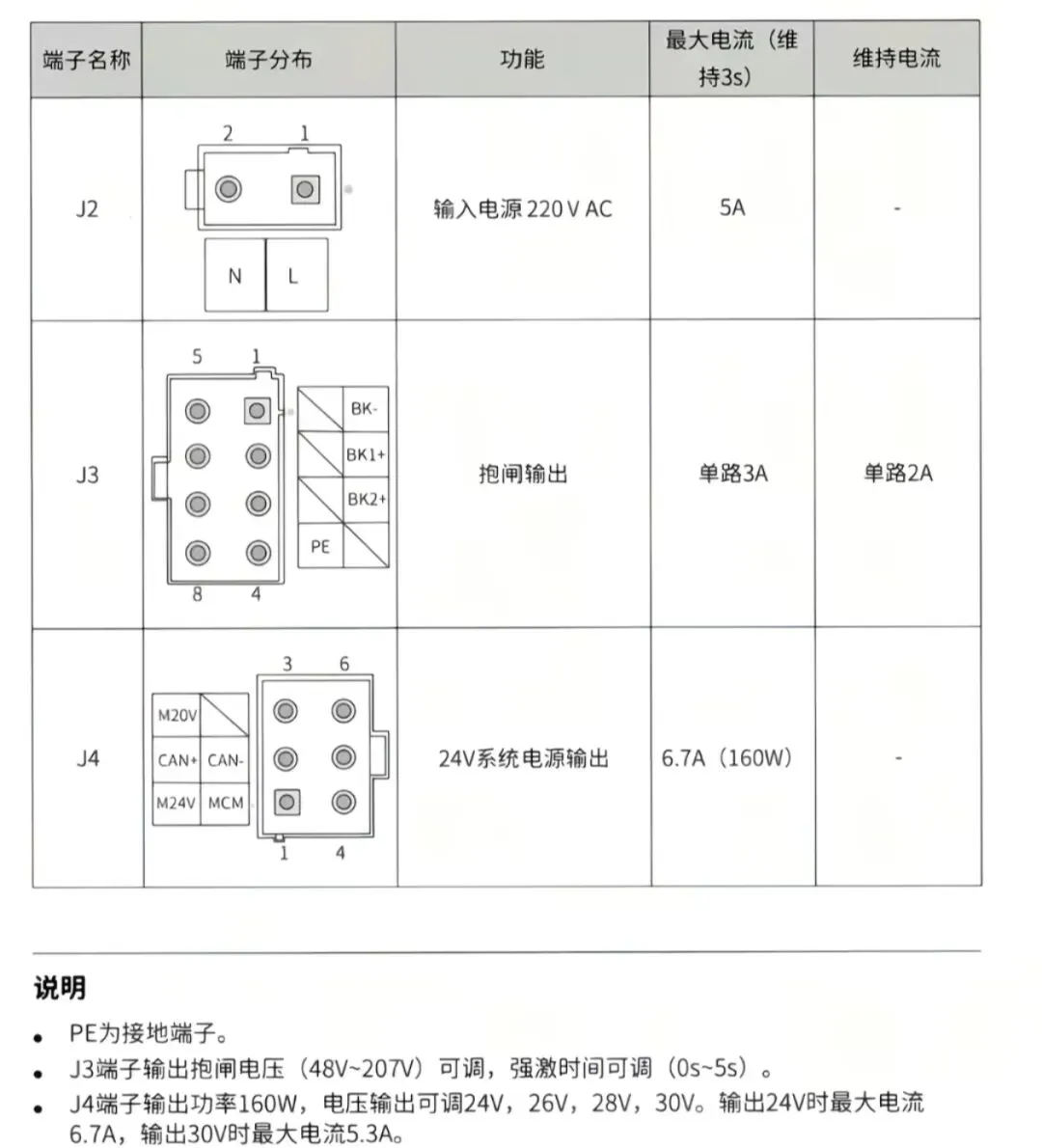

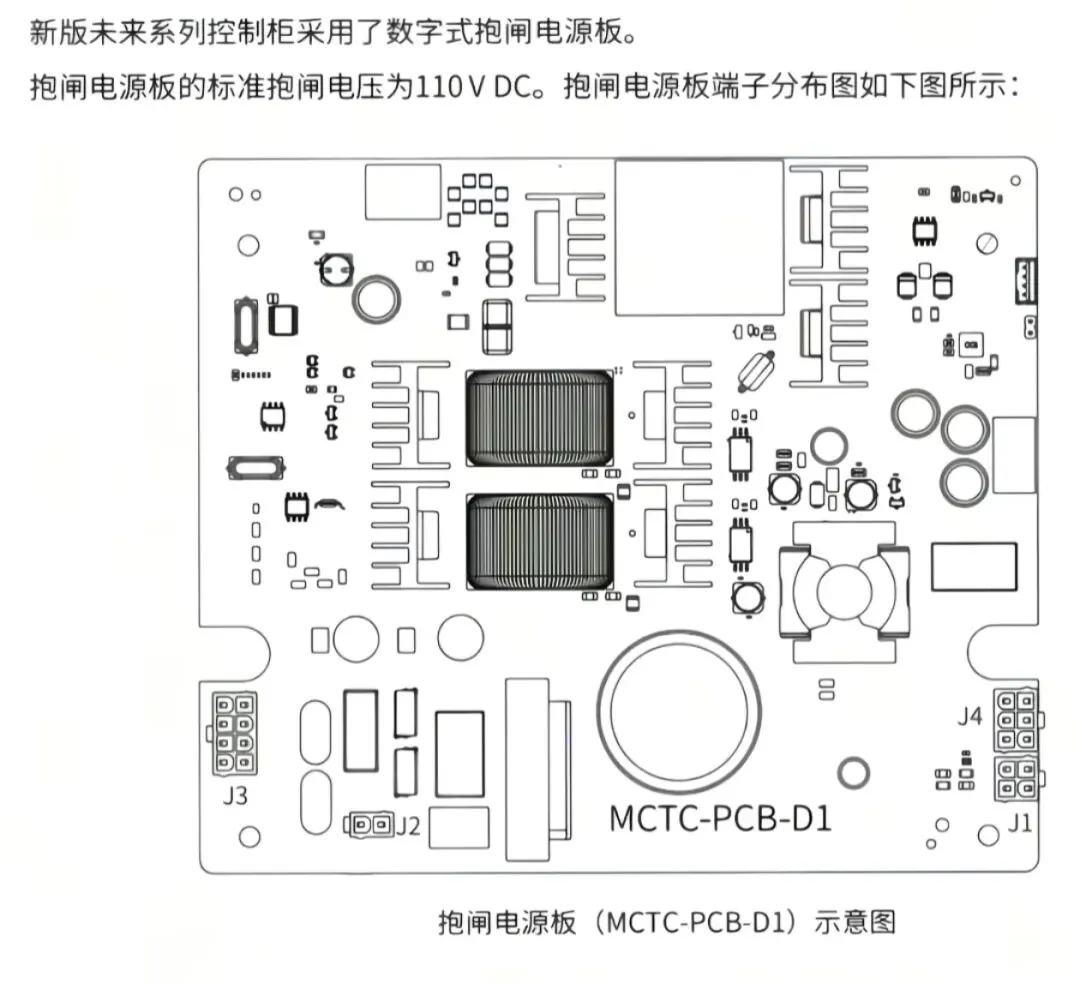

1. 将接口板的 BA 插件与电动松闸设备的 BA1 插件对插。

2. 注意：不要为电动松闸设备的24V端口外接供电。

3. 若操作无效：

- 完全断电后尝试按启动按钮。

- 或直接拔下 LN 插头。

- 或在 LN 拔下的情况下短接其 MS 端口。

4. 操作按钮组合（非门区时按第一、二个按钮；在门区时按第二、三个按钮）来释放抱闸，盘动轿厢。
