夜雨聆风全球芯片行业的竞争逻辑，正在发生根本性转变。过去，行业比拼的是几纳米先进制程；如今，新一轮博弈的核心，落在了看似普通的玻璃基板之上。
英特尔、台积电、三星这三大全球芯片巨头，长期在先进制程领域激烈角逐，近期却不约而同调转重心，集中资金、产能与技术，全力布局同一个赛道。背后的核心原因十分明确：AI芯片性能持续迭代升级，传统的封装材料已经无法匹配需求，玻璃基板将成为未来AI算力竞争的关键突破口。

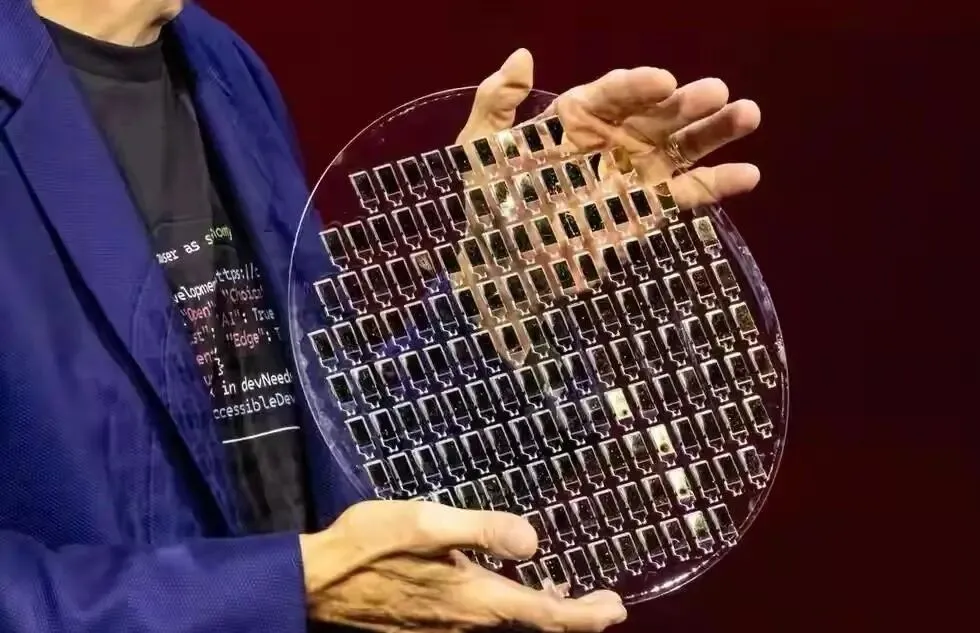

今年1月，英特尔在日本NEPCON展会，重磅展出了尺寸为78毫米×77毫米的厚芯玻璃基板。这款产品搭载英特尔自研EMIB互连桥技术，专门面向AI数据中心高端算力场景。
英特尔着重强调了核心技术亮点——No SeWaRe（零微裂纹）。玻璃材质最大的加工难题就是脆性高、易开裂，在切割、搬运、多层堆叠、金属布线等全流程工序中，只要产生肉眼难辨的微裂纹，整块基板就会彻底报废，前期所有研发、生产投入全部归零。
这款量产级样品的背后，是英特尔近十年、累计约10亿美元的持续研发投入。该项目曾一度面临预算缩减、战略搁置的危机，在新任CEO陈立武接手后，被重新列为核心战略项目持续推进。能在企业战略调整中保留并加码，足以证明：玻璃基板早已不是备选技术，而是英特尔锁定下一代AI算力的确定性核心机遇。
台积电的布局同样高效且激进。今年6月，台积电正式向供应链公开CoWoS玻璃基板完整技术路线图（CoWoS：台积电高端多芯片先进封装技术，多用于高端AI芯片），联合日本Ibiden、中国台湾群创光电两大企业协同研发落地。
长期以来，台积电高端封装主要依靠硅中介层实现芯片互连。如今主动转向玻璃基板方案，意味着传统封装技术已经遇到性能、成本、尺寸的三重瓶颈，无法支撑大尺寸、高算力AI芯片的迭代需求。
官方测试数据显示，对比传统硅中介层方案，玻璃基板优势全面拉满：共面性提升16%、热膨胀系数降低19%、结构模量提升31%、电阻降低27%、电感降低42%。
翻译成通俗逻辑：玻璃基板能支撑更大尺寸的AI芯片，芯片之间的数据传输速度更快、损耗更低，长时间高负载运行下，稳定性、散热性全面升级。AI芯片的核心是海量数据高速互通，基板的互连通道密度，直接决定了整套算力系统的性能上限，先进封装正式从“末端装配工序”，升级为“决定芯片算力的核心环节”。
三星则采用合资抱团的模式快速落地。三星电机与日本住友化学旗下东友精细化工达成合作，共同成立合资公司开发Glass Core玻璃基板核心技术。项目落地韩国京畿道平泽市，2027年启动量产，总投资高达4800亿韩元，合资公司暂定名为GlaSSEM。
三大全球芯片巨头全员重仓玻璃基板，本质是行业技术迭代的必然选择。
当前，芯片晶体管制程不断缩小，已经无限逼近物理极限与工艺极限，继续靠“缩制程”提升算力的难度、成本呈指数级上涨。因此全球厂商统一切换新思路：不再单纯追求单芯片制程极致，而是做大芯片面积、通过先进封装技术将多颗芯片拼接集成，以此突破算力瓶颈。

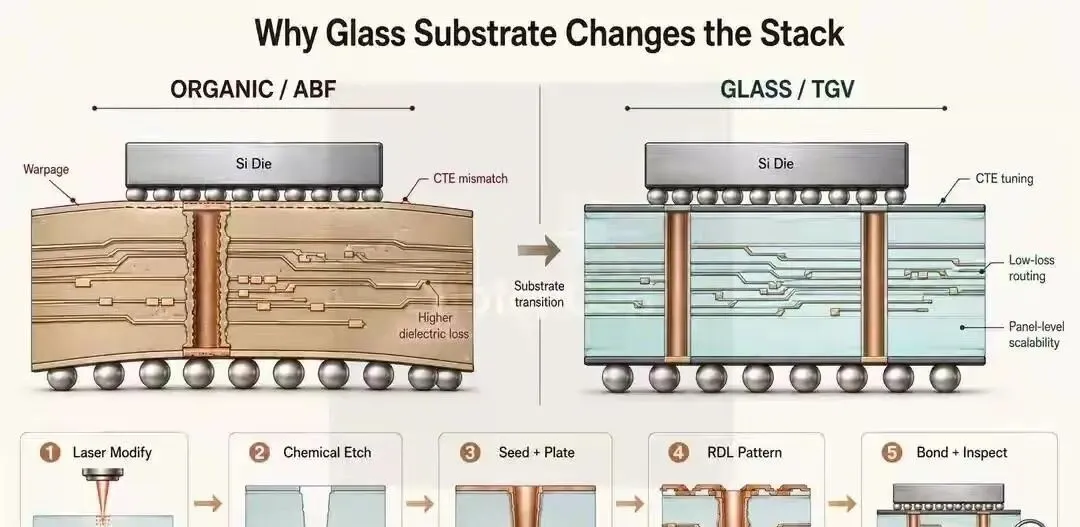

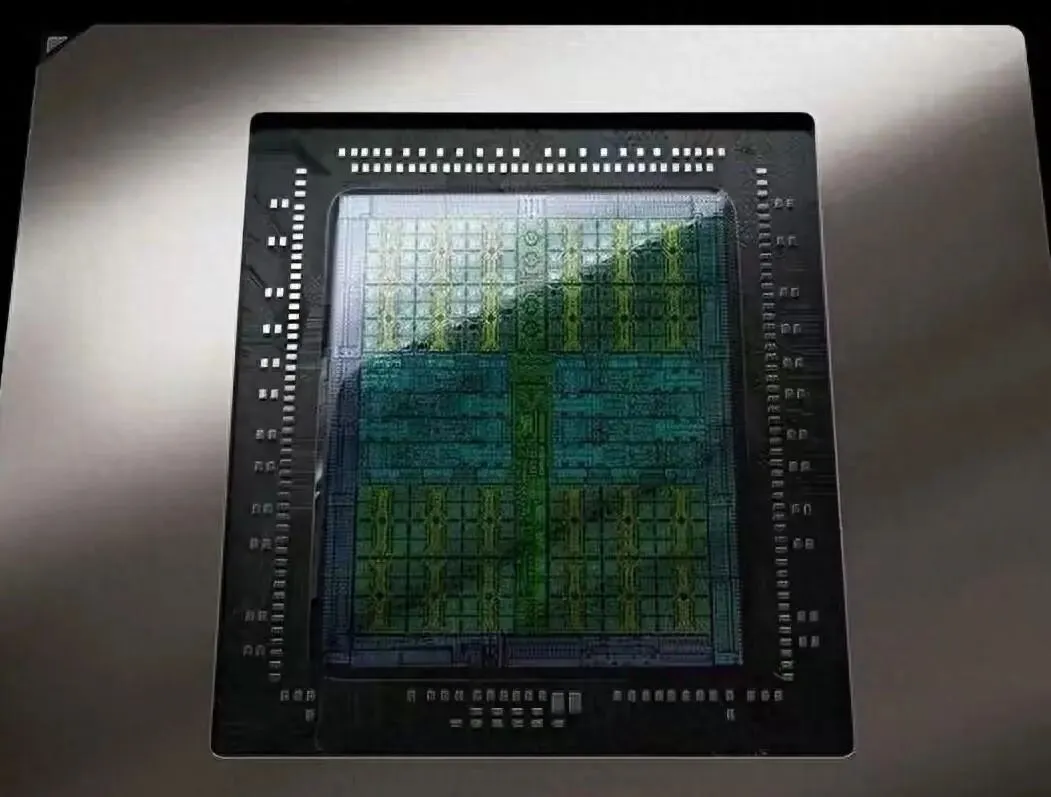

但大尺寸、高功耗AI芯片，对封装载板提出了全新要求。传统有机基板在数百瓦超高功耗的工作场景下，极易出现受热翘曲、变形问题，高温环境下芯片互连精度大幅下降，严重制约算力释放。
而玻璃基板完美解决了这一痛点：耐高温、平整度极高、热变形系数极低，适配超高功耗、超大尺寸芯片封装场景。
英特尔公开的核心数据极具说服力：玻璃基板可将芯片图案变形减少50%，互连密度提升10倍。对于AI训练、AI推理场景而言，这意味着芯片间数据传输通道成倍增加，算力损耗大幅降低，整机性能实现跨越式提升。
赛道爆发也带动市场规模飞速扩容。行业机构Counterpoint预测，2024年全球扇出型面板级封装、玻璃基板相关市场规模仅6.5亿美元，2030年将暴涨至81亿美元，六年时间市场规模翻超12倍，巨大的增长空间让全球企业加速卡位布局。
值得关注的是，这条全新的黄金赛道，恰好适配中国产业的核心优势。玻璃基板生产所需的大尺寸玻璃精密加工、超洁净厂房、高端精密制造、薄膜沉积等核心能力，与国内成熟的液晶面板产业链技术高度互通、完美兼容。
也正因如此，京东方、TCL科技等头部面板企业，成为资本市场布局玻璃基板赛道的核心焦点，国内产业并非零基础追赶，而是依托成熟产能快速跨界突破。
目前国内头部企业已实现阶段性落地成果，全面进入送样测试、批量供货、试验线建设阶段：
1. 京东方：投入9.93亿元建设玻璃基封装载板试验线，计划2026年上半年实现全自动化通线，同时与全球玻璃巨头康宁签署合作备忘录，加速技术攻坚；
2. 力诺药包：凭借三十年高硼硅玻璃研发生产经验，自研的150mm×150mm玻璃基板产品，已于2026年4-5月顺利通过台积电测试认证；
3. 戈碧迦：技术成熟度领先，已实现对国内头部封测厂批量供货；
4. 旗滨集团：持续对接国内头部芯片企业，产品正在开展多轮适配测试。
在核心工艺层面，国内技术攻坚同样取得亮眼突破：
- 沃格光电：掌握成熟TGV玻璃微孔加工工艺（玻璃基板核心打孔技术），实现3微米孔径、150:1超高深径比、4层堆叠工艺，达到行业中高端水平；
- 云天半导体：完成180微米超薄玻璃基板铜RDL布线技术（芯片互连核心工艺），相关产品已成功应用于77GHz汽车雷达天线等高端场景；

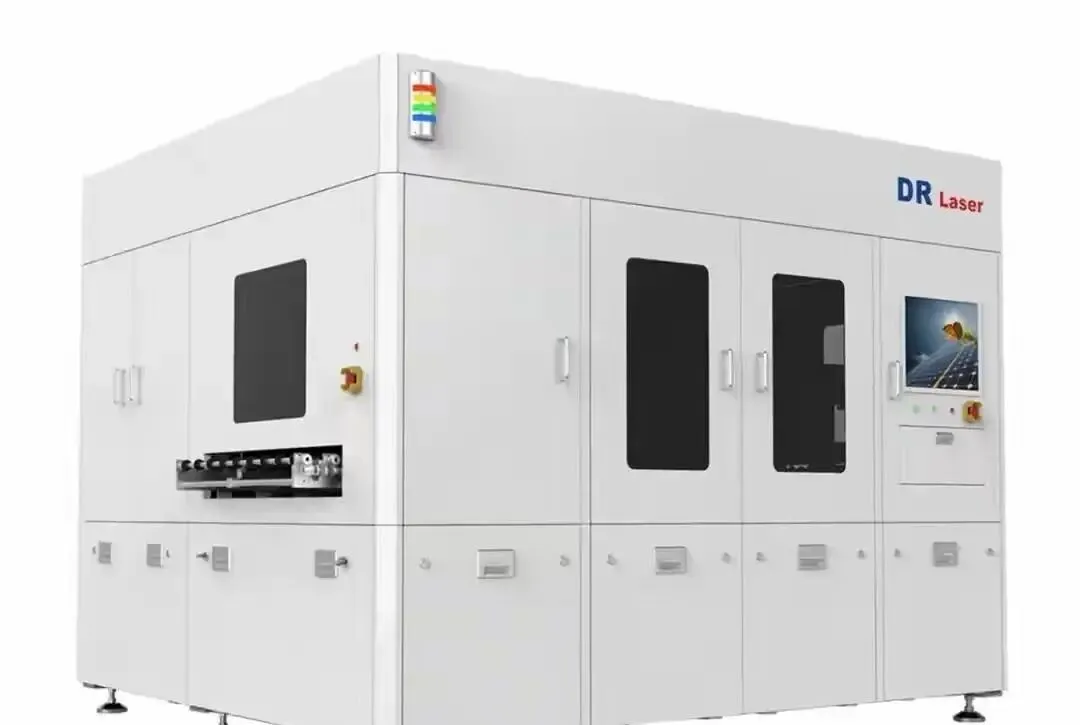

- 帝尔激光：2025年TGV核心设备订单突破2亿元，实现关键设备商业化落地。
可以明确：中国玻璃基板产业，早已不是概念探索阶段，已经完成材料、工艺、设备、样品的全链条初步布局。
但必须正视：样品成功、试验线落地，绝不等于稳定量产，国内产业仍存在明显短板，量产落地仍面临多重硬核壁垒。
京东方在机构调研中公开坦言：目前试验线良率尚未达到规模化量产标准，量产达标时间存在较大不确定性。玻璃基板生产是一套超高精密的系统工程，绝非简单的玻璃切割、打孔、镀膜。微裂纹精准控制、孔壁平整度优化、多层层间精准对齐、良率稳步爬坡，每一个环节的技术短板，都会直接拖慢量产进程。
多层堆叠技术差距，是当前最直观的代差。英特尔、三星已实现11层铜层堆叠工艺，虽目前以自用为主，但技术壁垒已经筑牢。国内头部企业中，京东方主流工艺为7-8层，凯盛、彩虹等企业仅支持3-4层堆叠；行业整体目标为2028年稳定实现7层量产，与海外顶尖水平存在明显差距。同时，能够适配11层以上高端堆叠工艺的高精度玻璃原片，核心供应仍被美国康宁垄断。
除了材料与工艺，核心设备卡脖子问题依旧突出。国内虽能做出合格样品，但玻璃微米级激光打孔设备、金属化PVD镀膜设备、深孔电镀设备、精密检测设备等关键核心机型，高度依赖日本、德国、韩国企业。即便是三星的先进试产线，也需要引入德国LPKF等海外设备供应商，足以印证设备壁垒的严苛性。
全球赛道竞争已经进入倒计时，海外巨头的量产节奏全面提速，抢占行业标准话语权：
- 英特尔：美国新墨西哥州里奥兰乔工厂全力冲刺，目标打造全球首条玻璃基板规模化量产工厂；
- 台积电：子公司VisEra规划310mm×310mm超大面板产线，2026年建成试验线、2027年试产、2028年下半年正式量产；
- 日韩企业同步发力：日本Rapidus布局600mm×600mm超大尺寸玻璃面板封装，韩国SKC旗下Absolics已在美国建厂，产品向AMD送样认证，LG Innotek也联手海外企业攻坚核心工艺。
当下的竞争，早已不是“谁率先发布技术”，而是谁能率先跑通高良率量产、多层堆叠工艺、终端客户认证，真正实现商业化落地。
客观来看，中国布局玻璃基板赛道，手握得天独厚的产业机遇：全球领先的显示玻璃产能、充足的高端洁净厂房、完善的精密制造配套，叠加国内AI芯片自主可控的刚性需求，赛道发展沃土充足。
但短板同样清晰且集中：高端玻璃原片、核心生产设备、多层堆叠工艺、终端客户量产验证，四大环节均存在短板，单一环节突破无法实现整体突围。
归根结底，玻璃基板赛道竞争，卖的不是普通玻璃，是整套高端半导体封装解决方案。
能否自主产出高纯度、零缺陷的高端玻璃原片，能否掌握成熟的TGV打孔、精密布线、多层堆叠核心工艺，能否通过全球头部芯片客户的量产认证、实现低成本稳定供货，才是决胜未来的核心关键。
未来两三年，是全球玻璃基板赛道胜负手的关键窗口期。国内半导体产业在攻坚光刻机先进制程的同时，必须同步加速玻璃基板赛道布局，补齐设备、材料、工艺、封装全链条短板。
只有率先跑通稳定量产产线，中国才能在AI芯片先进封装的新赛道上，参与行业规则制定，真正抢占全球产业主桌，摆脱单一上游材料供应商的被动身份。
