过去二十年，芯片行业一直遵循一个规律：
晶体管越来越小，芯片越来越强。
但到了AI时代，行业突然发现：
真正限制芯片性能的，已经不再是计算能力，而是数据传输能力。
GPU拥有数万个计算核心，却常常因为等数据而闲置。
于是，一场新的革命开始了。
它不是继续缩小晶体管，而是把多个芯片“拼装”成一个超级芯片。
这就是今天最火的技术——先进封装（Advanced Packaging）。
一、什么是封装？
很多人以为芯片制造完成后就能直接使用。
其实不是。

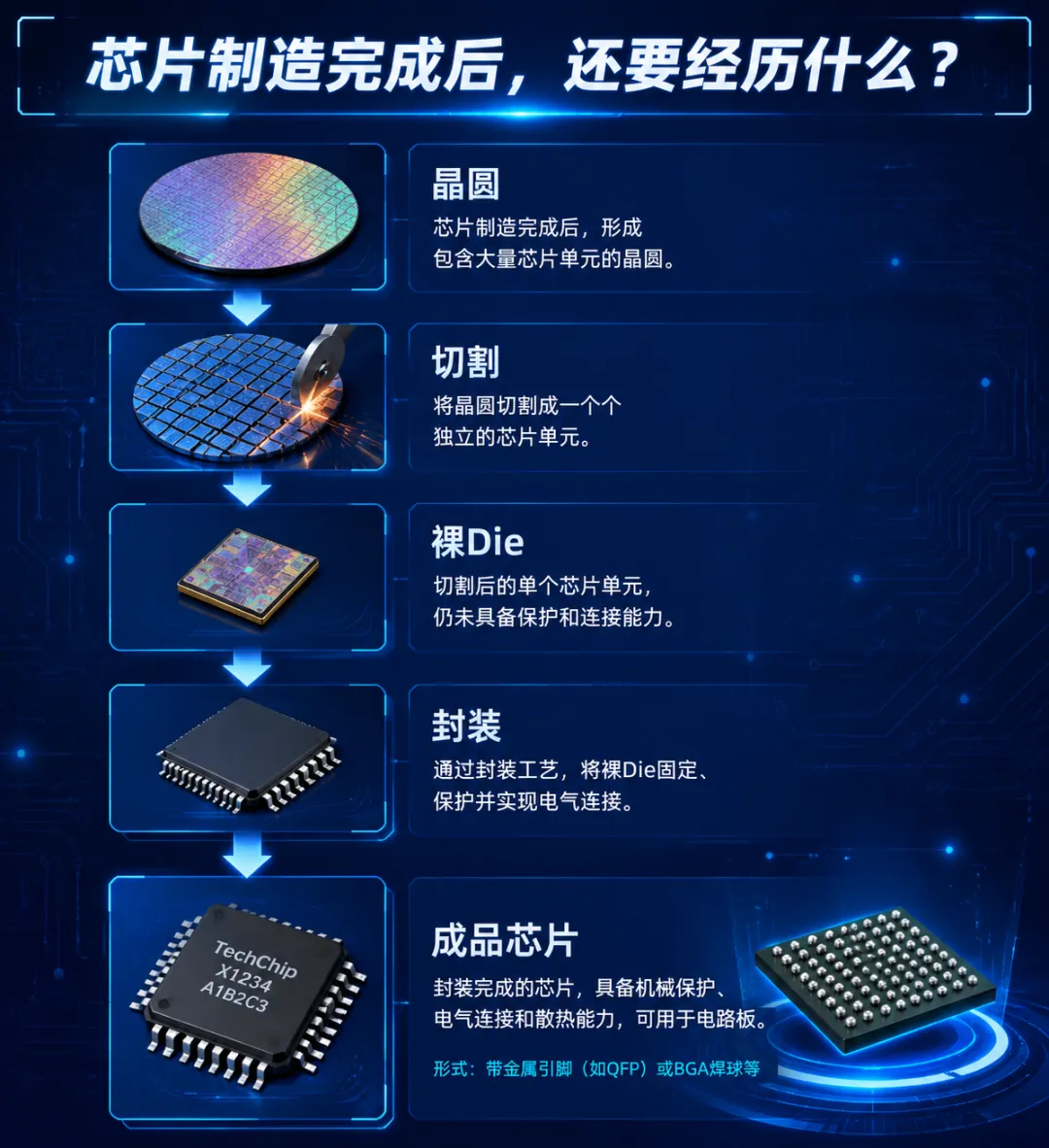

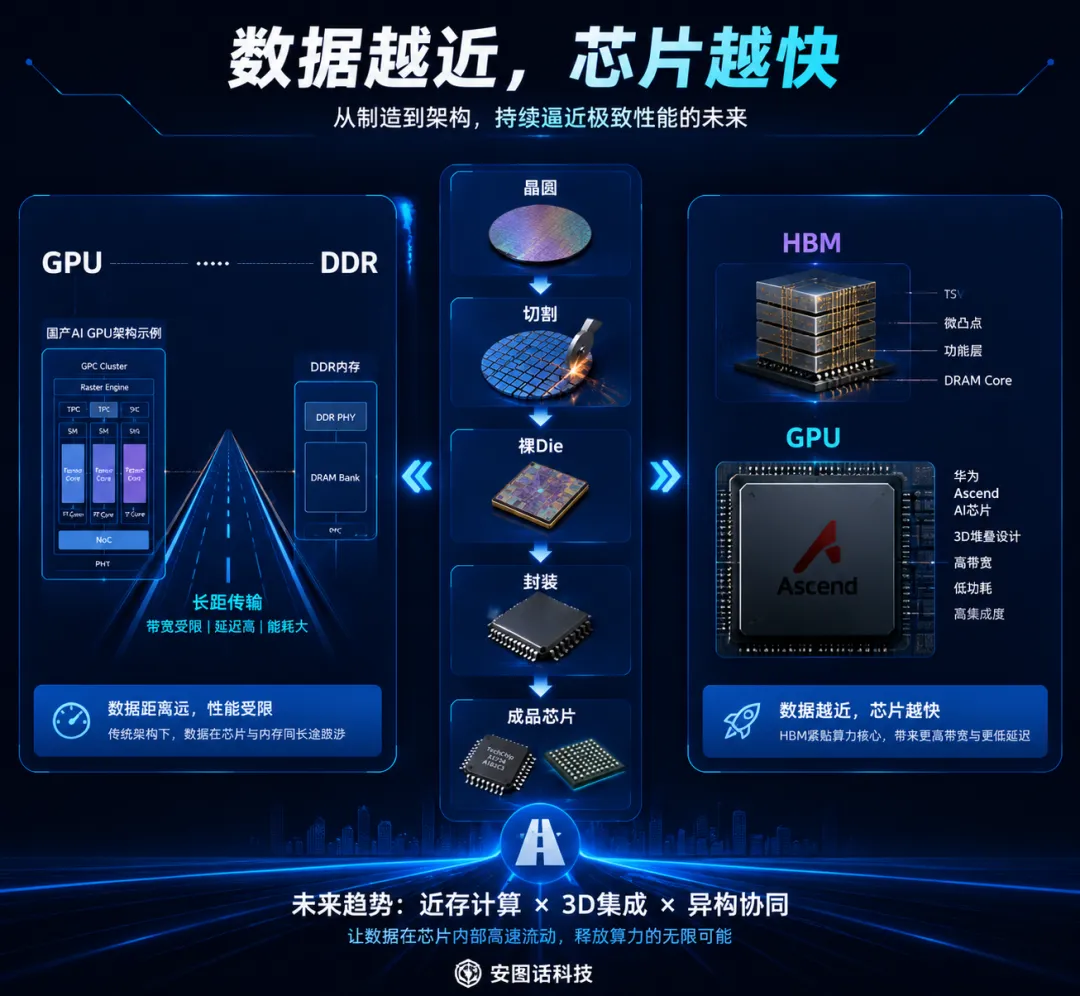

晶圆厂生产出来的是一整片晶圆，需要经过：
晶圆制造
↓
切割（Die）
↓
封装（Package）
↓
测试
↓
成品芯片
封装的作用不仅是保护芯片，还负责电源供给、信号传输、散热、与主板连接、多芯片互联。
早期封装只是一个“外壳”，而今天，封装已经变成芯片性能的重要组成部分。
二、为什么传统封装越来越不够用了？
传统CPU时代：
CPU和DDR内存两者之间通过PCB连接，距离达到几厘米。
数据需要经过PCB走线、插槽、引脚、控制器，延迟较高，带宽有限。
AI时代却不同：
例如训练一个大模型，GPU每秒需要读取TB级数据，如果数据供应跟不上，大量计算单元处于空闲状态。所以，数据离计算越近，性能越高。
先进封装就是解决这个问题。

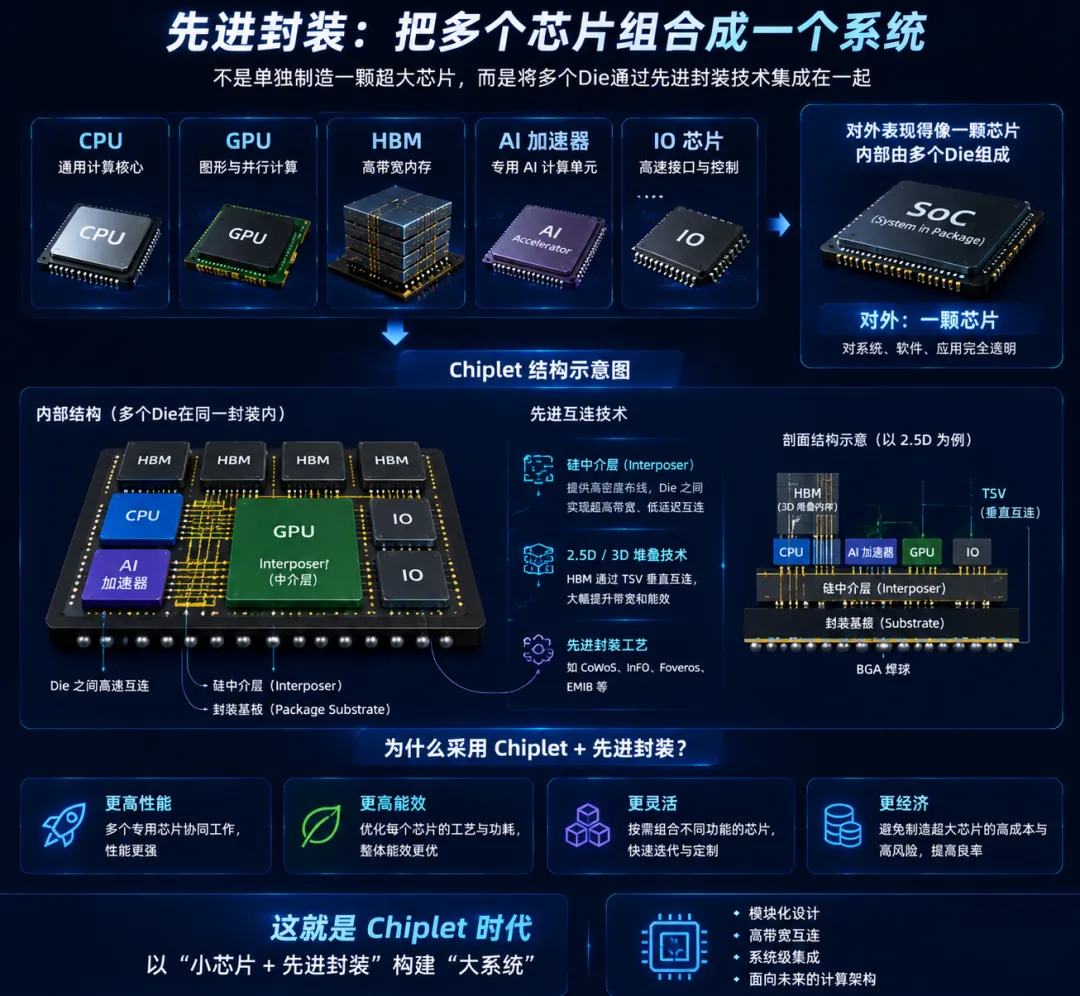

三、什么是先进封装？
先进封装可以理解成：
把多个芯片组合成一个系统，而不是单独制造一颗超大芯片。
例如：CPU、GPU、HBM、AI加速器、IO芯片，全部放在同一个封装内部。
对外表现得像一颗芯片，但内部实际上由多个Die组成。
这就是Chiplet时代。
四、先进封装主要有哪些技术？
目前主流先进封装主要包括四大方向。

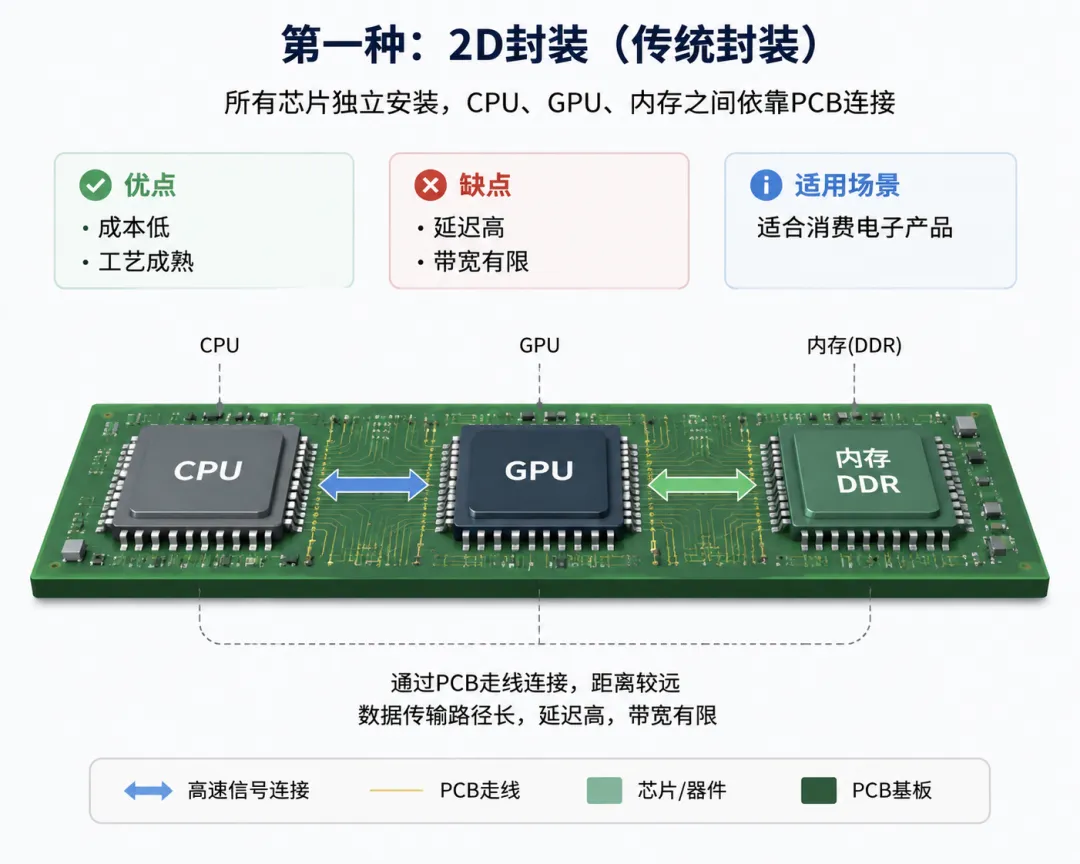

第一种：2D封装（传统封装）
所有芯片独立安装。
CPU、GPU、内存之间依靠PCB连接。
优点：成本低、工艺成熟
缺点：延迟高、带宽有限
适合消费电子产品。

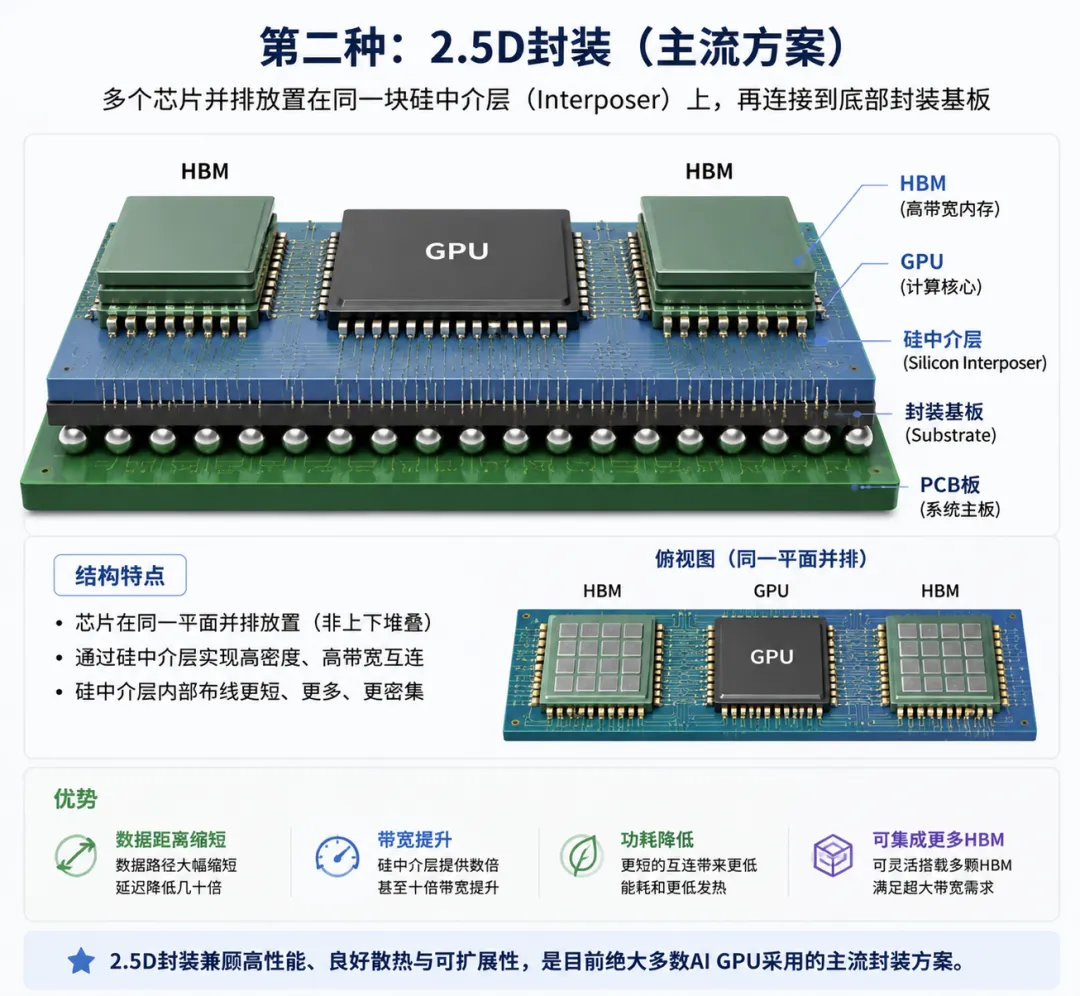

第二种：2.5D封装
这是目前AI芯片最主流方案。
多个芯片放在同一块硅中介层（Interposer）上。
不是上下堆叠，而是在同一个硅底板上并排放置。
因此被称为2.5D封装。
优势：数据距离缩短几十倍、带宽提升数倍、功耗降低、可集成更多HBM
目前绝大多数AI GPU都采用这种方案。

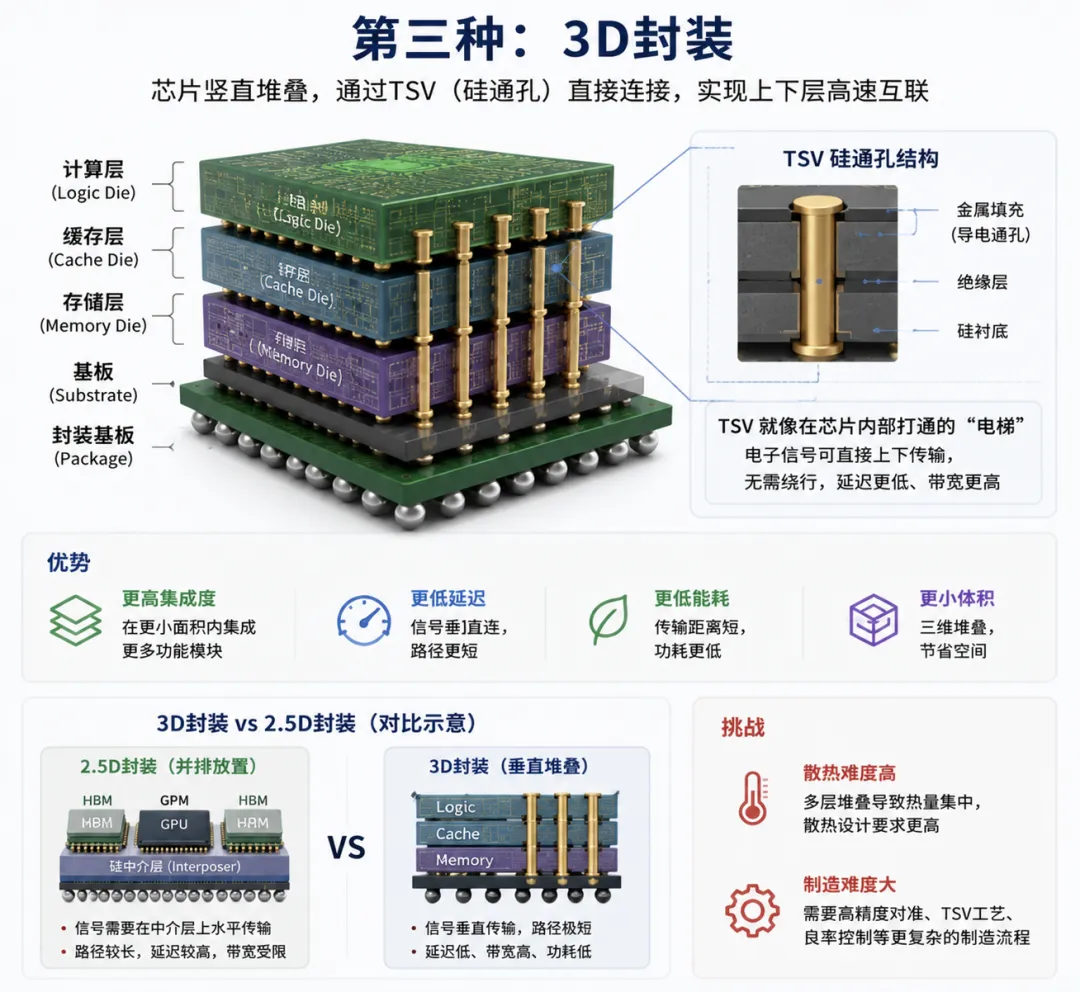

第三种：3D封装
进一步升级，芯片不是横着摆，而是竖着堆。
通过TSV（硅通孔）直接连接。
相当于在芯片内部打了一根根垂直电梯。
电子无需绕路，直接上下传输。
优势：更高集成度、更低延迟、更低能耗、更小体积
未来有望成为高性能计算的重要方向。
但散热和制造难度也更高。

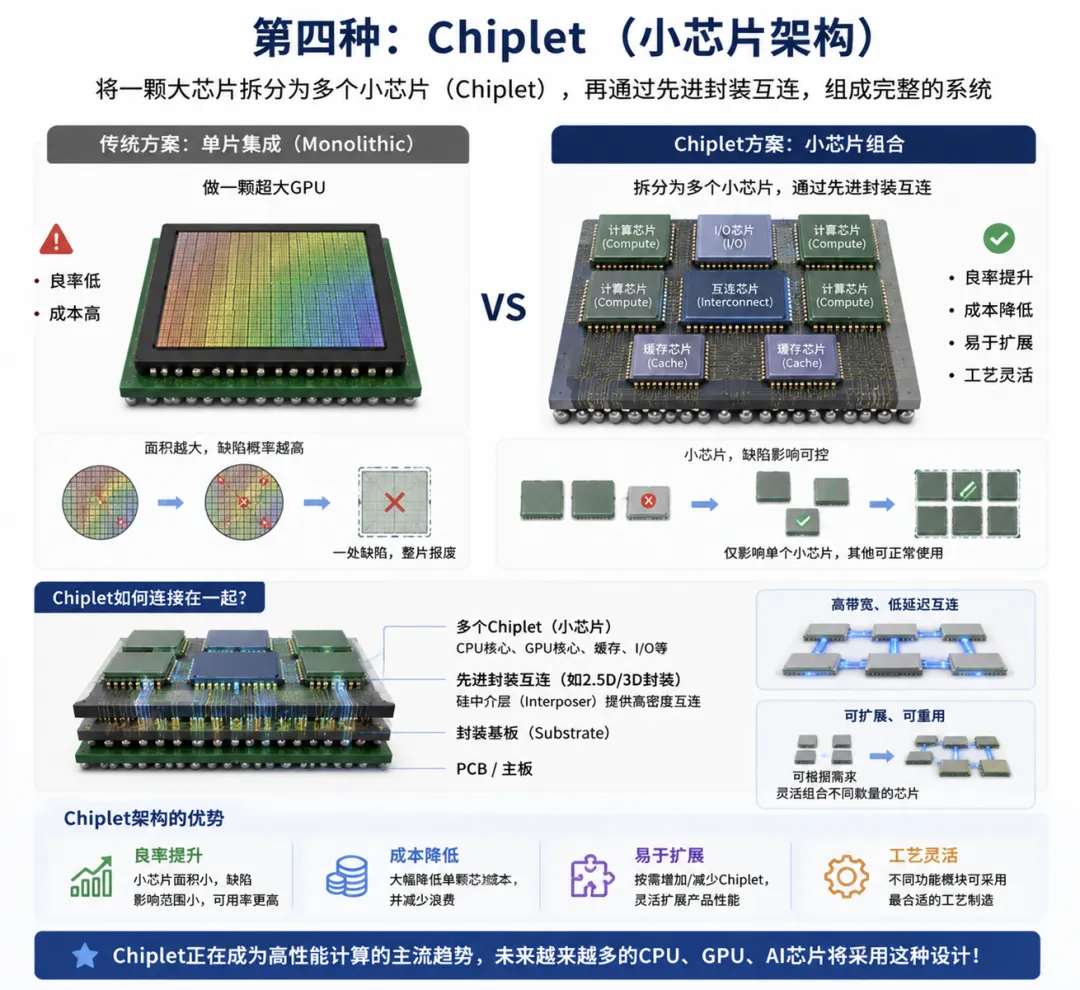

第四种：Chiplet（小芯片架构）
传统做法：做一颗超大GPU，良率低，成本高。
Chiplet方案：拆成多个小芯片，再通过先进封装连接。
优点：良率提升、成本降低、易于扩展、不同工艺组合制造
未来越来越多CPU、GPU都会采用Chiplet设计。

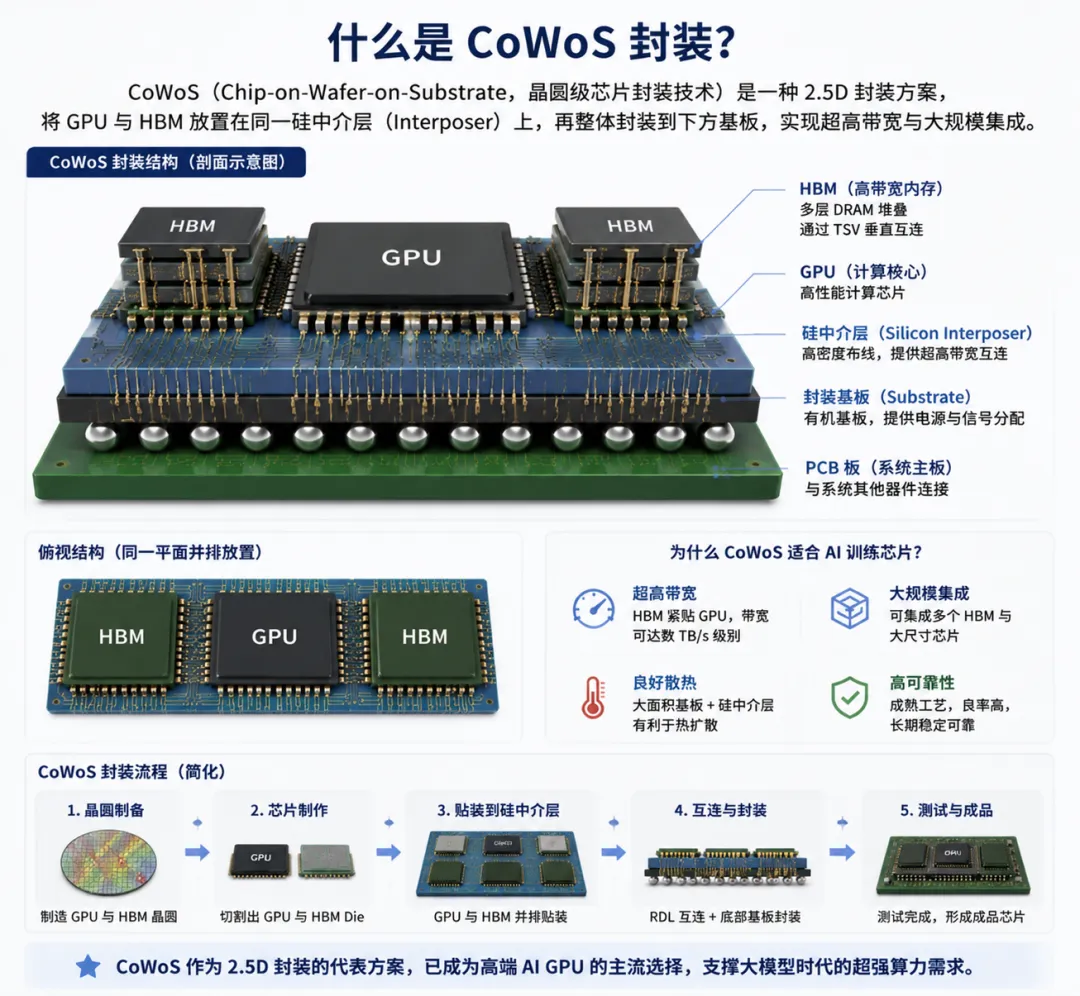

五、什么是CoWoS封装？
说到先进封装，就绕不开CoWoS。
CoWoS（Chip-on-Wafer-on-Substrate）中文一般翻译为晶圆级芯片封装技术，实际上是一种2.5D封装技术。
它由代工企业率先实现产业化，目前已成为高端AI芯片的重要封装方案。
其结构如下：
GPU和HBM共同放置在硅中介层上。
再整体安装到底部封装基板。
这种结构兼顾：超高带宽、大规模集成、良好散热、较高可靠性
因此非常适合AI训练芯片。

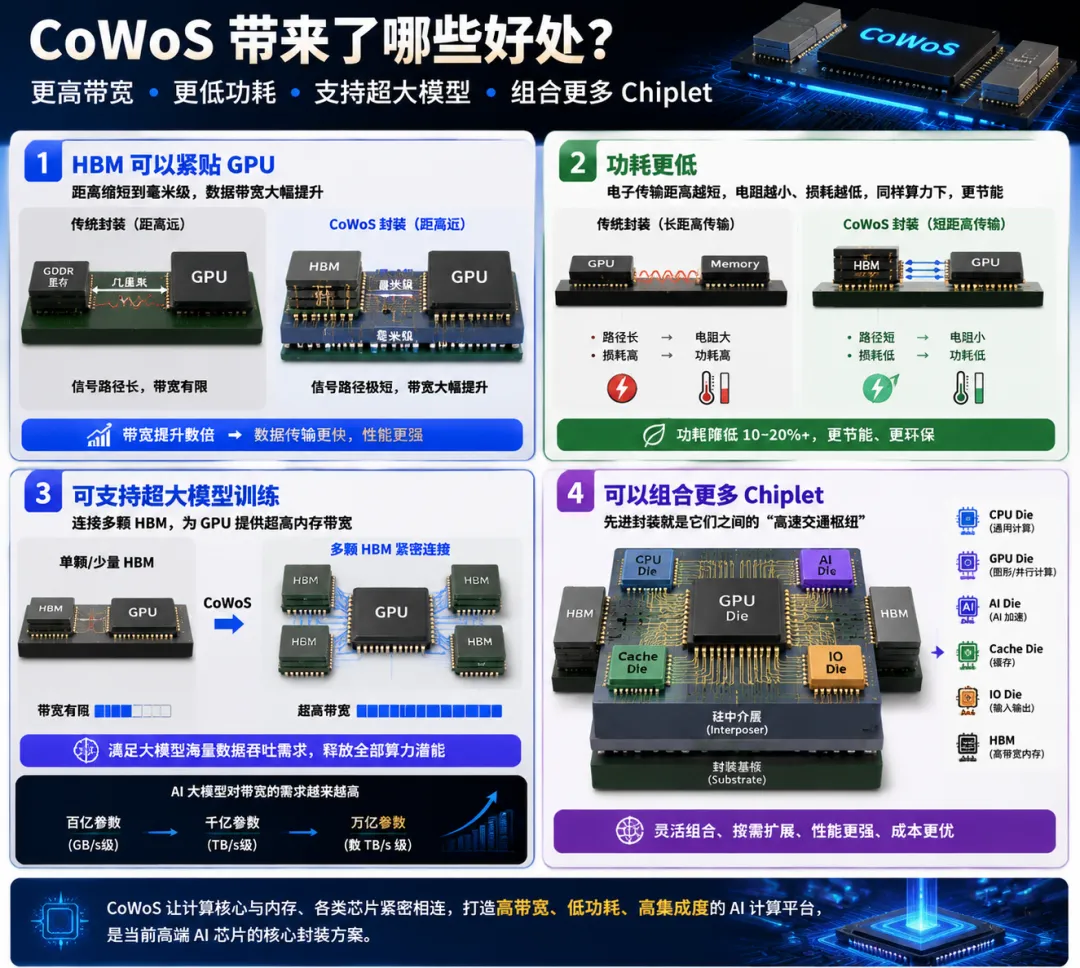

六、CoWoS带来了哪些好处？
① HBM可以紧贴GPU
距离缩短到毫米级，数据带宽大幅提升。
② 功耗更低
电子传输距离越短，电阻越小、损耗越低。同样算力下，更节能。
③ 可支持超大模型训练
如今的大模型参数量越来越大，需要海量数据吞吐。
CoWoS能够连接多颗HBM，为GPU提供超高内存带宽。
没有先进封装，再强的计算核心也难以充分发挥性能。
④ 可以组合更多Chiplet
未来芯片可能由：CPU Die、GPU Die、AI Die、Cache Die、IO Die、HBM共同组成。
先进封装就是它们之间的“高速交通枢纽”。

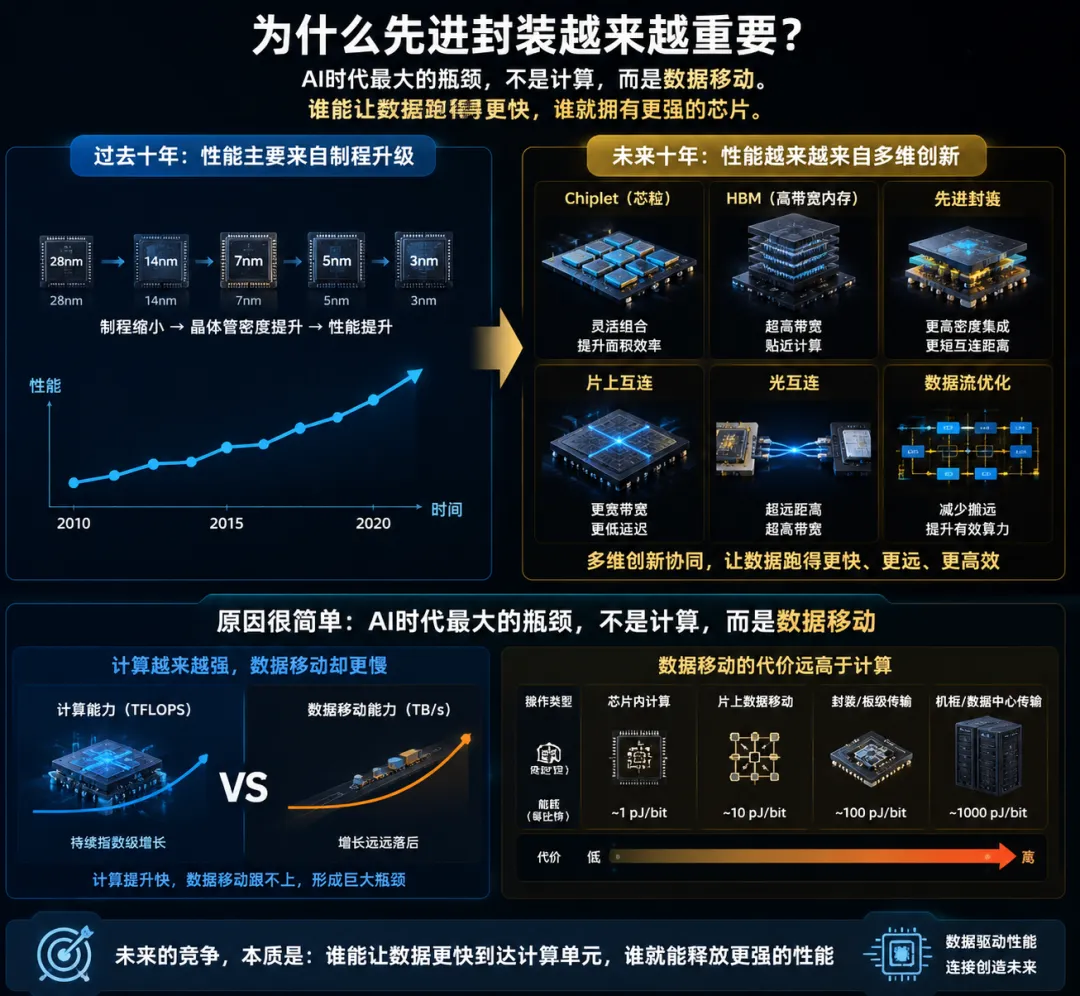

七、为什么先进封装越来越重要？
过去十年，芯片性能主要来自制程升级。
未来十年，性能越来越来自：Chiplet、HBM、先进封装、片上互连、光互连、数据流优化
原因很简单：
AI时代最大的瓶颈，不是计算，而是数据移动。
谁能让数据跑得更快，谁就拥有更强的芯片。
写在最后
进入AI时代后，行业正在从“单芯片时代”迈向“系统级封装时代”。
先进封装不再只是芯片最后一道工序，而成为决定性能、功耗、带宽和成本的核心技术。
未来的高性能芯片，很可能不是一块巨大的硅片，而是由多个不同功能的小芯片，通过先进封装紧密连接，组成一个协同工作的超级系统。
芯片的未来，不只是“做得更小”，更是“连得更近、协同更强”。
