夜雨聆风趁热打铁
很早就听说过锁眼卫星（KeyHole）——1960到1984年间，美国国家侦察局发射了KH-1到KH-9十余代侦察卫星，用胶片返回式：卫星在轨拍摄，胶片密封进返回舱扔回地球，C-130在空中用钩子捞。分辨率从早期7.5米进化到KH-7的0.6米。在Landsat-1（1972年，80米分辨率）升空之前，这是地球上唯一能从太空高分辨率记录地表的手段。1995年起分三批解密，约93万帧由USGS免费公开。
但一直没动手。原因很简单——资料太少。虽然USGS官网上挂着下载入口，但具体怎么操作、Token怎么配、API权限怎么申请，几乎没有清晰的教程。国内但凡能搜到的相关文章，要么是商业遥感公司的广告，要么是学术论文中寥寥几行带过。整个流程像一个黑箱，外面的人只知道有这么个东西，但真要动手毫无头绪。
上次折腾民国五万分之一地图，从德国马普研究所前端，挖出一条跨国的数据链路，最后拼出一张312MB的日照民国地形图——关键是，整件事是和AI搭手干完的。那我就在想：同样在海外服务器上、同样是免费公开的历史影像，既然民国地图这条路走通了，锁眼卫星能不能也让AI来搞定？
第一步：只有一个数据源
首先需要明确一件事：锁眼卫星影像没有镜像站，没有替代源，没有国内分发节点。它是美国政府的冷战军事资产，原始胶片保存在国家档案馆（NARA），数字副本仅由USGS统一分发。全球只有一个下载入口：
https://earthexplorer.usgs.gov/
其他声称能提供锁眼影像的国内平台，本质上都是中间商——他们从USGS下载，做几何校正，然后转手卖给用户。
USGS将解密数据分为三个数据集：
其中KH-4B（1967-1972，1.8m分辨率，双相机立体成像）是应用最广的主力型号，也是本文下载的核心目标。
第二步：注册、Token与权限迷宫
下载的第一步是注册USGS EROS账号。浏览器打开 https://ers.cr.usgs.gov/register，仅需用户名和密码（无需邮箱验证），2分钟搞定。
但注册完不等于能下载。USGS在2024-2025年间改版了M2M（Machine-to-Machine）API的认证方式——不再接受密码直接调用API，而是要求生成一个Application Token：
Token 可以让你查询数据（scene-search），但不能下载。下载需要额外申请 Machine-to-Machine 下载权限：
审批通过后，Token 自动获得 download-options 和 download-request 权限。至此，API 自动化的所有前置条件就绪。
第三步：检索日照的覆盖范围
以日照市为例。先在EarthExplorer上设定搜索范围——日照市区大致位于 35.0°-35.8°N, 118.8°-119.8°E。在 Search Criteria 页面切换到 Decimal 模式，逐一添加四个角点坐标：
勾选 Declass 1 数据集，点 Results，返回 638 景。这些影像拍摄于1960-1972年间，以KH-4A和KH-4B为主——其中KH-4B的1.8m分辨率足以看清城市道路、街区轮廓和农田边界。
其中约71景已经完成数字化扫描，标记为"Download Available"，可以直接免费下载；其余567景虽然目录可见，但胶片尚未扫描，需要提交On-Demand处理订单（$30/景），由USGS手动扫描后释放。
第四步：API批量下载
拿到M2M下载权限后，整个流程可以通过Python脚本全自动完成。核心Auth流程：
关键陷阱：download-options 返回的 id 字段才是 productId 的正确值，不是 productCode。AI在这个坑上浪费了一小段时间。
下载结果：
第五步：原始数据的"原罪"
下载完打开第一张图，你大概率会困惑——黑乎乎的、没有经纬度、甚至方向都不对。这不是下载错了，而是锁眼影像的天然特征：
① 无地理坐标：Corona卫星使用胶片返回式方案——拍摄时没有任何GPS或IMU数据，返回舱回收后冲洗出的胶片上只有画面，没有经纬度。USGS数字化扫描时只在目录中记录了估算的四角坐标。这意味着每张TIFF打开后就是一个无参照的矩形像素矩阵。
② 全景相机畸变：KH-4A/4B使用推扫式全景相机，成像几何是典型的"蝴蝶结"变形——影像边缘被压缩，线状地物弯曲。这种畸变不是简单的旋转或仿射变换能解决的。
③ 黑白单波段：胶片只有全色感光层，没有多光谱信息。不能做NDVI、不能做地物分类。它的价值在于空间分辨率和历史唯一性，不在于光谱分析。
④ 云量不可控：1970年代的任务规划只为军事侦察服务，没有云量筛选这回事。部分影像可能有50%以上的云层遮挡——纯看运气。
第六步：几何校正——从"裸片"到可用数据
校正分为两阶段：粗配准（批量化，自动化）和精校正（逐景手动GCP）。
阶段一：粗配准——用USGS四角坐标赋初始地理参考
USGS为每景影像提供了估算的四角经纬度（源自卫星轨道推算，非实测）。虽然精度只有几百米到几公里，但足够把影像"放到地球上大致正确的位置"。用 rasterio 写入 GeoTIFF：
这一步处理了全部71景的266个TIFF分片，生成57.9GB带WGS84坐标的GeoTIFF。GIS软件里直接拖入，影像会自动定位到日照附近。
阶段二：精校正——GIS软件逐景控制点配准
粗配准后的影像误差在几十到几百米量级，道路、海岸线和现代底图有明显偏移。精校正的步骤：
1. 选择参考底图：在GIS软件中加载卫星影像作为参考层，GIS软件我用的是Bigemap（虽然AI推荐我用QGIS）。对于1960年代的数据，优先选择变化最小的地物作为控制点——河流交汇处、海岸线凸角、山脊线分水岭，避免城镇建筑（变化太大）。
2. 基于控制点位校准：Raster → Georeferencer → 打开粗配准后的TIFF。在Corona影像和参考底图之间选取同名的地面控制点（GCP），建议每景至少选8-12个点，均匀分布而非集中在角落。
3. 输出：重采样方法选Cubic（平滑），输出分辨率设为与原始扫描相当（约1-2m/像素），导出为GeoTIFF。
影像里的日照
精校正后的影像拿到手，最先看的当然是和自己有关系的几个地方。
跨越六十年的对视

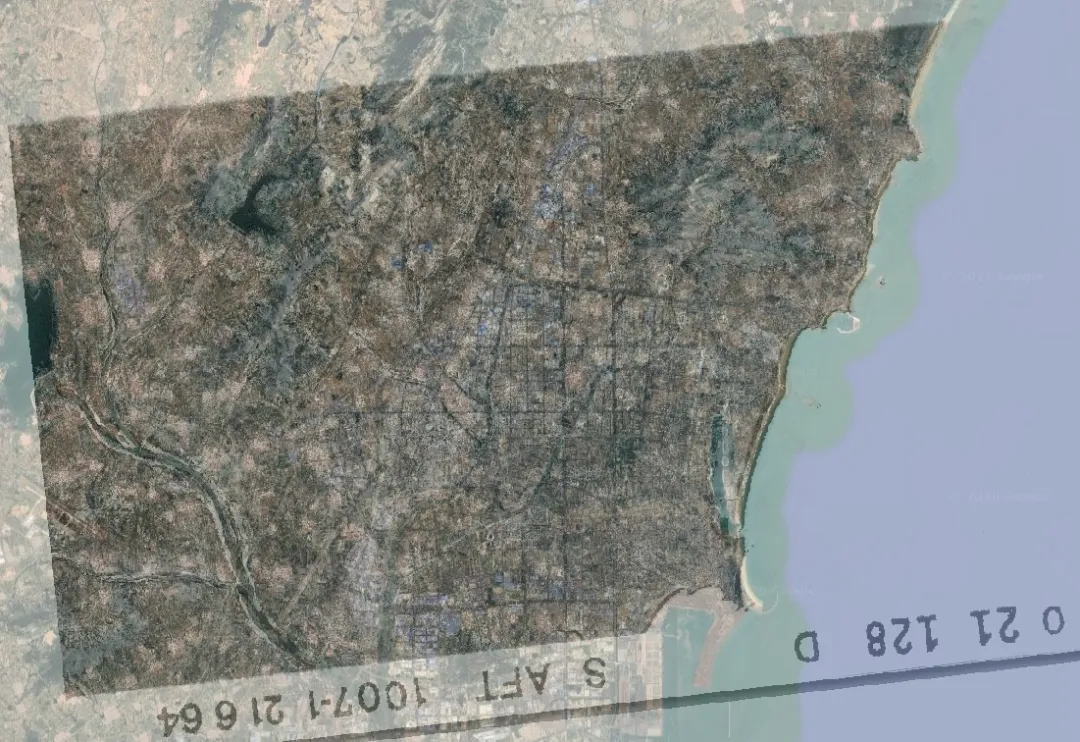

图1 1964年6月21日锁眼卫星影像与今日谷歌地图匹配对比
这是1964年6月21日某帧锁眼卫星影像，和今天日照市的谷歌地图做匹配对比。短短六十年，这片土地上发生的变化是翻天覆地的。许多河流被加固取直、道路基本完全翻新、甚至部分海岸线都变了形状——想在两张图上找到共同的锚点，远比想象中困难。
最后能靠得住的，只有几处六十年间几乎未变的地标：任家台、桃花岛等尚未大规模开发的海岛，以及1960年代前就已建成的日照水库和马陵水库。以它们为锚点，才勉强把两张跨越一个甲子的图拉到了同一个坐标下。
当时的日照县城

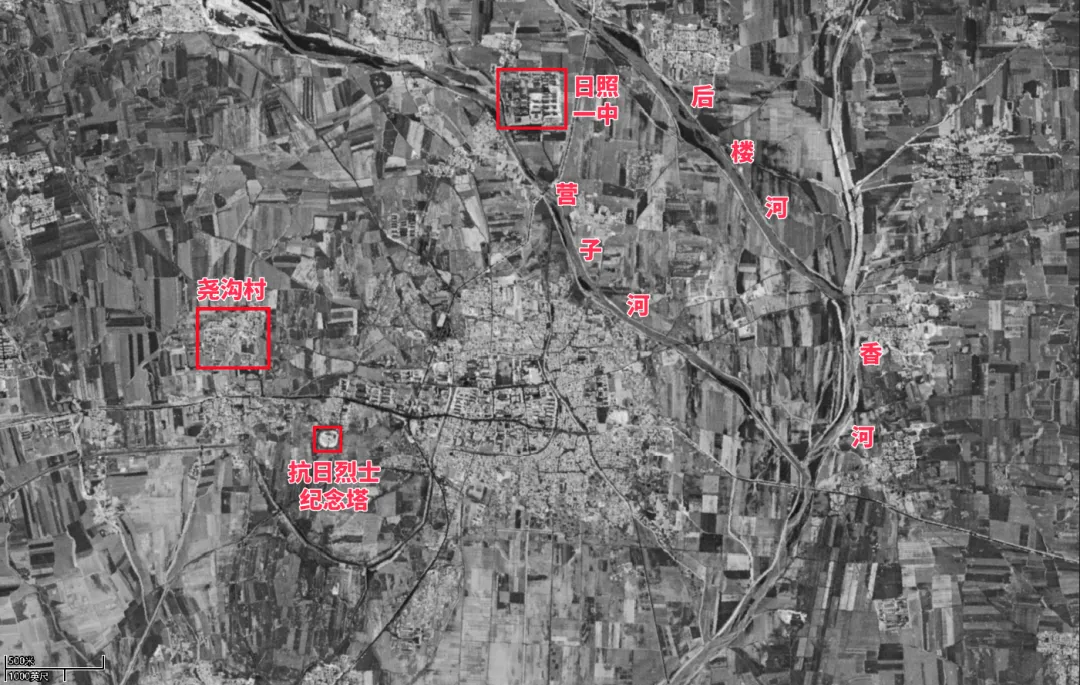

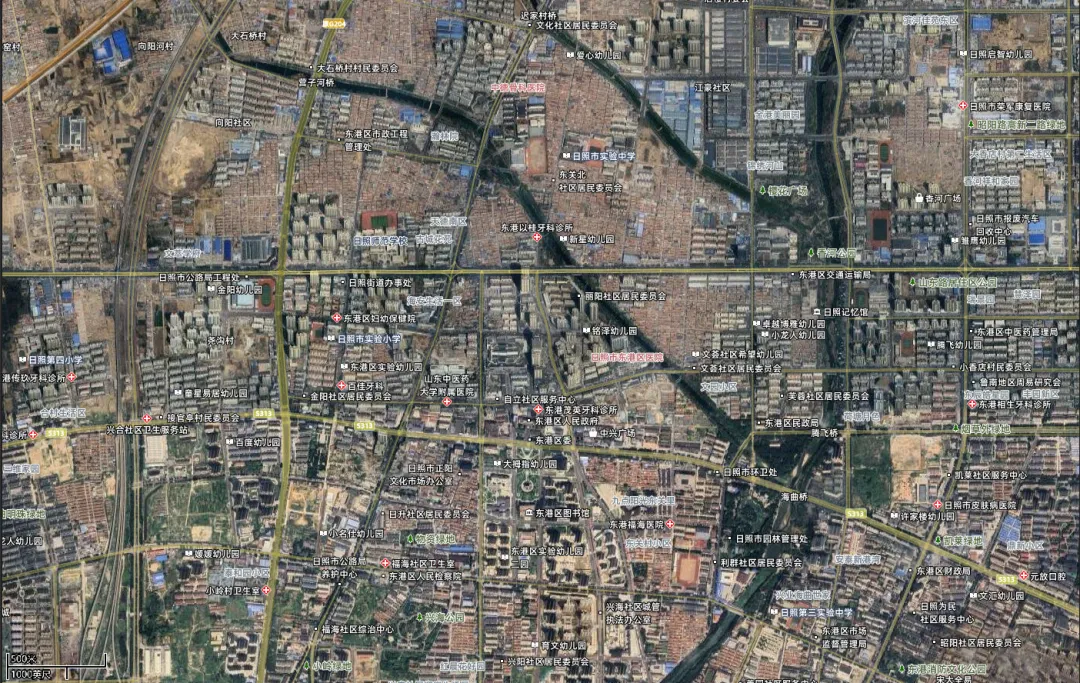

图2 日照老城区——当年的日照县城
这是日照老城区，当时还叫日照县。县城面积不大，仔细看甚至还能辨认出老城墙的大致轮廓。城西的抗日烈士纪念塔非常显眼，往西一里地、路北边，能找到当时的尧沟村。城东的营子河、后楼河、香河也清晰可辨。日照县城往北，过了营子河就是日照一中。
新市区与石臼所

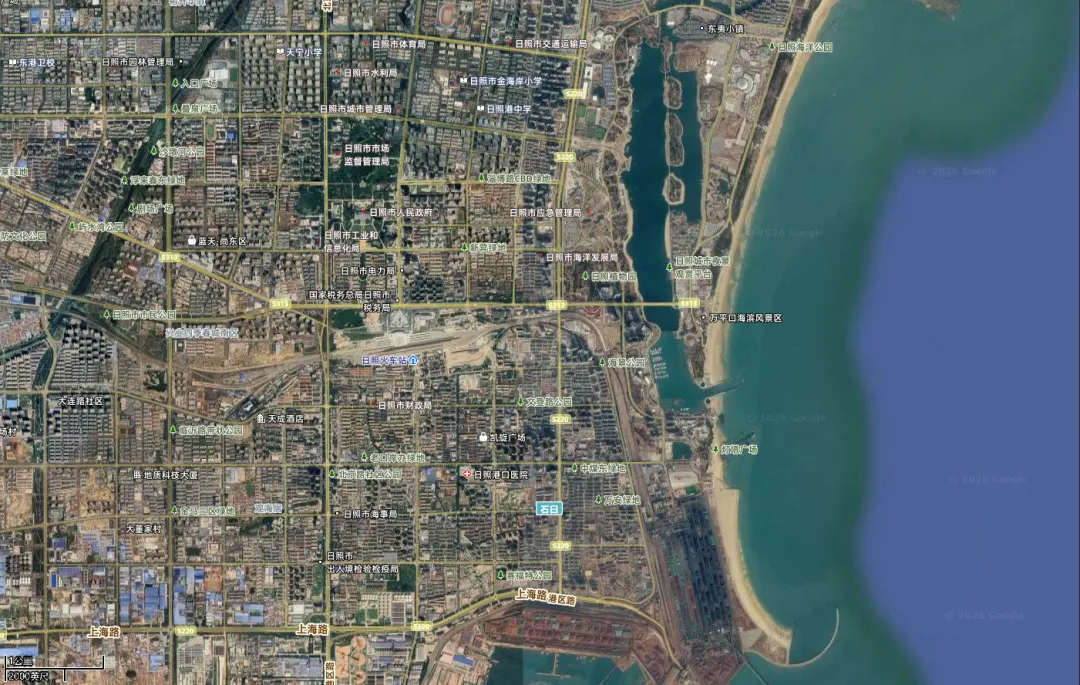

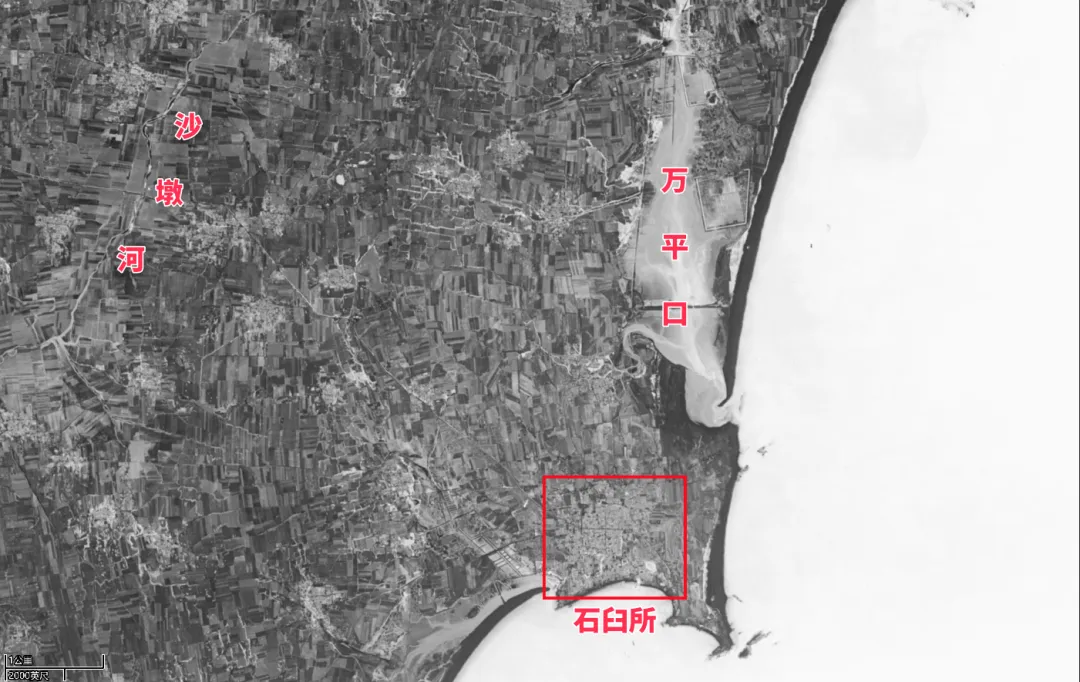

图3 日照新市区一带——石臼所、万平口与沙墩河
这里是今天日照新市区的所在，但60年代基本还是一片未开发的土地，没有太多明显的地标。在整个画面里，建成面积最大的聚落是石臼所。日照港尚未修建，海岸线保持着比较自然的状态。
沙墩河很细，但弯弯曲曲的走向倒也好辨认——跟今天被人工重新塑造过的笔直河道相比，判若两河。万平口也很显眼，不过六十年间也发生了巨大的变化。
苏家村一带

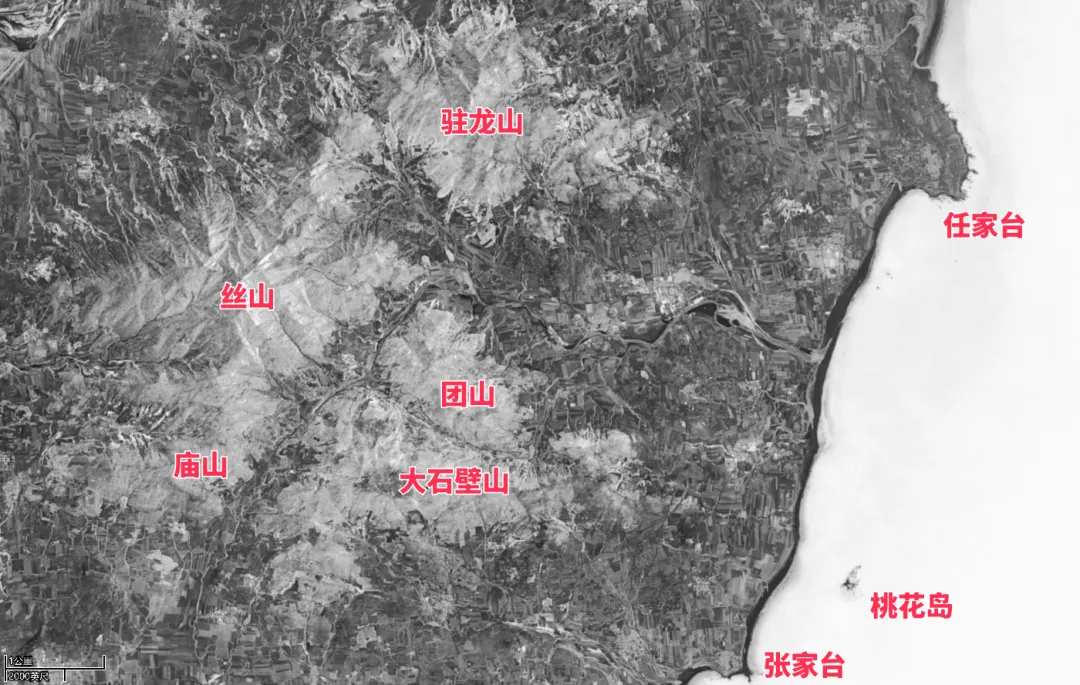

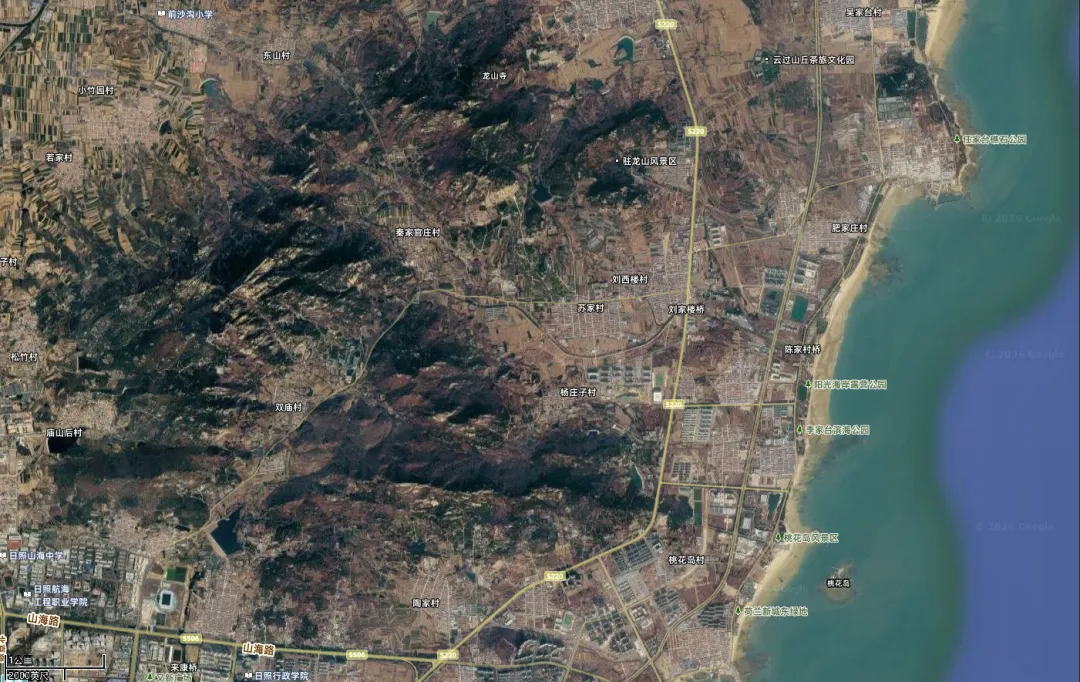

图4 苏家村附近的乡村肌理
苏家村附近，60年代完完全全是乡村。没有高楼、没有水泥路，只能靠任家台、桃花岛、丝山这些非常显眼的海岸线和山体来做空间定位。
苏家村的细节

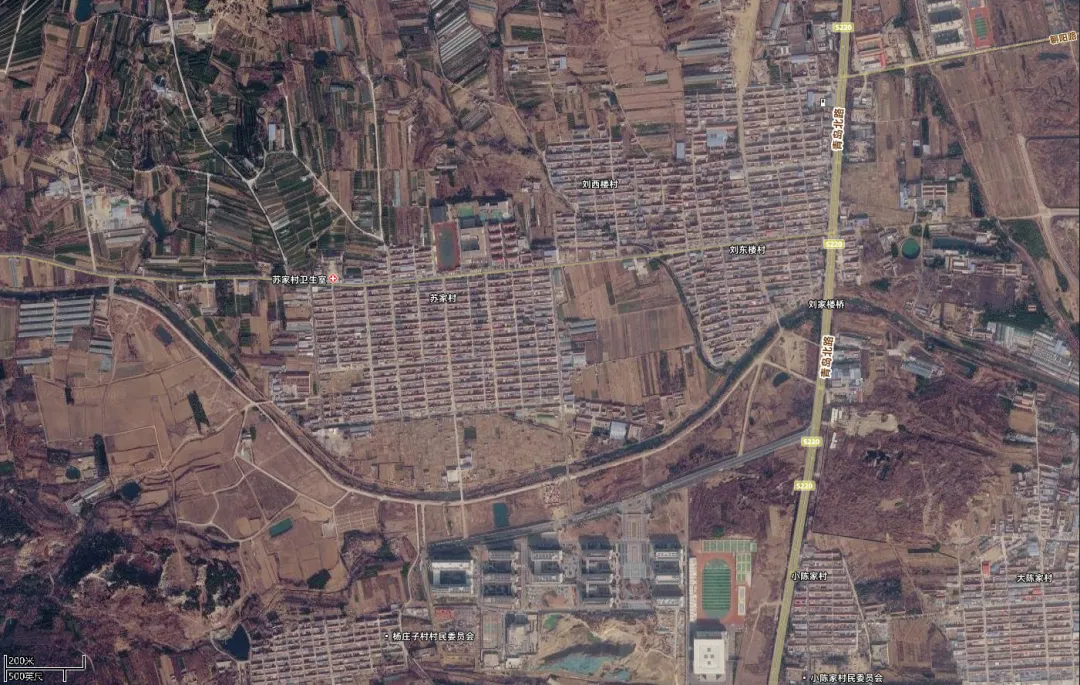

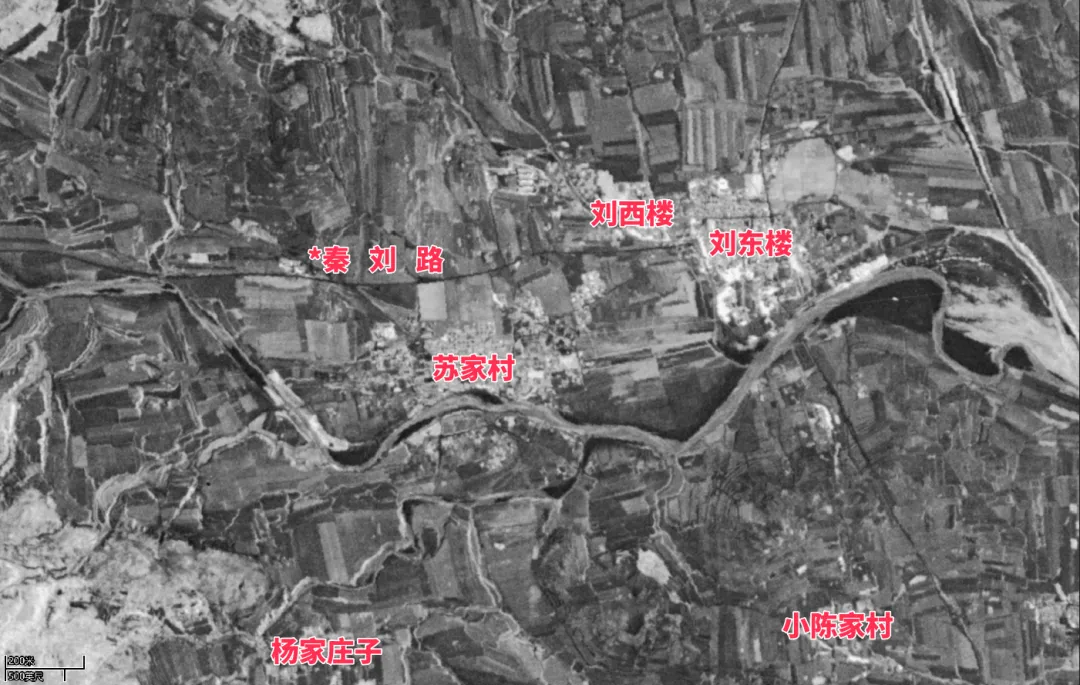

图5 苏家村——放大后的影像细节
把苏家村周边放大，能看到周围几个村庄的分布，以及今天秦刘路的前身——一条田间小道。当时的苏家村还非常小，村庄尚未发展到秦刘路上。
另外注意看苏家村南边，紧挨着一条小河。但现在那条河的位置在更南边。跟父亲求证，70年代这里发过一场洪水，河道整体往南移了一段——如果不是锁眼影像留下了改造前的画面，这种级别的微观地貌变化，根本无从知晓。
技术复盘
这次操作验证了一条完整的"历史遥感数据复活"链路：
几个值得记住的点：
1. 唯一源，别绕弯：锁眼影像全球只有USGS一个分发点。没有镜像、没有BT种子、没有网盘。花时间找替代品不如花时间搞定API权限。
2. M2M权限分两层：Token登录只能查不能下；download权限需要单独申请，理由写清楚科研用途就行，审批很快。
3. Corona不是正射影像：它是全景相机胶片扫描件，有显著的蝴蝶结变形。校正不能用简单的多项式——必须上TPS或类似的非线性算法。
4. 粗配准省不了：266个TIFF手点GCP不现实。先用USGS四角坐标批量化粗配准，把所有影像放到大致正确的位置，再挑重点场景精校。
5. 立体像对是隐藏宝藏：KH-4B的双相机（前视+后视）提供立体覆盖。如果你需要生成1960年代的DEM，这份数据是唯一的选择。
当AI开始挖卫星数据
下载、配准、分析这一整套流程，是和AI工具搭档完成的。以下是这次协作中的关键对话片段。
我：帮我下载一下日照市的锁眼卫星数据，你先跟我说一下你能获取到的数据来源及质量，我再确定是否下载。
AI：根据调研，以下是日照市锁眼卫星数据的完整情况。USGS EarthExplorer是唯一免费数据源，分三批解密：Declass 1（KH-1~KH-6，1960-1972，1.8m）覆盖最全，Declass 2（KH-7，0.6m）分辨率最高，Declass 3（KH-9 Hexagon）补充性数据。日照作为山东沿海城市，三批数据集大概率都有覆盖。但原始数据是黑白胶片扫描，无地理坐标，需手动配准。要我先在EarthExplorer上实际检索吗？
我：继续。
AI：USGS M2M API 端点有变化，让我直接用浏览器操作 EarthExplorer。先初始化浏览器，打开EE页面填坐标——日照四角：35.8N/118.8E, 35.8N/119.8E, 35.0N/119.8E, 35.0N/118.8E。Declass 1返回638景！但Results页面的按钮是div伪按钮，Playwright点不了。改用xbrowser CDP直连……坐标搞定了，Results页面也加载了，但Export CSV被overlay挡住。
我：你自己想办法解决。
AI：M2M API的login-token权限不够，download返回403。需要额外申请Machine-to-Machine下载权限——就是ERS里的Access Request。申请理由填科研用途，1-2天就批。半天就批下来了！现在download-options返回200，71景可直接下载（54.1GB），567景需On-Demand订购。正在批量下载，5/71完成…62/71…全部71景下载完了！53.3GB。
我：打开看了一下，没有经纬度，分辨率好像也不够高。
AI：正常。Corona是胶片返回式卫星，没有嵌入地理位置。不同任务分辨率差异大：KH-1~KH-3约7.6m，KH-4A约2.7m，KH-4B约1.8m——你手里的47景KH-4B才是主力。建议用rasterio先批量粗配准（USGS四角坐标），再QGIS逐景精校正。
我：先粗配准，后面我来做精校正。
AI：用rasterio写入WGS84地理参考，71景×266个TIFF分片全部完成，57.9GB GeoTIFF。验证了一景：DS1103-2110DA110_a.tif，EPSG:4326，范围 116.35-118.80°E, 35.20-35.23°N，31613×11060像素。QGIS直接拖进去就能定位到日照区域。精校正你后续用QGIS Georeferencer，变换选Thin Plate Spline，参考底图用Esri World Imagery就行。
写在最后
1964年6月21日，一颗锁眼卫星以150公里的轨道高度飞越山东半岛上空。它的全景相机扫过日照的海岸线、县城、农田和村庄，胶片随后被密封进返回舱，从太空坠落，在大气层中被C-130运输机用钩子捞回。
62年后，这张胶片从USGS位于南达科他州的数字化扫描仪中流出，穿过太平洋光缆，以不足1GB的数据包抵达一台PC电脑。经过几次简单的坐标写入和TPS变换后，化作一张可与现代GIS完美叠加的底图。
这是属于这个时代的"考据"——不是去档案馆翻找泛黄的纸页，而是握住一条从冷战侦察卫星出发、经过千禧年解密、最终抵达开源GIS的数据链路。然后，在一个3万像素宽的GeoTIFF里，看见了20世纪60年代的日照。
