JPR调研:全球2D CAD软件市场依然强劲!

2D CAD从未离开，只是不再占据头条新闻。2025年，2D CAD市场规模约为54亿美元，并作为一个独立于3D工具之外的层级持续增长，而非处于3D工具之下。

经济层面讲述了一个清晰的故事：顶层保持着最高的利润率，长尾市场依靠共享基础能力（如ODA）生存，而AI则作为一种无声的生产力出现，而非颠覆者。2D CAD和3D CAD大多作为独立的分支运行，这种分裂定义了开发商、ISV和IT团队如何规划下一个十年。

2D CAD通过线条、圆弧、尺寸和注释来表达设计；它交付的是工作所依赖的实际文档——施工图纸、加工详图、专利插图等等。承包商、机械师、检查员和监管人员依赖2D输出工作，因为这些图纸符合现场和车间工作中获批与测量的方式。

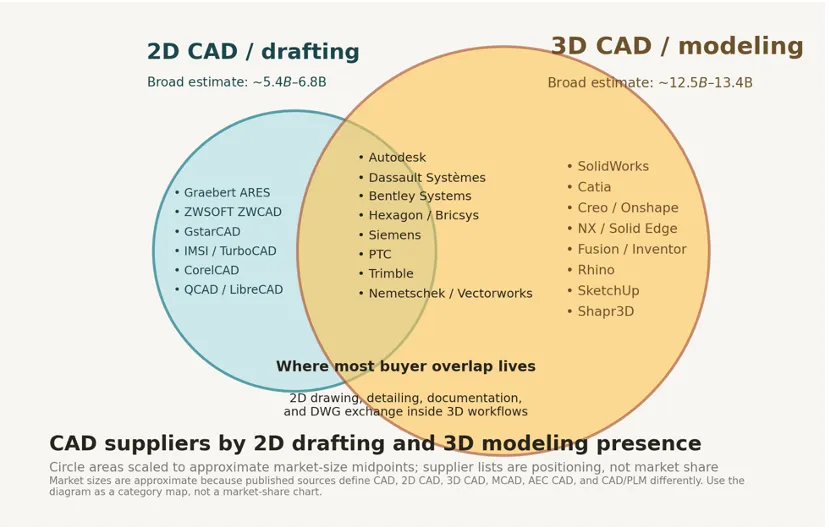

3D CAD处理装配体、系统和建筑模型，但在大多数工作流程中，3D模型仍然在下游生成2D图纸。一些专业场景如AEC，MEP，场布、2D加工车间——不一定非得3D模型。因此，2D CAD仍然是一个活跃的、独立的市场，而不是等待被替换的遗留产物。

价格结构加深了这种分裂。2D CAD的平均售价大约落在每年每节点500到900美元之间，它作为一种广泛普及的商品化绘图工具存在。3D CAD更接近每年每节点2500到4000美元，涉及更繁重的工程和制造工作负载。

Autodesk AutoCAD LT的年费接近500美元。DraftSight专业版起价为每年299美元。全功能的AutoCAD大量用于2D工作流程，年费约为2095到2310美元。达索系统的SolidWorks标准版许可证定价在每年2820美元左右，高级版每年超过4700美元，这是主流机械3D CAD的一个合理锚点。实际平均售价趋近于：2D约700美元，而3D约3200美元。2D仍然拥有更多装机量；3D则在每个装机上得到了更多收入与更多的增量空间。

Autodesk占据最大的2D CAD份额，毛利率超过90%。Bentley以约9.7%的份额位居第二，同样以主要供应商的利润水平运营。大约62%的市场实际上被锁定在直销巨头的第一梯队中——Autodesk、Bentley、Dassault和Siemens。这一群体比长尾市场的预算导向和分销商导向的供应商创造了更高的每份额利润率，后者存活在35-50%的毛利率附近。技术支持和本地化的成本在各开发商间相似；大型开发商将这些成本分摊到更大的收入基础上。小型开发商则在更薄的收入流中承担这些义务。

一个在低利润长尾市场中争夺份额的挑战者，在应对转换成本或企业惯性之前，就已经面临疲软的经济状况。一个重要的参与者悄然支撑着大部分长尾市场：Open Design Alliance。它成立于1998年，名为OpenDWG联盟，现在作为一个非营利联盟运营，拥有超过1,200家成员公司。ODA开发和维护SDK，无需直接许可即可读取、写入和编辑Autodesk专有的dwg格式。BricsCAD构建在ODA Drawings SDK之上。IntelliCAD（ActCAD、progeCAD、CADian的引擎，历史上也包括TurboCAD）也追溯到ODA的工作。Autodesk在经历了早期关于DWG的法律斗争后，最终于2020年加入了该联盟。ODA以分层、免版税的条款许可工具，而不是从软件收入中抽成，因此它从未出现在市场份额或利润表中。它的存在使得DWG兼容性对小型开发商变得可行，否则这些开发商在发布产品之前就会耗尽开发预算。如果没有ODA，2D CAD的大部分长尾市场将无法规模化存在。

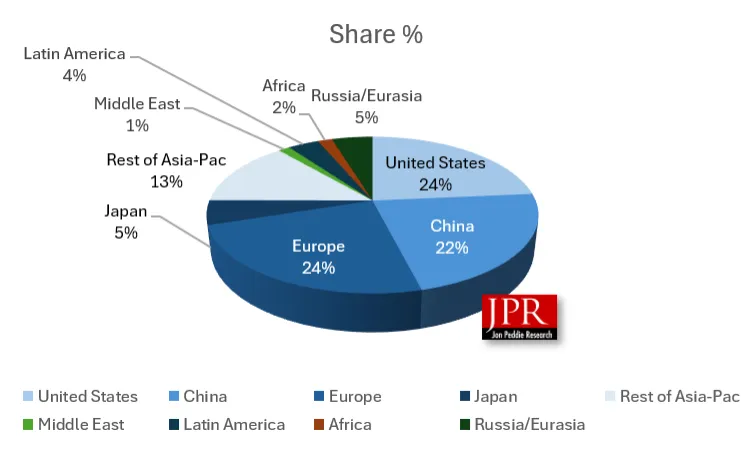

欧洲、美国和中国各自贡献了54亿美元2D市场的大约1/5到1/4。中国以低得多的ASP拥有远多于此的装机基数，达到了与美国相当的收入。美国和欧洲从较小的装机基数获得相当高的收入总额。中国单独拥有约37%的装机基数和22%的收入，每装机收入接近430美元。美国每装机约为1900美元。欧洲在将所有28个国家合计后，收入略超美国。

CAD强度捕捉到了工业结构与CAD支出之间的这种联系。德国和日本得分最高，分别为1.8和1.7，基于厚重的汽车、机械、电子、机器人和造船业。中国作为最大的制造基地紧随其后，为1.65。美国落在1.1附近，因为服务业和金融业在其GDP中占很大比重。卢森堡尽管收入高，但降至0.4，这归因于其侧重金融的特征和有限的工业CAD使用。原始GDP与CAD强度之间的相关性接近0.24，这证实了CAD需求追踪的是工业组合，而非收入水平。

AI现在正通过特定的功能领域进入2D CAD世界。Autodesk将机器学习引入AutoCAD，推出了Markup Assist和Markup Import，用于将手写或数字批注转换为编辑；Smart Blocks用于从块库中建议替换对象；以及根据绘图标准和观察到的命令模式调整的自动尺寸标注。DraftAid自动化了从3D到2D的交接，从SolidWorks或Inventor模型生成加工图纸。CADGPT作为一个CAD感知的AI Copilot，生成AutoLISP或Python脚本以处理重复性任务。BricsCAD将标准3D几何体映射为BIM元素。旧图纸数字化工具将扫描的蓝图和旧PDF转换为结构化的矢量图纸，供团队编辑和参考。

开发商宣传的数据如AI达到94%的准确率或每天节省的小时数，但其中大多数来自营销或自媒体行业博客，需要谨慎对待。

2D CAD仍然是许多由ODA支持的工作流程，从未离开的绘图与文档层，并在熟悉的工具内部通过AI得到增强，而非取代。2D CAD拥有庞大且粘性的装机量，顶层集中了强劲的利润率，长尾市场由共享基础能力（如ODA）支撑，而AI作为工作流加速而非替代品出现。

真正的张力在于利润结构和市场准入之间，而非2D与3D之间。Autodesk和Bentley通过90%级别的利润率复合优势；而长尾市场在与同样的支持和本地化负担抗争时，面临更薄弱的经济状况，ODA悄然维持着那条长尾的生存。

2D CAD内部的AI暗示了一个拐点，但并不是突然的转折。当前的AI浪潮将繁琐的批注、尺寸标注和数字化工作拉入自动化流程，同时人类判断仍掌握主导权。如果像DraftAid和CADGPT这样的工具在规模上实现了经Review的生产力提升，这一结果将标志着一个真正的拐点：即AI开始对装机数量与升级时机产生影响，而不仅仅是减轻工作流负担。
