2080亿晶体管、288GB内存：一颗AI芯片，快被塞成“主板”了

芯片越先进，反而越拆越碎、越拼越大。最激烈的战场，正从晶体管一路烧到封装。

全文约 1500 字 ·  预计阅读 3-4 分钟

AI芯片行业，正在出现一个很反常识的画面。

制造芯片的晶体管越来越小，但装下这些芯片的封装，却越来越大。

芯片越先进，内部反而越不像“一整块芯片”，而像一堆GPU、内存和小芯片拼出来的迷你主板。

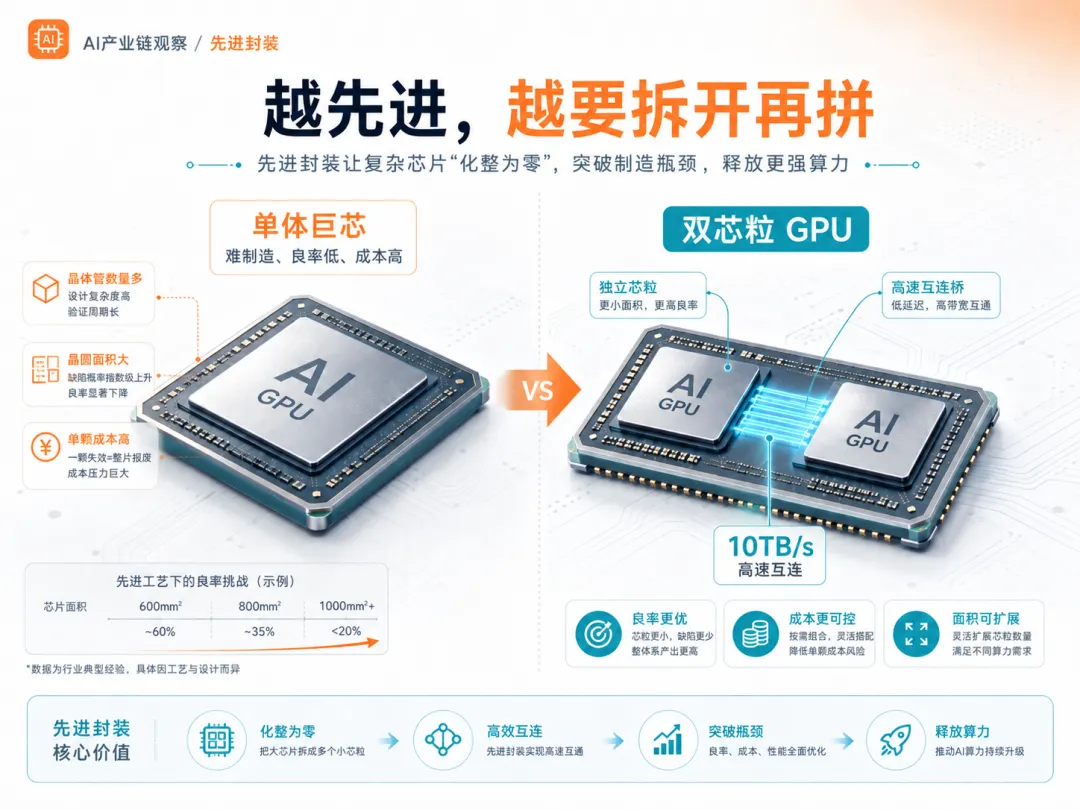

AI芯片最荒诞的地方是：越先进，越要“拆开再拼”。

英伟达Blackwell GPU拥有2080亿个晶体管，却不是一整块巨型硅片。

它由两块接近光刻尺寸上限的芯片组成，中间再用每秒10TB的高速连接，把两块芯片“焊”成一个GPU。

原因并不神秘：芯片越大，制造越难。任何一个微小缺陷，都可能让整块昂贵芯片报废。

这就是AI芯片的第一个反差：为了继续变大，它必须先把自己拆小。

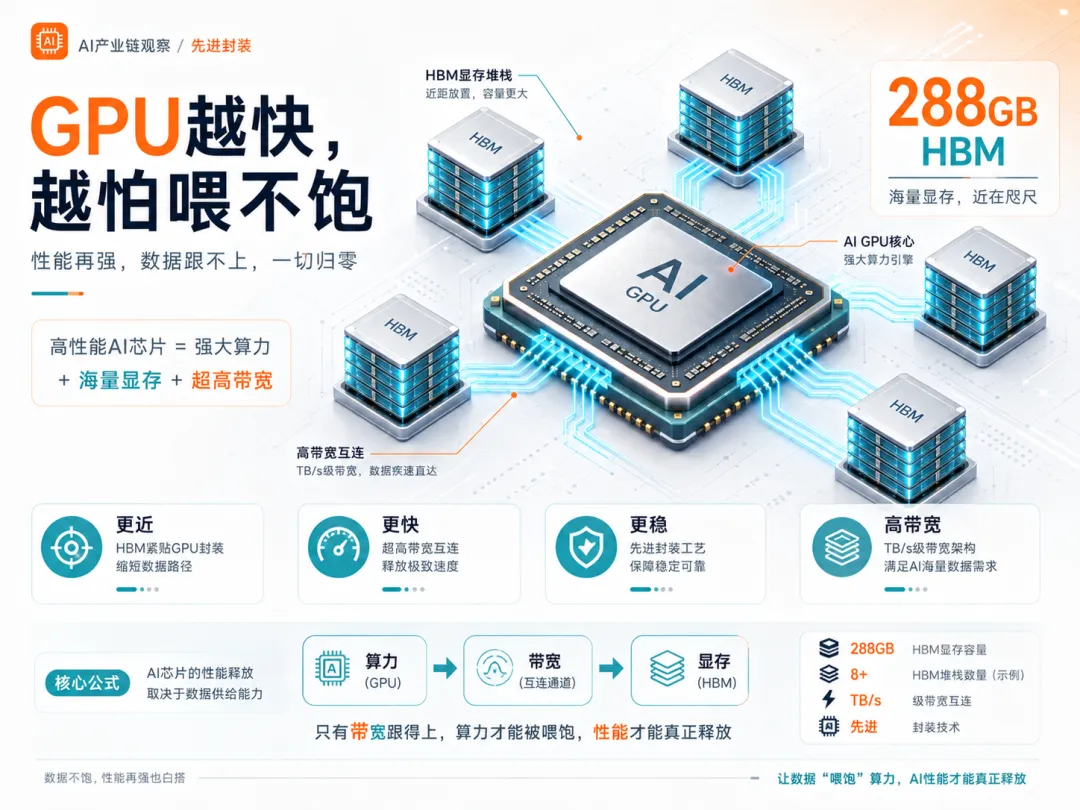

GPU负责计算，但AI模型需要的数据，必须先从内存送过来。

当GPU速度不够快时，问题是“算不动”；当GPU越来越快，问题却变成“喂不饱”。

机器已经开到极限，仓库的货却还在路上，再贵的GPU也只能停下来等。

于是，HBM高带宽内存被一组组搬到GPU旁边。Blackwell Ultra一颗GPU的HBM3E容量最高达到288GB。

数据近了，速度快了，但GPU旁边要摆的东西也更多了。内存、供电、散热和线路一起膨胀，封装自然越撑越大。

过去，封装最主要的任务，是保护芯片、接出引脚。

今天的AI封装却要同时装下多颗计算芯片、数百GB的HBM、高速互连、供电网络和散热结构。

GPU像工厂，HBM像仓库，小芯片像不同车间，高速互连像城市道路。

任何一条路堵住，GPU都可能等数据；任何一个连接出错，昂贵的整套封装都可能失去价值。

先进封装不再是给芯片“套壳”，而是在替芯片修一座城市。

这也解释了为什么，封装厂正在从产业链的幕后配角，走到性能和成本的正中央。

AI芯片内部越拼越复杂，承载GPU、HBM和Chiplet的面积就越大。

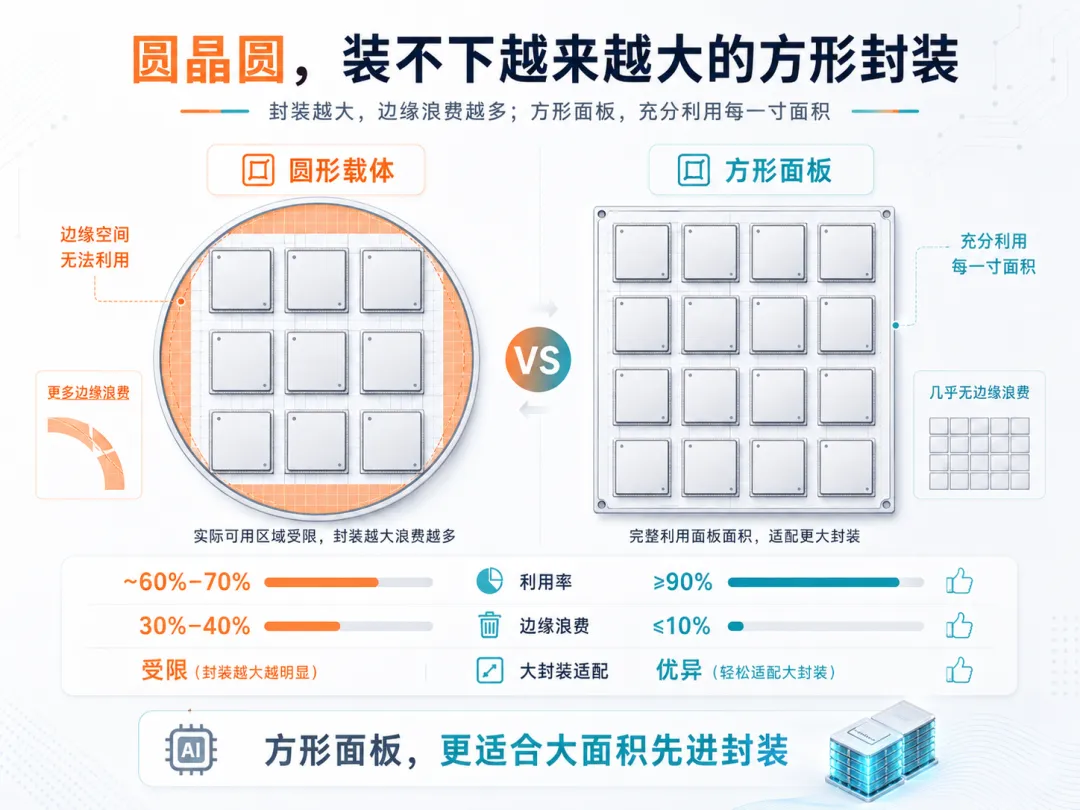

问题随之而来：这些越来越大的方形封装，过去常常要排列在圆形晶圆载体上生产。

封装小时，圆盘边缘浪费不明显；封装越大，边缘越容易剩下一圈放不下完整产品的空白。

因此，日月光开始建设310毫米×310毫米的方形面板级封装产线。方形并不是审美选择，而是AI大封装逼出来的一笔成本账。

当一颗GPU越来越像一套计算系统，价值就不会只留在计算芯片本身。

HBM要更快，芯片互连要更密，封装面积要更大，材料要控制翘曲，检测设备还要从一大片面板里找出微小缺陷。

这并不意味着所有封装企业都会突然受益。面积越大，良率越难控制；产品越贵，任何一个缺陷造成的损失也越惊人。

真正有价值的，不是谁能把板做得最大，而是谁能在不断变大的封装里，仍然把精度、良率和成本同时守住。

过去的芯片竞争，核心问题是：谁能把晶体管做得更小。

现在还要再问一句：谁能把更多GPU、HBM和小芯片拼在一起，又不让它们堵车、过热或者报废？

晶体管决定芯片能跑多快，封装开始决定它到底能不能跑起来。

当“一颗芯片”越来越像一整套系统，半导体行业沿用几十年的制造规则，也只能跟着重写。

资料来源

• NVIDIA Blackwell Architecture：2080亿个晶体管、双芯粒与10TB/s芯片间互连。

• NVIDIA Blackwell Ultra：单GPU最高288GB HBM3E。

• 日月光310毫米面板级封装资料：310×310毫米面板及先进重布线能力。

注：本文仅作技术科普与产业趋势研究，不构成投资建议。产品参数与产线计划以企业正式公告及实际进展为准。
