Solid Edge 就是西门子出的三维建模软件，机械专业用得比较多，可以画零件、拼装配体，还能直接生成工程图纸。它有个比较特别的同步建模功能，不用死守草图历史，画完的模型可以直接拖拽修改形状，不用退回重新编辑草图。大学机械课设做减速器、机构模型，还有刚参加工作做简单零部件设计，我都会用它，改模型的时候会比别的软件灵活一些。

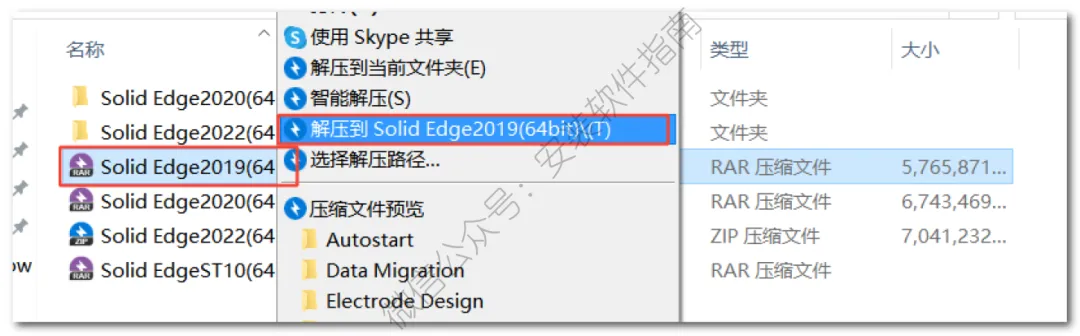

1.将Solid Edge2019安装进行解压

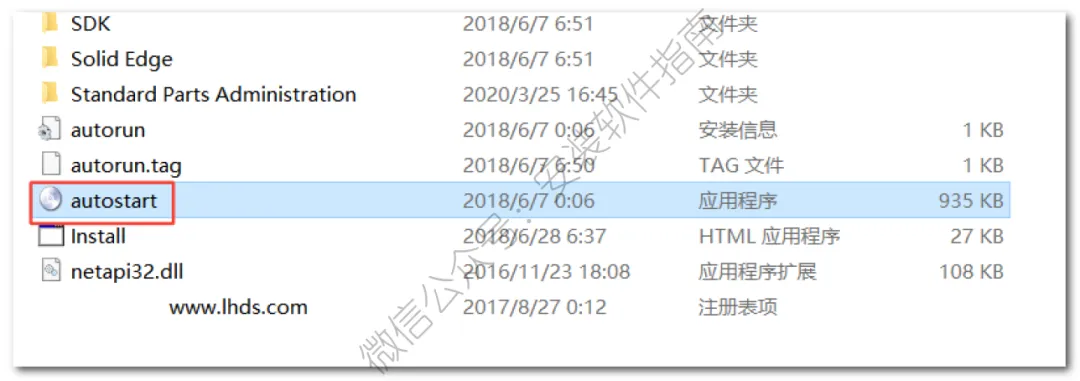

2.双击如下图程序

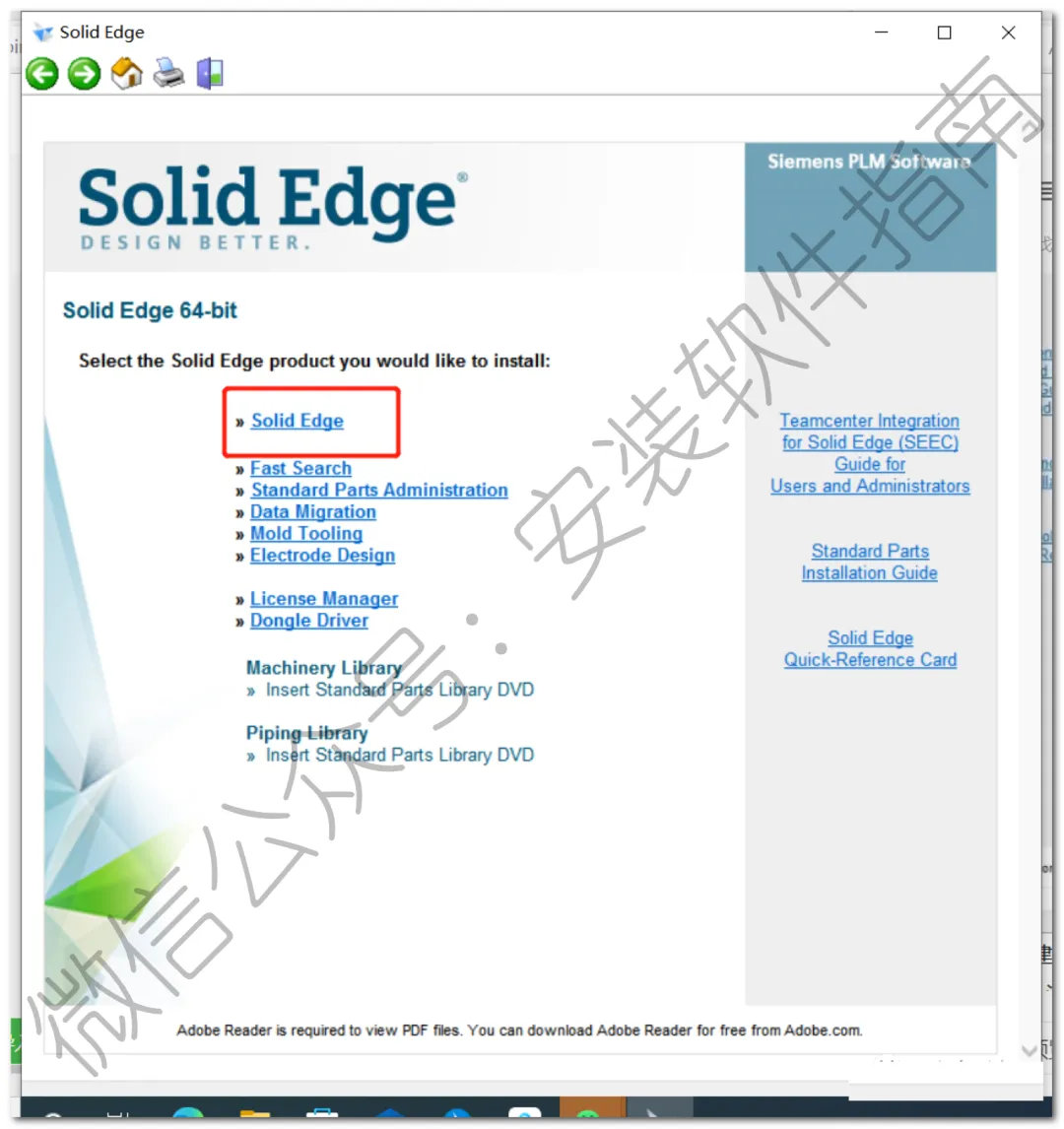

3.点击【Solid Edge】

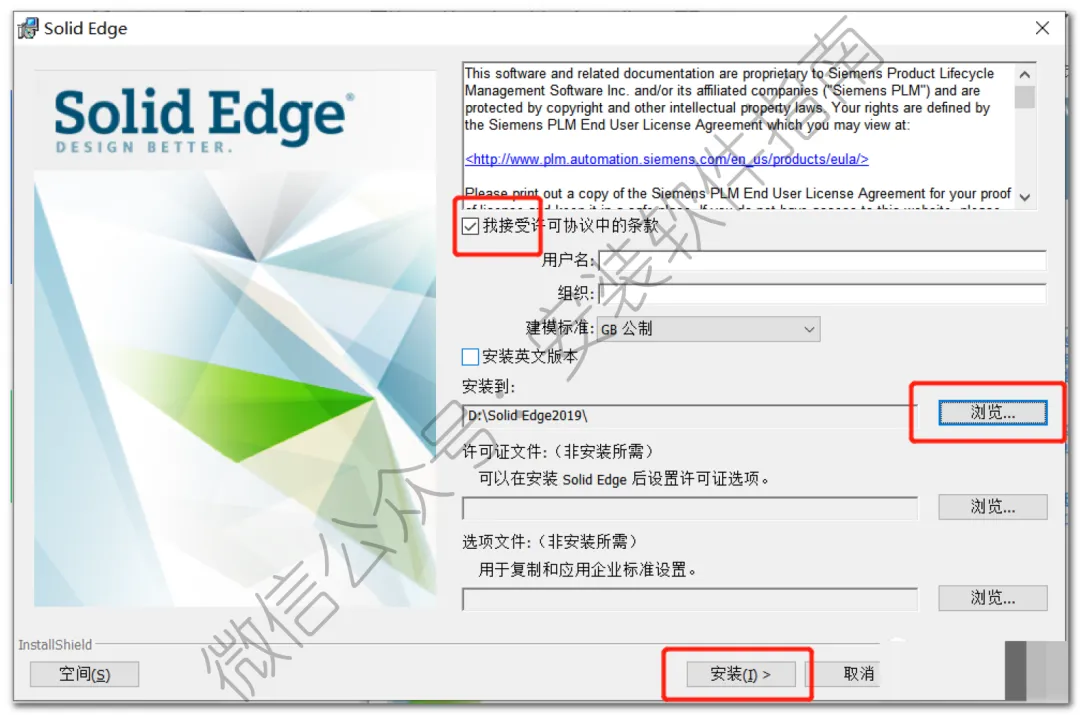

4.勾选我接受，然后点浏览选择安装位置，然后点安装

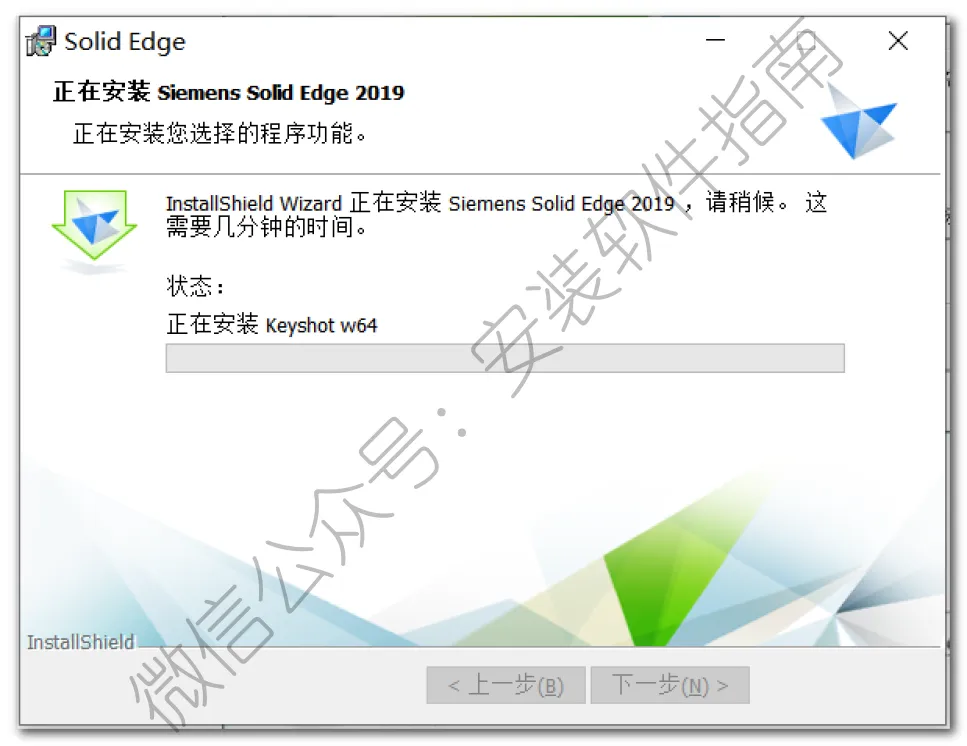

5.安装中，请等待

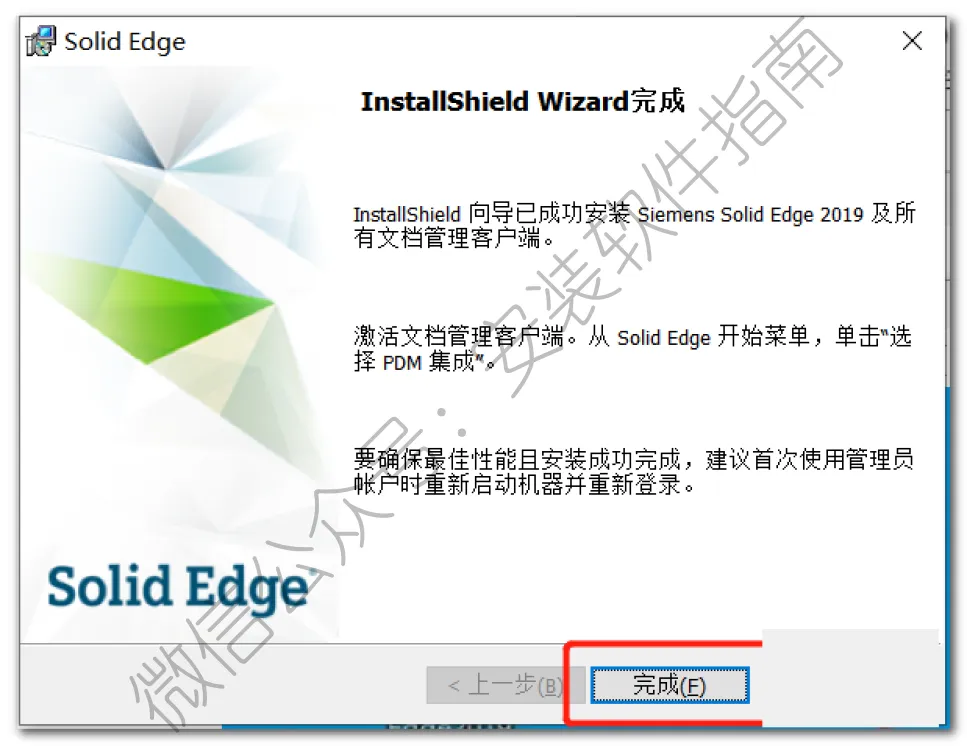

6.安装成功，点完成

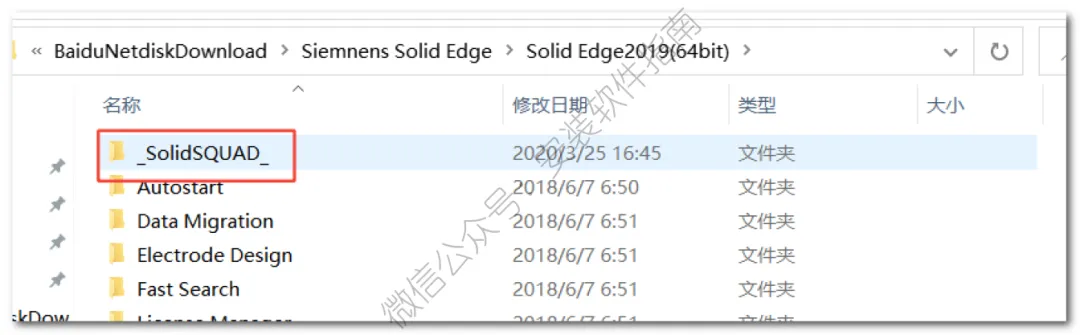

7.打开安装包解压后的【Solid Edge2019(64bit)】文件中的【SolidSQAD】文件夹。

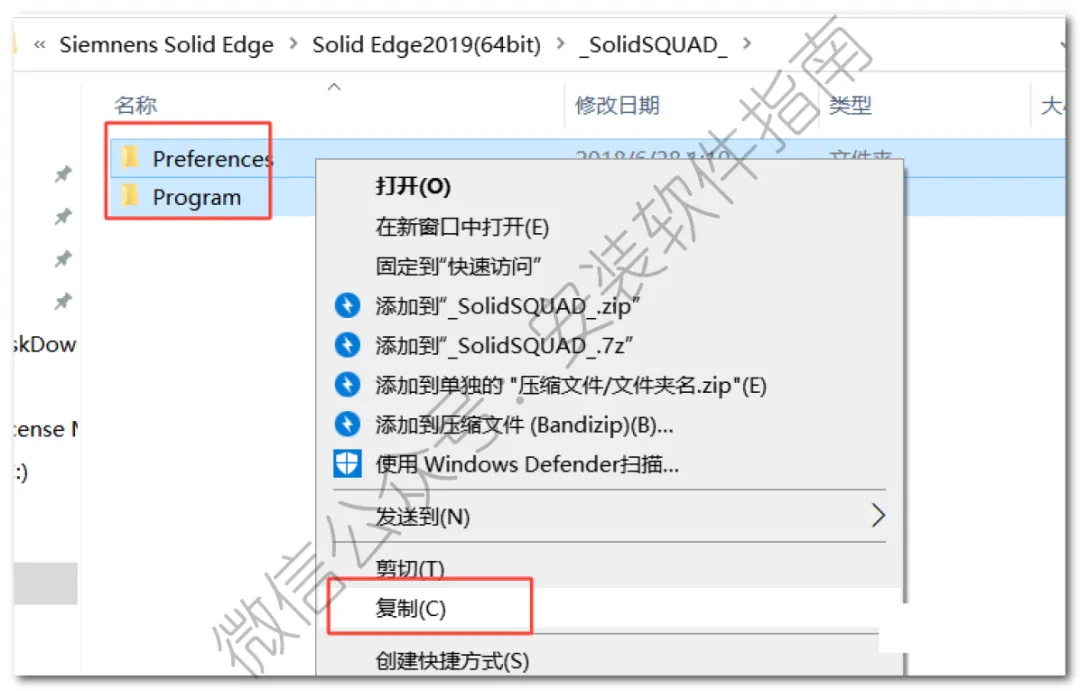

8.复制里面所有的文件夹

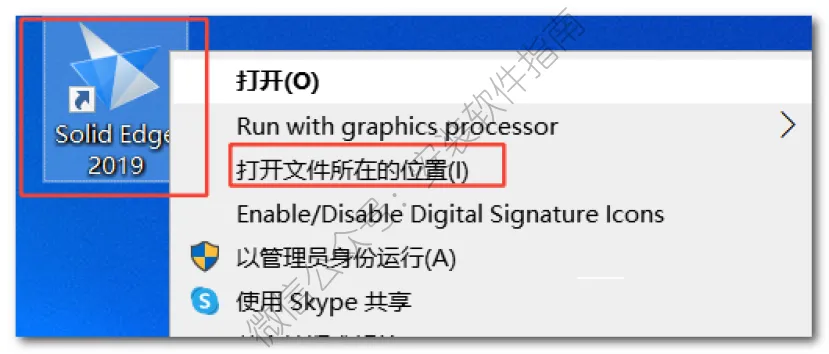

9.在桌面找到此软件，然后打开文件所在位置

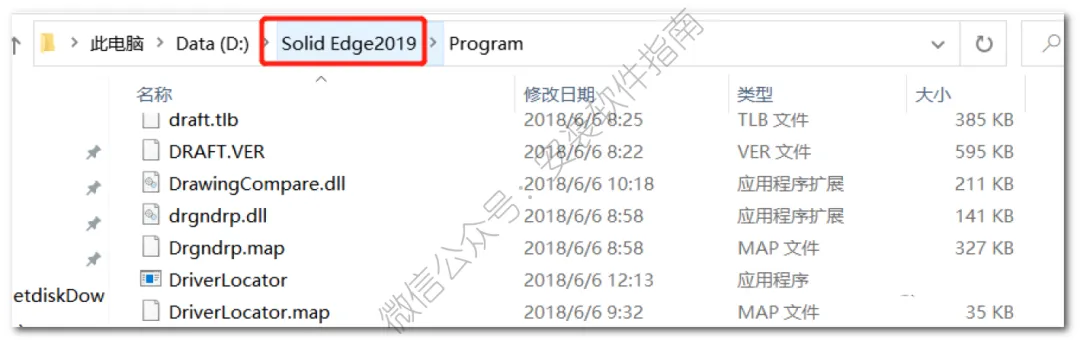

10.点击【Solid Edge 2019】

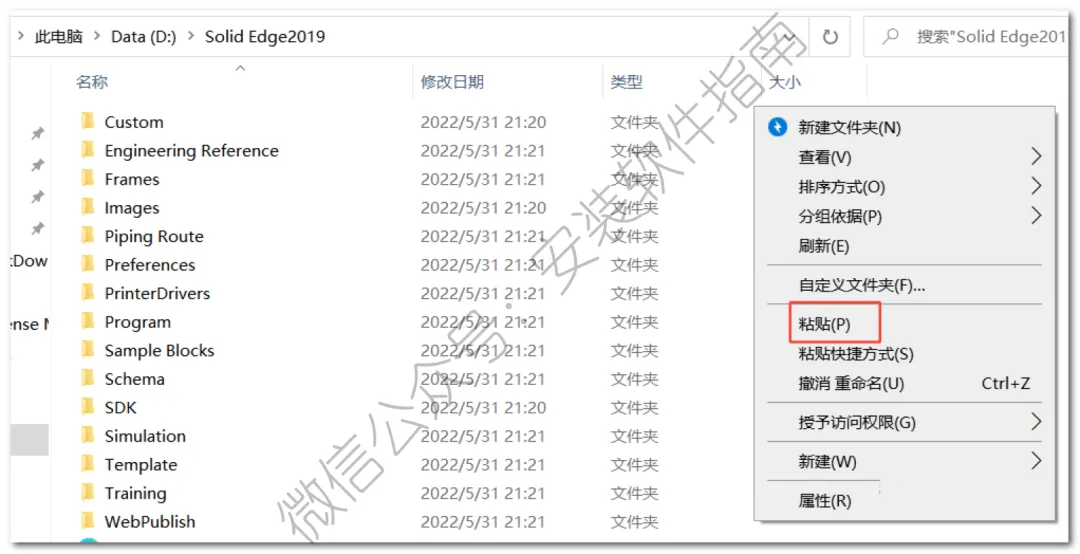

11.将刚刚复制的文件粘贴进去

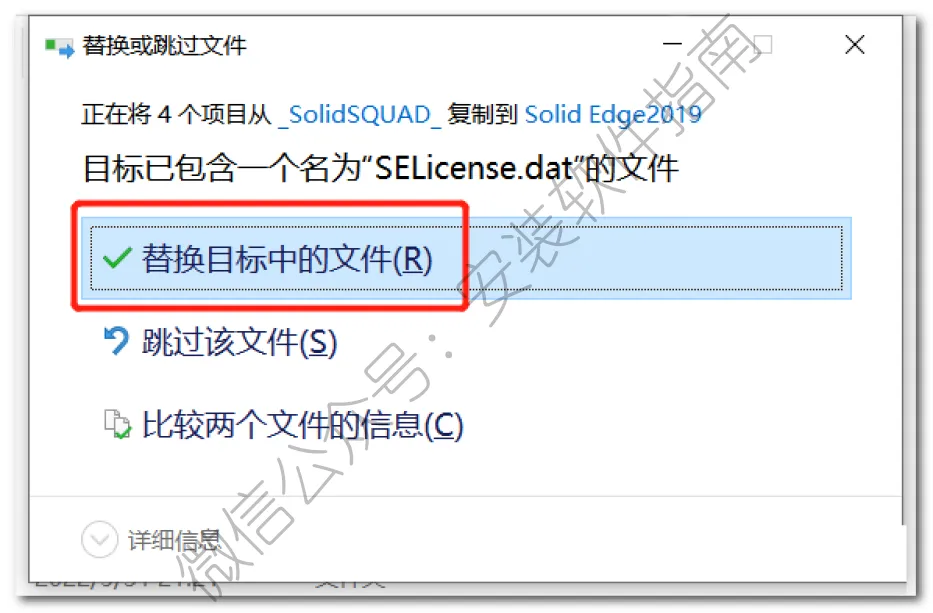

12.点替换

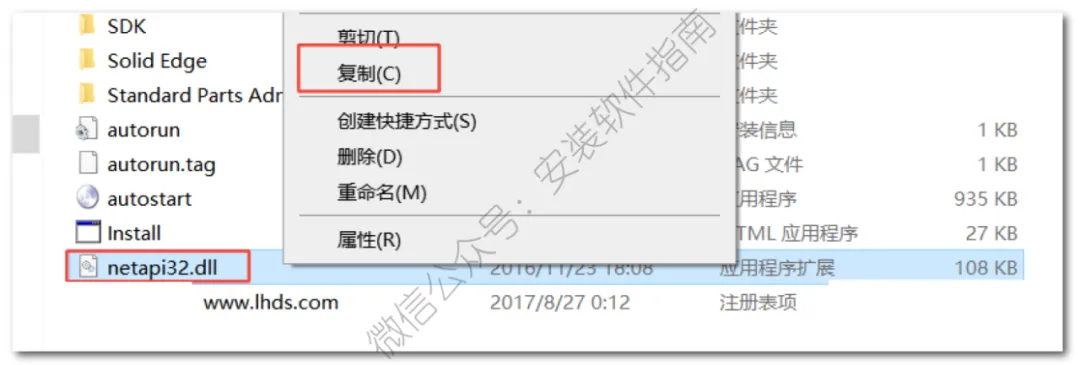

13.返回刚开始解压出来的安装包，复制如下图程序

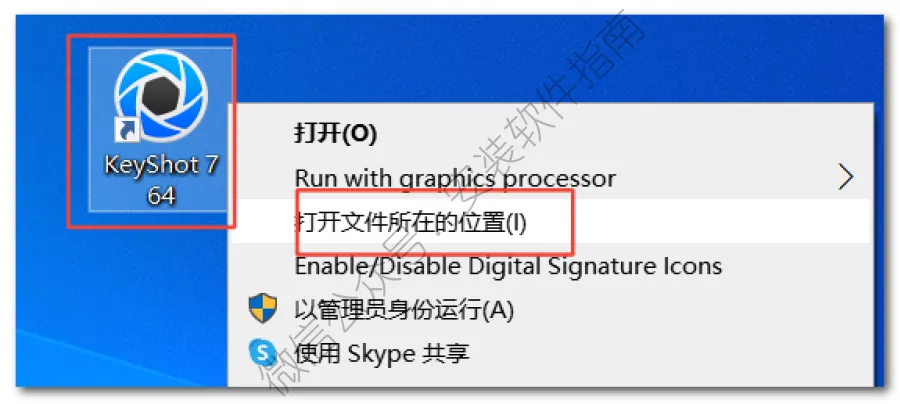

14.鼠标右击桌面【KeyShot 7 64】选择【打开文件所在位置】

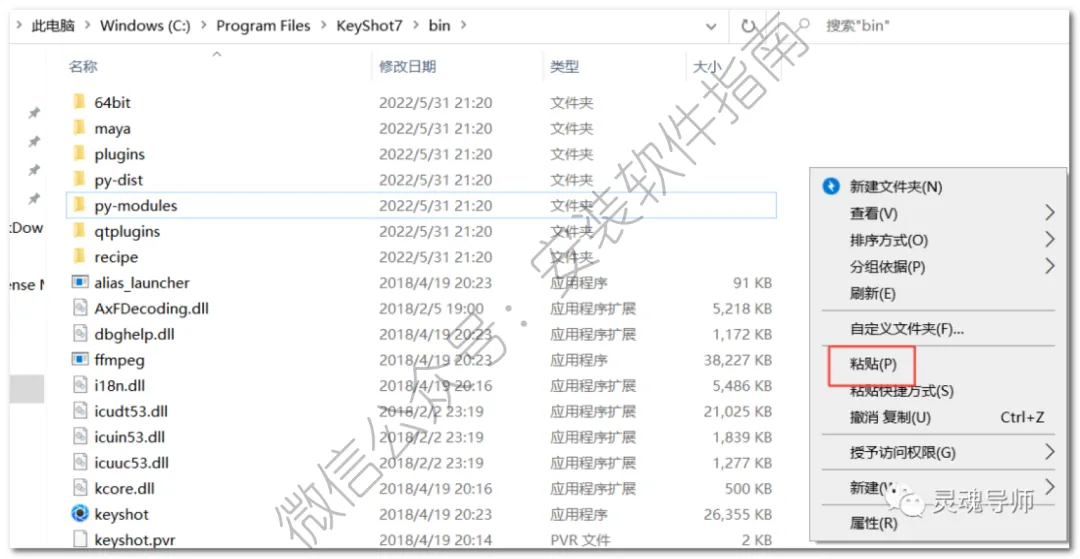

15.将刚刚复制的文件粘贴进去

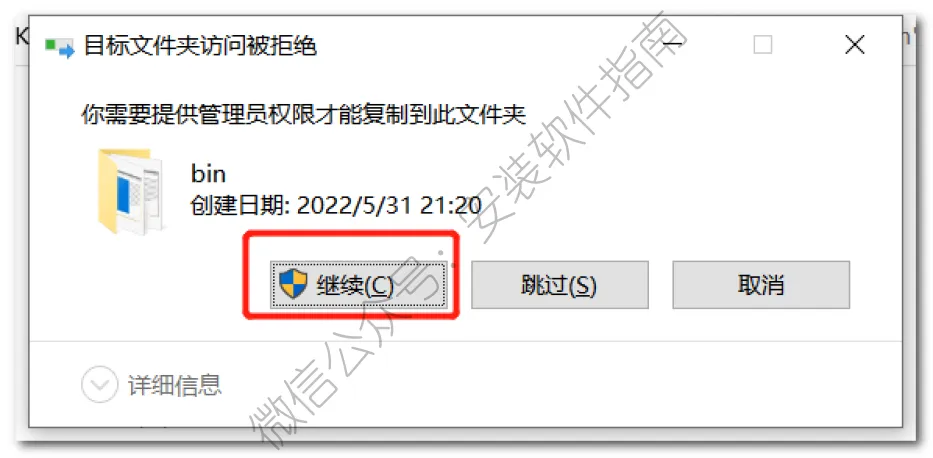

16.点继续

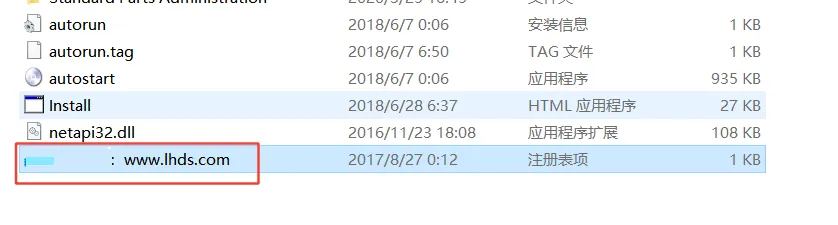

17.返回刚开始解压出来的安装包，双击如下图程序

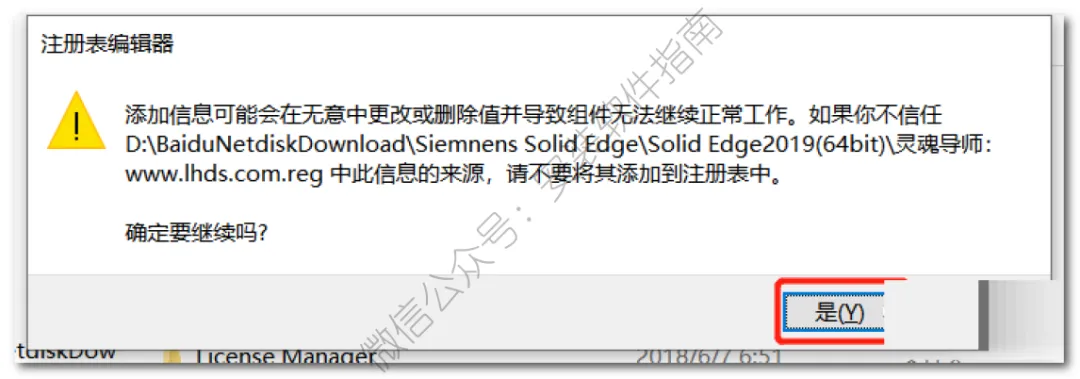

18.点是

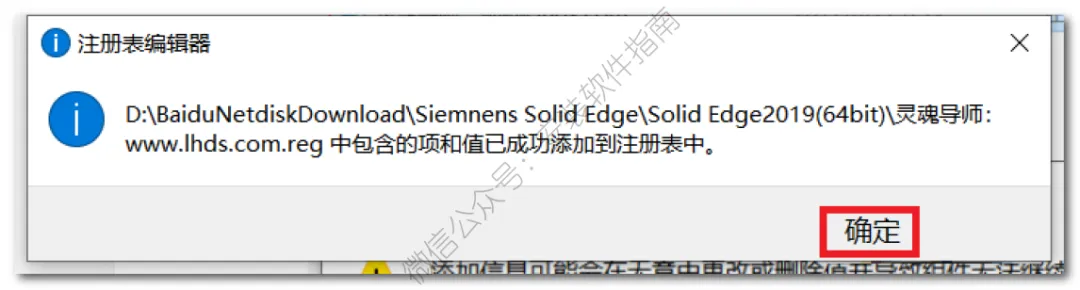

19.点确定

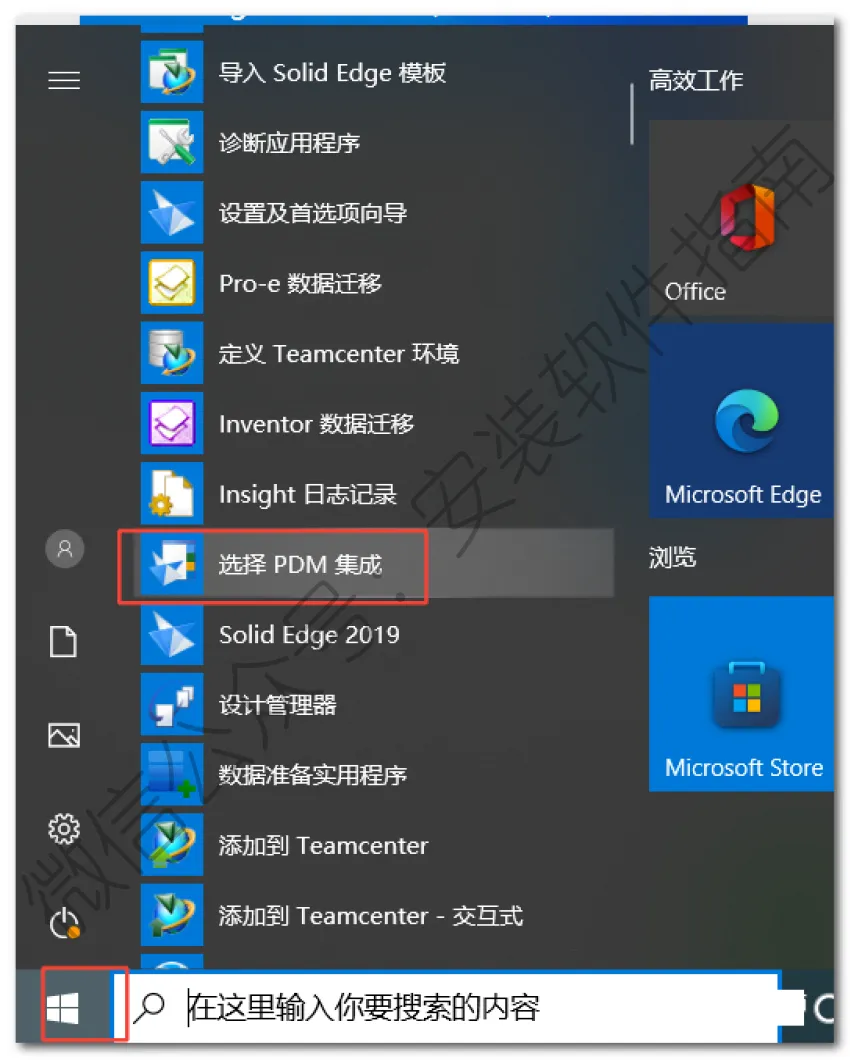

20.点击【开始】菜单，点击【所有程序】找到并点击【选择 PDM 集成】。

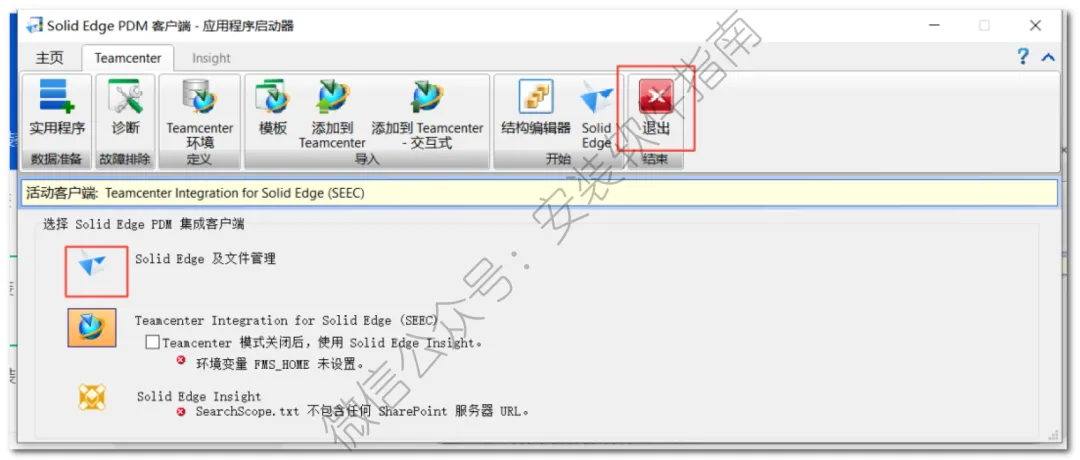

21.点击【Solid Edge及文件管理】图标，点击【退出】。

22.在桌面找到此软件打开

23.OK软件打开界面如下图所示

说实话刚上手的时候我真的很懵，之前习惯别的建模软件的逻辑，刚打开 SE，同步建模和有序建模两套模式摆在眼前，完全搞不清该选哪一个。当初做课设画齿轮装配，稀里糊涂点开同步模式，画完之后想回头改草图，到处找不到编辑入口，折腾一晚上，模型改不动，约束还乱掉，差点直接把文件推倒重画。用久之后才慢慢分得清，两种模式适合不一样的场景，不能随便乱切换。

我跟你们说，很多新人上来就迷恋同步建模，觉得拖拽改模型很爽，其实很容易留下隐患。同步模式改图确实省事，但做课程作业，后期要调整参数、修改原始草图，就会特别麻烦。课设要求完整建模步骤，一味用同步拖拽，最后特征树乱七八糟，老师看作业的时候直接会指出问题，这点我身边不少同学都踩过坑。

新建文件模板的坑，也特别隐蔽。不少人随手选了英制模板，画了大半天才发现单位是英寸，所有尺寸全部放大几十倍，模型大到屏幕都装不下。只能重新建公制文件，一点点复制模型，白白浪费时间。每次新建零件，多瞟一眼模板单位，花一两秒，能避开很大的麻烦。

装配约束这块，也有不少让人头疼的小状况。明明添加了贴合、对齐约束，零件依旧能够拖动，看着约束加上了，实际上出现约束冲突或者冗余约束。新手一股脑往上堆约束，越配越乱，到最后搞不清楚哪个约束出问题，只能全部删掉重新装配。我现在装配都习惯加一个约束就拖动测试一下，确认没有多余自由度，再往下继续做，不追求一口气全部约束完。

文件关联这块也得留心，装配体是调用外部零件文件的，随便挪动文件夹位置，再打开装配，零件就全部缺失。之前小组合作课设，拷贝项目的时候，只复制了装配文件，漏掉各个零件的 par 文件，打开之后全是空白框，临近交报告搞得手忙脚乱。一定要用软件自带打包功能，把所有零件打包在一起再拷贝，不要自己手动复制文件夹。

工程图转换也偶尔翻车，模型明明没问题，投到图纸里面，线条错乱，剖视出不来。很多新人直接在工程图上手改线条，模型一旦更新，所有手动修改全部复原。工程图尽量让模型驱动，不要直接改动二维图纸上的线条。

顺带吐槽，网上关于 Solid Edge 的教程资源，相比其他建模软件会少一点，遇到奇怪 bug，搜资料没有那么方便。版本之间兼容性也一般，高版本保存的文件，低版本直接打不开。学校机房版本老，自己电脑装新版，来回拷文件经常碰壁。

整体来讲，它的修改灵活性是真的不错，很适合反复调整结构。但新手不要贪图省事乱用同步建模，模板、装配约束、文件打包这些基础细节多注意，做课设和简单零部件设计就不容易翻车。建模的时候记得频繁保存，万一软件崩溃，不会白白浪费大量时间。
