Solid Edge 就是西门子出的三维建模软件，机械专业用得比较多，可以画零件、拼装配体，还能直接生成工程图纸。它有个比较特别的同步建模功能，不用死守草图历史，画完的模型可以直接拖拽修改形状，不用退回重新编辑草图。大学机械课设做减速器、机构模型，还有刚参加工作做简单零部件设计，我都会用它，改模型的时候会比别的软件灵活一些。

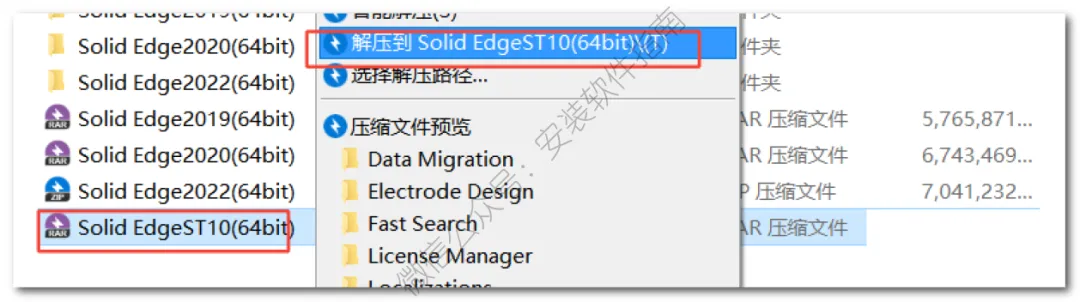

1.将Solid EdgeST10安装进行解压

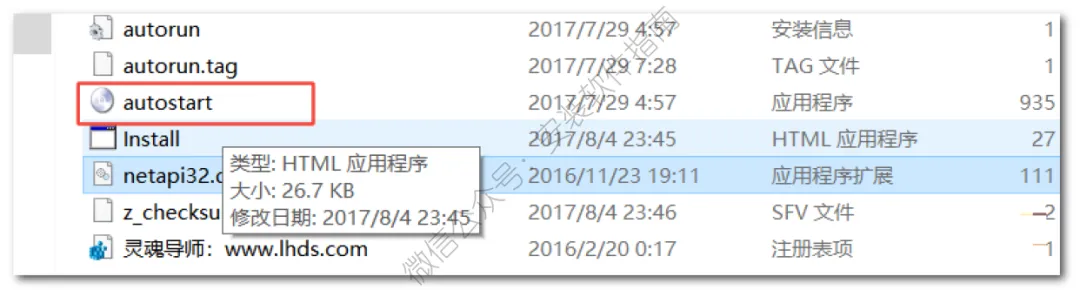

2.双击如下图程序

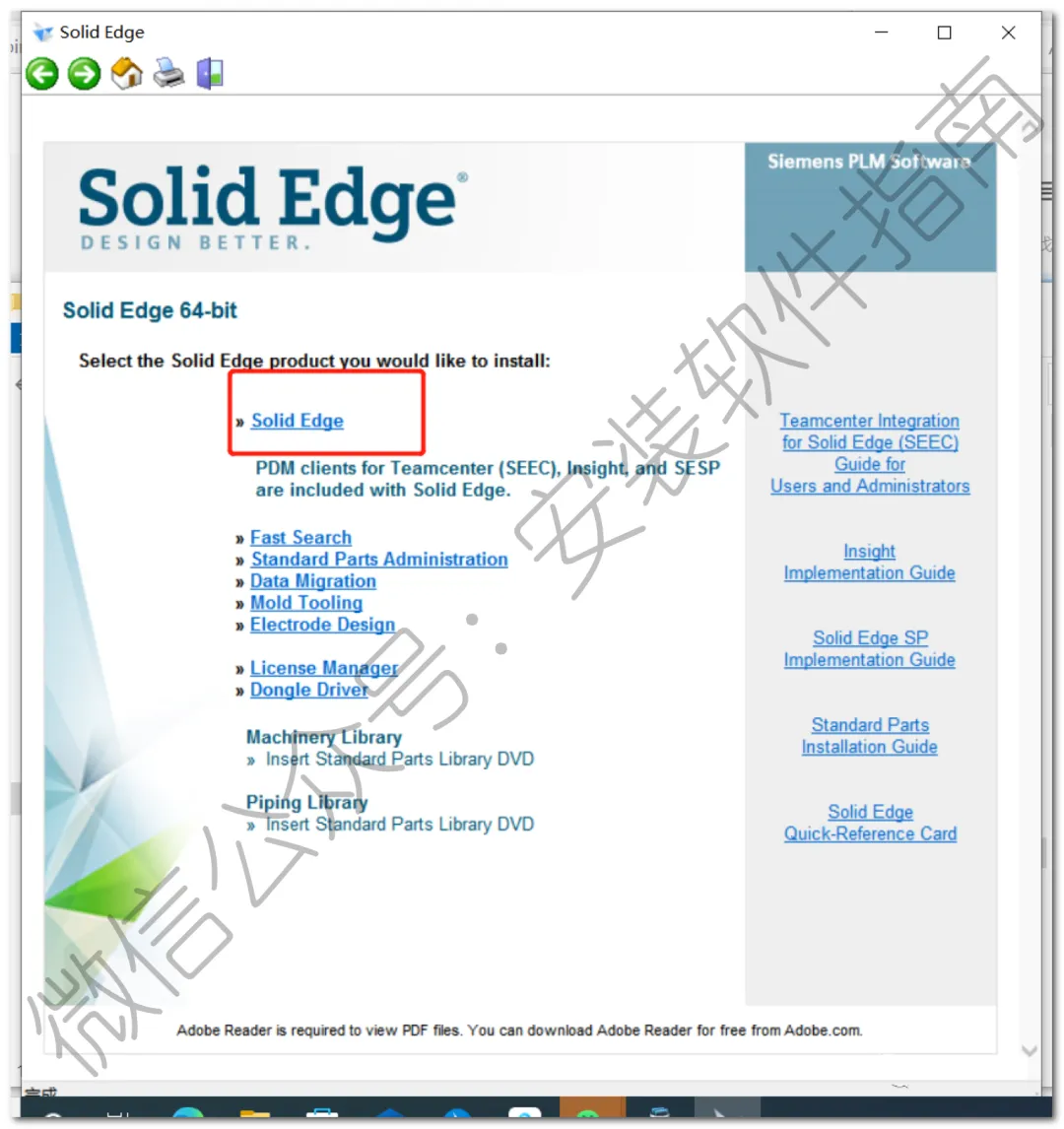

3.点击【Solid Edge】。

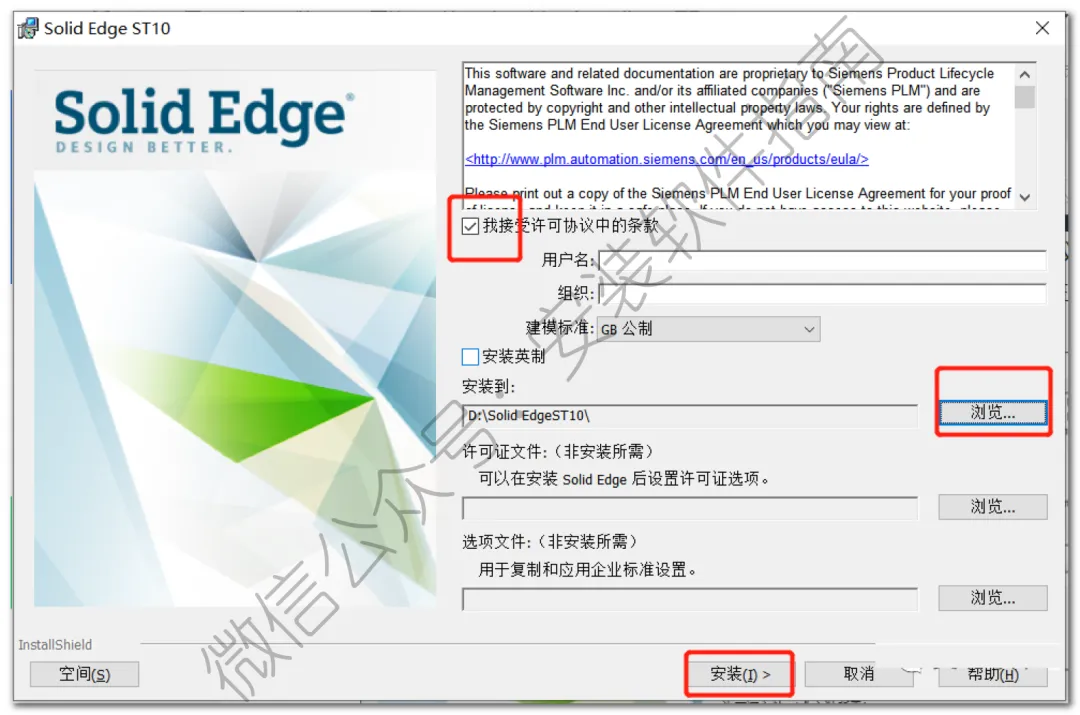

4.勾选我接受许可协议中的条款，然后点浏览选择安装路径，然后点安装

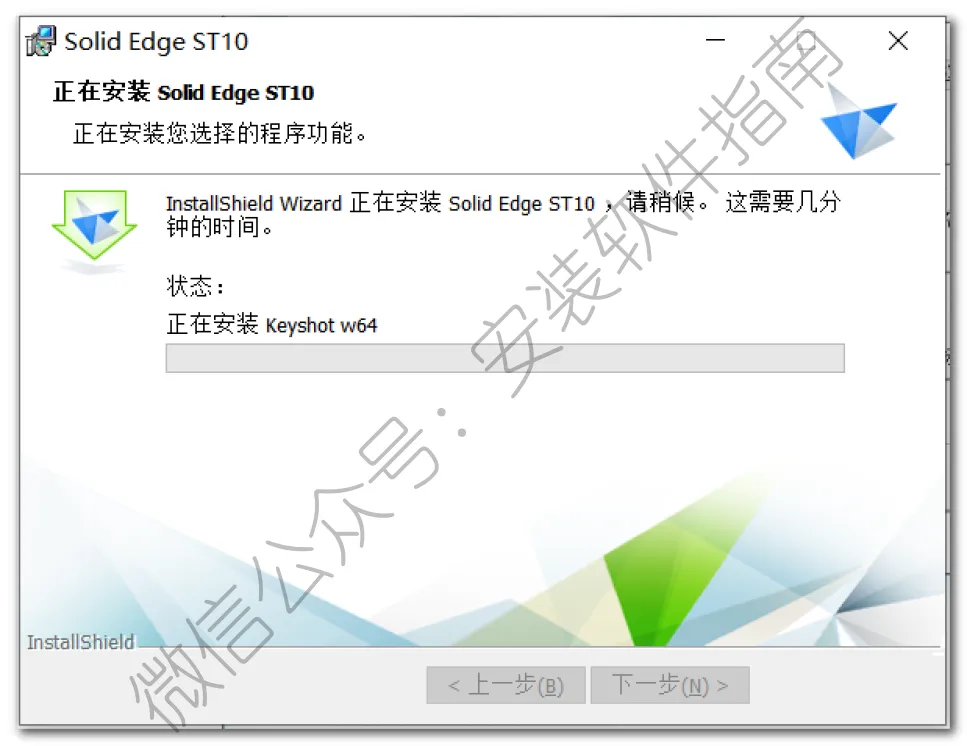

5.安装中，请等待

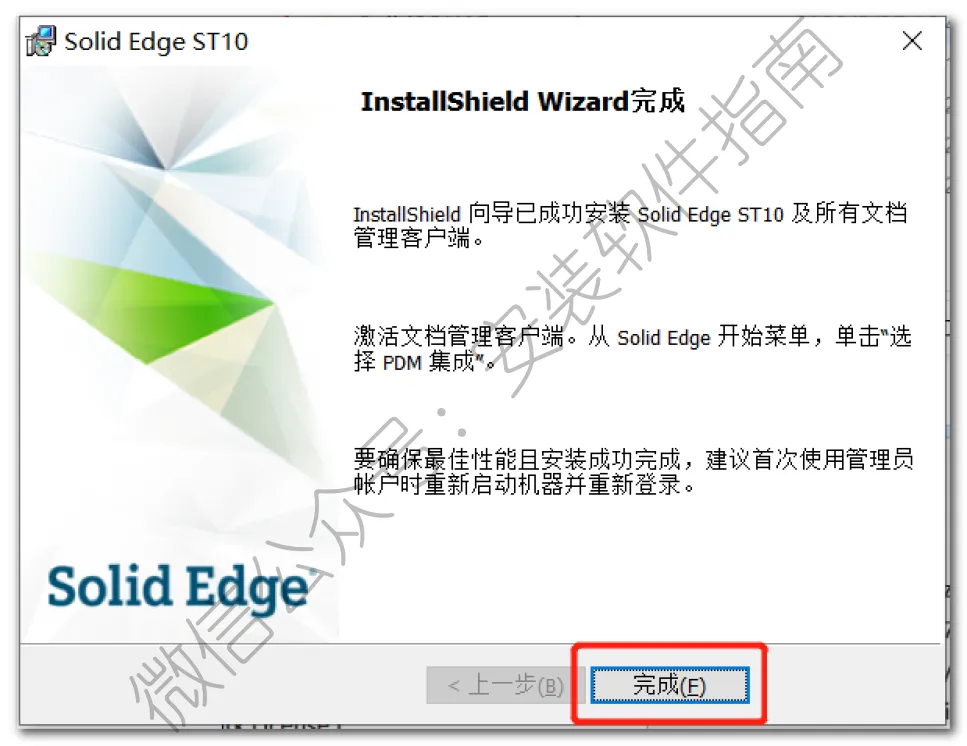

6.安装结束，点完成

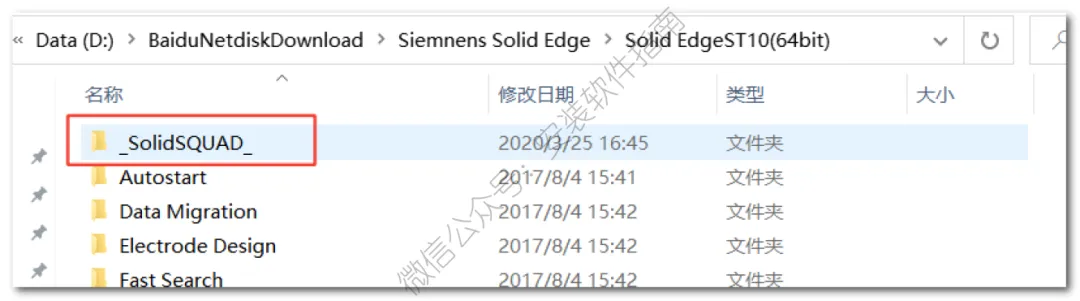

7.返回刚开始解压出来的文件夹，然后双击如下图文件

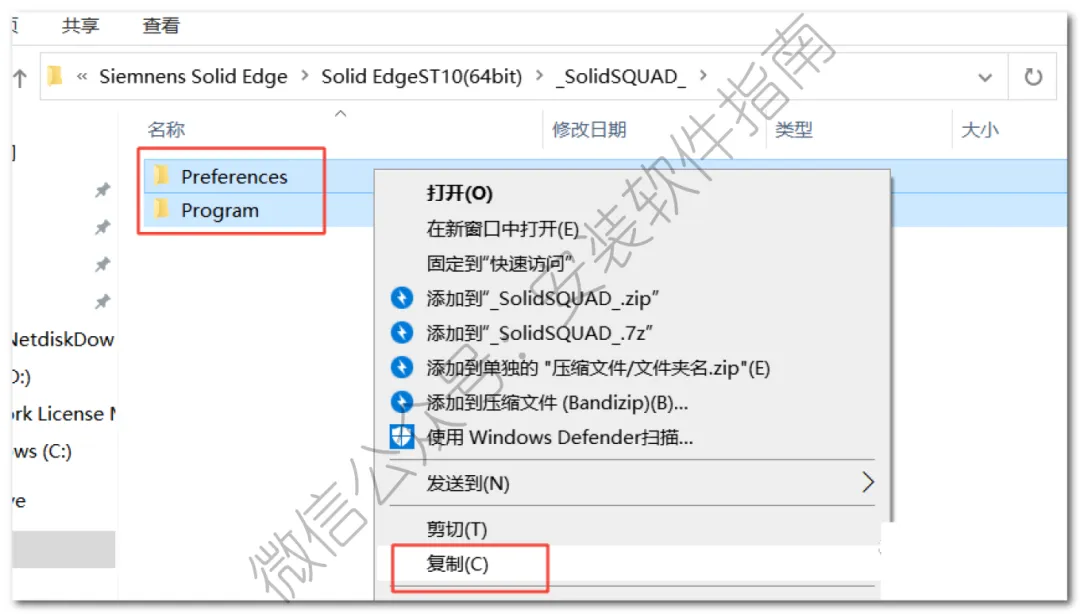

8.复制里面的所有文件

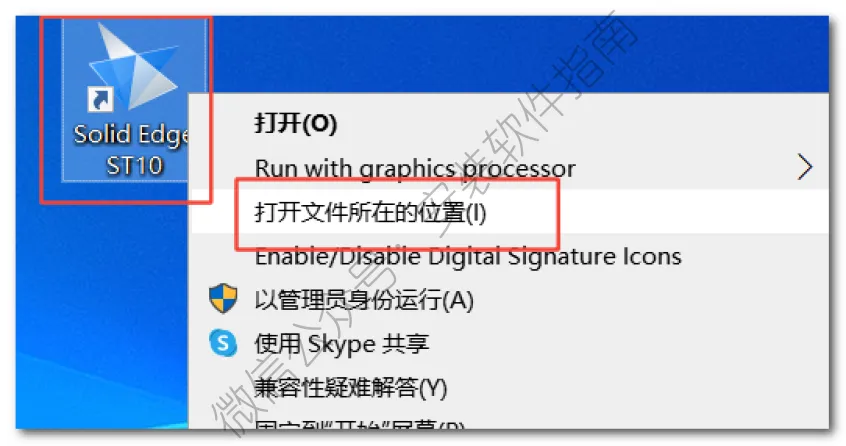

9.在桌面找到此软件，然后打开文件所在位置

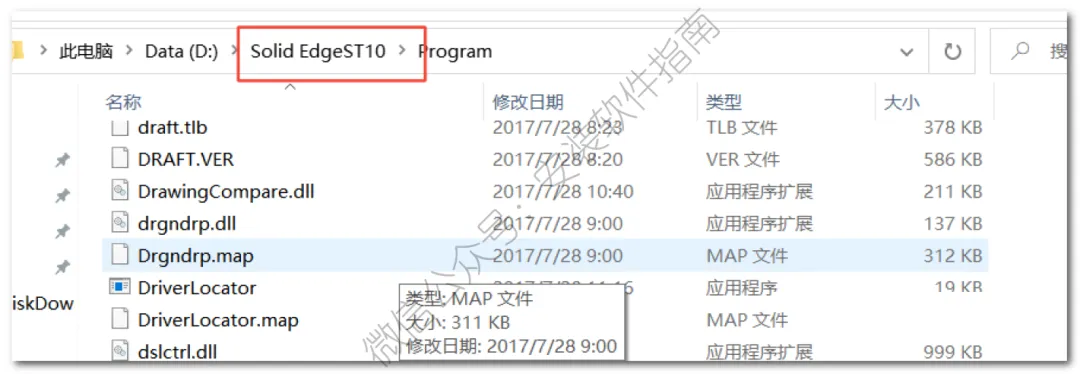

10.点击【Solid Edge ST10】

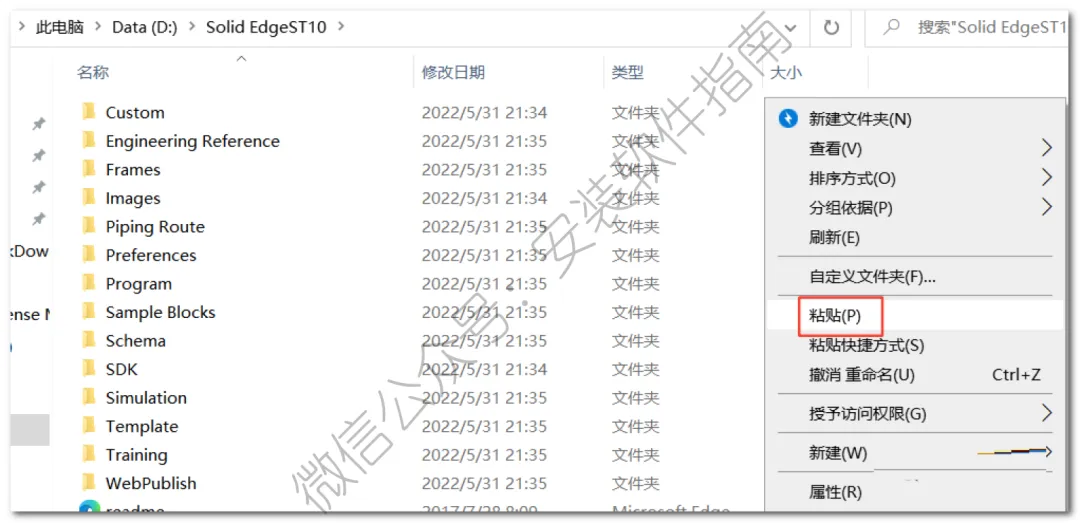

11.将刚刚复制的文件粘贴进去

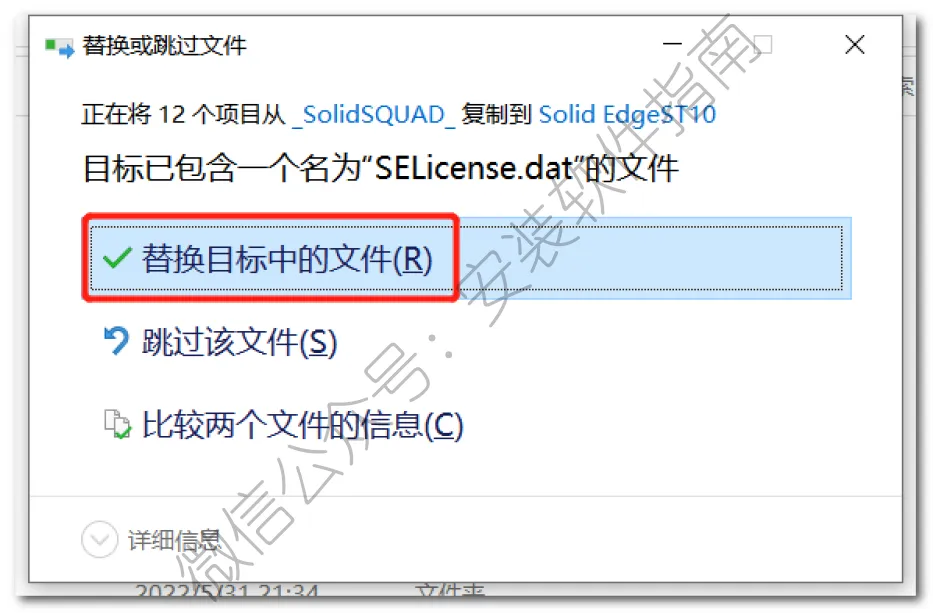

12.点替换

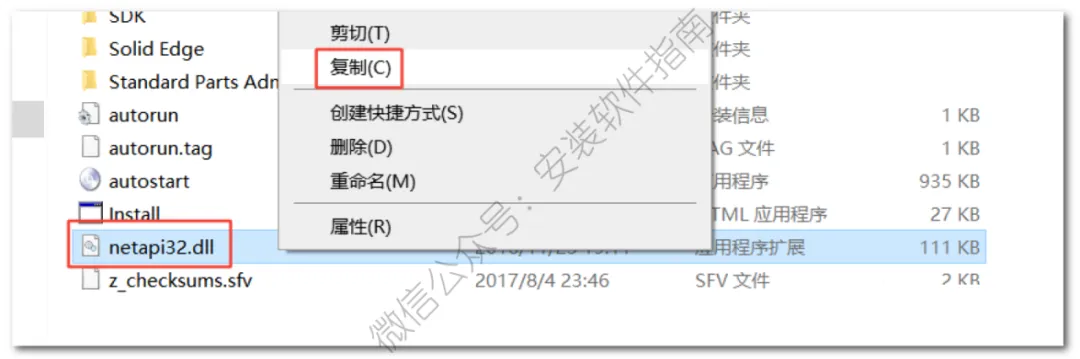

13.打开解压后的安装包，复制如下图程序

14.在桌面找到此软件，打开文件所在位置

15.将刚刚复制的文件粘贴进去

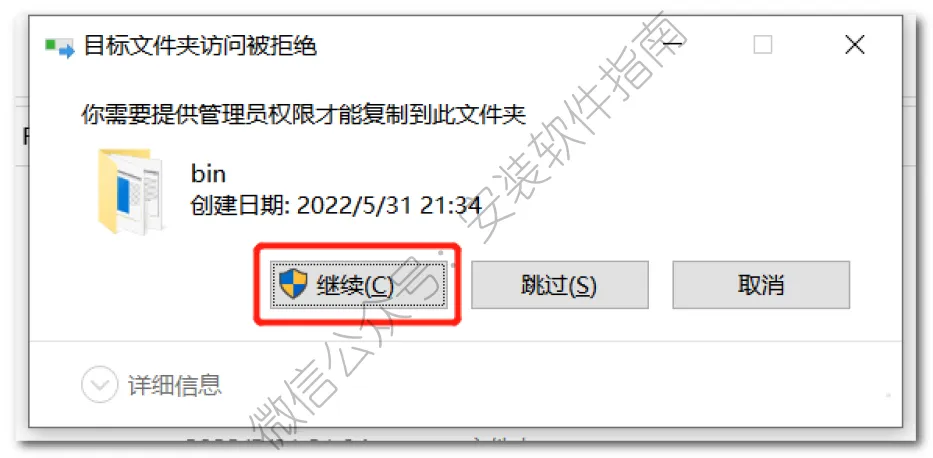

16.点继续

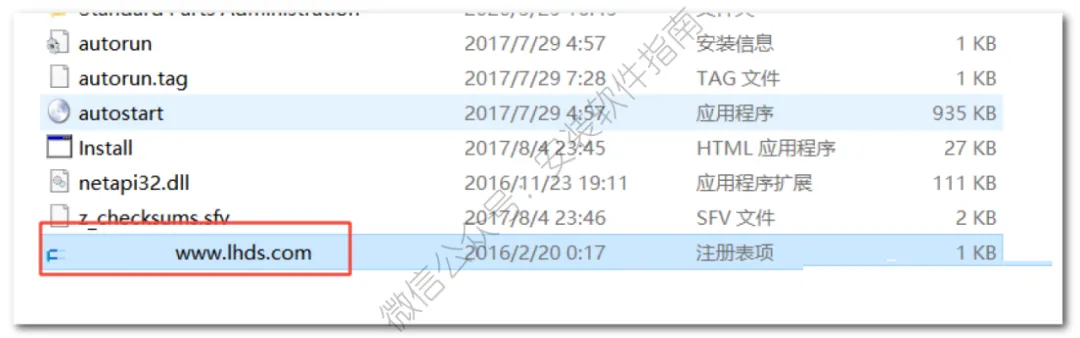

17.打开解压后的【Solid EdgeST10(64bit)】文件夹，双击运行www.lhds.com

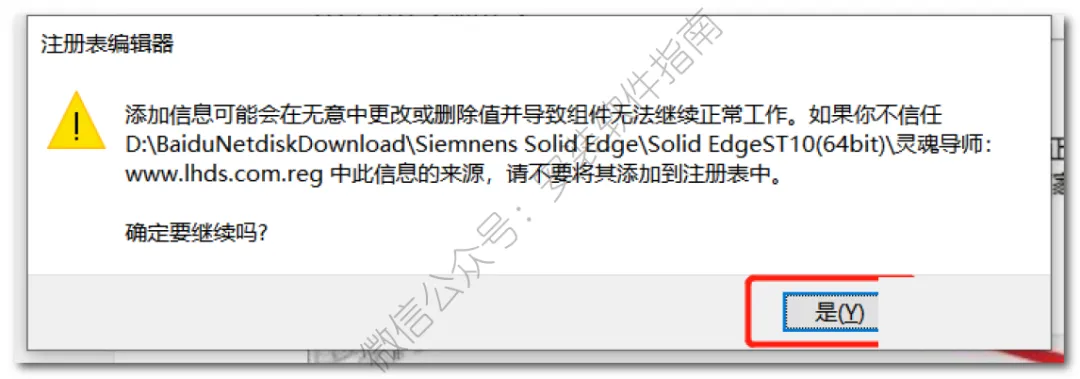

18.点是

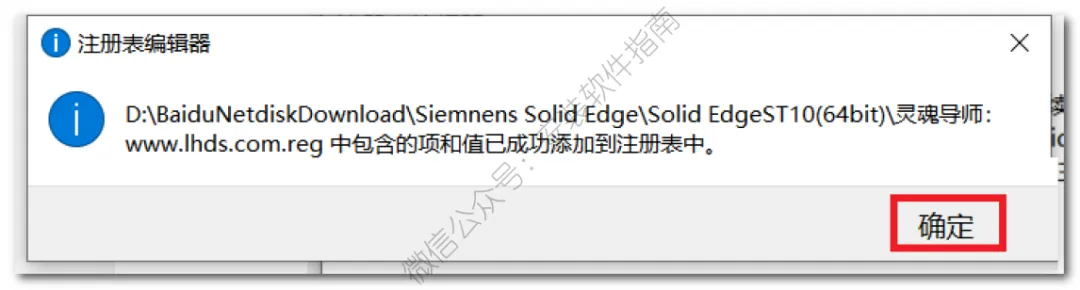

19.点确定

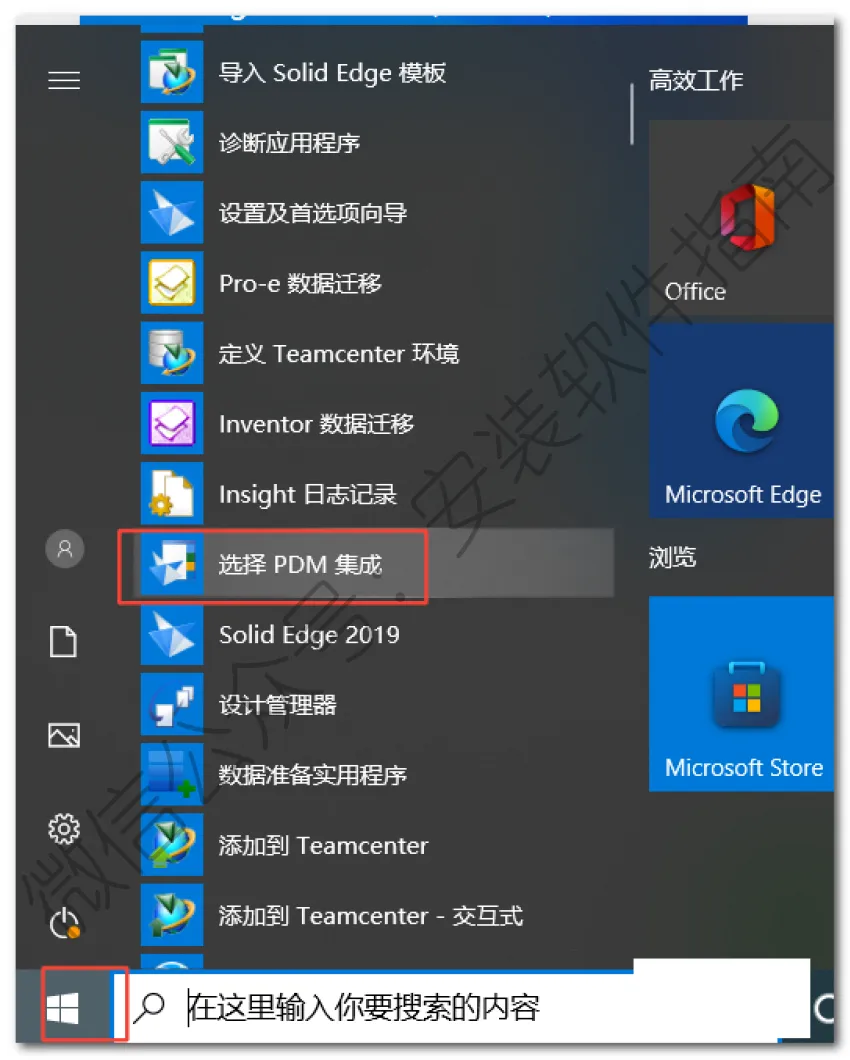

20.点击【开始】菜单，点击【所有程序】找到并点击【选择 PDM 集成】。

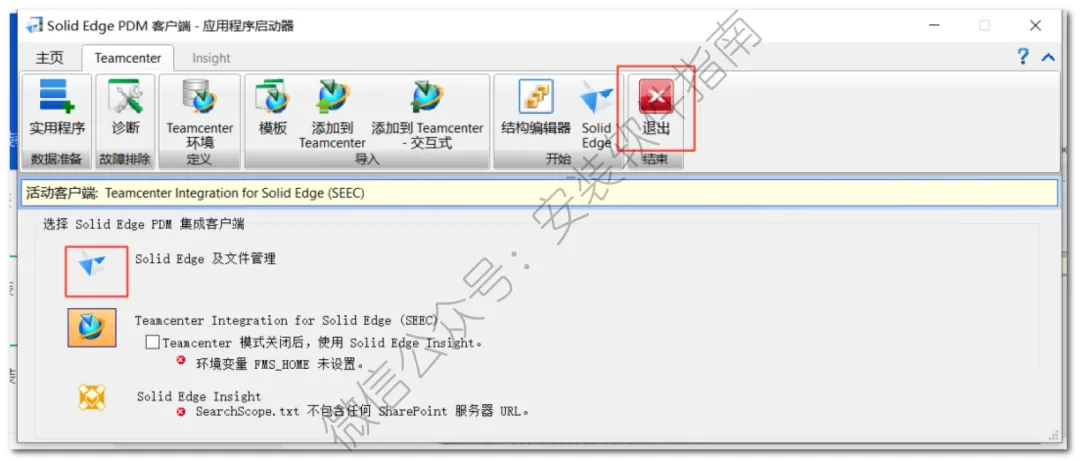

21.点击【Solid Edge及文件管理】图标，点击【退出】。

22.在桌面找到此软件打开

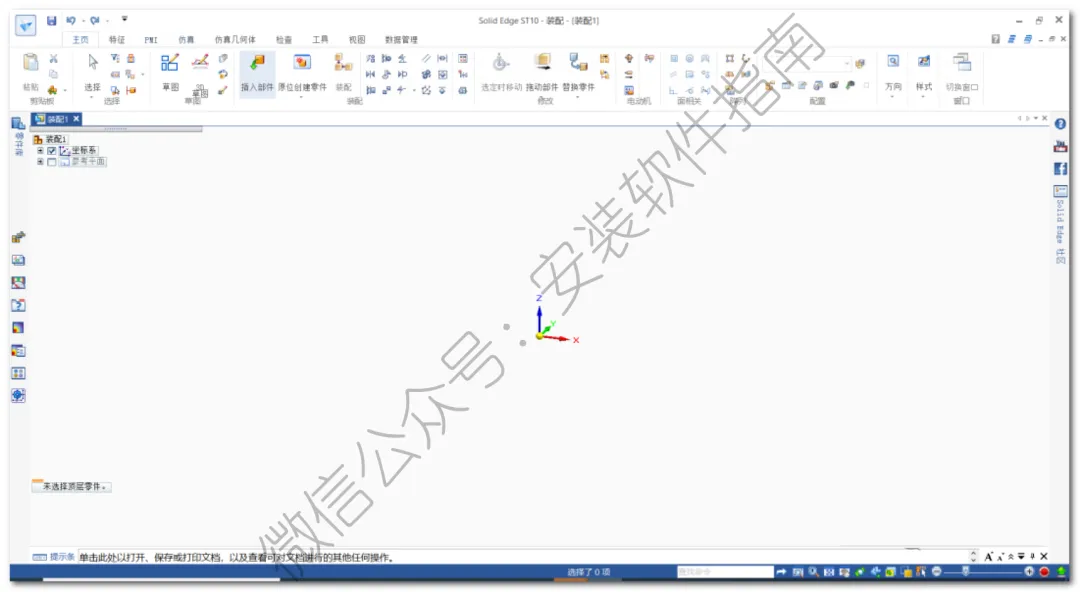

23.OK软件打开界面如下图所示

说实话刚上手的时候我真的很懵，之前习惯别的建模软件的逻辑，刚打开 SE，同步建模和有序建模两套模式摆在眼前，完全搞不清该选哪一个。当初做课设画齿轮装配，稀里糊涂点开同步模式，画完之后想回头改草图，到处找不到编辑入口，折腾一晚上，模型改不动，约束还乱掉，差点直接把文件推倒重画。用久之后才慢慢分得清，两种模式适合不一样的场景，不能随便乱切换。

我跟你们说，很多新人上来就迷恋同步建模，觉得拖拽改模型很爽，其实很容易留下隐患。同步模式改图确实省事，但做课程作业，后期要调整参数、修改原始草图，就会特别麻烦。课设要求完整建模步骤，一味用同步拖拽，最后特征树乱七八糟，老师看作业的时候直接会指出问题，这点我身边不少同学都踩过坑。

新建文件模板的坑，也特别隐蔽。不少人随手选了英制模板，画了大半天才发现单位是英寸，所有尺寸全部放大几十倍，模型大到屏幕都装不下。只能重新建公制文件，一点点复制模型，白白浪费时间。每次新建零件，多瞟一眼模板单位，花一两秒，能避开很大的麻烦。

装配约束这块，也有不少让人头疼的小状况。明明添加了贴合、对齐约束，零件依旧能够拖动，看着约束加上了，实际上出现约束冲突或者冗余约束。新手一股脑往上堆约束，越配越乱，到最后搞不清楚哪个约束出问题，只能全部删掉重新装配。我现在装配都习惯加一个约束就拖动测试一下，确认没有多余自由度，再往下继续做，不追求一口气全部约束完。

文件关联这块也得留心，装配体是调用外部零件文件的，随便挪动文件夹位置，再打开装配，零件就全部缺失。之前小组合作课设，拷贝项目的时候，只复制了装配文件，漏掉各个零件的 par 文件，打开之后全是空白框，临近交报告搞得手忙脚乱。一定要用软件自带打包功能，把所有零件打包在一起再拷贝，不要自己手动复制文件夹。

工程图转换也偶尔翻车，模型明明没问题，投到图纸里面，线条错乱，剖视出不来。很多新人直接在工程图上手改线条，模型一旦更新，所有手动修改全部复原。工程图尽量让模型驱动，不要直接改动二维图纸上的线条。

顺带吐槽，网上关于 Solid Edge 的教程资源，相比其他建模软件会少一点，遇到奇怪 bug，搜资料没有那么方便。版本之间兼容性也一般，高版本保存的文件，低版本直接打不开。学校机房版本老，自己电脑装新版，来回拷文件经常碰壁。

整体来讲，它的修改灵活性是真的不错，很适合反复调整结构。但新手不要贪图省事乱用同步建模，模板、装配约束、文件打包这些基础细节多注意，做课设和简单零部件设计就不容易翻车。建模的时候记得频繁保存，万一软件崩溃，不会白白浪费大量时间。
