从一块海洋板到可生产柜体

参数化建模、三种榫卯、功能板件、整柜联动与生产导出

微信公众号图文稿 · 适用版本 v1.36.0

做海洋板家具，难点不只是把板拉出来

真正占用时间的，是反复校尺寸、寻找接合面、安排榫卯、修改柜门和抽屉，最后还要把模型转换成 CNC 与安装能看懂的资料。

屿镜榫卯设计工具把这些步骤放进同一个 SketchUp 面板：先生成参数板件，再自动识别连接关系，完成榫卯、功能板件、整柜参数重算与生产导出。

本文所有功能图均来自当前 v1.36.0 插件界面；不使用历史问题截图，也不使用外部示意软件界面。

六个主模块，一条完整工作流

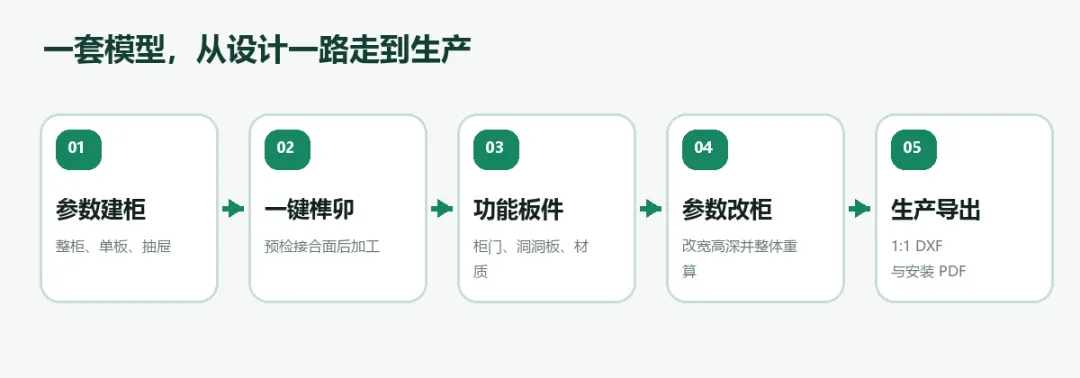

从参数建柜到 DXF / 安装 PDF 的完整路径

一、一键榫卯：先预检，再加工

选择两块或多块参数化板件后，插件先检测真实接合面，不立即修改模型。确认接合关系、主从板角色和榫卯方式后，再一次完成正式加工。

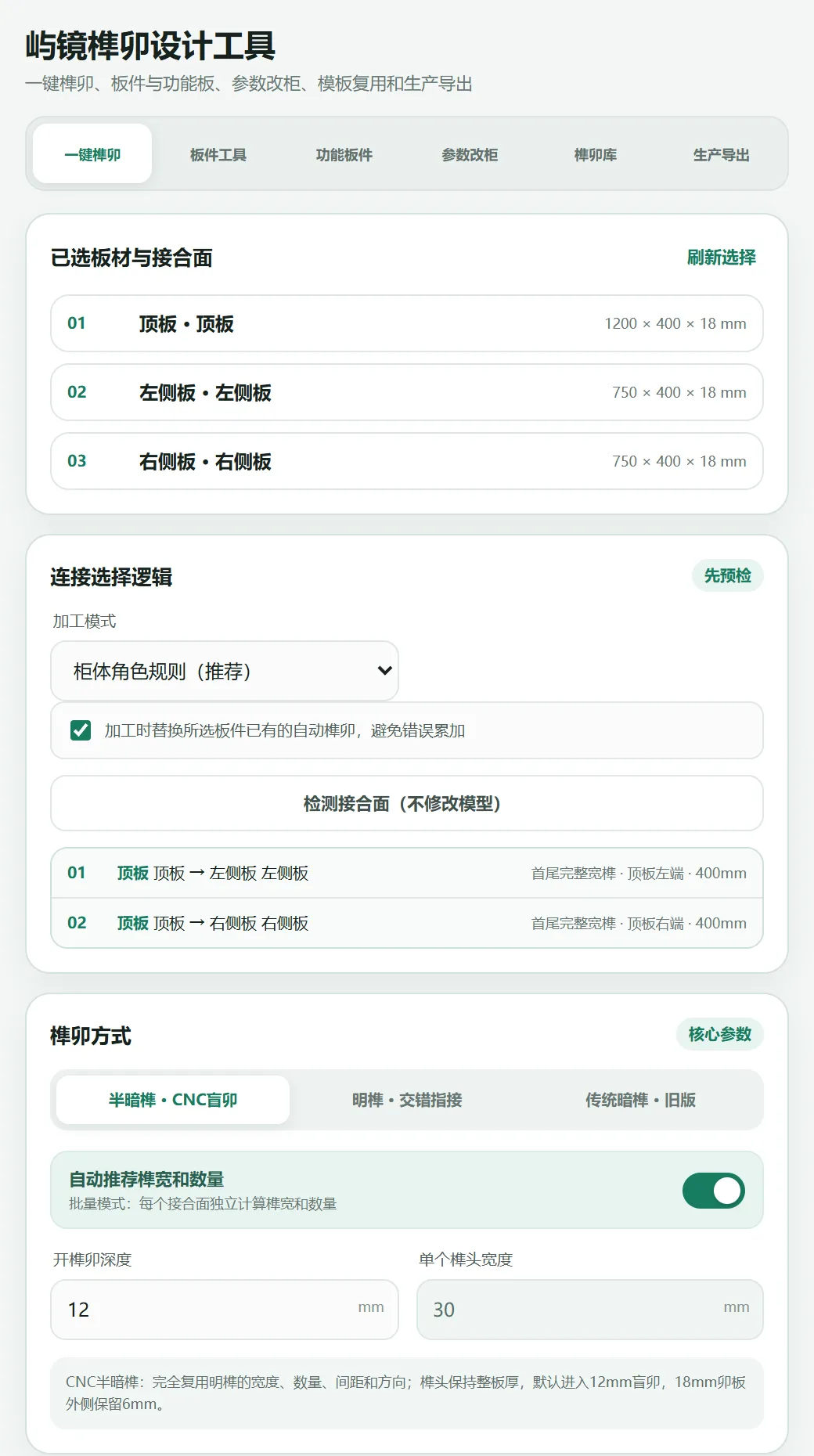

当前插件的一键榫卯面板：选择、预检、方式与核心参数集中在一个界面

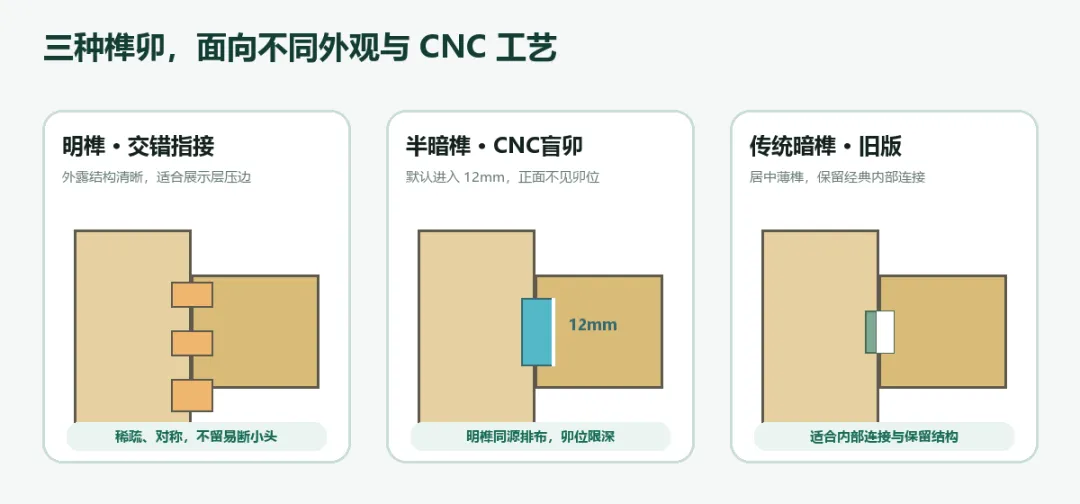

三种榫卯怎么选

·明榫 · 交错指接：适合强调海洋板层压边与结构感，榫头稀疏、对称，不在两端留下易断小头。

·半暗榫 · CNC 盲卯：复用明榫的宽度、数量、间距与方向，默认进入 12mm；正面看不到卯位。

·传统暗榫 · 旧版：保留早期居中薄榫逻辑，适合内部连接或需要隐藏接头的部位。

关键规则：中间层板与共享竖隔板不会套用外框板的满深规则。18mm 共享竖隔板继续采用 8 + 2 + 8 的受保护连接逻辑。

二、板件工具：整柜、抽屉、单板都能独立工作

板件工具既能一键生成完整柜体，也能从一块板开始。每块板都保存角色、尺寸和加工特征，后续可被参数改柜、榫卯库和生产导出继续识别。

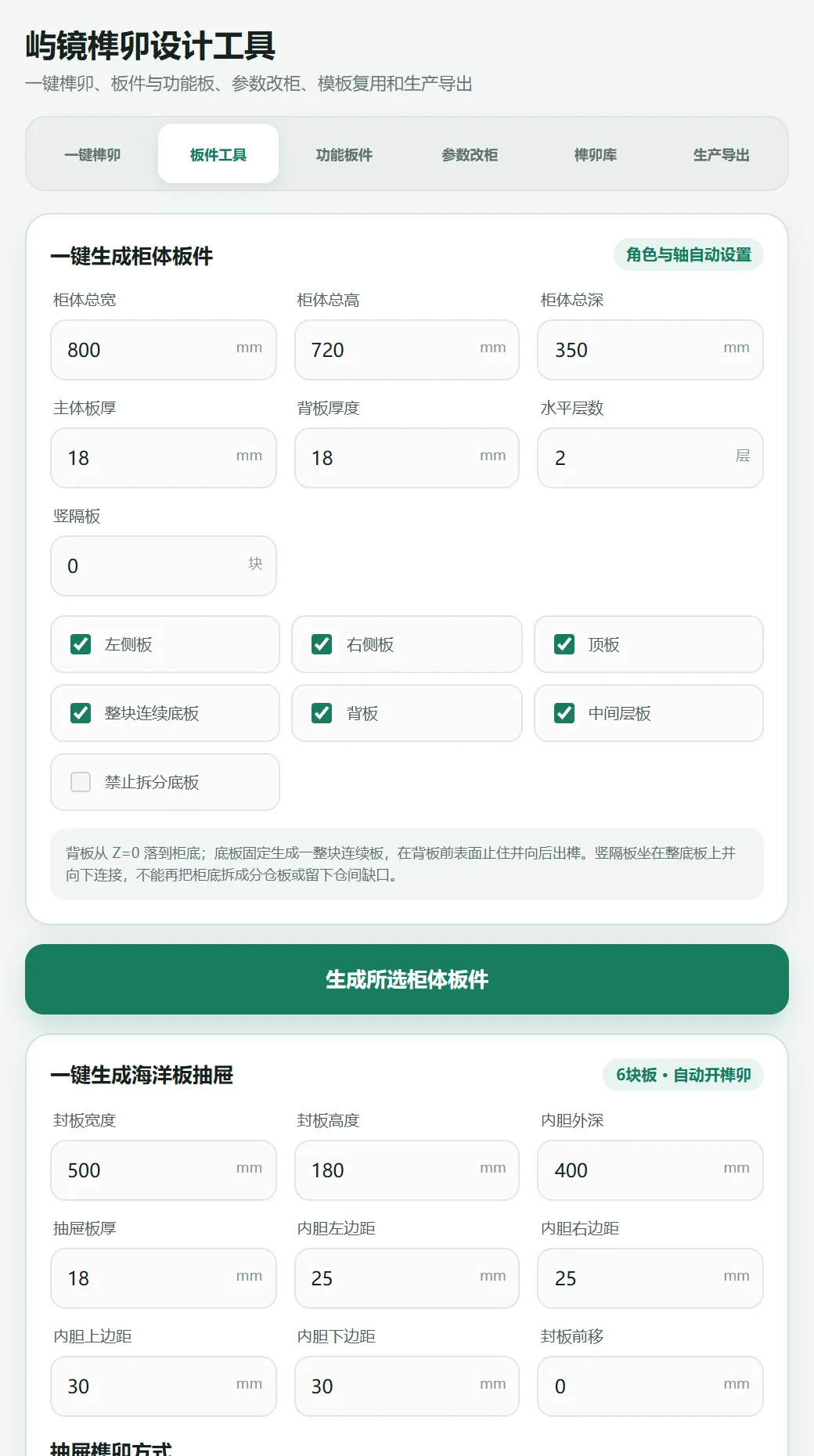

整柜生成与海洋板抽屉参数区

·整柜生成：左侧板、右侧板、顶板、整块连续底板、背板、中间层板和竖隔板可自由组合。

·抽屉生成：一次生成 6 块板，并可选择与主系统一致的三种榫卯方法。

·单板生成：按 X 长度、Y 宽度、Z 厚度建立参数化板件。

·单件加工：明榫、半暗榫、传统暗榫、通槽、暗槽和止槽；支持左右两端、上下两端或单独一端。

·联动卯位：先在榫件上保存加工关系，再选择接收板检测并开出匹配卯位。

·板件管理：修改单板尺寸和角色，用于非标准柜体的快速调整。

三、功能板件：洞洞板和柜门不再单独跑流程

参数化洞洞板

洞洞板支持圆孔、方孔、长圆孔、钥匙孔、六角孔、横槽、竖槽与大小圆孔交错；既可以按孔距自动排布，也可以直接指定行数和列数。

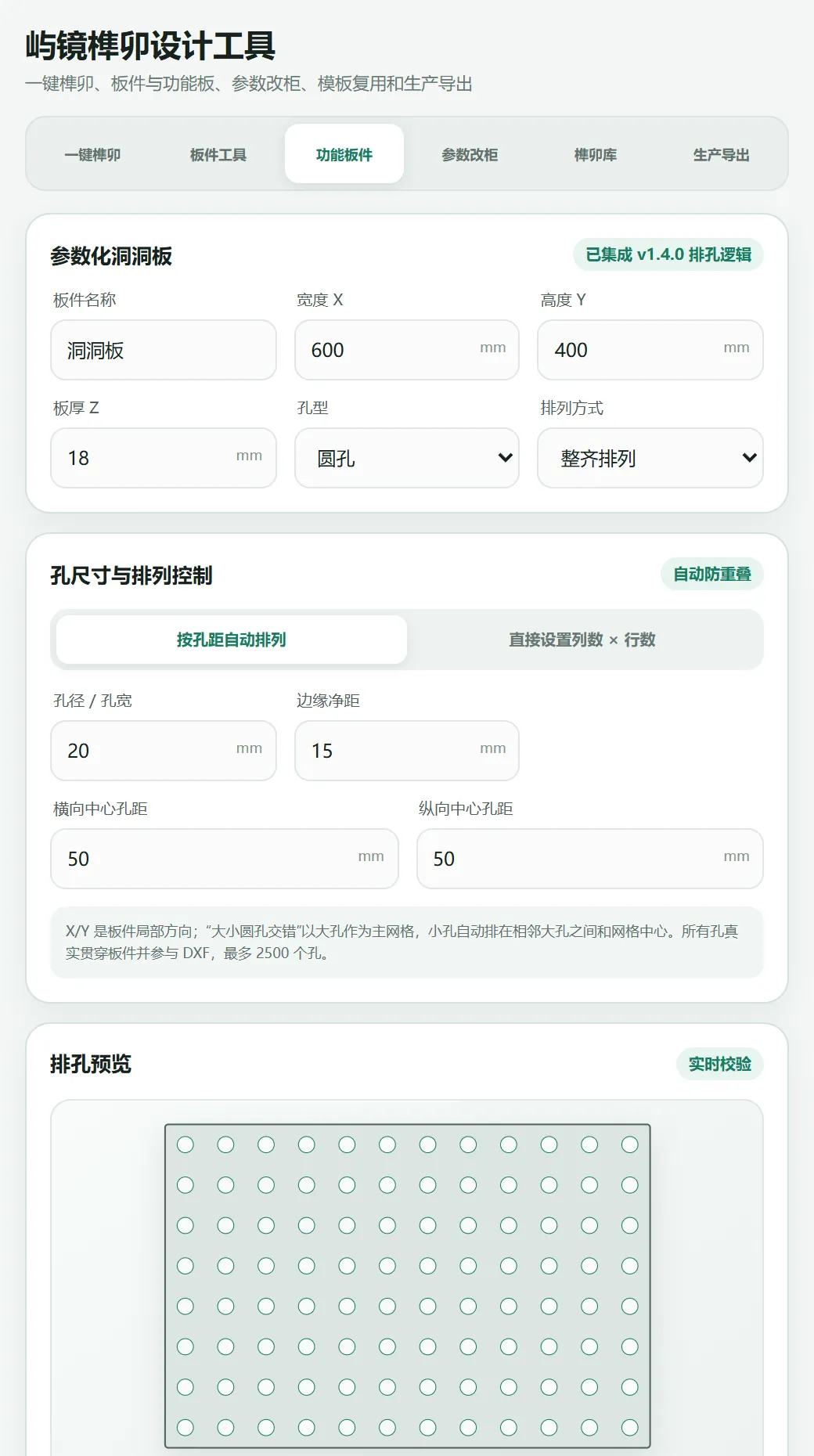

洞洞板实时排孔预览与防重叠校验

·X / Y 始终对应板件局部方向，不受模型摆放方向影响。

·边缘净距、孔径、横纵中心距均实时校验。

·孔洞真实贯穿板件，并可参与 DXF 生产导出。

参数化柜门与合页杯孔

柜门可新建，也可把现有参数板转换成门板。支持全盖、半盖、内嵌三种盖法，可选门扇数量和开门方向，并自动生成合页杯孔。

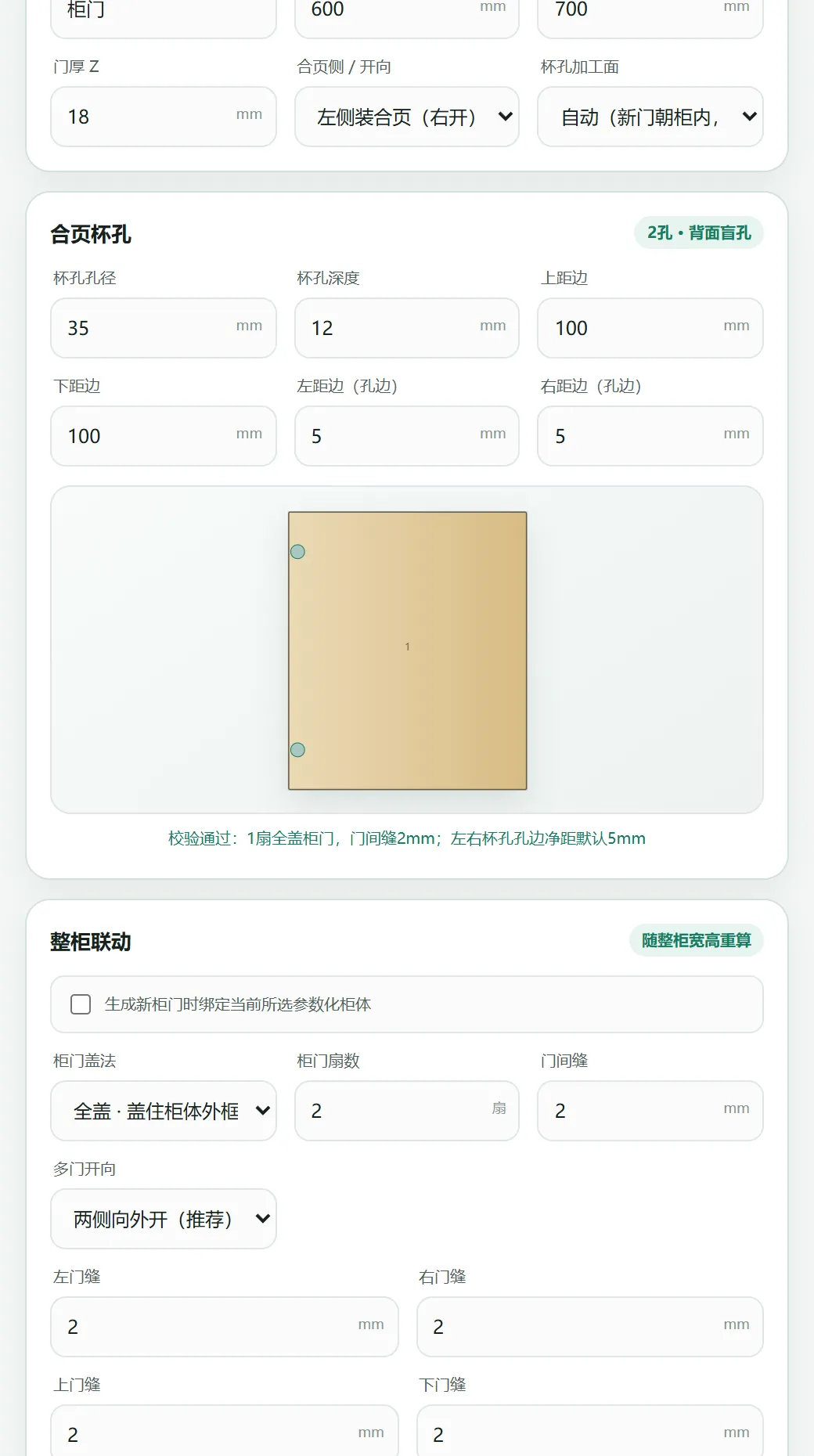

柜门尺寸、盖法、门缝、开向与合页杯孔参数

·默认杯孔直径 35mm、深度 12mm；上下距边按杯孔中心计算。

·左右距边按杯孔孔边计算，默认 5mm，方向随合页边自动切换。

·整柜联动后，柜宽、柜高变化时，门板尺寸、位置、开向和杯孔会一起重算。

·有竖隔板的内嵌门按独立开口区间分配，不让门板跨吃中间竖隔板。

四、参数改柜：不是普通缩放，而是重新计算

先登记或修复一个完整柜体，再修改总宽、总高、总深、层板数量、竖隔板数量和板件开关。插件根据柜体规则重建每一块板，而不是把整个模型拉伸。

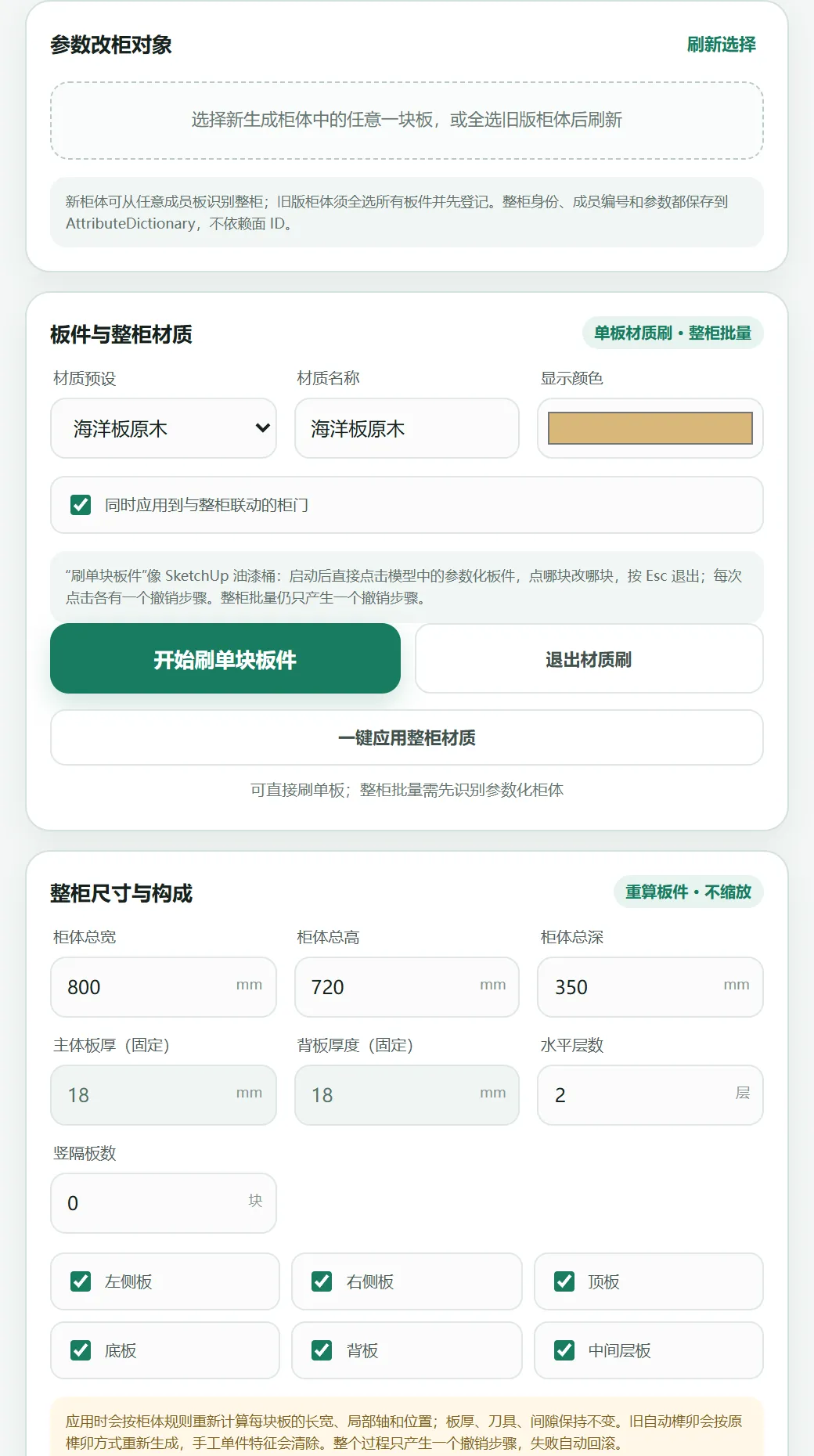

参数改柜同时提供整柜材质和单板材质刷

·柜门、抽屉、洞洞板和附件继续跟随柜体 UUID 与构件关系更新。

·原有自动榫卯按保存的榫卯方式重新生成；手工单件特征会被清除，避免旧坐标残留。

·底板始终是一整块连续板，背板落到底部，不拆成 bottom_segment，也不保留角部缺口。

·材质既可整柜批量应用，也可像 SketchUp 油漆桶一样启动单板材质刷，点哪块改哪块。

五、榫卯库：保存的是成品，不是空白模型

已经完成榫卯、柜门、抽屉和材质的模型可以保存为成品素材。素材库记录的是板件参数、真实加工特征快照、稳定连接路线和附件关系，而不是只保存一个未加工的柜体配方。

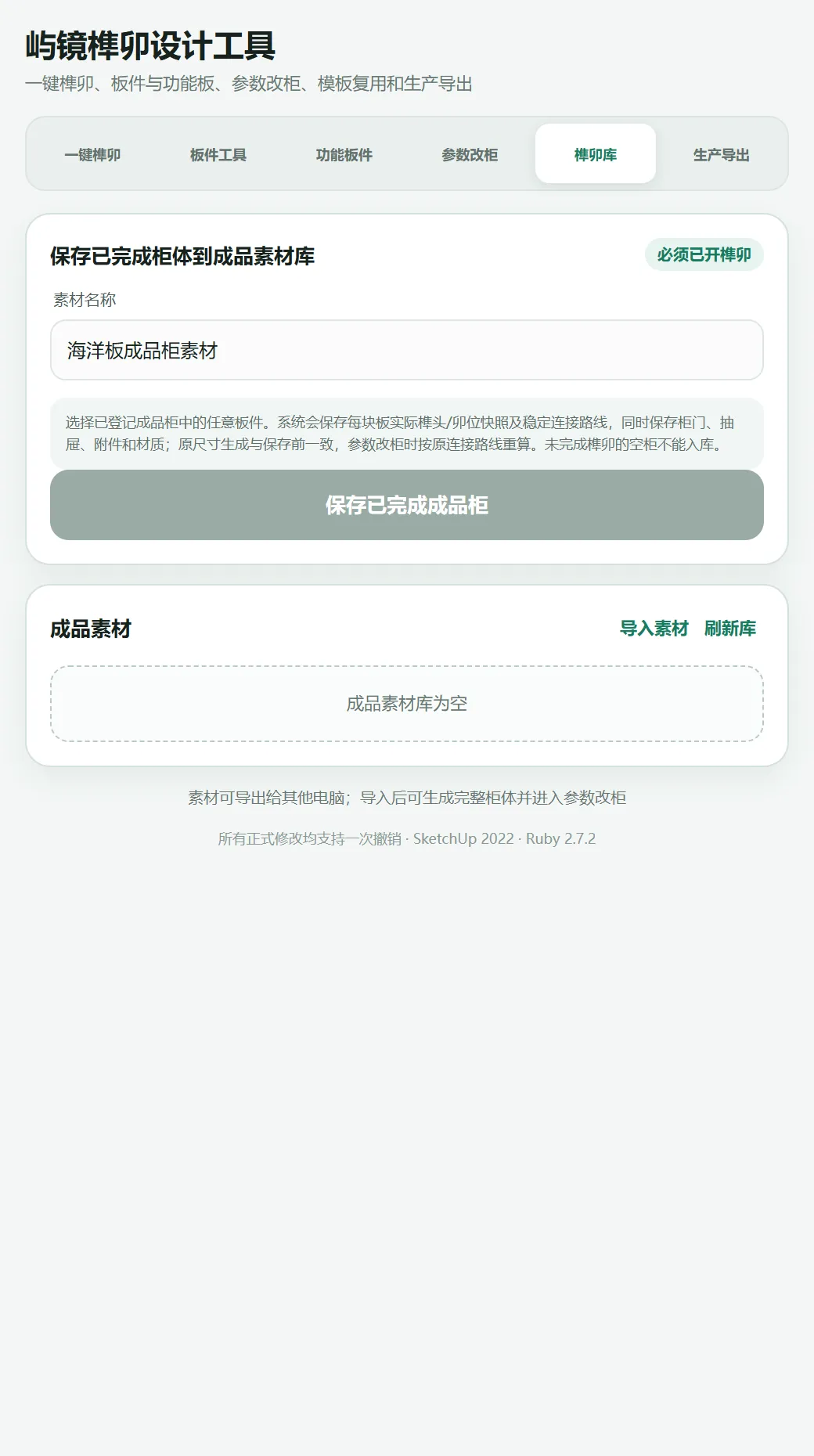

成品素材库只接受已经完成榫卯的参数化柜体

六、生产导出：模型直接转为工厂可继续处理的资料

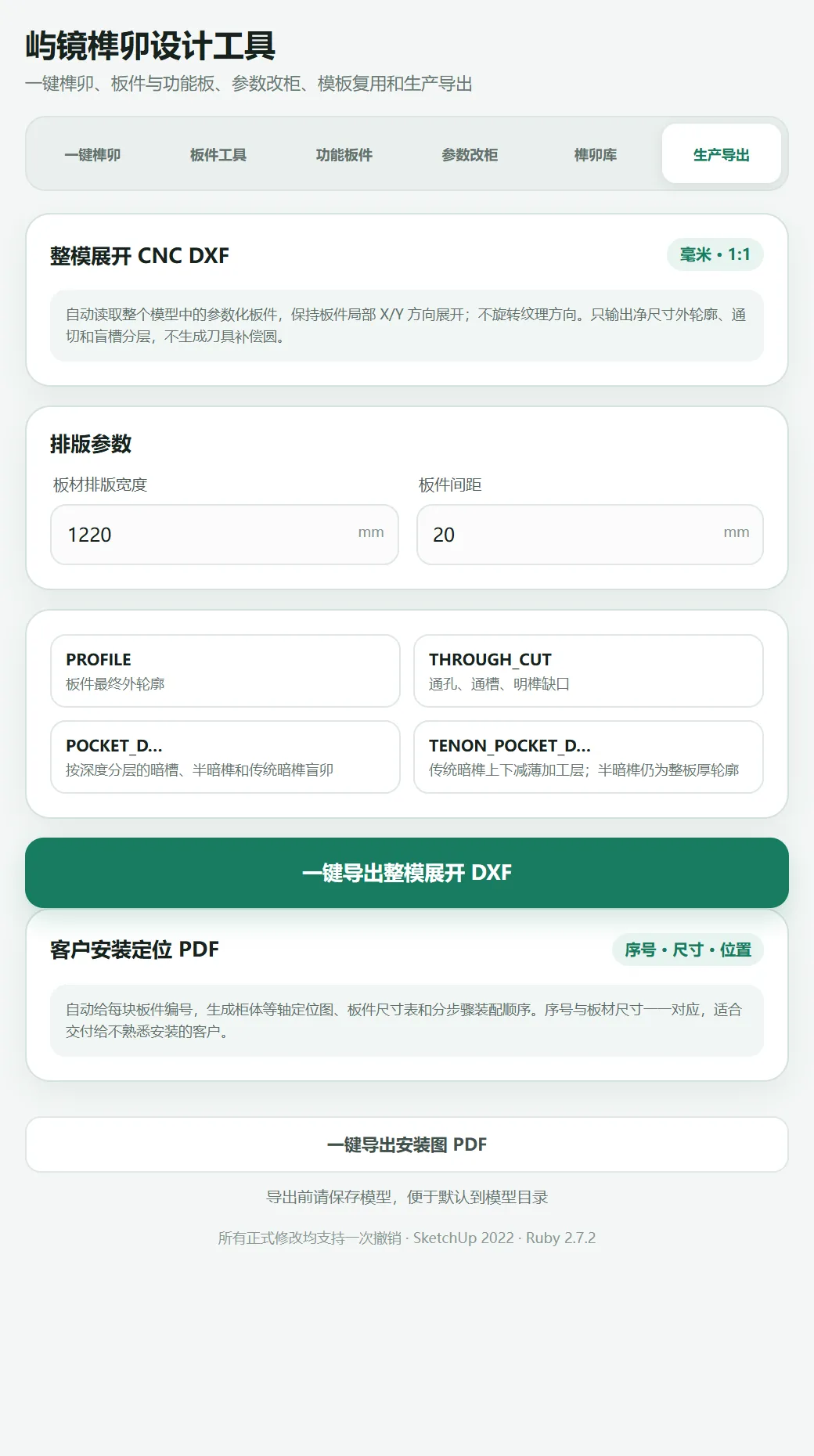

1:1 DXF 与客户安装定位 PDF 位于同一生产导出页

1:1 毫米 DXF

·自动读取参数化板件，并按板件局部 X / Y 方向展开；不旋转纹理方向。

·PROFILE / THROUGH_CUT / POCKET_Dxx / TENON_POCKET_Dxx / HINGE_CUP_Dxx 等图层区分轮廓、通切、盲槽和杯孔。

·只输出模型净尺寸与加工特征；刀补、圆角清理和最终刀路由 CAM 软件完成。

彩色安装定位 PDF

·每块板自动编号，颜色区分构件层级。

·榫头与卯位用不同颜色标出，并显示配对编号。

·包含等轴定位图、爆炸图、板件尺寸表和分步组装顺序，适合交付给不熟悉结构的客户。

第一次使用：10 分钟完成一套基础柜体

安装方法

·适用系统：Windows + SketchUp 2022。

·安装包：marine_board_joinery-1.36.0.rbz。

·SketchUp 菜单：窗口 → 扩展程序管理器 → 安装扩展程序。

·选择 RBZ，确认安装，关闭并重新启动 SketchUp。

·通过扩展程序菜单或工具栏上的“屿镜榫卯设计工具”图标打开面板。

默认加工参数与安全边界

生产提醒：插件不在 SketchUp 模型里加入狗骨、T 骨或刀具半径补偿。请在正式下料前，按你的刀具、机床和 CAM 后处理规则完成刀补、圆角让位、路径方向与切削顺序。

写在最后

屿镜榫卯设计工具的目标，不是只生成一个好看的 SketchUp 柜子，而是把“设计—结构—复用—生产—安装”真正连起来。

如果你经常制作海洋板柜体、开放柜、抽屉、柜门或洞洞板，这套工具可以把重复计算留给插件，把判断和创意留给设计者。

验证边界：本文依据 v1.36.0 当前源码、界面和纯 Ruby 自动测试整理。由于当前环境未实际启动 SketchUp 2022，本稿不声称已在 SketchUp 内完成几何实机验证；发布前仍应在 SketchUp 2022 与实际 CAM 流程中抽检典型柜体。
