第一集

青少年航模设计培训日记 | 2026 AOPA CAADC 限时载运项目

爱虎科技 CAAC 教培中心 | XFLR5 v6.62 仿真分析 | NACA 4415 翼型选型

一、什么是翼型？

如果把一架飞机拆到最小，最重要的零件是什么？不是发动机，不是舵面，而是翼型——机翼的截面形状。一个弯弯的、上凸下平（或也微凸）的轮廓，就是它。

翼型是飞机的"基因"。它决定了三件事：升力的天花板——最大升力系数 CL_max，决定飞机能飞多慢、能拉多重；效率的极限——最大升阻比 (L/D)_max，决定飞多远、飞多省电；配平的难度——俯仰力矩 Cm，决定飞机好不好调、稳不稳。

先看看 NACA 4415 长什么样：

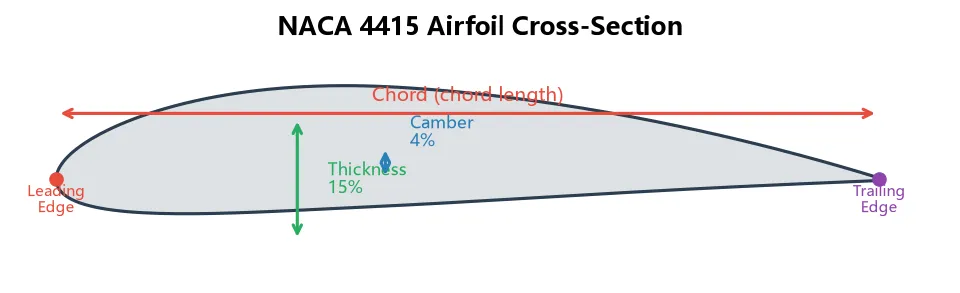

上图中标注了翼型的四个核心几何参数：弦长（Chord）：前缘到后缘的直线距离，是翼型的基准长度；厚度（Thickness）：上下表面最大间距占弦长的百分比；弯度（Camber）：中线偏离弦线的最大距离，决定了升力"白送"多少；前缘 / 后缘：气流最先碰到和最后离开的地方。

二、NACA 四位数编码：翼型的"身份证号"

NACA（美国国家航空咨询委员会）在 1930 年代发明了一套翼型编码系统，用四位数字就能精确描述一个翼型的几何形状。以 4415 为例：

常见 NACA 翼型对比：

注意看高亮的那行——4415。它不是最快的（2412 更薄更低阻），不是升力最大的（6409 弯度更大），不是最通用的（4412 更经典）。但它是最"全面"的，尤其在我们的场景下——低速、重载、泡沫材质。

三、为什么偏偏选 NACA 4415？

我们的赛事是限时载运——在 6 分钟内尽可能多拉 EVA 泡沫方块（每块 80mm、32g、10 分）。这决定了翼型选型的四个硬约束：

🎯

高升力

CL_max ≥ 1.2才能拉得动货

⚡

高升阻比

L/D ≥ 50才能飞得省电

🐌

低速好做

Re 120k 仍不失速才能慢飞载货

🛠️

好造好穿

15% 厚度泡沫好切割竹签好穿

五大优势详解

• 4% 弯度：即使在零度攻角也有正升力（CL≈0.5），起飞滑跑阶段不需要大攻角拉杆，降低起飞难度。

• 弯度在 40% 弦长处：这是经过几十年验证的最优位置，升力分布均匀，失速温和不突然。

• 15% 厚度：比 12% 厚 25%，结构强度大幅提升——对于 EVA 泡沫切割 + 竹签加强的工艺来说，15% 意味着翼型内部空间够大，竹签撑杆穿得过去，结构不干涉气动。

• 低雷诺数表现好：在 Re=120k（对应 6m/s 飞行速度）时，CL_max 仍达 1.47，L/D 达 54.7——很多薄翼型在这个雷诺数下已经"罢工"了。

• 低头力矩适中：Cm 在 -0.03~-0.11 范围，配平负担不大，对于 H 双垂尾 + 竹尾梁的 V3 布局来说正好合适。

雷诺数与飞行速度对照

弦长 300mm 时，不同飞行速度对应的雷诺数：

可以看到，从 6m/s 空载到 11m/s 冲刺，雷诺数从 120k 到 220k，CL_max 几乎不变（1.47），但 L/D 从 54.7 提升到 75.7——飞得越快效率越高，这正是载运比赛需要的特性。

四、为什么从翼型开始设计？

一架飞行器的设计不是从画外形开始的，而是从选翼型开始的。我们的仿真分析分五个阶段，翼型分析是第一阶段，也是地基：

五阶段设计链路

阶段 1：2D 翼型分析 ← 我们在这里

↓ 输出极曲线网格

阶段 2：3D 机翼分析

↓ 输出升力分布

阶段 3：整机定义

↓ 输出配平状态

阶段 4：稳定性分析

↓ 输出包线

阶段 5：性能与操纵评估

为什么不能跳过 2D 翼型分析直接做 3D？三个原因：

• 3D 分析的输入就是 2D 极曲线：XFLR5 做 3D 机翼分析（LLT/VLM 方法）时，每个截面的气动特性直接来自 2D 极曲线。没有 2D 数据，3D 分析无从谈起。

• 翼型是性能天花板：无论机翼平面形状怎么优化，CL_max 不会超过翼型的 CL_max；L/D 不会超过翼型的 L/D。先知道天花板在哪，才能判断 3D 设计够不够好。

• 翼型锁定后机翼几何才能定：翼型厚度决定了翼梁尺寸，弯度决定了舵面布置，失速特性决定了襟翼分段。这些都是 3D 设计的前提条件。

所以，选翼型 = 选基因。基因不对，后面怎么优化都是在错误的地基上盖楼。这就是为什么我们花这么大力气做 NACA 4415 的 2D 分析——不是为了好看，而是为了后面每一步都有数据支撑。

五、测试方法

使用 XFLR5 v6.62（XFoil 内核）进行 2D 翼型分析，方法为 Type 1 固定雷诺数极曲线批处理：

弦长 300mm 不直接输入 XFLR5（2D 分析是无量纲的），而是通过雷诺数体现：Re = V x c / nu，其中 nu = 1.5x10^-5 m^2/s（空气运动粘度）。弦长 300mm、速度 6m/s 对应 Re=120k；速度 11m/s 对应 Re=220k。

六、实测结果：四条气动曲线

以下四张图是 6 组雷诺数下的气动特性曲线，横轴均为攻角 alpha，从 -5 deg 到 +15 deg，步长 0.5 deg。

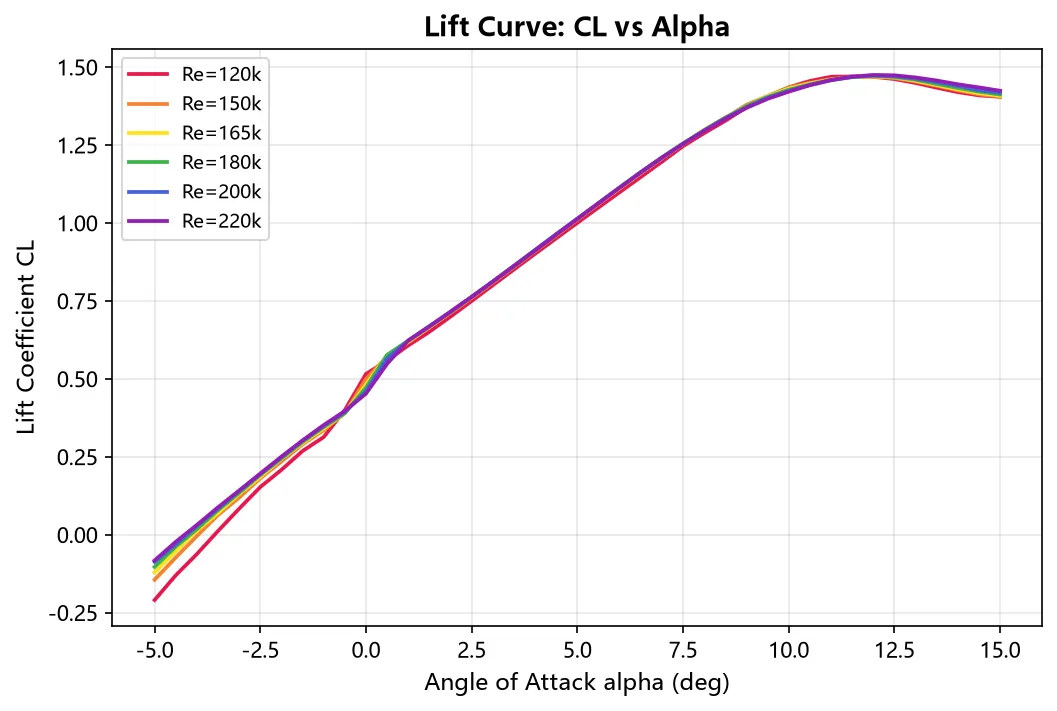

1. 升力曲线 CL-alpha

CL-alpha 曲线是翼型最重要的特性曲线。NACA 4415 在所有雷诺数下都表现出：线性段斜率约 0.11~0.13/deg，零升攻角约 -3.6~-4.3 deg，CL_max 约 1.47，失速攻角 11.5~12 deg。失速过程温和——CL 在达到最大值后缓慢下降，不是"断崖式"掉升力，这对操控安全非常有利。

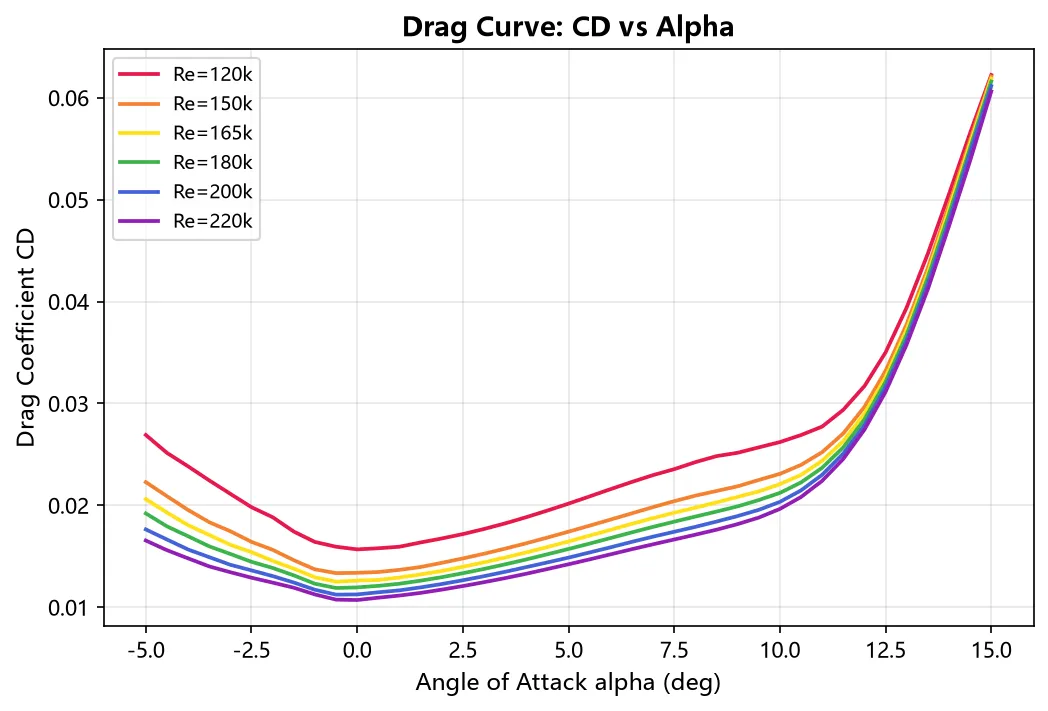

2. 阻力曲线 CD-alpha

CD-alpha 曲线呈典型"勺形"：在 0~5 deg 范围阻力最低（CD 约 0.012~0.016），超过 8 deg 后阻力快速上升。雷诺数越高，最低阻力越低——Re220k 的最小 CD 约 0.012，而 Re120k 约 0.015。

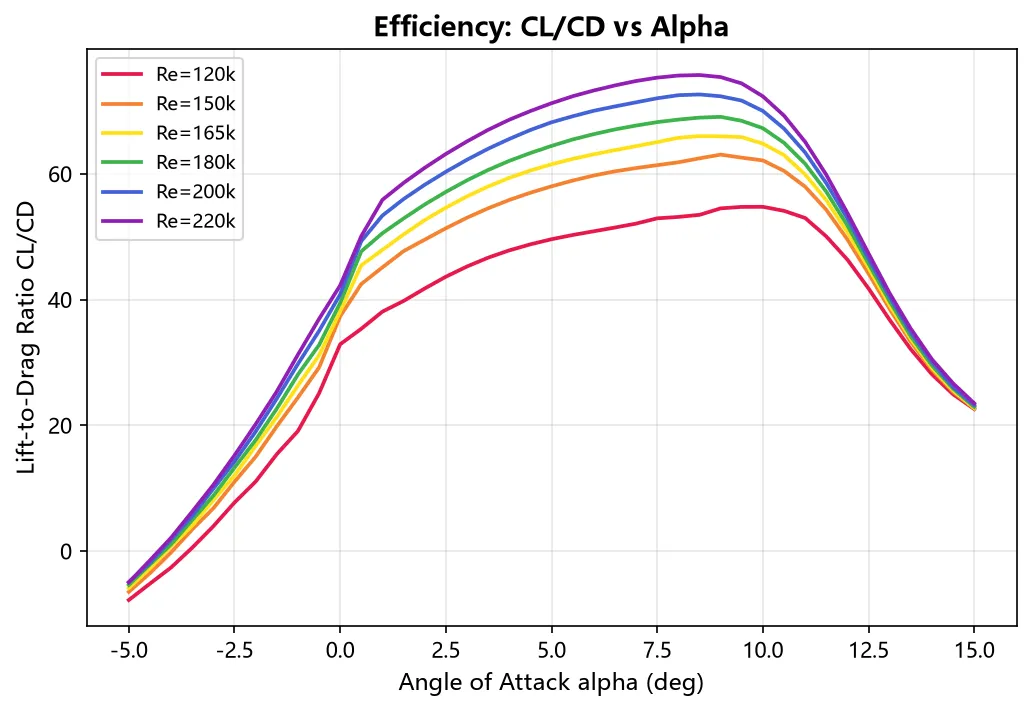

3. 升阻比曲线 L/D-alpha

L/D-alpha 曲线直接告诉我们"在哪个攻角飞最省电"。六组雷诺数的峰值：(L/D)_max 从 Re120k 的 54.7 提升到 Re220k 的 75.7（+38%）。最优攻角在 8.5~10 deg 范围，随雷诺数升高略向后移。这就是巡航攻角的推荐范围。

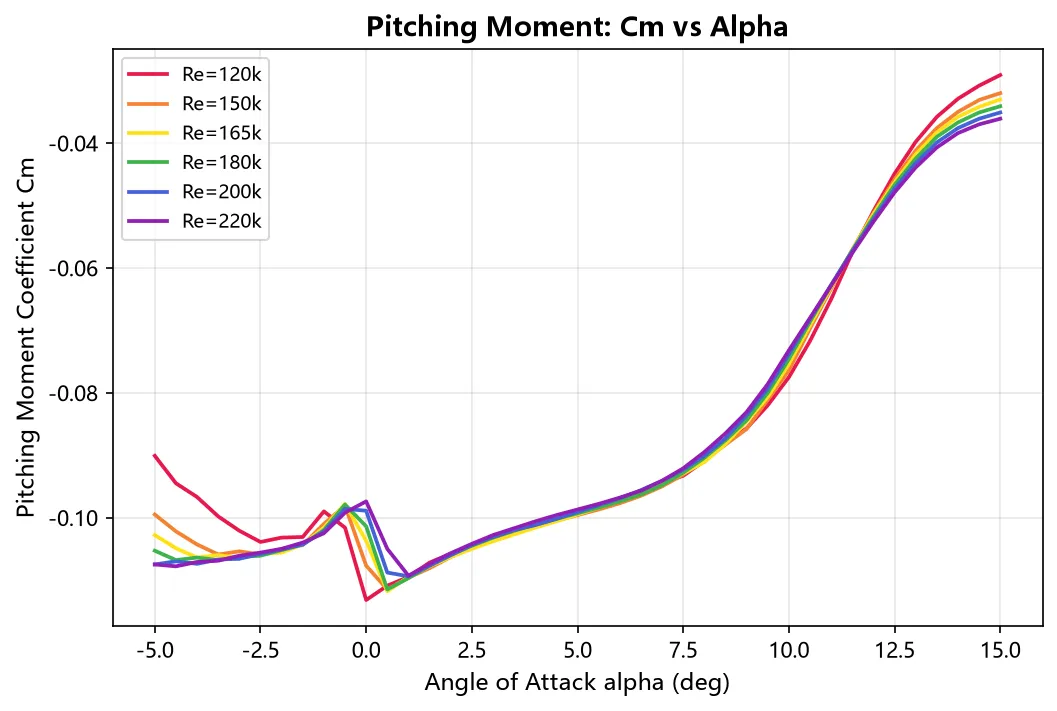

4. 俯仰力矩曲线 Cm-alpha

Cm 全程为负值（低头力矩），范围 -0.03~-0.11，随攻角变化平缓。这意味着：翼型本身有自然的低头趋势，对于 H 双垂尾 + 竹尾梁的 V3 布局来说，配平负担不大，水平尾翼不需要太大面积就能配平。

七、关键气动参数汇总

6 组雷诺数的完整气动参数对比：

雷诺数效应分析

• CL_max 几乎不变（1.470 -> 1.474）：升力天花板不受飞行速度影响，这意味着空载和满载的失速速度差异主要来自重量而非翼型特性。

• (L/D)_max 大幅提升（54.7 -> 75.7，+38%）：飞得越快效率越高，这就是为什么载运比赛要尽量保持 8m/s 以上巡航——L/D 从 55 级跳到 70 级。

• 失速攻角略升（11.5 deg -> 12 deg）：高雷诺数下边界层能量更足，能抵抗更大攻角的逆压梯度，失速更晚。

• 零升攻角略降（-3.6 deg -> -4.3 deg）：弯度效应在低雷诺数下更显著，低雷诺数时翼型在更小的负攻角才回到零升力。

八、V3 设计建议

巡航攻角：5~8 deg  CL = 0.9~1.2，L/D = 55~75  这个区间在所有雷诺数下都是高效率区，且远离失速。起飞爬升攻角：8~10 deg  CL ≈ 1.3，离 CL_max 还有 1.5~2 deg 的安全余量  满载起飞时速度偏低（Re 120k~150k），不要超过 10 deg。空载低速飞行（< 7.5m/s）须格外小心  Re < 150k 时 L/D 下降明显，效率从 70 级掉到 55 级  空载虽然轻，但飞太慢一样费电。300mm 弦 vs 285mm 原设计弦  同速度下 Re 高 5%，L/D 提升 2~3 点  翼型内部空间更大，竹签穿得更舒服，结构更好做。

九、完整原始数据

以下为 6 组雷诺数的全部 41 个工况点数据，黄色高亮行为最优 L/D 点。

Re = 120k（120,000）

Re = 150k（150,000）

Re = 165k（165,000）

Re = 180k（180,000）

Re = 200k（200,000）

Re = 220k（220,000）

爱虎科技 CAAC 教培中心 | 2026 AOPA CAADC 限时载运项目

XFLR5 v6.62 | NACA 4415 | 6 Re x 41 alpha = 246 工况点

测试日期：2026-08-12
