服务器电源管理芯片:AI 算力的「供电心脏」——从多相控制器到 DrMOS 的国产突围

一句话定位：每颗 AI 加速卡都是「电老虎」——GPU 核心电压不到 1 伏、工作电流却高达上千安培，供电管理芯片直接决定算力能不能跑满、电费省不省得下。这条长期被英飞凌、MPS、瑞萨主导的赛道，正成为国产模拟芯片突围的试金石。

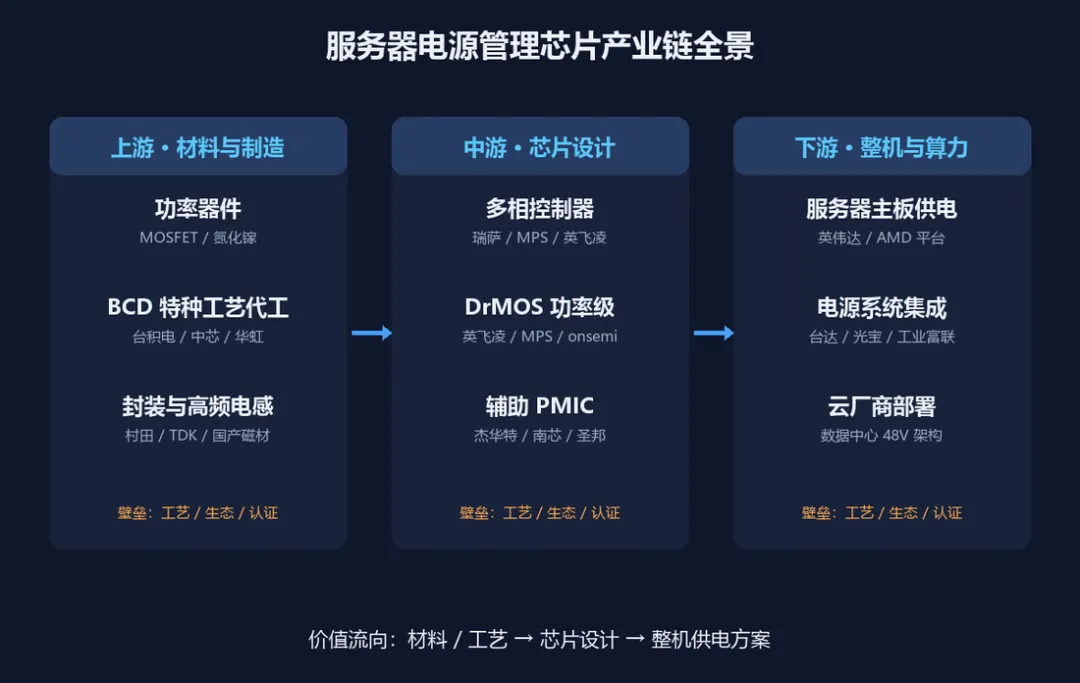

一、产业链全景图：给算力「喂电」的三段式接力

服务器供电不是插上插座那么简单，而是一场从电网到芯片核心的「电能接力」。电网交流电先进机柜电源（PSU）变成 48 伏直流，再经中间总线转换器（IBC）降到 12 伏，最后由 VRM 供电模组降到不足 1 伏、灌入 CPU/GPU 核心。每降一级电压、每升一级电流，都对应着一类专门的电源管理芯片。

二、上游：功率器件与特种工艺——「供电心脏」的原材料

电源芯片的上游有两大支柱：一是制造电源芯片本身所需的BCD 特种工艺，二是构成供电通路的功率器件与磁性元件。

BCD 工艺是电源芯片的「专属产线」。普通数字芯片用 CMOS 工艺，而电源管理芯片需要把双极晶体管（B）、CMOS（C）、高压 DMOS（D）集成在同一颗芯片上，这就是 BCD 工艺。它既要耐几十伏高压，又要精度高、噪声低，属于特种工艺的代工「偏门生意」。全球 BCD 产能高度集中在台积电、意法半导体（ST）等少数几家，国内中芯国际、华虹在成熟节点 BCD 上持续扩产，但面向服务器大电流场景的高端 BCD 仍依赖海外产能。

功率器件决定供电通路的上限。从 PSU 到 VRM，每一级都离不开 MOSFET 做开关。服务器 48V 架构下，氮化镓（GaN）功率器件凭借更低的开关损耗加速渗透；而 DrMOS 内部集成的则是低导通电阻的功率 MOSFET，单位面积能扛的电流越大，芯片越值钱。磁性元件方面，大电流 VRM 需要高频功率电感，村田、TDK 长期主导高端磁材，国产磁材厂商正在向服务器电感渗透。

三、中游：多相控制器与 DrMOS——芯片设计的主战场

这是整条链的核心。一颗上千瓦的 GPU，核心电压约 0.8 伏、电流超过 1000 安培——单颗芯片扛不住这么大的电流，必须由十几到二十几相并联供电，每相一个 DrMOS，再由一颗多相控制器统一指挥。

DrMOS 是「功率级」。它将驱动电路（Driver）和上下管 MOSFET 集成在一个封装里，单相电流从早期的 60 安培一路提升到 90 安培、100 安培，高端产品已到 120 安培以上。电流密度、转换效率、瞬态响应速度，决定了一颗 GPU 在负载剧烈波动时电压能稳住多稳——这正是英飞凌、MPS 等厂商积累了几代产品的护城河。

多相控制器是「大脑」。它负责各相电流均衡、相位错开、动态调压，并通过 PMBus 数字接口与整机管理系统通信。控制器与 DrMOS 的搭配方案往往写进英伟达、AMD 的参考设计（Reference Design），形成强生态绑定——新进入者即使芯片性能达标，也要先过「进参考设计」这一关。

国产厂商已站上牌桌。杰华特是国内最早聚焦服务器电源的模拟芯片公司之一，DrMOS 与多相控制器产品已进入多家服务器与算力平台方案；南芯科技从手机快充芯片起家，向大功率算力电源延伸，2025 年营收 32.6 亿元、归母净利 2.4 亿元，研发投入 6.5 亿元；杰华特 2025 年营收 26.6 亿元，研发投入高达 9.6 亿元，归母净利为 -7.2 亿元，仍处于高投入换市场卡位的阶段（数据来源：两家公司 2025 年年报，经 Westock 数据终端核验）。此外，圣邦股份、晶丰明源等模拟平台型公司也在布局大电流电源产品线。

四、下游：从 48 伏母线到千安培核心——服务器怎么「吃电」

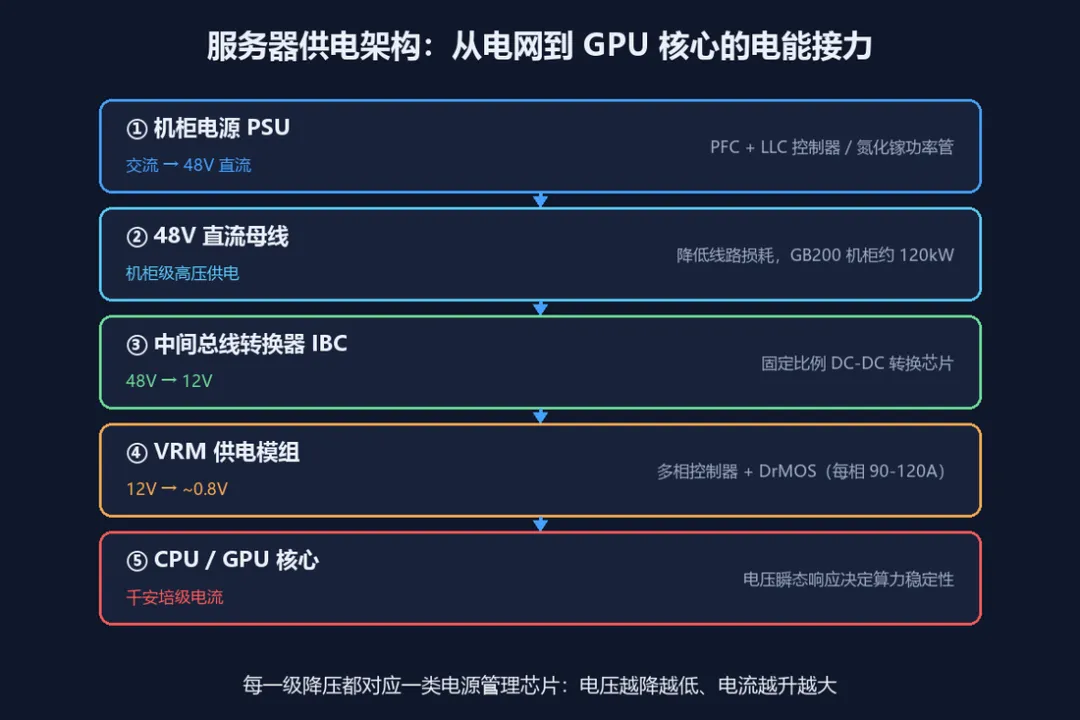

理解下游，先看供电架构。英伟达 GB200 机柜采用 48V 甚至更高电压的直流母线供电，机柜级功耗高达 120 千瓦左右。供电链路分四段：PSU（交流转 48V）→ 母线 → IBC（48V 转 12V）→ VRM（12V 转 0.8V 核心电压）。电压越高、电流越小，线路损耗越低，这就是供电架构从 12V 向 48V 演进的原因。

对芯片厂商来说，AI 时代的最大变化是单机价值量跃迁。一台传统 x86 服务器的电源管理芯片价值量在数十美元量级；而一台 8 卡 AI 服务器，仅 GPU 供电部分的多相控制器与 DrMOS 用量就是传统服务器的数倍，加上 HBM、网络芯片、电源系统管理，整体价值量可达数百美元量级（行业估算）。算力越大，供电芯片的「含金量」越高——这是本轮电源管理芯片需求激增的底层逻辑。

五、关键洞察：卡脖子在哪、钱在哪、往哪走

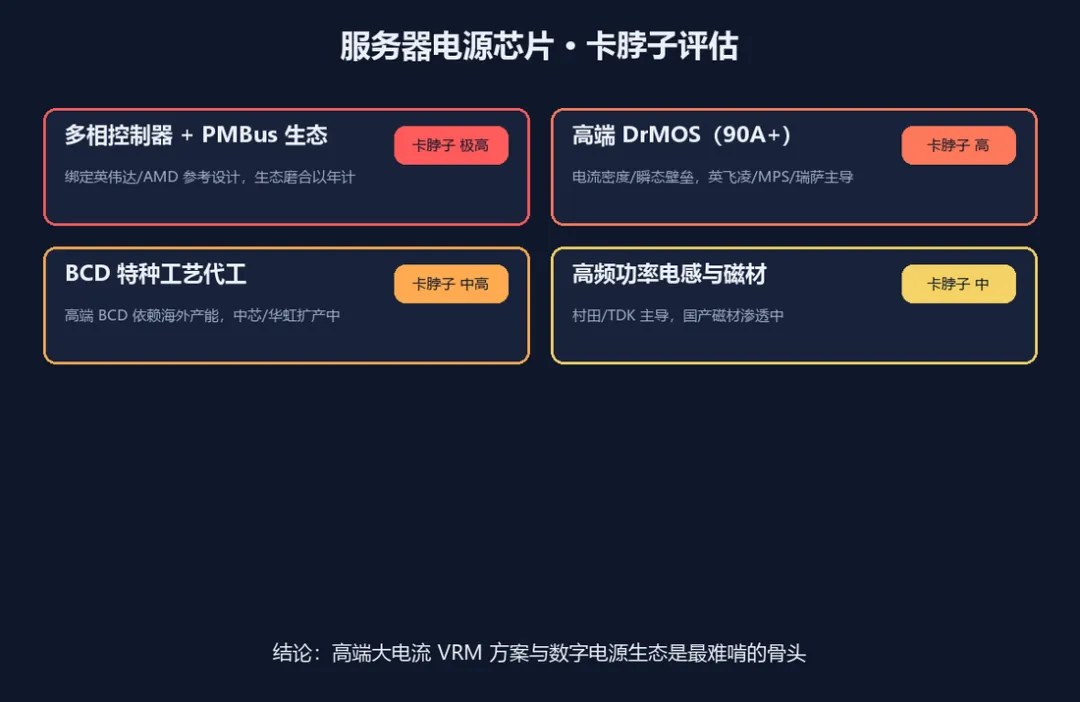

卡脖子评估

高端 DrMOS 与多相控制器是当前卡脖子最集中的环节。90 安培以上大电流 DrMOS、以及能进英伟达/AMD 参考设计的整套 VRM 方案，仍由英飞凌、MPS、瑞萨主导，国产产品在中低电流段已能量产，高端段处于验证放量期。PMBus 数字电源协议生态是隐形的第二道门槛——控制器要和整机管理系统对话，生态磨合周期以年计。BCD 工艺产能与高端磁材则属于「慢变量」，随着国产特种工艺扩产逐步缓解。

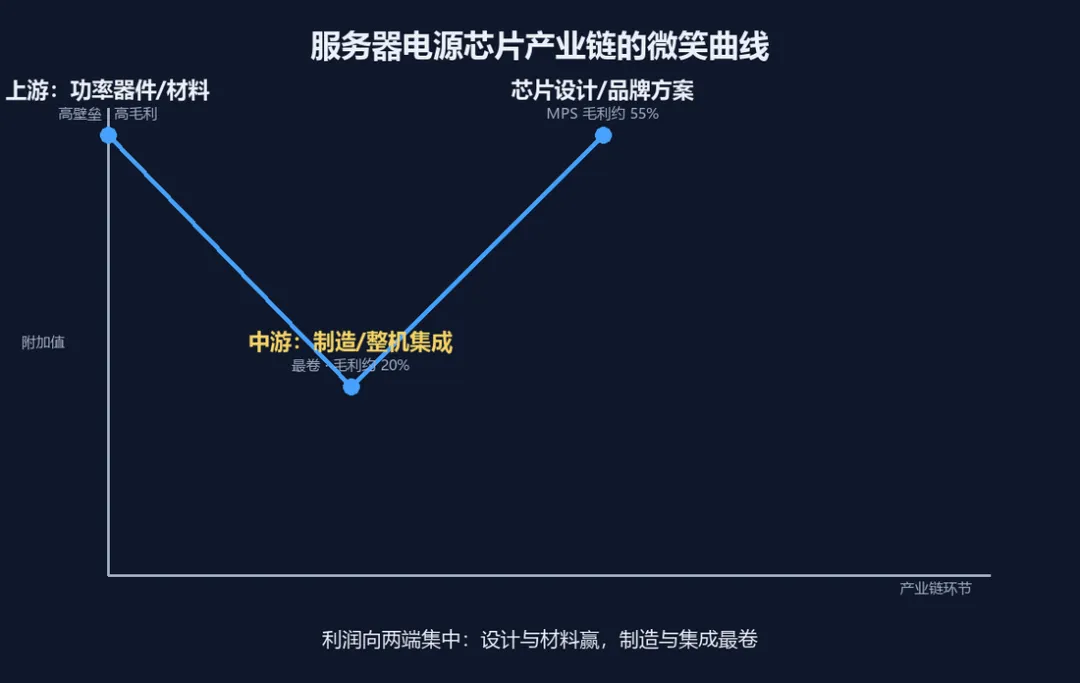

微笑曲线：钱在哪

这条链的价值分布呈典型微笑曲线：左端上游功率器件与材料（英飞凌功率部门、高端磁材）壁垒高、毛利厚；谷底是制造与整机集成环节（电源系统集成毛利率普遍在 20% 上下，最卷）；右端芯片设计与品牌方案（MPS 毛利率常年 55% 上下、英飞凌电源方案毛利 40% 以上）是利润最丰厚的环节。对国产厂商而言，从右端的「设计」切入、向上游材料和特种工艺延伸，是利润与话语权的双重路径。

国产化率与驱动

国产服务器电源芯片整体国产化率仍处于爬坡期：消费级电源管理芯片国产化已较成熟，而服务器级大电流 VRM 方案国产化率估计不足两成（行业估算），这正是杰华特、南芯们加大研发投入的动因。驱动因素有三：一是 AI 加速卡功耗从 H100 的 700 瓦级升至 B200 的 1000 瓦以上，供电芯片用量与规格同步提升；二是 48V 架构切换带来新一轮产品定义窗口，新架构对新进入者更友好；三是供应链安全诉求下，服务器整机厂主动引入国产二供。

六、一句话总结

服务器电源管理芯片是 AI 算力的「供电心脏」：上游特种工艺与功率器件定边界，中游多相控制器与 DrMOS 定性能，下游整机生态定格局——国产厂商已经坐上牌桌，真正的胜负手在于高端大电流产品能否批量写进全球主流算力平台的参考设计。

数据来源：全球服务器供电架构与芯片格局参考英伟达 GTC 公开资料、厂商产品手册及行业报告（2025-2026）；国产厂商财务数据来自杰华特、南芯科技 2025 年年报（经 Westock 数据终端核验）；价值量与国产化率为行业估算。
