蓝牙转CAN总线PC软件使用教程

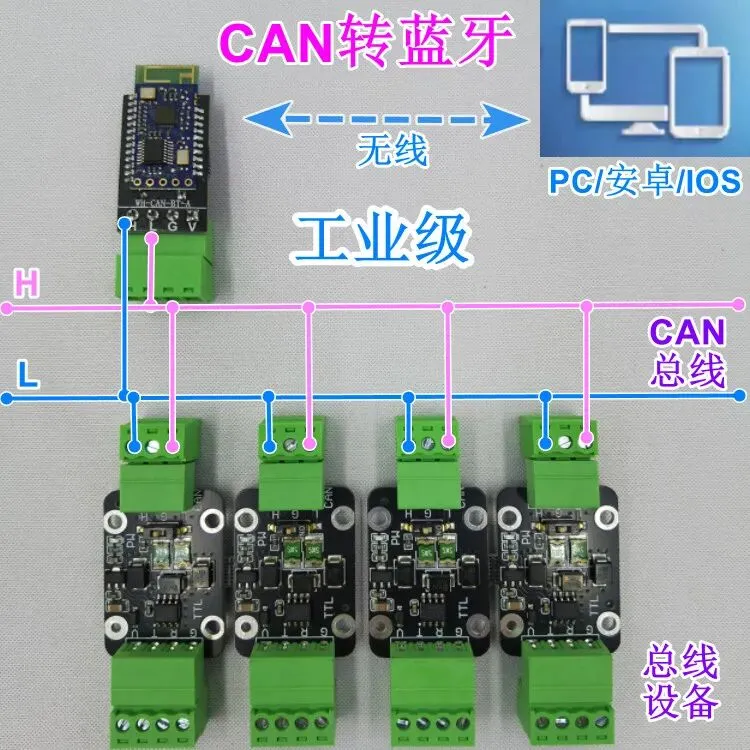

一、接线

V接3.7-18V(低压版)、3.7-28V(宽压版)

G接电源负极

H接CAN总线的H

L接CAN总线的L

二、上电

     现象:灯慢闪

三、打开电脑(win10为例)

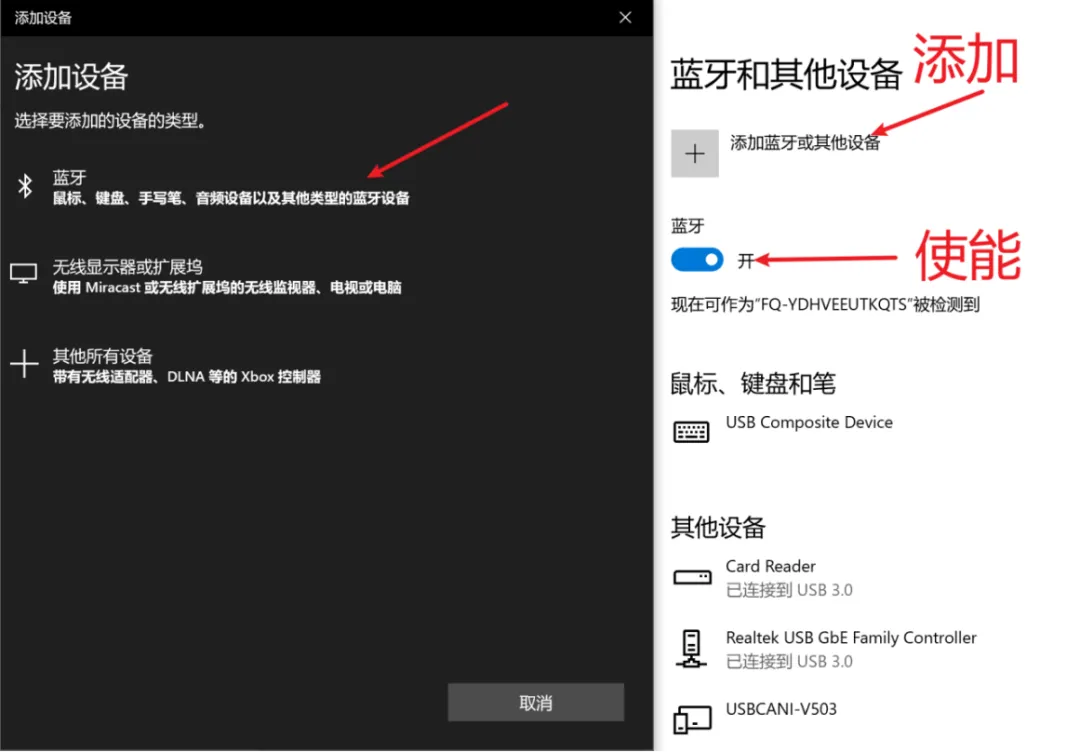

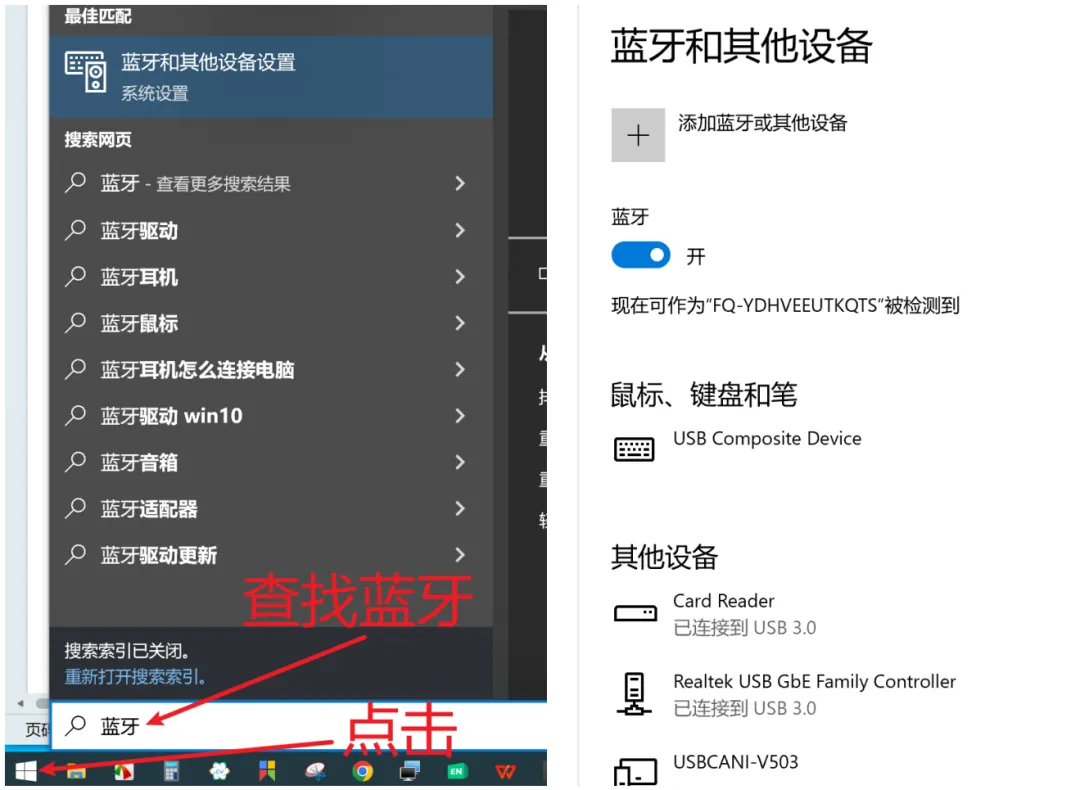

四、添加蓝牙

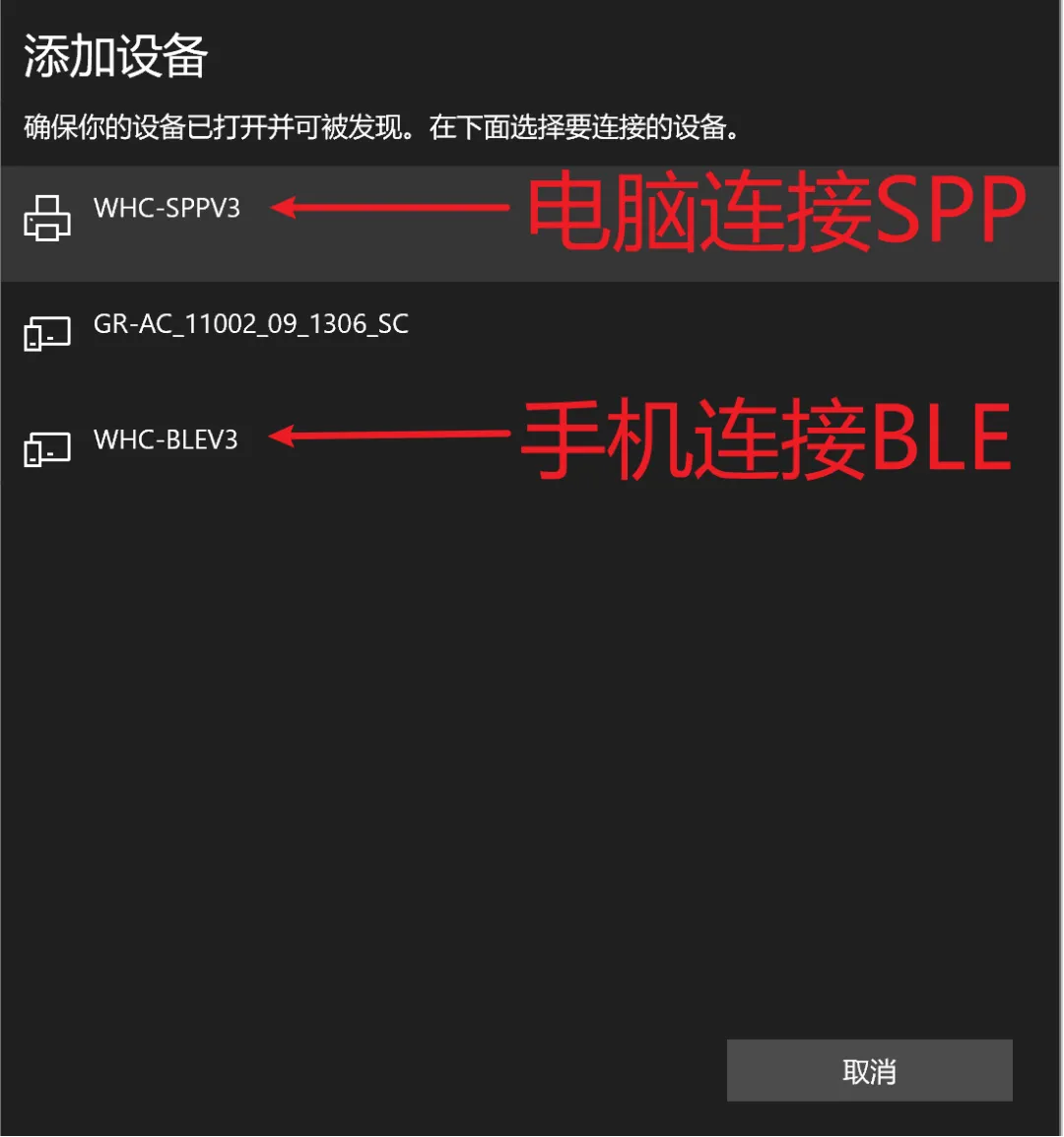

五、连接蓝牙

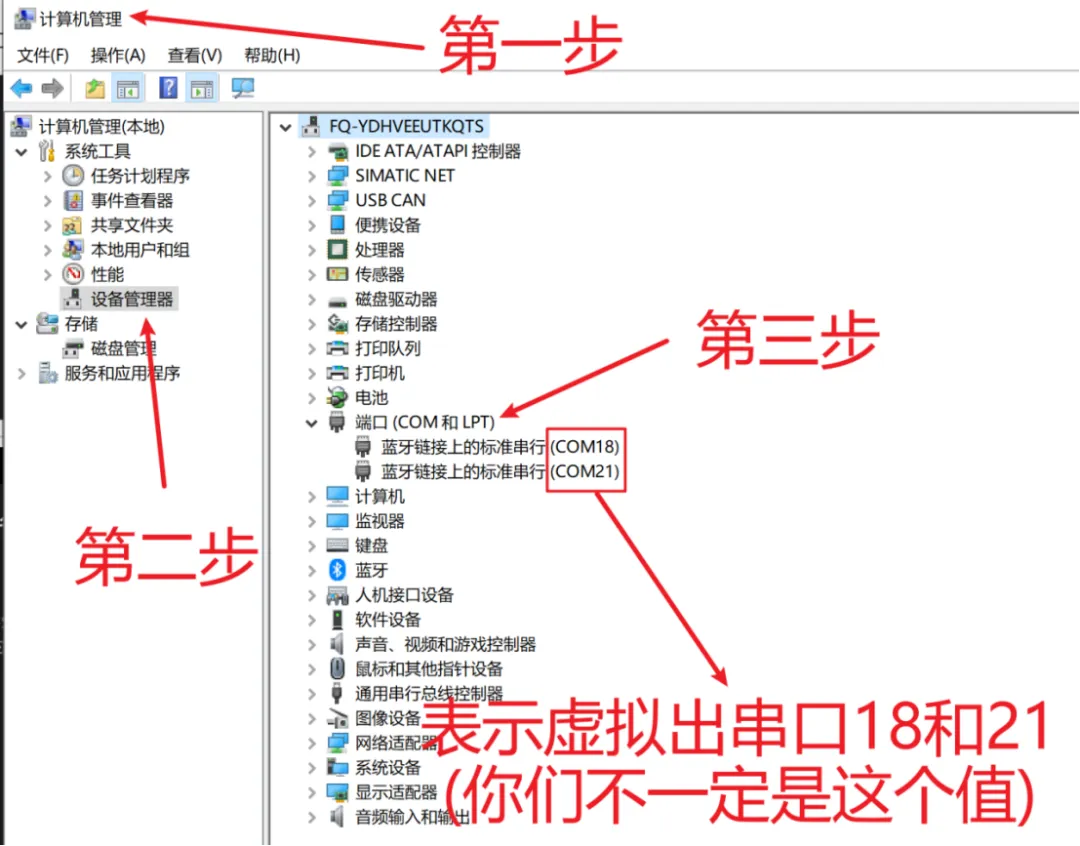

六、查看端口

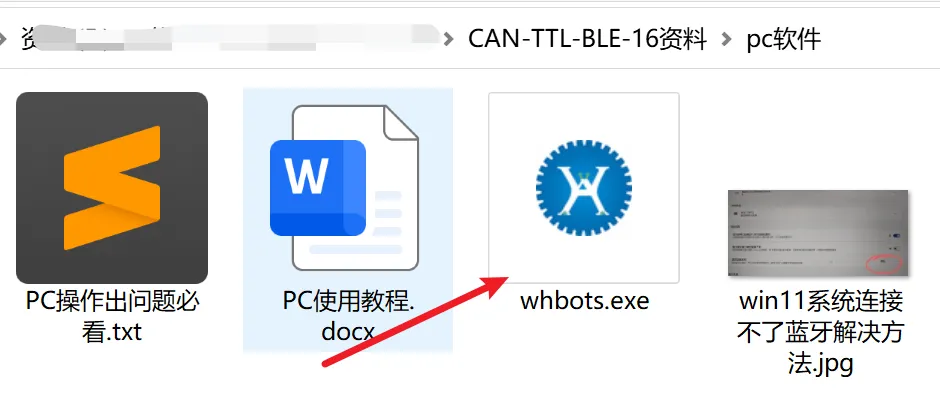

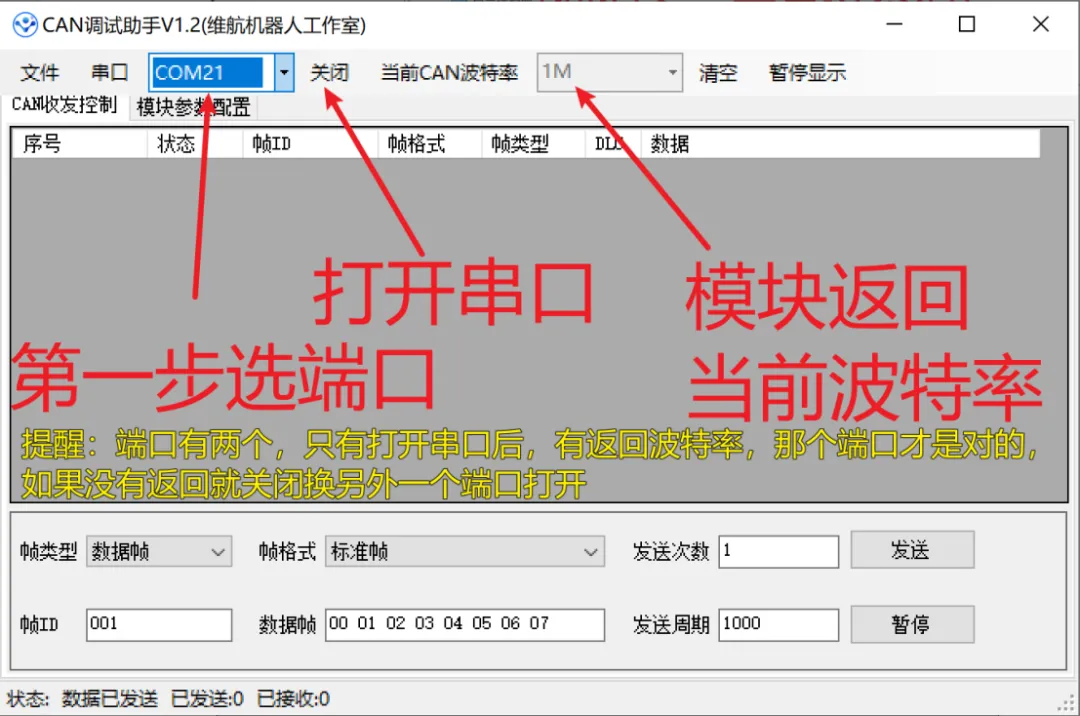

七、运行软件

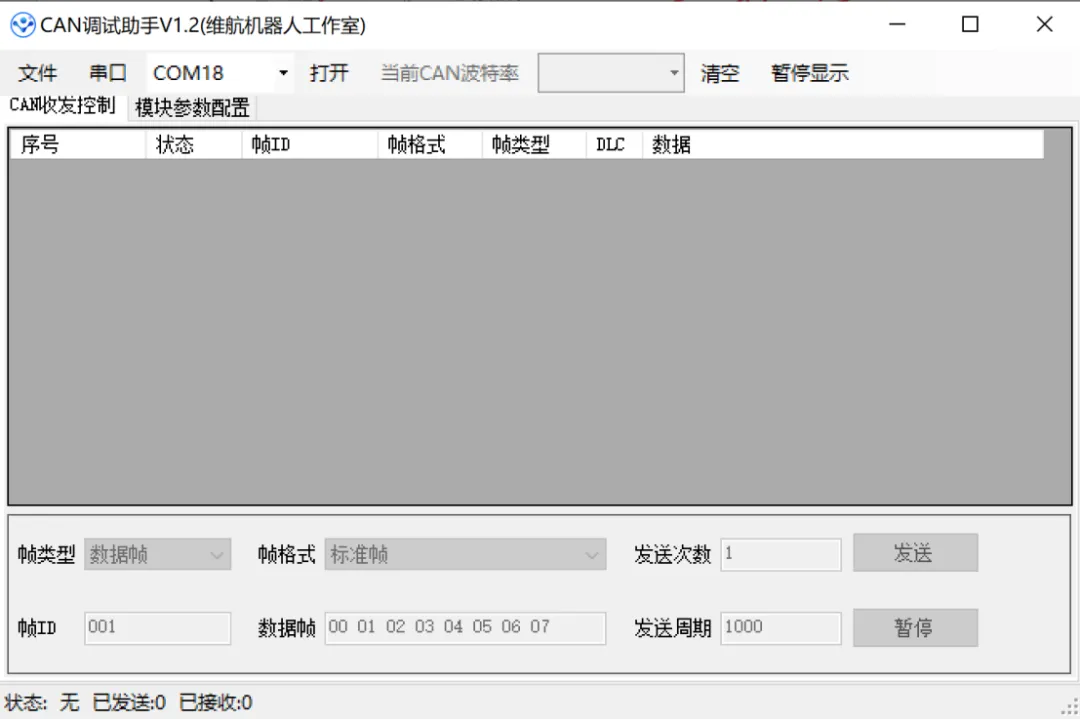

八、打开串口

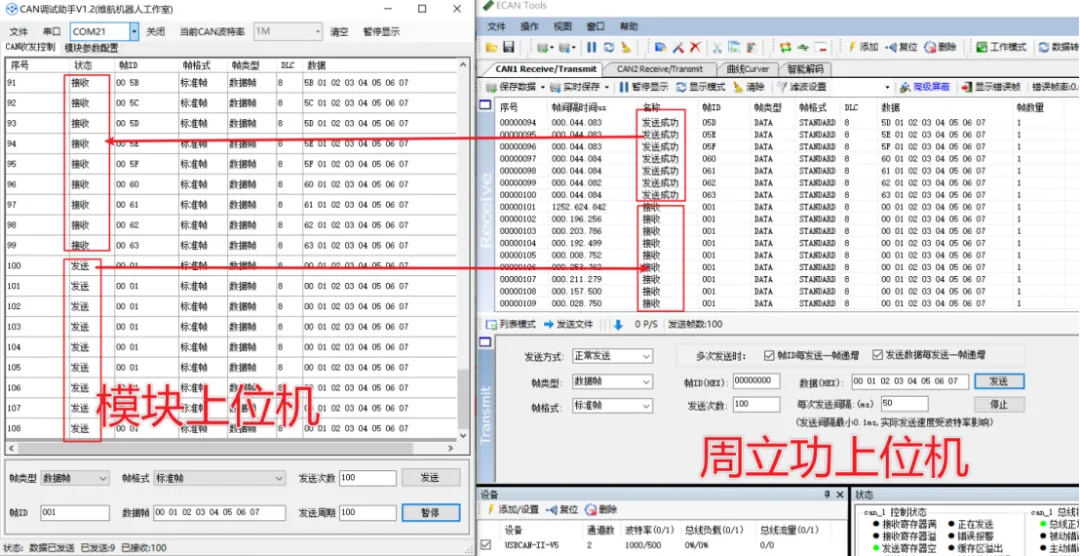

九、双向通讯测试(周立功设备你要自己有)

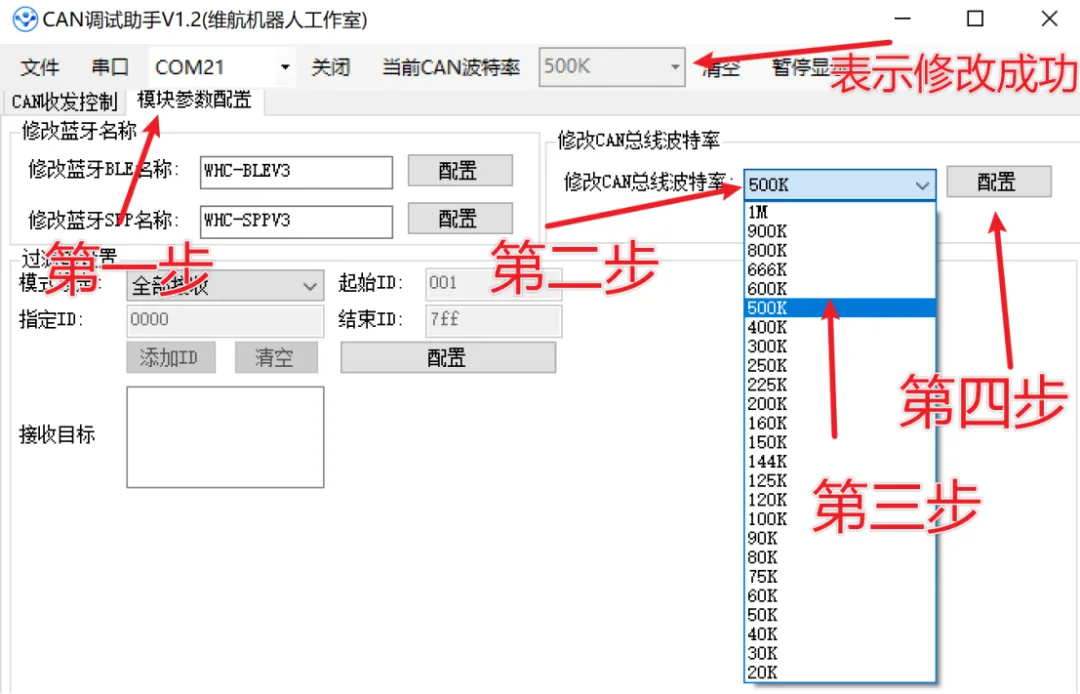

十、修改CAN总线波特率(选择波特率--点击配置--返回当前CAN波特率)

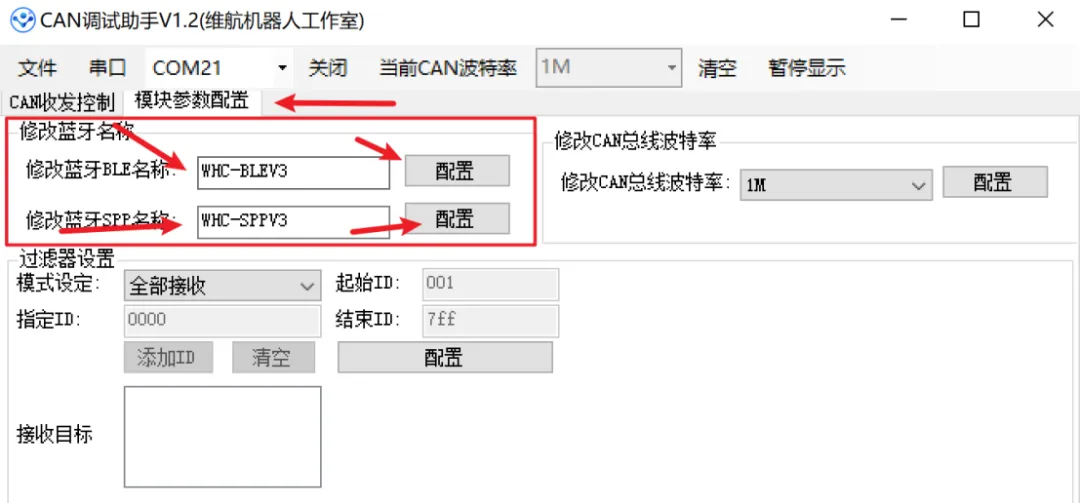

十一、修改蓝牙名称(配置后需要重新启动模块才能生效)

十二、can过滤器设置

全部接收:全部监听CAN总线数据(此模式，高波特率且周期短情况下会丢包)

指定标准帧:只接收指定标准帧数据，最多添加5个ID(此模式，基本不丢包)

指定扩展帧:只接收指定扩展帧数据,最多支持2个ID(此模式，基本不丢包)

范围标准帧:只接收起始ID到结束ID期间的所有ID数据(此模式，高波特率且周期短情况下会丢包)

范围扩展帧:只接收起始ID到结束ID期间的所有ID数据(此模式，高波特率且周期短情况下会丢包)
