前面文章我们已经介绍了，如何点亮LCD屏幕、在屏幕上显示ASCII字符和中文，但是在实际开发产品的时候，很多时候需要显示图片，所以本篇文章将介绍如何解码存储在SD卡中的BMP/JPG/JPEG/PNG/GIF等图片，并在LCD上显示出来。一般最常用的图片格式有：BMP、JPEG（或 JPG）、 PNG 和 GIF。其中 PNG、JPEG（或JPG）和BMP是静态图片，而GIF则是可以实现动态图片。下面，简单介绍一下这几种图片格式。BMP（全称Bitmap）是Window操作系统中的标准图像文件格式，文件后缀名为“.bmp”，使用非常广。它采用位映射存储格式，除了图像深度可选以外，不采用其他任何压缩，因此，BMP文件所占用的空间很大，但是没有失真。BMP文件的图像深度可选1bit、4bit、8bit、16bit、24bit及 32bit。BMP文件存储数据时，图像的扫描方式是按从左到右、从下到上的顺序。①：位图头文件数据结构，它包含BMP图像文件的类型、显示内容等信息； ②：位图信息数据结构，它包含有BMP图像的宽、高、压缩方法，以及定义颜色等信息 ③：调色板，这个部分是可选的，有些位图需要调色板，有些位图，比如真彩色图（24位 的BMP）就不需要调色板； ④：位图数据，这部分的内容根据 BMP位图使用的位数不同而不同，在24位图中直接使用RGB，而其他的小于24位的使用调色板中颜色索引值。 JPEG是Joint Photographic Experts Group(联合图像专家组)的缩写，文件后缀名为“.jpg”或 “.jpeg”，是最常用的图像文件格式，由一个软件开发联合会组织制定。同 BMP 格式不同， JPEG 是一种有损压缩格式，能够将图像压缩在很小的储存空间，图像中重复或不重要的资料会被丢失，因此容易造成图像数据的损伤（BMP不会，但是BMP占用空间大）。尤其是使用过高的压缩比例，将使最终解压缩后恢复的图像质量明显降低，如果追求高品质图像，不宜采用过高压缩比例。但是JPEG压缩技术十分先进，它用有损压缩方式去除冗余的图像数据，在获得极高的压缩率的同时能展现十分丰富生动的图像，换句话说，就是可以用最少的磁盘空间得到较 好的图像品质。而且JPEG是一种很灵活的格式，具有调节图像质量的功能，允许用不同的压缩比例对文件进行压缩，支持多种压缩级别，压缩比率通常在10:1到40:1之间，压缩比越大，品质就越低；相反地，压缩比越小，品质就越好。比如可以把 1.37Mb 的 BMP 位图文件压缩至 20.3KB。当然也可以在图像质量和文件尺寸之间找到平衡点。JPEG格式压缩的主要是高频信息， 对色彩的信息保留较好，适合应用于互联网，可减少图像的传输时间，可以支持24bit真彩色， 也普遍应用于需要连续色调的图像。JPEG/JPG 的解码过程可以简单的概述为如下几个部分：JPEG 文件数据分为文件头和图像数据两大部分，其中文件头记录了图像的版本、长宽、采 样因子、量化表、哈夫曼表等重要信息。所以解码前必须将文件头信息读出，以备图像数据解 码过程之用。②：从图像数据流读取一个最小编码单元(MCU)，并提取出里边的各个颜色分量单元。 使用文件头给出的哈夫曼表，对分割出来的颜色分量单元进行解码，把其恢复成8×8的数据矩阵。 此部分解码工作以8×8的数据矩阵为单位，其中包括相邻矩阵的直流系数差分解码、使用文件头给出的量化表反量化数据、反Zig-zag编码、隔行正负纠正、反向离散余弦变换等5个步 骤，最终输出仍然是一个8×8的数据矩阵。 将一个MCU的各个颜色分量单元解码结果整合起来，将图像颜色系统从YCrCb向RGB转换。 不断读取数据流中的MCU并对其解码，直至读完所有MCU为止，将各MCU解码后的数据正确排列成完整的图像。JPEG的解码本身是比较复杂的，这里FATFS的作者，提供了一个轻量级的 JPG/JPEG 解码库：TjpgDec，最少仅需 3KB 的 RAM 和 3.5KB 的 FLASH 即可实现 JPG/JPEG 解码，本例程采用 TjpgDec作为 JPG/JPEG 的解码库。PNG（Portable Network Graphics）是一种无损的位图图像格式，旨在替代GIF 格式并增加 一些GIF文件格式所不具备的特性。PNG图像使用一种称为DEFLATE的无损数据压缩算法来减小文件大小，不会损失图像质量。这种压缩算法结合了LZ77算法和哈夫曼编码，能够有效地压缩数据并减小文件大小。 在 PNG 编码过程中，预滤器编码格式被用来先对图像数据进行预处理，以便更好地利用 Deflate 算法进行压缩。PNG 定义了五种不同的预滤器，分别是 None、Sub、Up、Average 和 Paeth。这些预滤器根据图像像素的特性对每一行的像素进行编码，以更好地利用Deflate算法进行压缩。PNG还支持多种颜色模式，包括8位灰度图像、索引彩色图像和24位真彩色图像，并且可以支持 Alpha 通道透明度，这意味着可以在图像中创建半透明的效果。此外，PNG还支持多层图像，可以将多个图像组合在一起，每个图像可以具有自己的透明度和颜色。 ①：文件署名域（File Signature）：这是文件的开头部分，由 8 个字节组成，用于标识该文件是一个PNG文件。其值固定为"89 50 4E 47 0D 0A 1A 0A"。 ②：关键数据块（Critical Chunk）：这是PNG文件必须包含的数据块，包括IHDR、IDAT、 IEND等。IHDR块包含了图像的基本信息，如宽度、高度、像素格式等；IDAT块包含了图像的实际数据；IEND块标记了图像数据的结束。 ③：辅助数据块（Ancillary Chunk）：这是可选的数据块，用于存储与图像相关的其他信息， 如文本注释、时间戳等。这些数据块对于解码图像是可选的，但如果存在，解码器应当对其进行解析。GIF(Graphics Interchange Format)是 CompuServe 公司开发的图像文件存储格式，1987年开发的GIF文件格式版本号是GIF87a，1989年进行了扩充，扩充后的版本号定义为GIF89a。GIF 图像文件以数据块(block)为单位来存储图像的相关信息。一个 GIF 文件由表示图形/图像的数据块、数据子块以及显示图形/图像的控制信息块组成，称为GIF数据流(DataStream)。数据流中的 所有控制信息块和数据块都必须在文件头(Header)和文件结束块(Trailer)之间。GIF 文件格式采用了 LZW(Lempel-ZivWalch)压缩算法来存储图像数据，定义了允许用户为图像设置背景的透明(transparency)属性。此外，GIF文件格式可在一个文件中存放多幅彩色图形/图像。如果在GIF文件中存放有多幅图，它们可以像演幻灯片那样显示或者像动画那样演示。一个 GIF 文件的结构可分为文件头(FileHeader)、GIF 数据流(GIFDataStream)和文件终结器 (Trailer)三个部分。文件头包含 GIF文件署名(Signature)和版本号(Version)；GIF数据流由控制标识符、图像块(ImageBlock)和其他的一些扩展块组成；文件终结器只有一个值为 0x3B 的字符 （';'）表示文件结束。Demo程序在开机的时候先检测字库，然后检测SD卡是否存在，如果SD卡存在，则开始查找SD卡根目录下的PICTURE文件夹，如果找到则显示该文件夹下面的图片文件（支持bmp、jpg、jpeg、 png 格式），循环显示，通过按K1和K2可以快速浏览下一张和上一张，BO按键用于暂停/继续 播放。如果未找到 PICTURE文件夹或者文件夹中没有任何图片文件，则提示错误。需要准备不同格式的图片文件，格式支持bmp，jpg/jpeg，png和gif，也可以使用源代码PICTURE目录下的文件。为确保程序能正常读取到图片文件并显示在LCD屏幕上，请将准备好的图片文件，完整拷贝到 SD 卡根目录下的 PICTURE文件夹中。依赖：BSP/LCD，Middlewares/MYFATFS。由于项目代码量比较大，不太好贴出全部代码，可先下载源代码查看解析，代码地址：https://github.com/bkssxzdwy/esp32s3_samples/tree/main/examples/mcu_lcd_picture_project程序基于上一篇文章源代码，主要增加Middlewares/PICTURE和Middlewares/MYFATFS模块。PICTURE模块是解析和显示图片的核心代码，代码结构如下所示：bmp.c和 bmp.h用于实现对bmp文件的解码；gif.c和gif.h用于实现对gif文件的解码；jpeg.c、jpeg.h、tjpgd.c和tjpgd.h用于实现对jpeg/jpg文件的解码； png.c、png.h、pngle.c和pngle.h用于实现对png文件的解码; picture.c和picture.h是整个图片解码和显示的应用程序掉用主入口，主要包括初始化和显示图片函数，如下所示：voidpicture_init();uint8_tpicture_show(char *file_name, uint16_t x, uint16_t y, uint16_t width, uint16_t height);

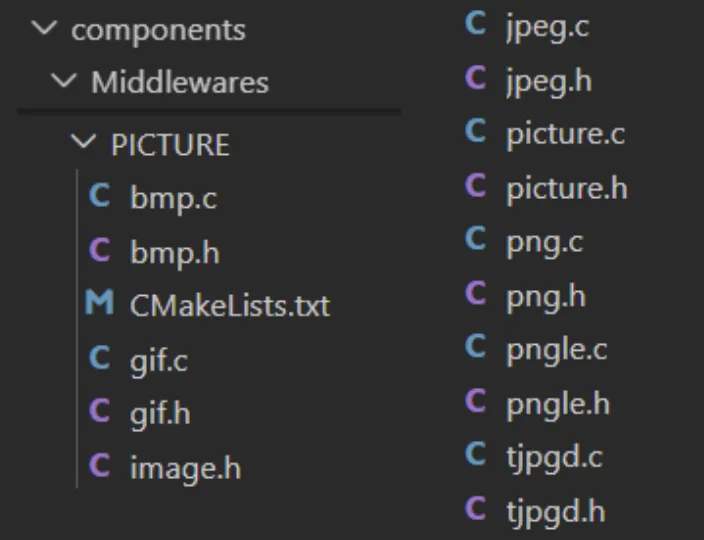

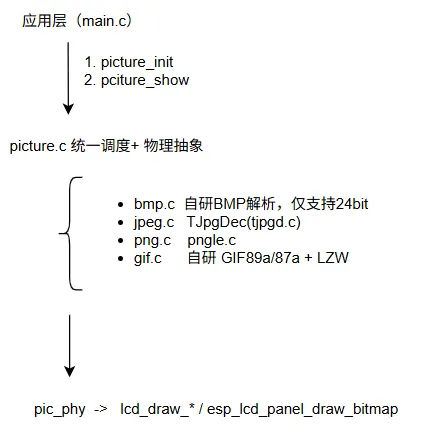

上面这几个文件的代码太长了，而且也有规定的标准，结合上面介绍的各个图片编码的格式来编写，所以在这里不贴出来，可自行查看源码理解。MYFATFS模块下主要增加fstools.c和fstool.h类，主要方法如下：/*初始化*/uint8_tfstools_init(void);/*识别文件类型*/uint8_tfstools_file_type(char *fname); /*获取Path路径下，文件总个数*/uint16_tfstools_get_file_count(char *path); /*按偏移 seek 目录项的函数*//*把已打开目录的读指针直接跳到指定字节偏移 ofs，下次 f_readdir 就读到那条目录项。*//*对应 FatFs 源码里的内部函数 dir_sdi（directory seek）*/FRESULT fstools_dir_sdi(FF_DIR *dp,DWORD ofs);

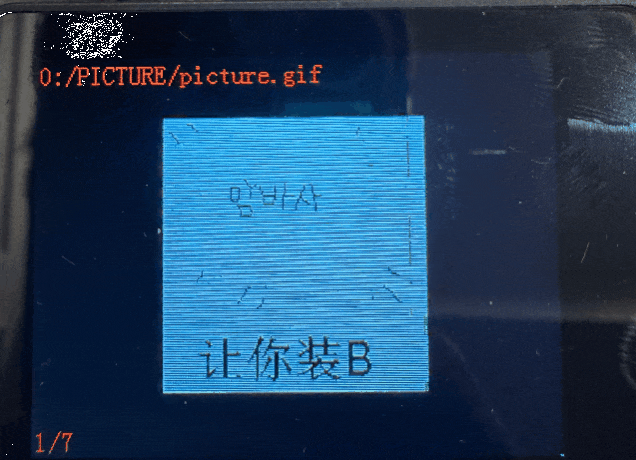

其他文件由于篇幅就不多讲解，大家可以直接查看源代码，其中有详细的注释分析。至此，我们已经可以点亮LCD显示屏幕，并在上面显示文字、中文和图片了。下一篇文章将分享如何在LCD显示屏幕上实现触摸操作，敬请期待！谢谢！
