核心判断

空白掩模版是光罩制造的标准化起点，其技术价值来自把整板几何精度、纳米级表面、光学薄膜、洁净涂胶和全板缺陷控制集成在同一块基板上。DUV产品主要围绕高纯石英、铬或钼硅膜、透过率与相位稳定性展开；EUV掩模坯进一步引入低热膨胀基板、约40对Mo/Si反射多层膜及13.5nm波长下的同波长缺陷检测。理解空白掩模版，需要同时观察材料结构、制造工序、检测方法和下游光罩加工之间的配合。

1. 缺陷会沿着光罩与晶圆链条被放大

空白版上的颗粒、划伤、凹坑、针孔、膜层突起和涂胶异常，可能在电子束写入、刻蚀后形成图形缺口或多余结构，并在晶圆曝光时重复印刷。掩模是一件会被反复使用的母版，同一缺陷可能影响整批晶圆，因而客户关注的是缺陷尺寸、密度、坐标和可印刷性，而非单一的表面目检结果。缺陷越接近先进节点的分辨极限，检测灵敏度和缺陷分类能力越重要。

2. 石英基板决定几何稳定和成像底噪

基板需要兼顾高纯度、低气泡与夹杂、低双折射、低热膨胀、高透过率以及极高平整度。切割、研磨、抛光和清洗既要去除表面损伤层，又不能引入亚表面裂纹、残留磨料和金属污染。整板翘曲会影响写入对焦和曝光套刻，局部粗糙度会增加散射并诱发膜层缺陷，因此原料制备与精密加工必须协同，而非只依靠末端抛光修正。

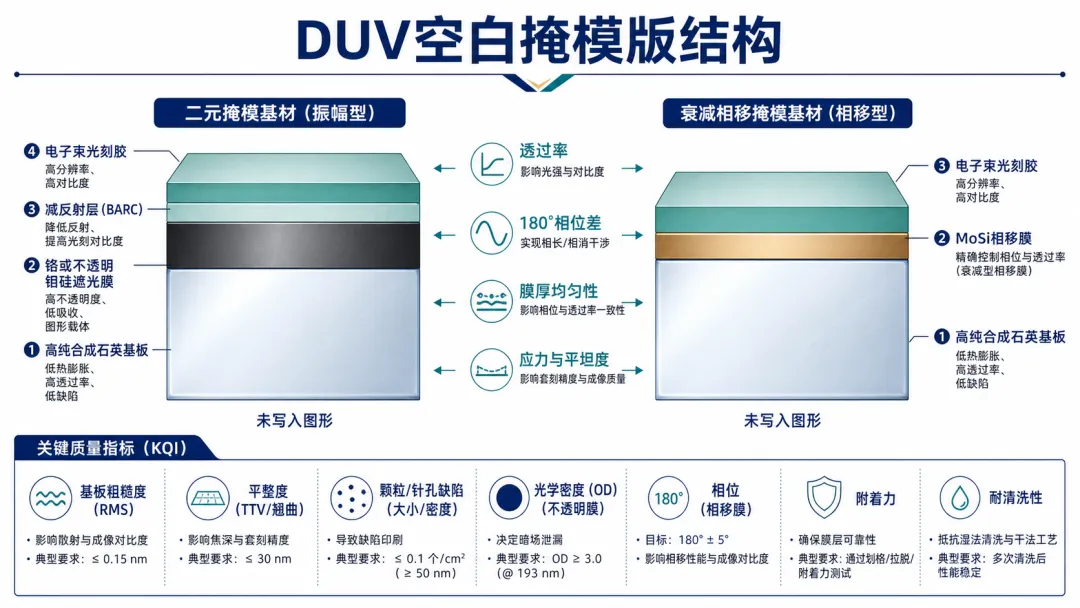

3. 遮光膜与相移膜同时受光学和刻蚀约束

二元掩模要求遮光区拥有足够光学密度，同时膜层要薄、应力小、附着牢并适配精细刻蚀；衰减相移掩模还需精确控制透过率和相位差。铬膜工艺成熟，MoSi体系可用于不透明膜或相移膜，并具有不同的刻蚀与光学设计窗口。膜厚均匀性、成分比例、应力和表面化学稍有漂移，就会传导到临界尺寸、相位和清洗耐久性。

4. 匀胶质量决定下游写入窗口

空白版常按客户需求预涂电子束光刻胶。胶膜需要厚度均匀、边缘可控、低颗粒、低针孔，并在储存和运输后保持敏感度与显影特性。胶液过滤、旋涂环境、软烘曲线和包装洁净度共同决定写入窗口。光刻胶本身性能优良，如果与底层膜表面能、附着力或后续刻蚀体系不匹配，仍可能出现剥离、残胶和线边粗糙。

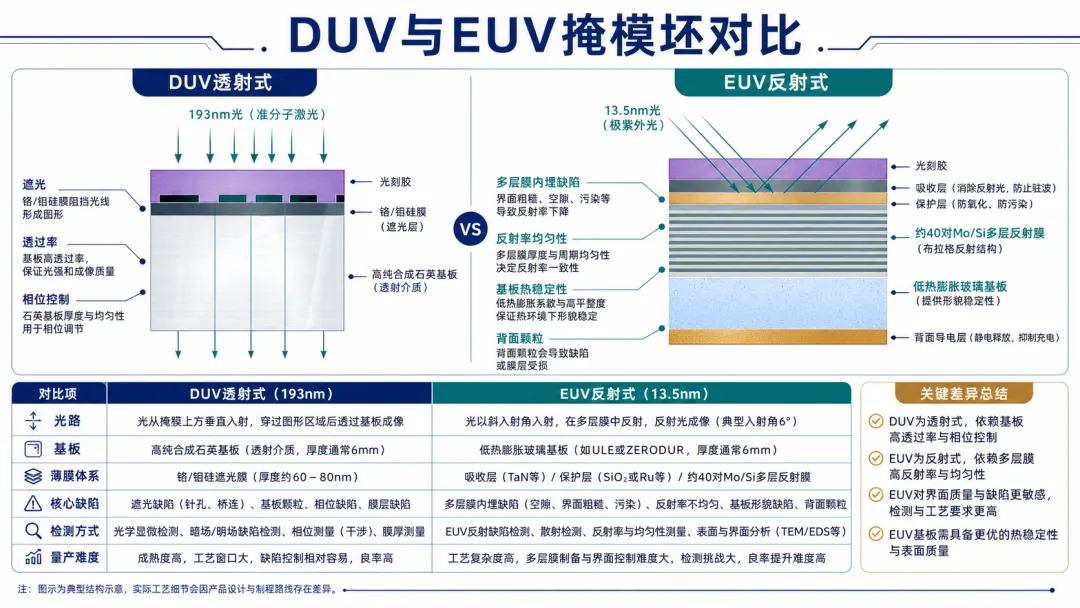

5. EUV把膜内缺陷和同波长检测推到前台

EUV掩模坯通过Mo/Si多层膜反射13.5nm光，膜层周期和界面粗糙度共同决定反射率。基板上的微小凸起或颗粒会在多层膜生长中被复制、放大或形成相位扰动，常规可见光检测未必能准确判断其印刷风险。采用13.5nm同波长的actinic检测，可以识别多层膜内部的可印刷相位缺陷，但设备、光源和数据分析门槛显著提高。

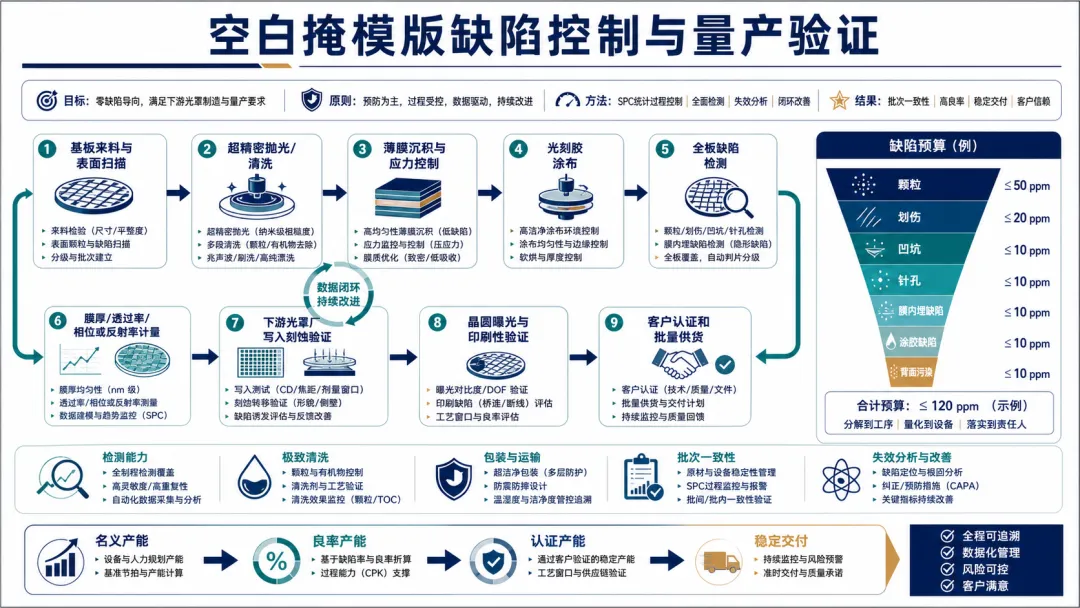

6. 认证把名义产能筛成有效产能

空白版导入通常要经历来料计量、光罩写入与刻蚀验证、缺陷复核、晶圆曝光和批次稳定性评价。客户还会验证清洗寿命、包装运输、储存期和供应连续性。新增设备投产只代表具备加工能力，只有良率达到目标、产品通过特定规格认证并能持续交付，才会转化为有效产能。高端产品的验证周期和失效分析闭环往往比厂房建设更慢。

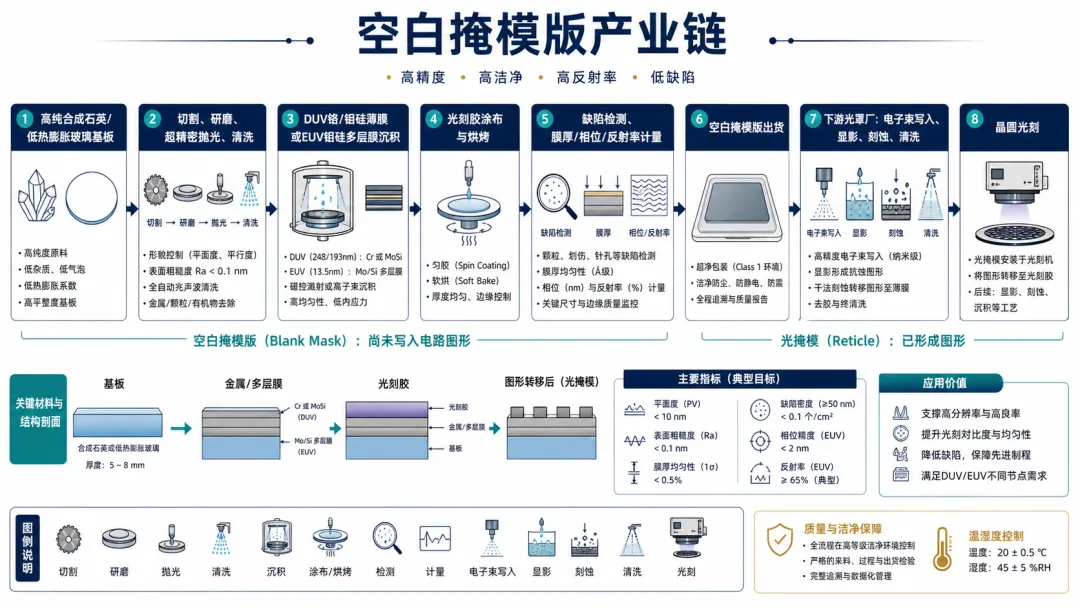

高纯基板与超精密加工

价值来自低杂质、低气泡、低双折射和低热膨胀材料，以及大面积平整度、纳米级粗糙度和亚表面损伤控制。进入更高等级后，材料配方、熔制均匀性、退火、切磨抛和超洁净清洗形成连续工艺，单点性能合格并不足以保证整板良率。

薄膜材料与低缺陷沉积

DUV端关注铬、MoSi及减反射膜的成分、厚度、应力和刻蚀一致性；EUV端关注Mo/Si多层膜界面、反射率均匀性、保护层和吸收层。高纯靶材、沉积腔体洁净度、颗粒控制、离子束或磁控溅射工艺稳定性，共同决定可用面积与缺陷密度。

电子束胶与涂胶配方

价值来自分辨率、灵敏度、线边粗糙度、抗刻蚀性、保存稳定性以及与不同膜系的界面匹配。涂胶环节还需要过滤、旋涂、烘烤和边缘控制，决定下游写入的一致性。材料公司若只具备通用光刻胶能力，仍需经过空白版专用配方与客户工艺验证。

缺陷检测与光学计量

全板高速扫描要在灵敏度、误报率和吞吐量之间权衡，并区分颗粒、基板缺陷、膜层缺陷和可印刷缺陷。DUV产品还需测量透过率、光学密度、相位和膜厚；EUV则要增加反射率、多层膜内部相位缺陷、背面与边缘污染检测。设备数据能否进入SPC过程控制，比单次检出能力更影响量产良率。

清洗、包装与洁净物流

空白版在出货前和下游多次清洗中不能发生膜层腐蚀、胶膜性能漂移或颗粒再沉积。运输盒、内衬材料、密封、湿度与温度控制看似辅助环节，却直接影响到货缺陷和储存期。随着缺陷标准收紧，洁净物流需要纳入端到端质量追溯。

光罩厂验证与协同开发

下游光罩厂掌握写入、显影、刻蚀、清洗、修补和最终检测数据，是空白版性能能否转化为可用光罩的验证中心。供应商需要围绕具体写入机、刻蚀配方和曝光波长共同调整膜系与胶系，因此客户认证、工艺协同和失效分析能力构成长期壁垒。

空白掩模版制造：湖南普照信息材料、聚和材料/LuminaMask、HOYA、AGC、信越化学

业务涉及：湖南普照信息材料长期从事匀胶铬版、掩模基板和相关镀膜涂胶，并推进半导体用高精度石英掩模基板项目；聚和材料已通过收购韩国SKE空白掩模业务切入该赛道，后续重点是技术、客户与上海本土化产线的整合。HOYA提供DUV和EUV掩模坯，AGC具备从低热膨胀玻璃到EUV膜层沉积的垂直能力，信越化学覆盖OMOG与半色调相移掩模坯。各公司产品节点、客户认证和量产规模差异较大。

石英与低热膨胀基板：菲利华/合肥光微、湖南普照信息材料、Corning、AGC、信越化学

业务涉及：菲利华披露合肥光微光掩膜基版精密加工项目已实现小批量出货，重点仍是客户拓展与高阶规格开发；湖南普照在石英掩模基板方向推进项目建设。Corning提供高纯熔融石英与超低膨胀玻璃材料，AGC和信越化学具备半导体光学玻璃、合成石英或相关基板能力。需要区分石英原料、精密加工基板和完成镀膜涂胶的空白版三种业务层级。

高纯靶材与薄膜材料：江丰电子、有研新材、隆华科技、JX金属、Plansee

业务涉及：国内企业业务涉及半导体用高纯金属靶材或溅射材料能力，海外企业覆盖铬、钼、钽等高纯材料与靶材体系。空白版具体采用的Cr、MoSi、Mo/Si、Ru或吸收层材料受产品路线影响，供应商需要满足低杂质、低颗粒和长期批次一致性。具备通用靶材能力不等于已进入掩模坯供应链，具体型号和客户关系应以公司披露为准。

沉积、涂胶与清洗设备：Veeco、北方华创、芯源微、盛美上海、SCREEN

业务涉及：Veeco的离子束沉积系统用于低缺陷EUV掩模坯多层膜量产；北方华创业务涉及PVD等薄膜设备，芯源微涉及涂胶显影与湿法设备，盛美上海和SCREEN涉及清洗设备。空白版加工对方形大尺寸基板搬运、腔体颗粒、膜内缺陷和专用工艺软件有独特要求，晶圆设备平台能否适配掩模基板仍需看产品认证和订单披露。

缺陷检测与计量：Lasertec、KLA、中科飞测、精测电子、上海微电子装备

业务涉及：Lasertec覆盖光学掩模坯、EUV掩模坯及13.5nm同波长缺陷检测，KLA覆盖光罩与掩模相关检测平台。中科飞测、精测电子等国内企业业务涉及半导体缺陷检测和量测，上海微电子装备亦布局光刻与相关装备。国内通用晶圆检测能力不能直接等同于高端掩模坯全板检测能力，后者仍需验证方形基板平台、灵敏度、吞吐量和可印刷缺陷判定。

下游光罩制造与验证：清溢光电、路维光电、龙图光罩、Photronics、TOPPAN

业务涉及：清溢光电、路维光电和龙图光罩业务涉及半导体或显示用光掩模制造，Photronics与TOPPAN是海外光罩制造锚点。光罩厂采购空白版并完成写入、显影、刻蚀、检测和修补，是空白版性能验证的关键下游。下游扩产会带动不同规格空白版需求，但光罩厂本身通常不应被直接归类为空白掩模版供应商。
