巧用存储卡下载/上传PLC程序

巧用存储卡下载/上传PLC程序

两个情景，分别用下载、上传程序。

情景1：客户现场S7-1500 PLC项目需要做程序变更，现场不可以接互联网，现场比较远，现场技术人员的技术偏弱，不懂博途软件操作，怎么样可以不用去现场的情况下把变更程序下载到PLC？

方法：把S7-1500程序下载成文件，打包发送给客户，客户现场把S7-1500的存储卡用普通的SD读卡器连接到电脑，再把收到的打包文件解压，把里面文件拷贝到S7-1500存储卡，存储卡插回PLC。

具体步骤和过程截图：

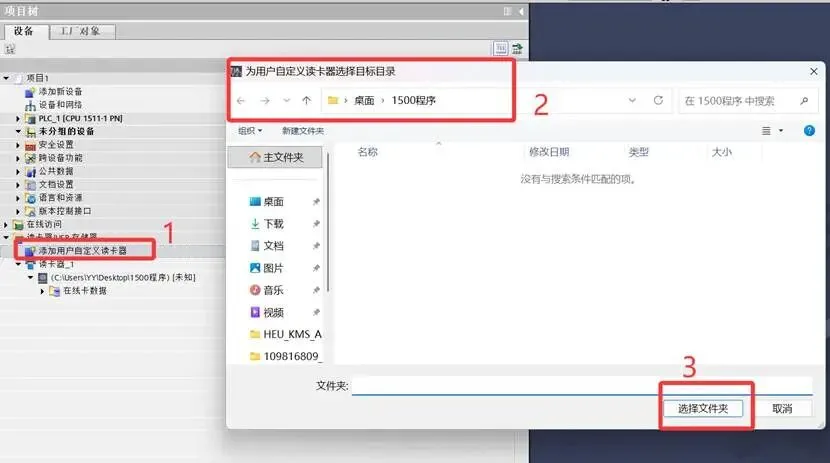

1、打开变更好的项目，在项目树的最下面有读卡器/USB存储器，双击添加用户自定义读卡器，选择程序下载的文件夹。

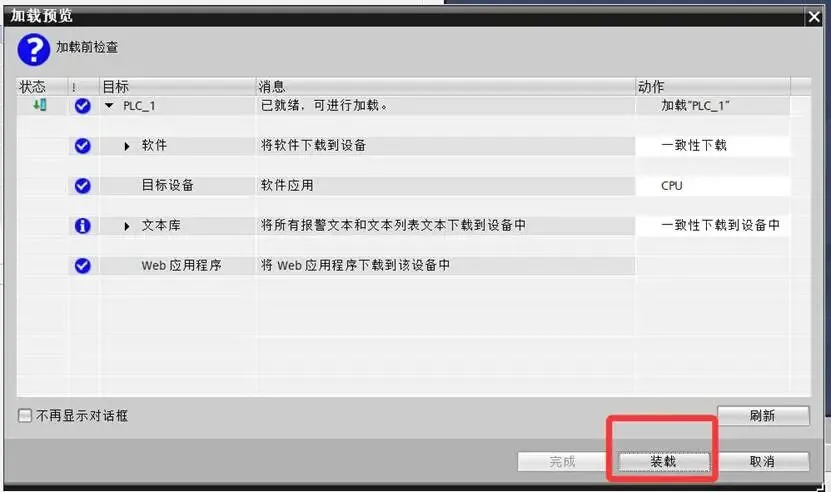

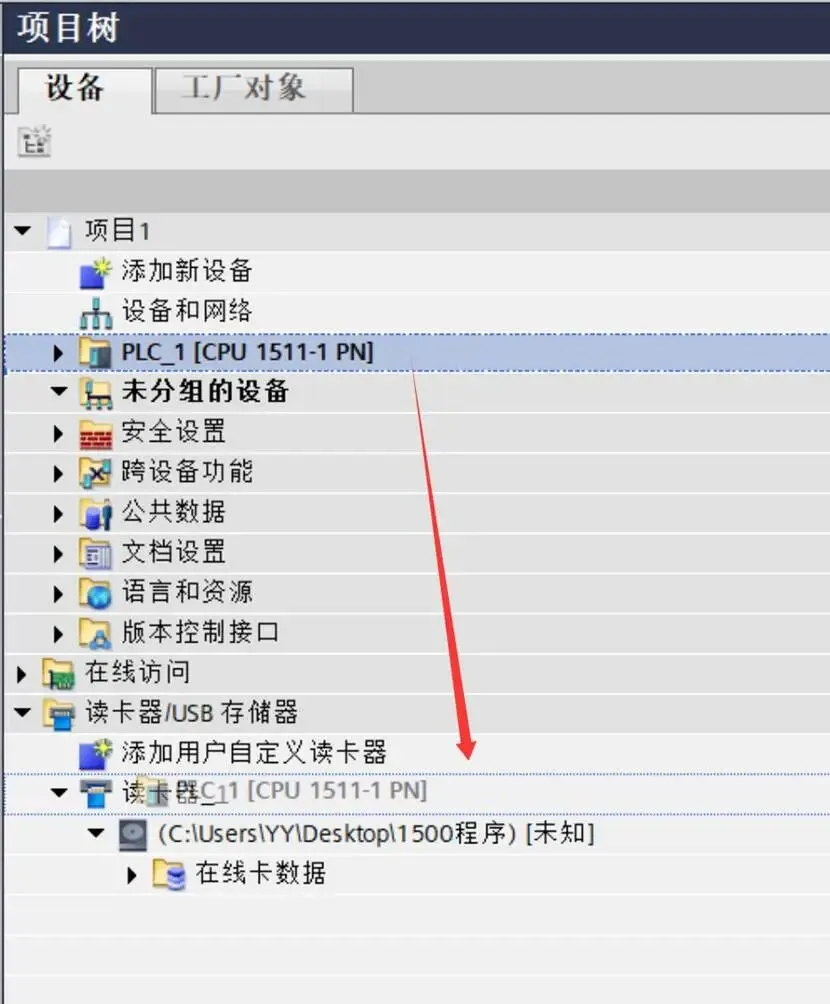

2、把变更好的S7-1500项目拖拽到下面添加好的读卡器里，会出现编译、加载预览对话框，选择装载，。

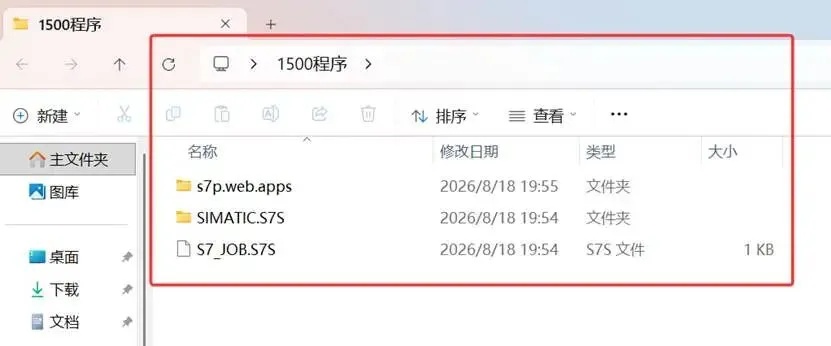

3、加载完成后，这个文件夹会生成程序的文件，把这些文件打包后发送客户，让客户把S7-1500存储卡通过普通SD卡读卡器连接到电脑，把收到文件包解压，把解压的这些文件放到S7-1500存储卡的根目录下，再把卡插回PLC。文件如下图：

情景2：现场S7-1500 PLC 的CPU坏了，客户想把程序读出来做程序更改。

方法：把S7-1500存储卡通过普通SD卡读卡器连接到电脑，新建博途项目，把存储卡的程序拖拽上传到博图项目中。

注意：上传项目博途的软件版本得与下载的版本一致才可以上传。

具体步骤和过程截图：

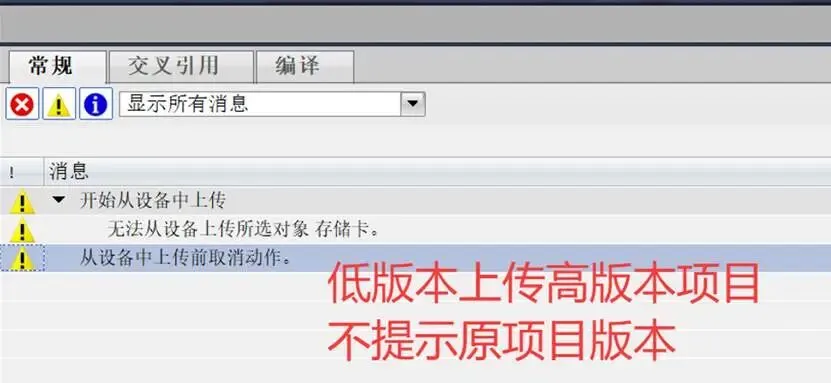

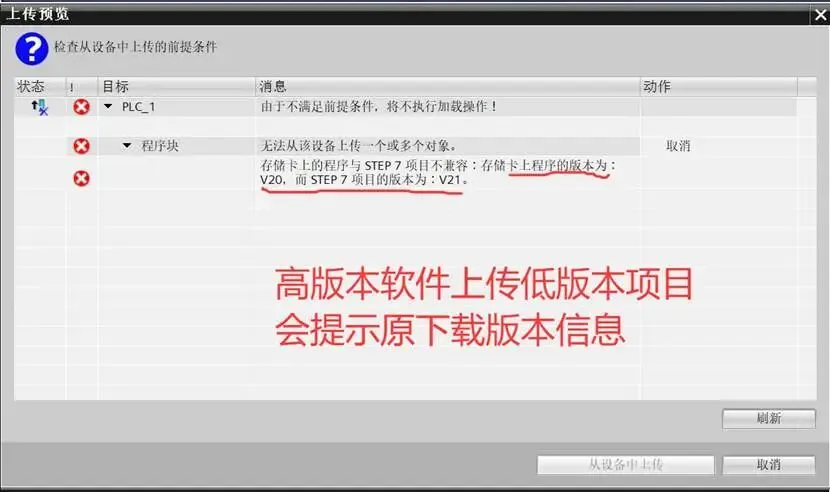

1、建议用最新版本的博途软件上传，高版本软件上传如果版本不对会提示原项目的版本，低版本软件的上传高版本的项目不会提示版本，只提示无法上传。

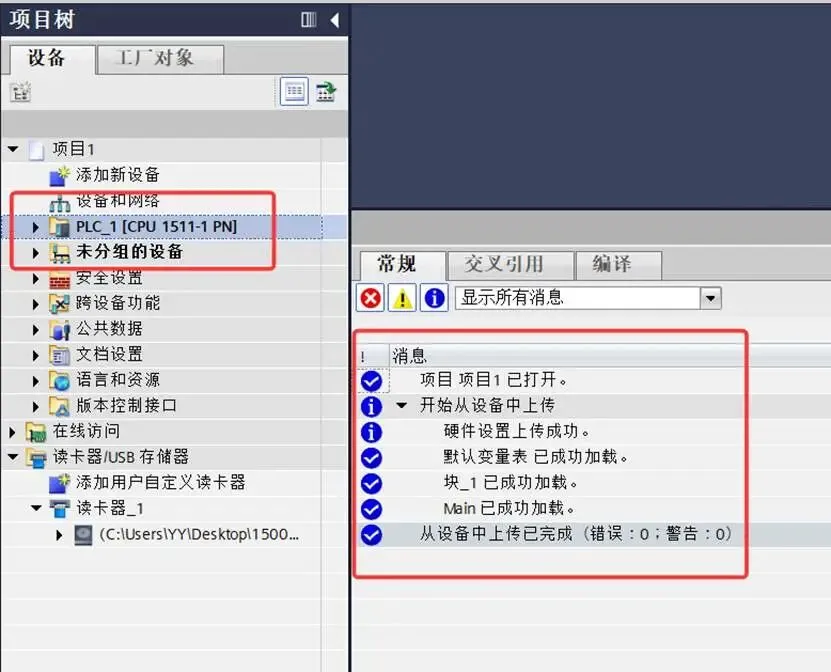

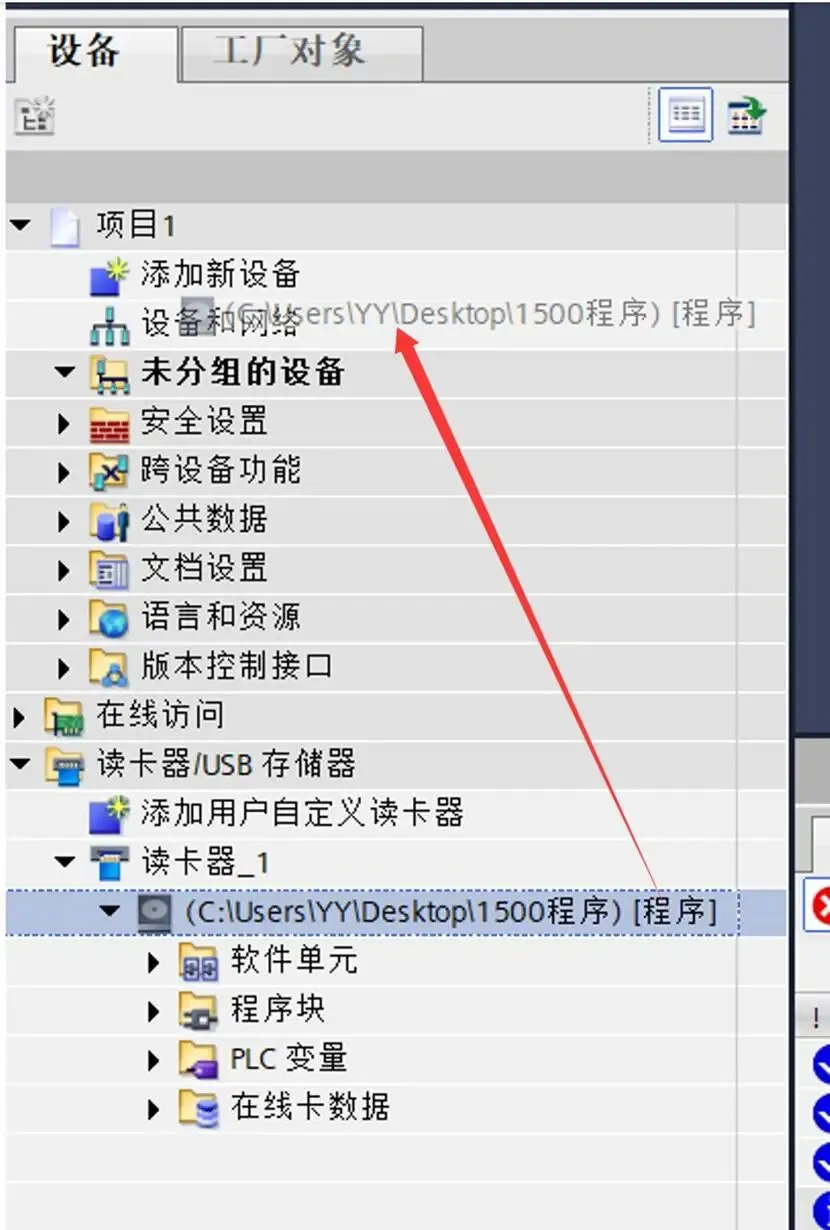

2、在项目树的最下面有读卡器/USB存储器下面可以看到SD卡的盘符，然后把里面程序拖拽到上面的项目里。

注意：千万不要格式化存储卡，插拔存储卡一定断电操作，以上方法都是需要存储卡没有写保护，没有做绑定CPU。
