Qt 工业软件设备管理平台设计:管理1000台设备不是靠几个Widget

你的 Qt 工业软件为什么一连接 50 台设备就开始崩？因为很多开发者的初始架构是这样的：MainWindow → DeviceWidget1 | DeviceWidget2 | DeviceWidget3 ......

设备少的时候，“挺好用”。但面对 100 台设备？1000 台设备？10 种通信协议？不同厂家设备混搭？在线状态实时刷新？故障自动恢复？

最后，MainWindow 变成了一个几万行的“上帝类”。改一个协议需要重编整个软件，加一种设备需要复制几十个 Widget。这正在爆炸的不是软件，而是你的单体架构。 本文将为你拆解如何设计一个真正的企业级设备管理平台。

一、为什么必须重新设计设备管理？

工业现场的真实情况是“百器争鸣”：

1000+ 台设备（PLC、机器人、传感器、第三方仪器）
10+ 种通信协议（Modbus RTU、Modbus TCP、OPC UA、CANopen、EtherCAT、串口......）

如果你的架构是 UI ↔ TCP ↔ PLC 强耦合，新增一种设备就意味着直接修改 UI 层。最终代码会变成一团乱麻。

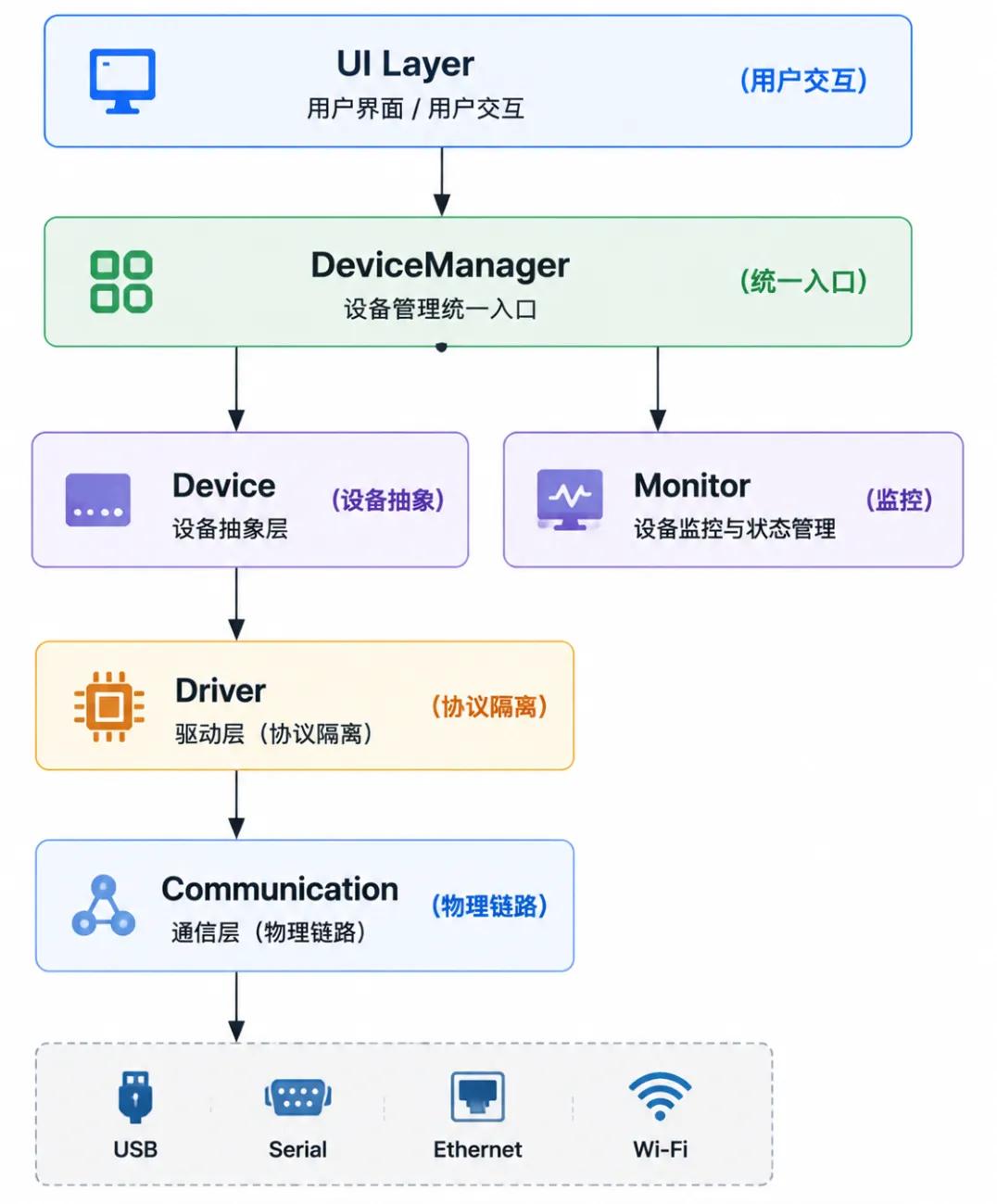

大型工业软件必须拆分为清晰的抽象层：

核心思想：UI 不认识具体的设备，UI 只认识 DeviceManager。

🏗️ 二、DeviceManager：设备世界的总入口

很多初级设计的错误是将设备指针散落在 UI 各处：

// ❌ 错误示范ui->device1->connect();ui->device2->connect();

正确设计：统一管家模式

// DeviceManager.hclass DeviceManager : public QObject {    Q_OBJECTpublic:    static DeviceManager& instance();    voidaddDevice(Device* device);    voidremoveDevice(const QString& id);    Device* findDevice(const QString& id);private:    QList<Device*> m_devices; // 建议后续使用 QMap 提升查找效率};

UI 层调用示例：

auto device = DeviceManager::instance().findDevice("PLC001");if (device) device->start();

三、设备抽象（Device）：屏蔽差异的基石

面对 PLC、机器人、相机等千差万别的设备，绝不能为每种设备单独暴露接口。必须引入抽象基类。

// Device.h - 所有设备的基类class Device : public QObject {    Q_OBJECTpublic:    explicitDevice(const QString& id, QObject* parent = nullptr);    // 纯虚接口，强制子类实现    virtualboolconnectDevice() = 0;    virtualvoiddisconnectDevice() = 0;    virtual DeviceState state() const = 0;    QString id() const { return m_id; }signals:    voidstateChanged(DeviceState state);    voiddataUpdated(const QVariantMap& data);protected:    QString m_id;    DeviceState m_state;};

具体设备实现：

// PLC 设备class PLCDevice : public Device {public:    bool connectDevice() override {        return m_driver->open(); // 依赖底层驱动    }private:    ModbusDriver* m_driver;};// 机器人设备class RobotDevice : public Device {public:    bool connectDevice() override {        return m_tcpDriver->open();    }private:    TcpDriver* m_tcpDriver;};

此时的 DeviceManager 完全不知道操作的是 PLC 还是机器人，它只持有 Device* 指针，实现了真正的多态。

四、驱动隔离层（Driver）：告别 `if...else` 地狱

最大的坑是将协议写进业务逻辑（如 if (type == PLC) sendModbus();）。正确的做法是剥离 Driver 层。

// 驱动抽象接口class DeviceDriver {public:    virtual ~DeviceDriver() = default;    virtualboolopen() = 0;    virtualvoidclose() = 0;    virtual QByteArray read() = 0;    virtualboolwrite(const QByteArray& data) = 0;};

协议实现示例：

// Modbus 驱动class ModbusDriver : public DeviceDriver {public:    bool open() override {        // 打开串口或 TCP 连接        return m_serialPort->open(QIODevice::ReadWrite);    }    // ...};// TCP 驱动class TcpDriver : public DeviceDriver {public:    bool open() override {        m_socket->connectToHost(m_ip, m_port);        return m_socket->waitForConnected(3000);    }    // ...};

扩展红利：未来若要支持 OPC UA，只需新增 OpcuaDriver，无需改动 Device 和 Manager。

五、设备状态机（State）：不再是简单的“在线/离线”

工业设备的状态是多元且动态的，必须引入状态机进行精细化管理。

enum classDeviceState{    Unknown,      // 未知    Connecting,   // 连接中    Online,       // 在线空闲    Running,      // 运行中    Alarm,        // 报警    Error,        // 通讯错误    Offline       // 离线};

为何要集中管理？避免 DeviceWidget、AlarmWidget、MonitorWidget 各自保存状态导致数据不一致。

实现方式（Qt 信号驱动）：

// 设备内部状态变更void PLCDevice::onConnected() {    m_state = DeviceState::Online;    emit stateChanged(m_state); // 发出信号}// 任意 UI 组件订阅connect(device, &Device::stateChanged, this, [](DeviceState state){    // 统一刷新界面});

六、监控模块（Monitor）：数据采集与预警

设备管理不只是“连上就行”，更重要的是实时监控关键指标（温度、压力、电流、报警）。

class DeviceMonitor : public QObject {    Q_OBJECTpublic:    voidstartCollecting(Device* device);    voidstopCollecting();signals:    voiddataUpdated(const DeviceData& data);    voidalarmTriggered(const AlarmInfo& info);};

数据流架构：

设备线程 (采集)     │    ▼监控线程 (解析/计算)     │    ▼数据库 (历史存储) + UI (实时显示)

七、1000 台设备不卡的秘诀：线程池与调度器

误区：新手常为每个设备开一个线程 → 1000 设备 = 1000 线程 → 系统直接崩溃。

✅ 正确方案：共享线程池

┌─────────────┐│ 1000 Device │└──────┬──────┘       │┌──────▼──────┐│  Scheduler  │  (任务调度器)└──────┬──────┘       │┌──────▼──────┐│ ThreadPool  │  (固定大小，如 CPU 核心数 * 2)└──────┬──────┘       │┌──────▼──────┐│   Worker    │  (执行具体的读写任务)└─────────────┘

八、配置管理：从硬编码到热加载

禁止在代码中写死 IP 和端口：

// ❌ 绝对禁止PLC ip = "192.168.1.10";

使用 JSON 配置文件：

{    "devices": [        {            "id": "PLC001",            "type": "modbus_tcp",            "ip": "192.168.1.10",            "port": 502,            "interval": 100        },        {            "id": "Robot001",            "type": "tcp",            "ip": "192.168.1.20",            "port": 3000        }    ]}

启动流程：Application → ConfigManager 加载 JSON → DeviceFactory 根据 type 创建 Device → DeviceManager 统一管理。

🔌 九、插件化架构：真正的“即插即用”

大型工厂设备型号日新月异，不可能每次增删设备都重新发布软件。

引入 Qt 插件系统（QPluginLoader）：

DeviceManager      │      ▼PluginManager      │      ├──── PLC.dll     (新增 PLC 型号)      ├──── Robot.dll   (新增机器人型号)      └──── Camera.dll  (新增视觉设备)

加载代码示例：

QPluginLoader loader("plugins/PLC_NewModel.dll");DevicePlugin* plugin = qobject_cast<DevicePlugin*>(loader.instance());if (plugin) {    Device* newDevice = plugin->createDevice();    DeviceManager::instance().addDevice(newDevice);}

十、设备生命周期管理

严禁随意 new Device() 和 delete Device()。必须交由 DeviceManager 统一管控生命周期：

Created（已创建）    │ initialize()    ▼Initialized（已初始化）    │ connect()    ▼Connected（已连接）    │ start()    ▼Running（运行中）    │ stop()    ▼Destroyed（已销毁）

十一、生产级项目目录结构推荐

IndustrialPlatform/├── Application/          # 主程序入口├── Core/│   ├── Device/           # 设备抽象 (Device.h, DeviceManager.h)│   ├── Driver/           # 协议驱动 (Modbus/, Tcp/, OPCUA/)│   ├── Monitor/          # 监控模块 (DataCollector, AlarmMonitor)│   └── Plugin/           # 插件接口定义├── Config/               # 配置文件 (JSON / XML)├── Database/             # SQLite / MySQL 层├── UI/                   # QML 或 QWidget 界面└── Plugins/              # 编译生成的 .dll / .so 插件文件

十二、架构演进的对比

管理规模	初级架构（单体）	企业级架构（平台化）
10 台设备	3 个 Widget，勉强可用	架构过度设计，杀鸡用牛刀
100 台设备	`MainWindow` 开始膨胀，修改频繁	架构优势初显，分工明确
1000 台设备	系统崩溃，代码失控	从容应对，线程池调度，插件热插拔
新增协议	修改所有相关代码，全量测试	新增 `Driver` 子类，单一测试
新增设备	复制粘贴 Widget，增加判断逻辑	新增 `Device` 子类 + 打包为插件

💎 十三、总结：从 Demo 到工业平台的蜕变

管理 10 台设备，靠 Widget 确实能撑。管理 100 台设备，必须依靠分层架构。管理 1000 台设备，则必须平台化。

真正成熟的 Qt 工业软件，不是喊出“我能控制设备”，而是承诺：

“我可以无限接入新设备，而无需重写哪怕一行核心业务代码。”

请记住这个核心设计闭环：

DeviceManager（管理） → Device（抽象） → Driver（隔离） → State（状态） → Monitor（监控） → Plugin（扩展）

这才是工业软件从 Demo 走向企业级平台的分水岭。
